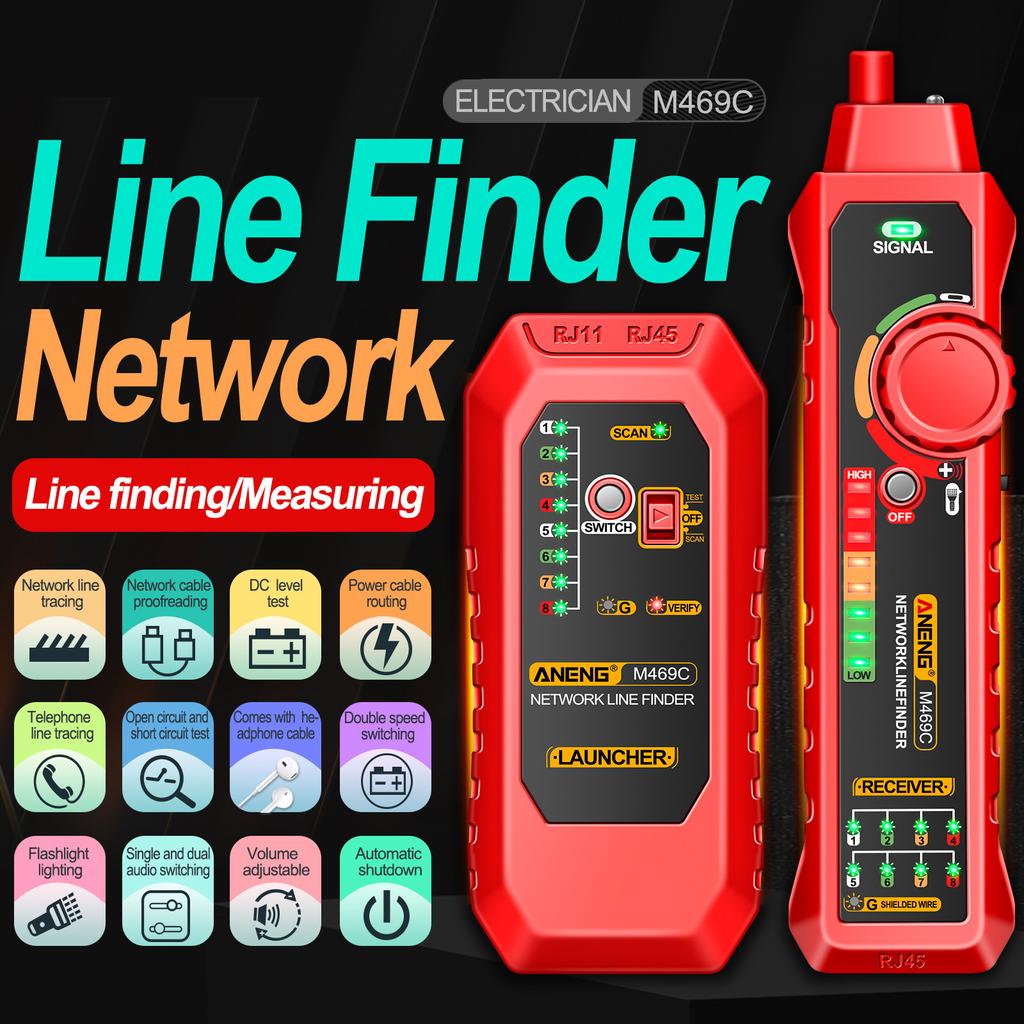

ANENG M469C Многофункциональный сетевой кабельный искатель RJ45 RJ11 LAN тестер кабеля сетевой инструмент провод

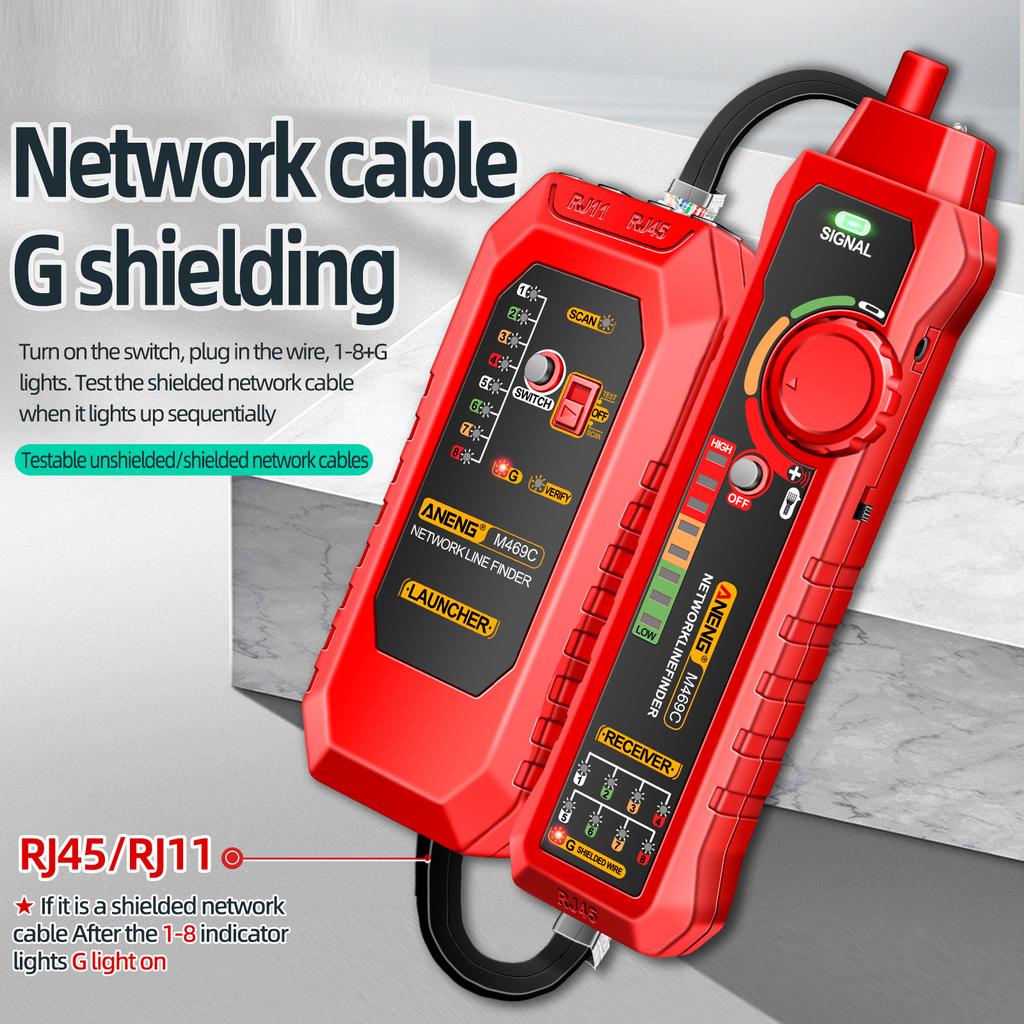

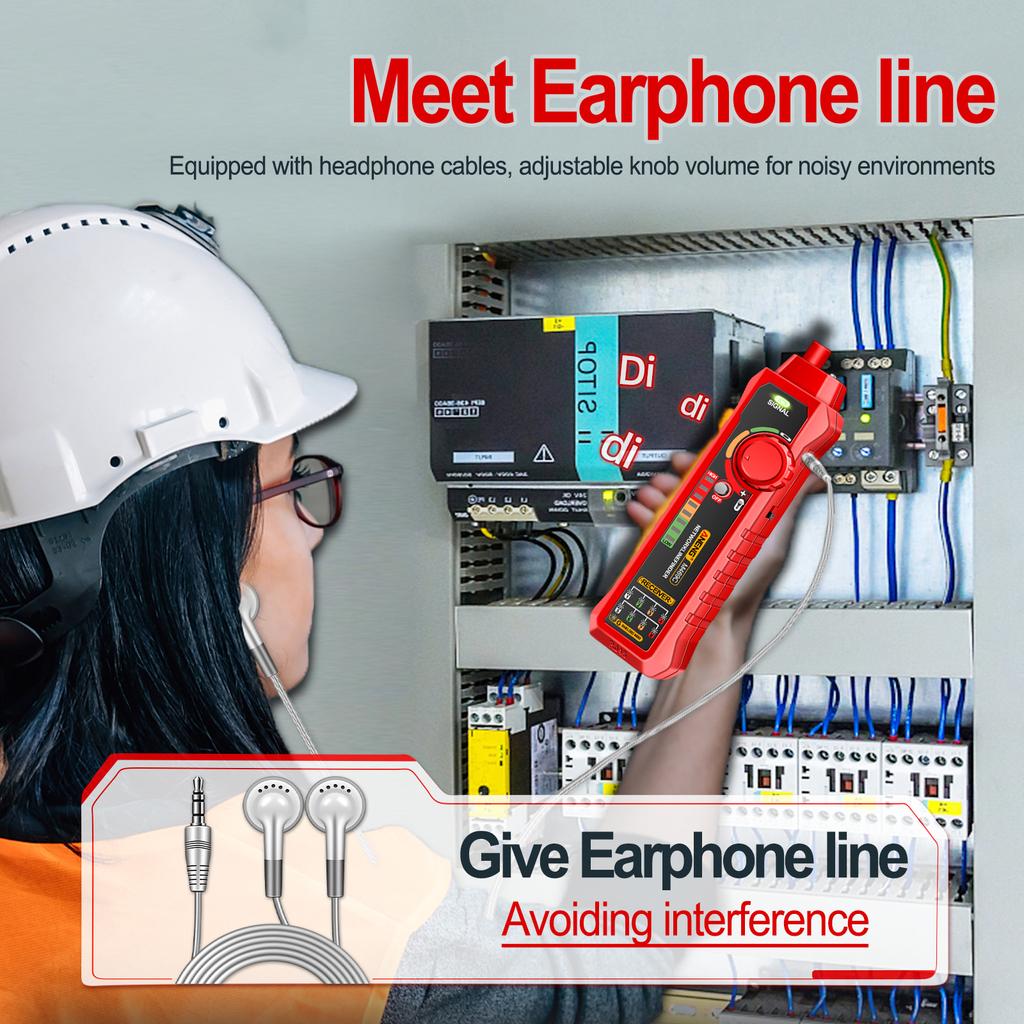

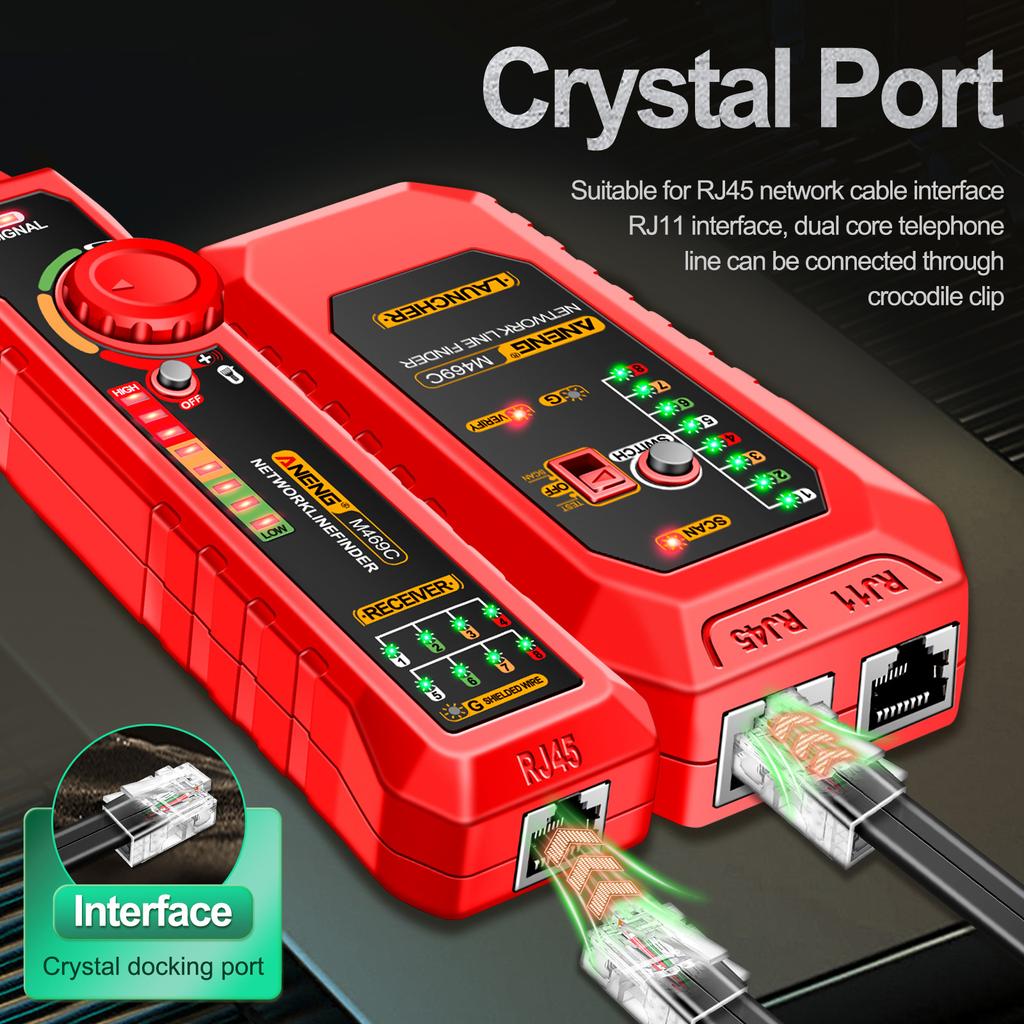

Характеристики: Универсальная функциональность: Многофункциональный сетевой кабельный искатель предназначен для комплексного поиска сетевых линий, поиска телефонных линий, проверки линий электропередач и тестирования на обрыв и короткое замыкание.. Это также Оснащен функцией тестирования постоянного напряжения и предупреждением о низком напряжении для повышения безопасности и надежности. Точное тестирование кабеля локальной сети: Тестер кабеля LAN обеспечивает точное тестирование с возможностью регулировки громкости и прослушивания через наушники, что делает его идеальным для обнаружения проблем в сетевых кабелях с интерфейсами RJ11RJ45.. Этот инструмент необходим для поддержания оптимальной производительности сети. Эффективное отслеживание и измерение: Анализатор трассировки и ремонта сетей оснащен встроенным фонариком, что обеспечивает удобство работы в условиях слабого освещения.. Его конструкция из АБС-пластика обеспечивает прочность и долговечность, что делает его надежным выбором для задач по ремонту сетей. Комплексное тестирование сети: Тестер сетевого кабеля питается от батареи 6F22 9 В. (не включено), предлагая гибкость и портативность. Его многофункциональная конструкция позволяет проводить тщательное тестирование и устранение неисправностей сетевых линий, гарантируя эффективное обслуживание и ремонт сети. Надежный поиск линии сети: Сетевой искатель линий — незаменимый инструмент для профессионалов, обеспечивающий точный и эффективный поиск сетевых линий.. Удобный дизайн и надежность Благодаря своим характеристикам он станет ценным дополнением к любому набору инструментов для обслуживания сети.

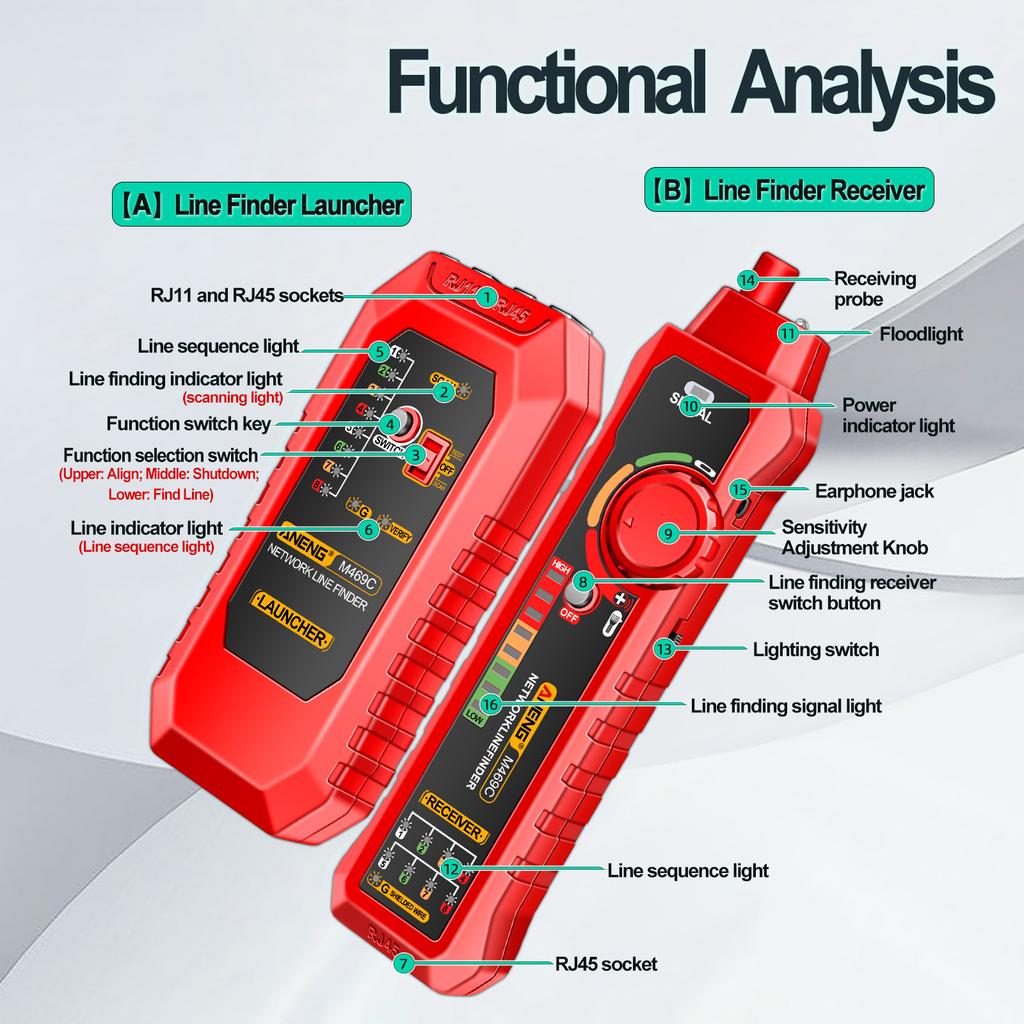

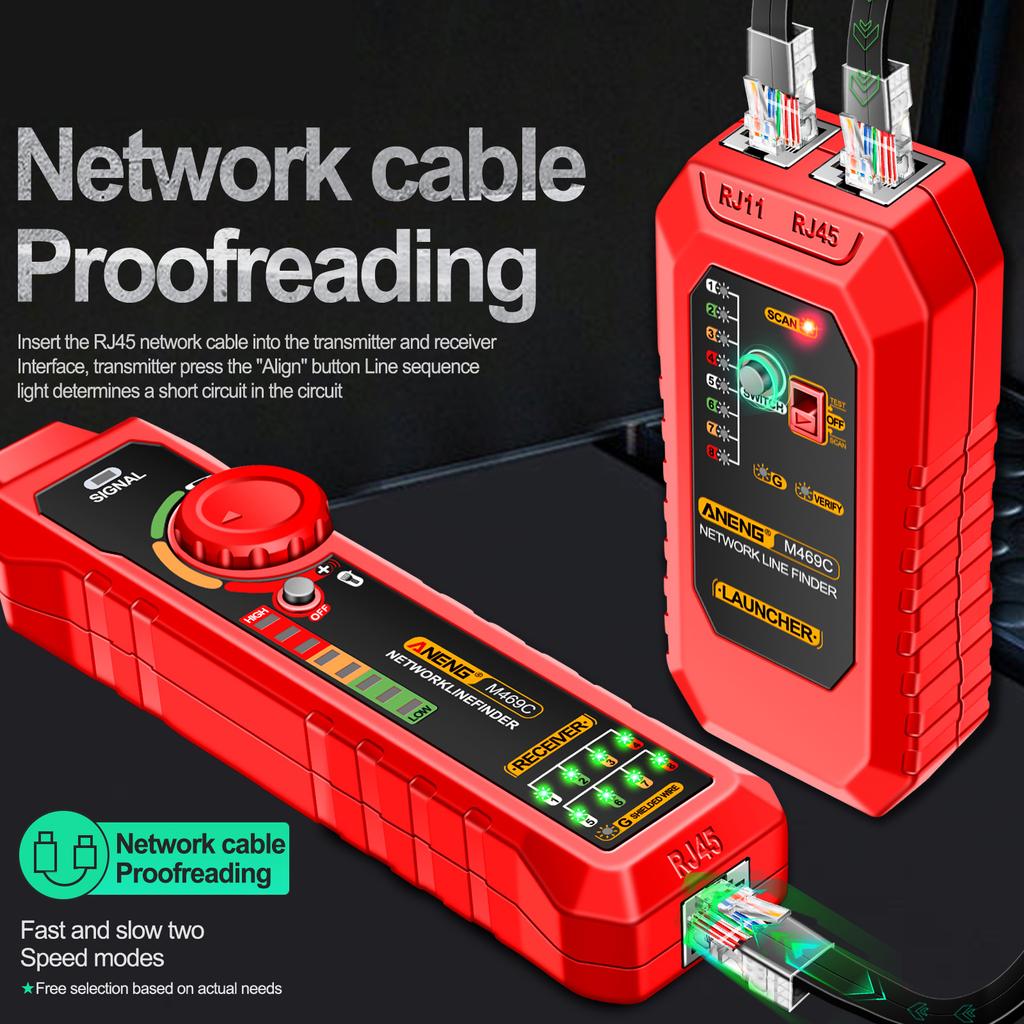

функция: 1. Функция отслеживания телефонной линии (1) Вставьте телефонную линию с кристаллической головкой в гнездо передатчика RJ11.; (2) Поверните переключатель выбора функций передатчика в положение «линия поиска», и индикатор линии поиска начнет мигать, указывая на то, что передатчик работает нормально.; (3) Нажмите кнопку приемника вниз, чтобы открыть приемник, и используйте зонд приемника для опроса нужного целевого кабеля.; 2. Функция отслеживания сетевой линии (1) Вставьте телефонную линию с кристаллической головкой в гнездо передатчика RJ45.; (2) Поверните переключатель выбора функций передатчика в положение «линия поиска», и индикатор линии поиска начнет мигать, указывая на то, что передатчик работает нормально.; (3) Нажмите кнопку приемника вниз, чтобы открыть приемник, и используйте зонд приемника для опроса нужного целевого кабеля.; 3. Функция отслеживания линии силового кабеля (1) Соедините передатчик и металлический провод, который нужно найти, с помощью зажима типа «крокодил» и вставьте один конец в передатчик.; (2) Поверните переключатель выбора функций передатчика в положение «линия поиска», и индикатор линии поиска начнет мигать, указывая на то, что передатчик работает нормально.; (3) Нажмите кнопку приемника вниз, чтобы открыть приемник, и используйте зонд приемника для опроса нужного целевого кабеля.; (Сравните громкость звукового сигнала и яркость светового индикатора сигнала.. Линия, издающая самый громкий звуковой сигнал и светящаяся самым ярким индикатором, и есть та целевая линия, которую следует искать.) 4. Функция команды кампуса сетевого кабеля (1) Вставьте разъемы RJ45 на обоих концах тестируемого сетевого кабеля в соответствующие интерфейсы передатчика и приемника.; (2) Поверните переключатель выбора функций передатчика в положение «Линия к линии», и индикатор последовательности линий начнет мигать, указывая на то, что передатчик работает нормально.; (3) Определить характеристики коротких замыканий, обрывов, разомкнутых цепей и перекрестных огней на основе 18-линейной последовательности огней.; (4) Во время процесса тестирования вы можете слегка коснуться кнопки переключения функций, чтобы переключаться между быстрыми и медленными передачами.. (Используя метод автоматического сканирования для быстрого тестирования, тестирование витых пар проводов 1, 2, 3, 4, 5, 6, 7, 8, G по одному (пара), и различение того, какой из них (пара) вышел из строя, закоротил или разомкнул цепь). 5. Функция тестирования на обрыв цепи и короткое замыкание Поверните переключатель выбора функций передатчика в положение «Линия к линии», нажмите и удерживайте кнопку «Переключить» передатчика более 2 секунд, пока «Индикатор последовательности линий» не изменит свой режим с мигающего на постоянный.. Вставьте головку кристалла с зажимом типа «крокодил» в гнездо RJ11 и используйте два зажима зажима типа «крокодил», чтобы зажать два конца тестовой линии.. При коротком замыкании загорится сканирующий красный индикатор передатчика, а сопротивление на линии можно отобразить по яркости индикатора состояния.: чем ярче свет, тем меньше импеданс; Чем темнее свет, тем больше сопротивление. 6. Функция тестирования уровня постоянного тока Поверните переключатель выбора функций передатчика в положение «поиск линии», нажмите и удерживайте кнопку «переключатель» передатчика более 2 секунд, пока «индикатор поиска линии» не погаснет и «индикатор последовательности линий» не начнет мигать.. Вставьте головку кристалла с зажимом типа «крокодил» в гнездо RJ11 и используйте два зажима зажима типа «крокодил», чтобы зажать два конца тестового источника питания.. Если «сканирующий свет» красный, положительный полюс зажимается красным. Если «сканирующий свет» зеленый, отрицательный полюс зажат красным. Уровень можно определить по яркости «сканирующего света».: чем ярче свет, тем выше уровень; Чем темнее свет, тем ниже уровень. 7. Функция подсказки низкого напряжения Если переключатель выбора функций передатчика установлен в положение поиска линии, а напряжение батареи ниже 6 В, индикаторы «сканирования» и «последовательности линий» передатчика будут мигать одновременно, напоминая пользователю о необходимости замены батареи. 8. Функция наушников В шумной обстановке можно использовать наушники, чтобы избежать внешних помех. 9. Функция освещения В темных или слабоосвещенных помещениях вы можете перевести переключатель освещения вверх, чтобы включить свет, что позволит вам продолжать работу в обычном режиме. 10. Функция регулировки чувствительности При поиске линии можно поворачивать ручку регулировки на приемнике до тех пор, пока восемь индикаторов интенсивности не загорятся на соответствующем уровне звука. 11. Сохранение энергии Автоматическое отложенное отключение. Примерно через 1 час после запуска передатчик линейного искателя автоматически перейдет в состояние выключения.

Меры предосторожности при использовании: 1. Не прикасайтесь к датчикам руками, чтобы избежать поражения электрическим током и обеспечить личную безопасность во время тестирования. 2. Перед использованием осмотрите щупы, чтобы убедиться в отсутствии поврежденной изоляции или оголенного металла. 3. Не используйте диапазоны тока и напряжения взаимозаменяемо, чтобы не повредить прибор. 4. Если прибор не используется в течение длительного времени, лучше всего извлекать батареи, чтобы предотвратить коррозию других внутренних компонентов прибора. 5. Если вы не знаете величину измеряемого напряжения или тока, начните с самого высокого диапазона, а затем выберите соответствующий диапазон на основе измеренного значения.

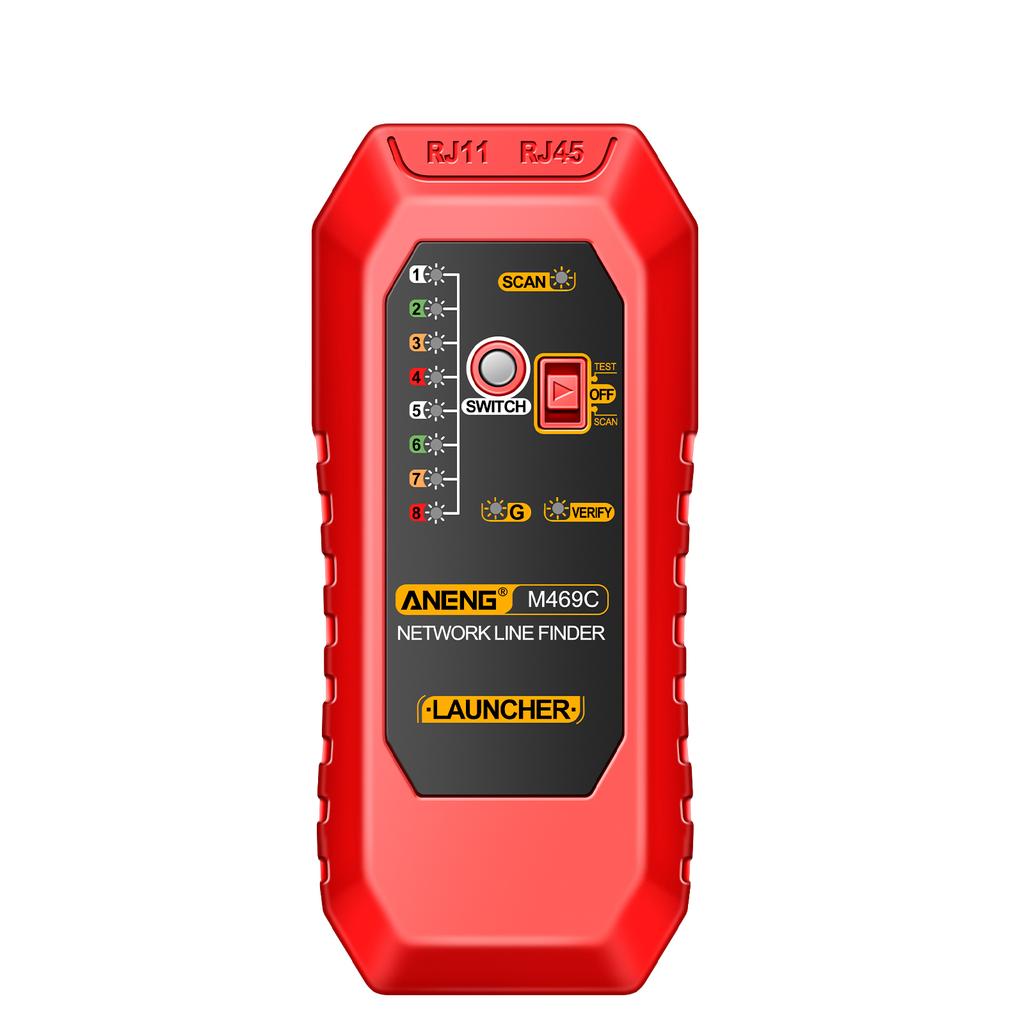

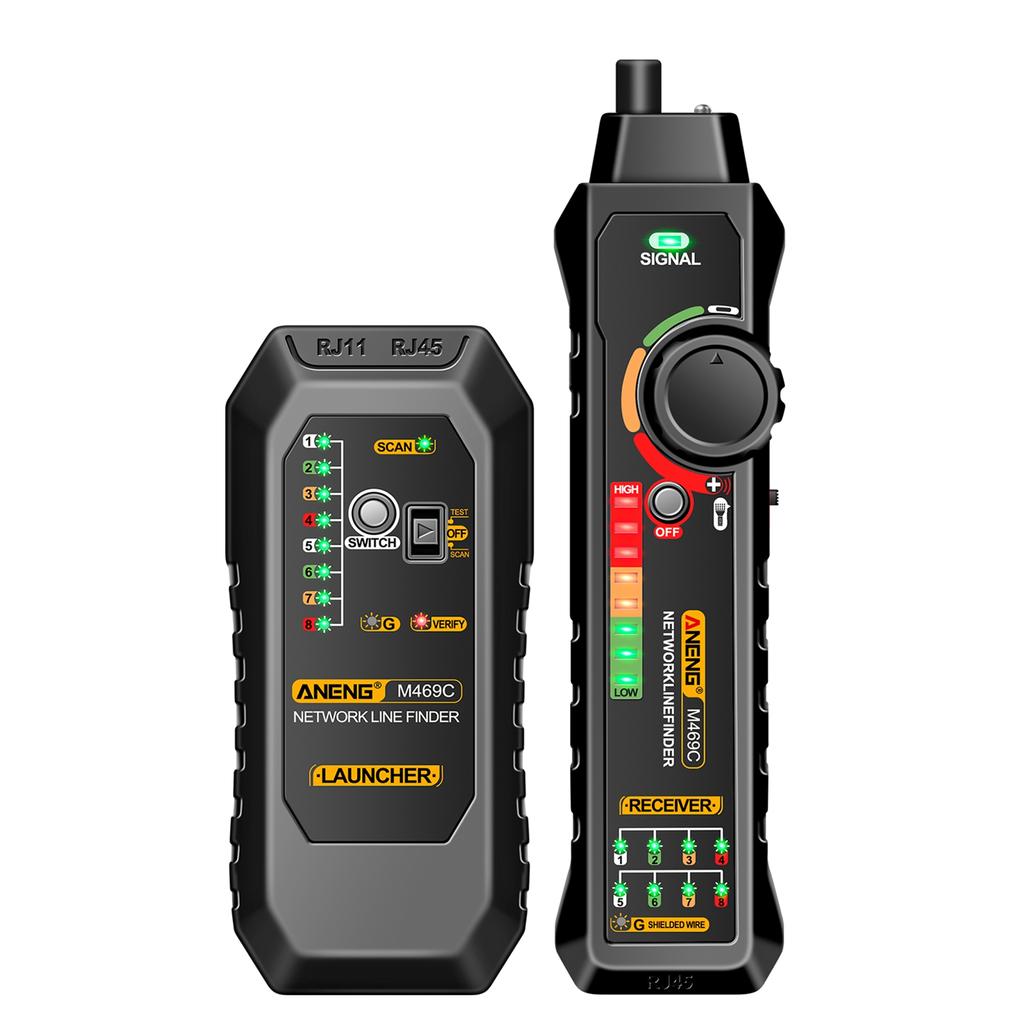

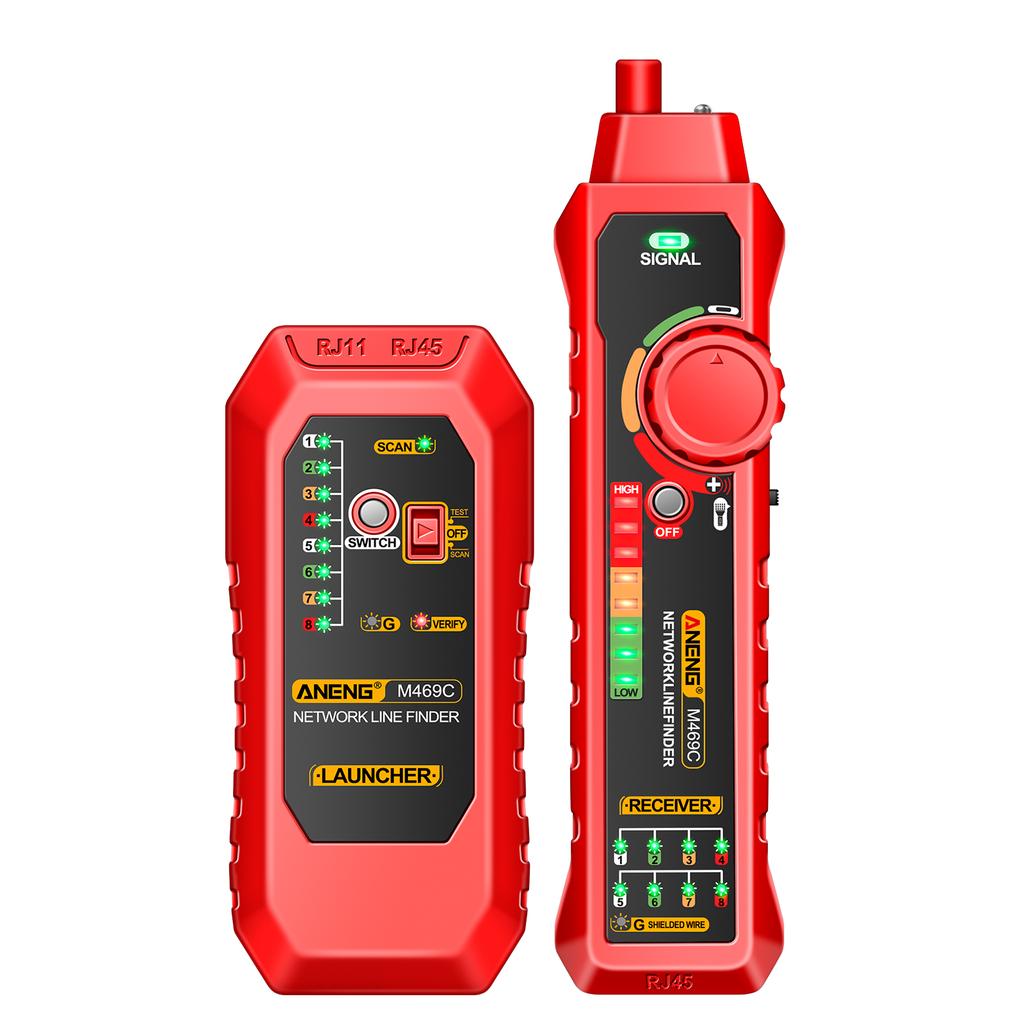

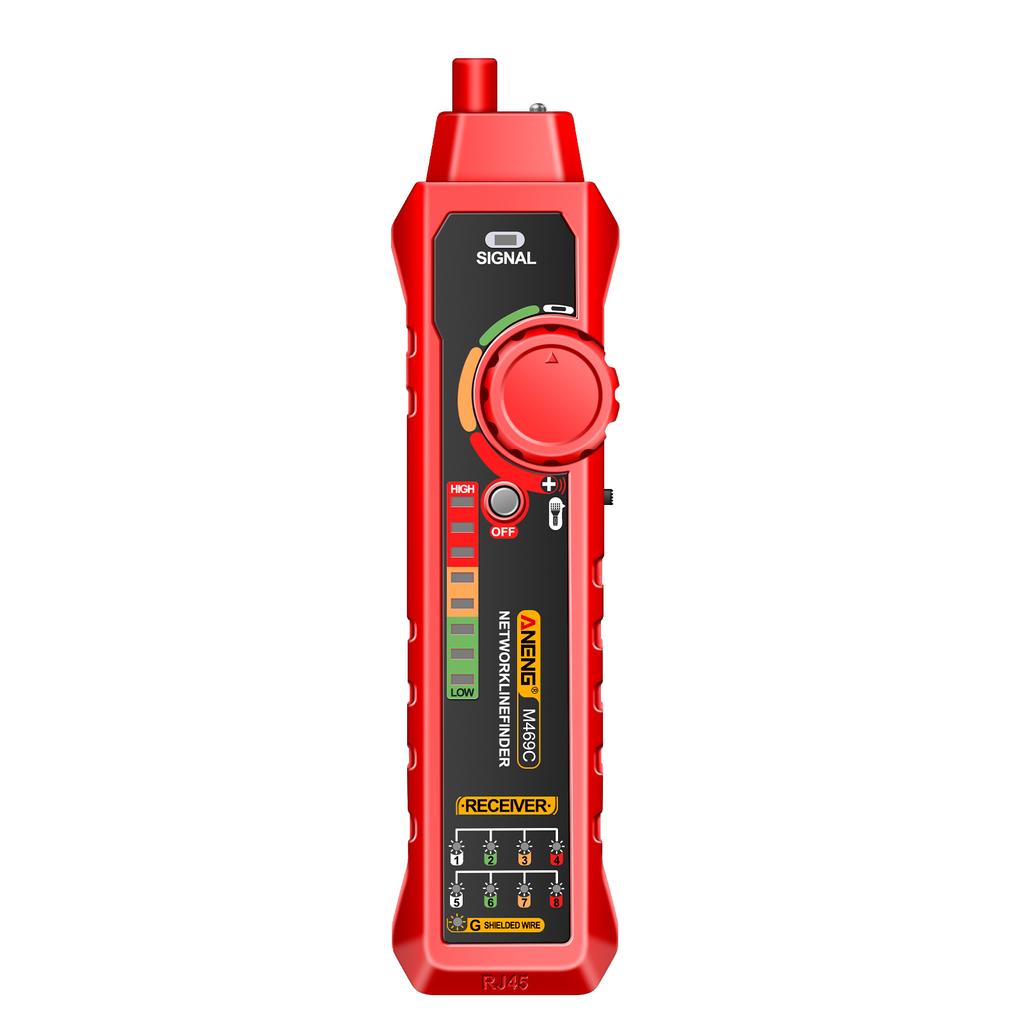

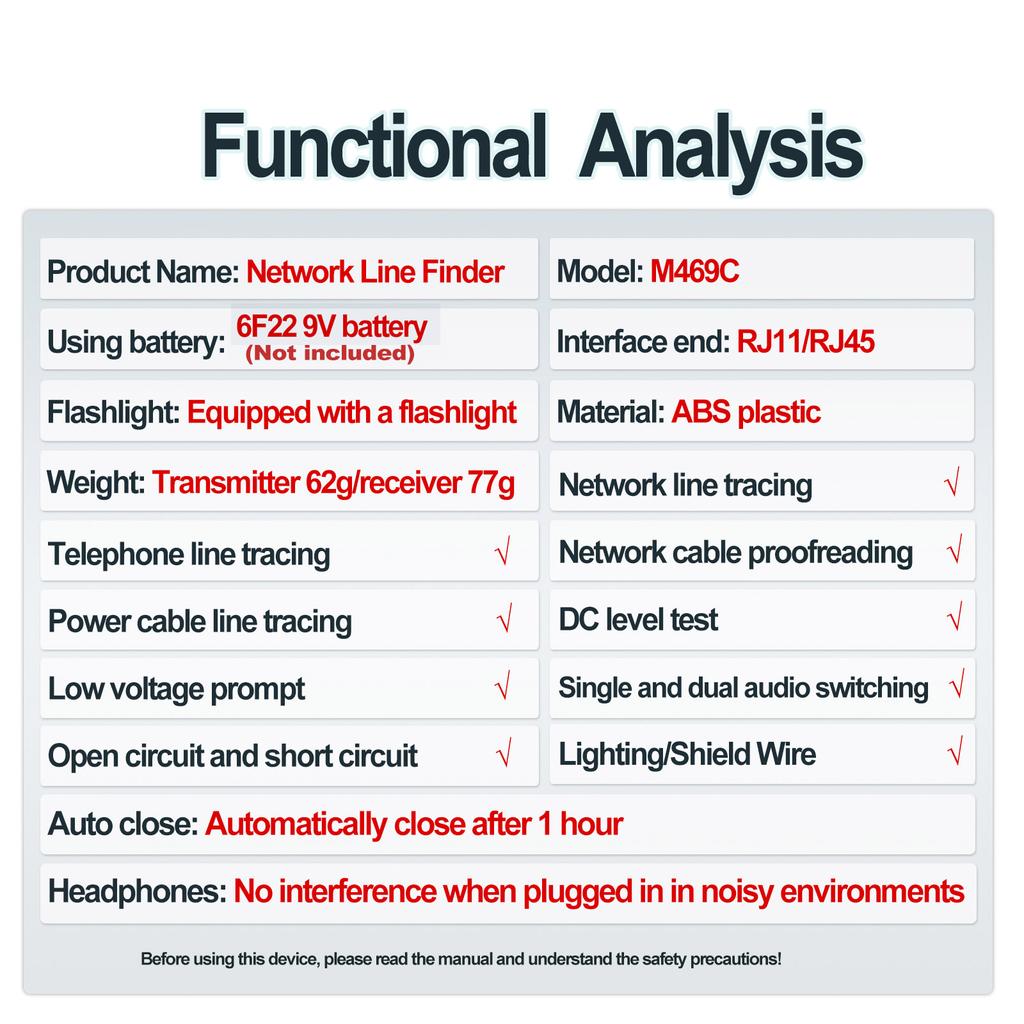

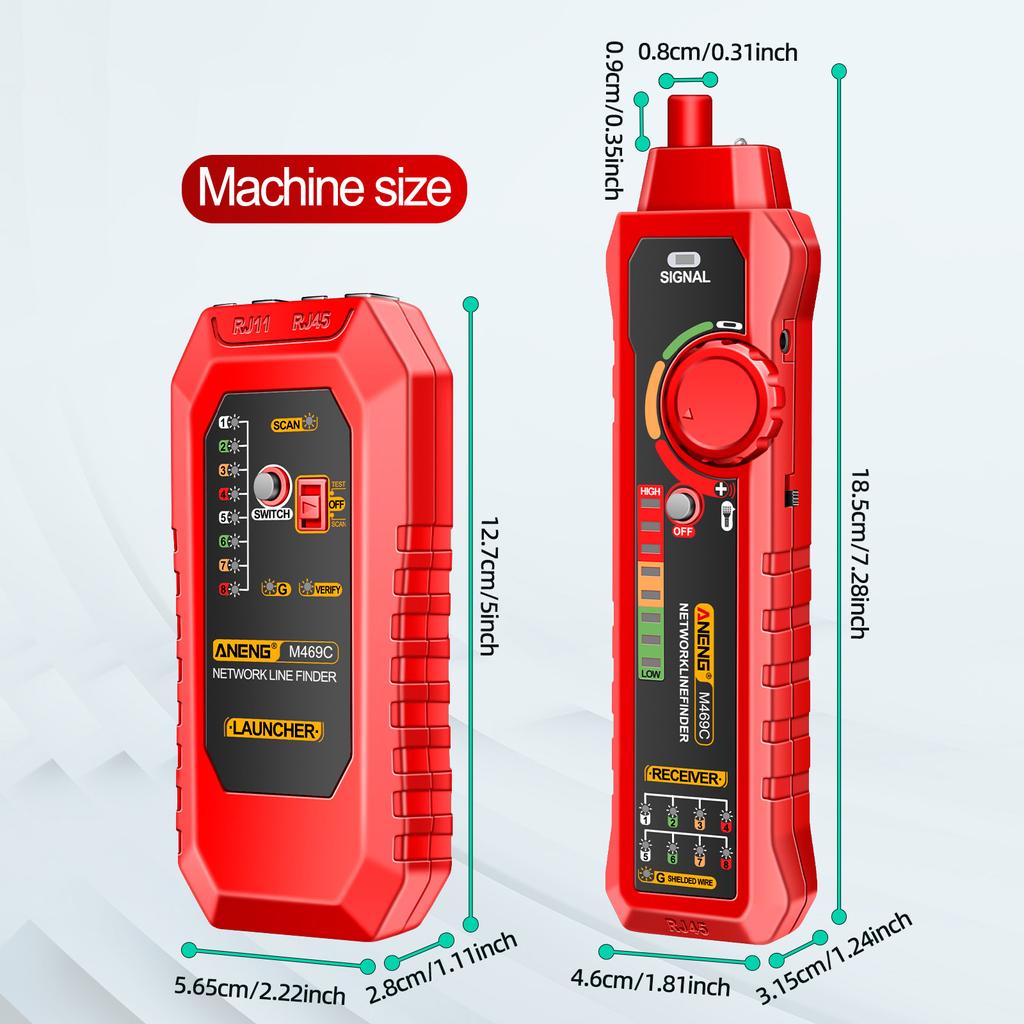

Характеристики: цвет: Чёрный Красный (По желанию) модель: М469С Материал: Пластик ABS аккумулятор: 6F22 9V аккумулятор (Не включено) Конец интерфейса: RJ11 RJ45 Фонарик: Оснащен фонариком. Трассировка сетевой линии: √ Отслеживание телефонной линии: √ Корректура сетевого кабеля: √ Трассировка линии силового кабеля: √ Тест уровня постоянного тока: √ Подсказка низкого напряжения: √ Одинарное и двойное переключение звука: √ Разомкнутая цепь и короткое замыкание: √ Линия щита освещения: √ Автоматическое закрытие: Автоматически закрыть через 1 час Наушники: отсутствие помех при подключении в шумной обстановке Размер передатчика: 127 * 56,5 * 28 мм 5 * 2,22 * 1,10 дюйма Размер приемника:? 185 * 46 * 31,5 мм 7,28 * 1,81 * 1,24 дюйма Вес передатчика: 62 г 2,18 унции Вес приемника: 77 г 2,71 унции Вес упаковки: 288 г 10,15 унций Размер посылки: 22,5 * 12,5 * 5,5 см 8,85 * 4,92 * 2,16 дюйма

Список пакетов: 1 * приемник 1 * передатчик 1 * Крокодил Клип 1 * Наушники 1 * Адаптер RJ11 1 * Адаптер RJ45 1 * сумка для хранения 1 * Руководство пользователя (английский)
