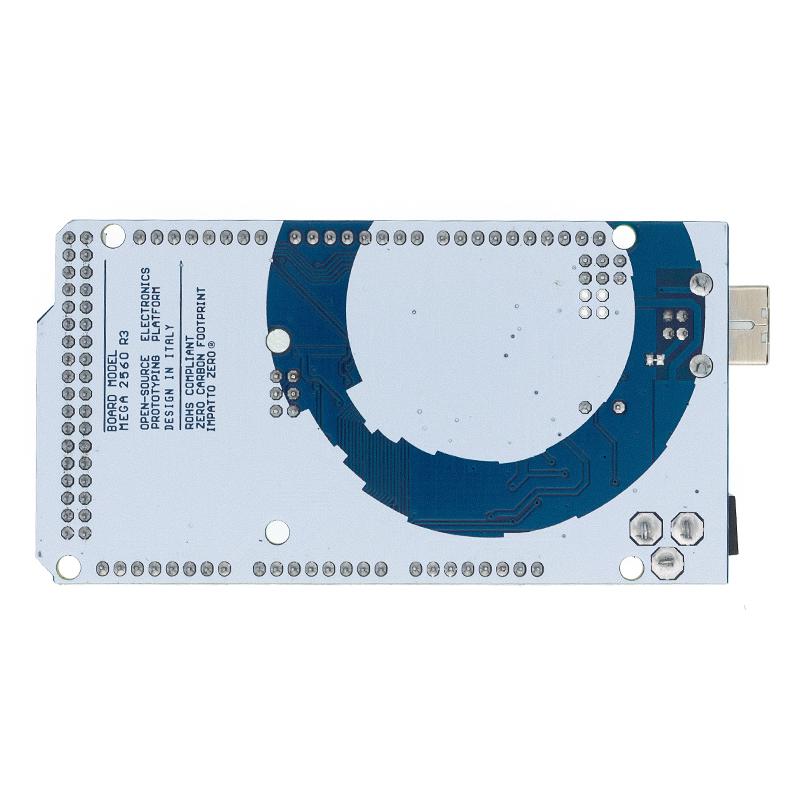

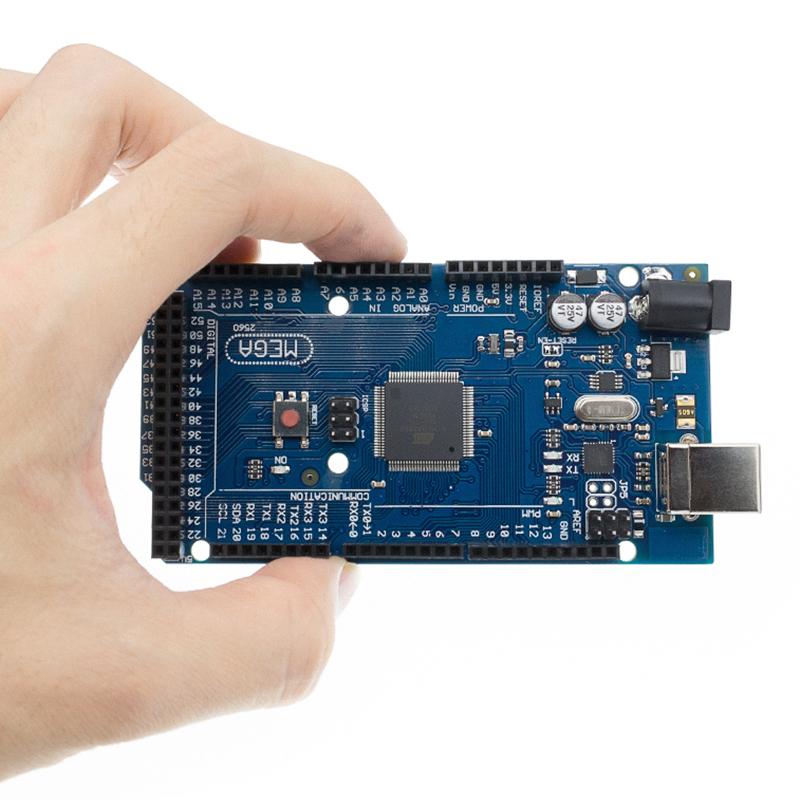

Длина платы 101,8 мм*ширина 53,4 мм*толщина 1,6 мм)
Версия MEGA25602012R3 — это версия контроллера серии MEGA, версия 2011 года
Разница заключается в следующем::

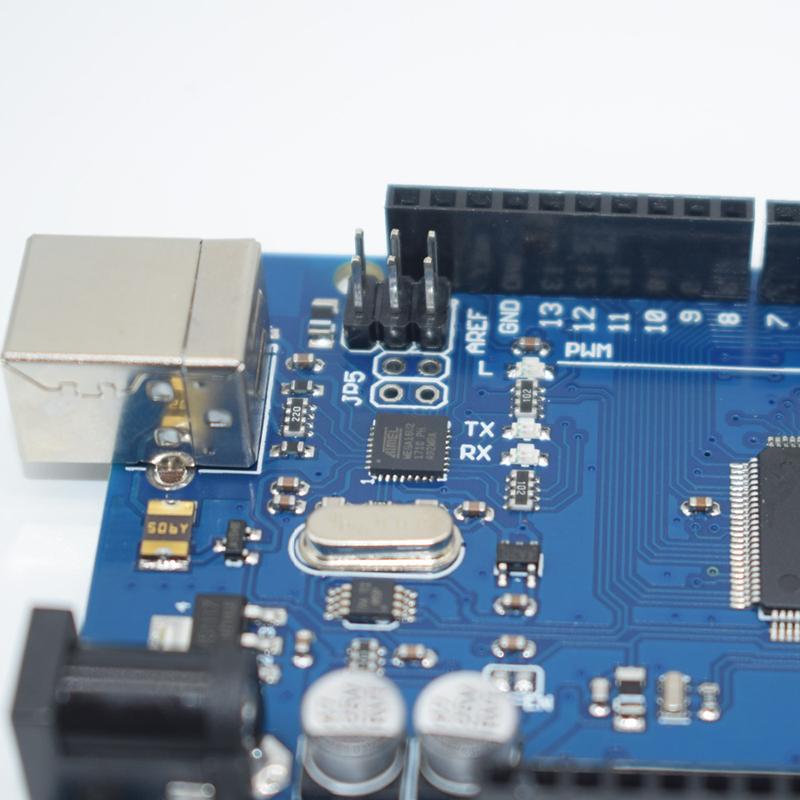

1. Замените версию ATMEGA8U2 2011 года на чип ATMEGA16U2, удвоите емкость ISP FLASH, что удобно для более мощного расширения функций и потребностей в разработке. ATMEGA16U2 не только обеспечивает традиционную функцию USB-to-Serial, но также позволяет пользователям программировать и определять другие функции. Например, USB-порт может быть настроен как мышь, клавиатура, игровой джойстик, камера и т. Д. Конечно, эти приложения все еще ждут рекламную команду. Объявите конкретные планы реализации.
2. Внешний интерфейс добавляет SDA и SCL на основе версии 2011 года (положение с левой стороны AREF). Интерфейс IOREF может обеспечить опорное напряжение на экран. Кроме того, на левой стороне IOREF зарезервирован порт для будущей совместимости продуктов серии.
3. Схема RESET улучшена по сравнению с версией 2011 года. Чтобы предотвратить случайный сброс RESET, схема RESET более стабильна.
О rd Mega:

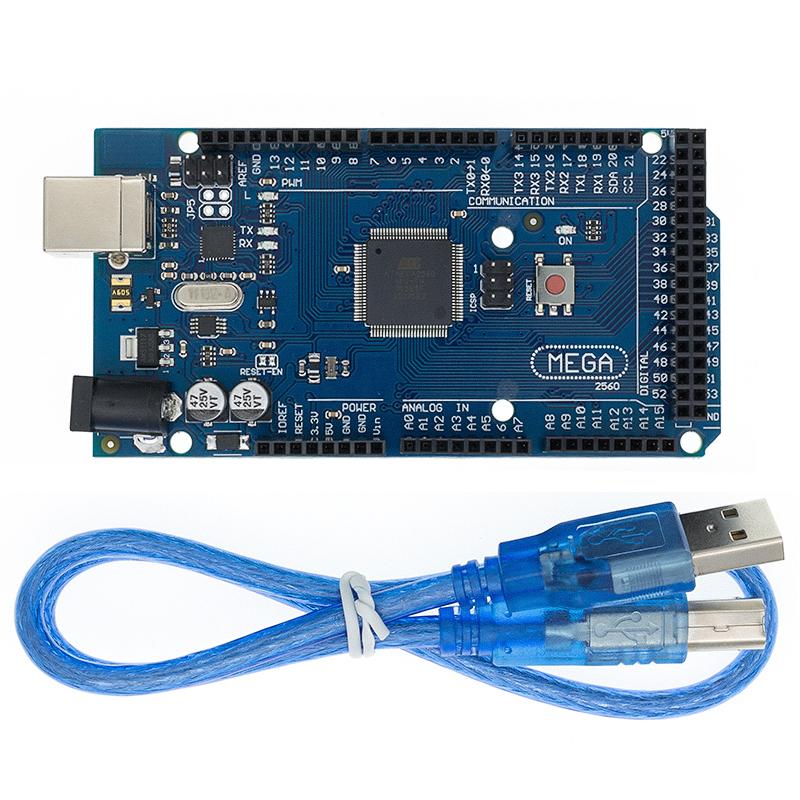

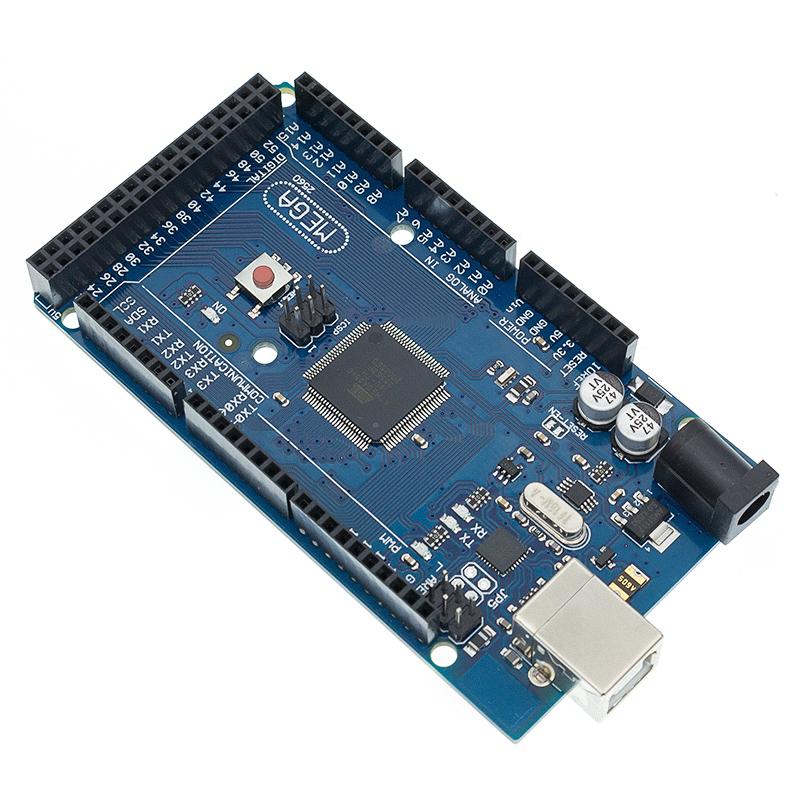

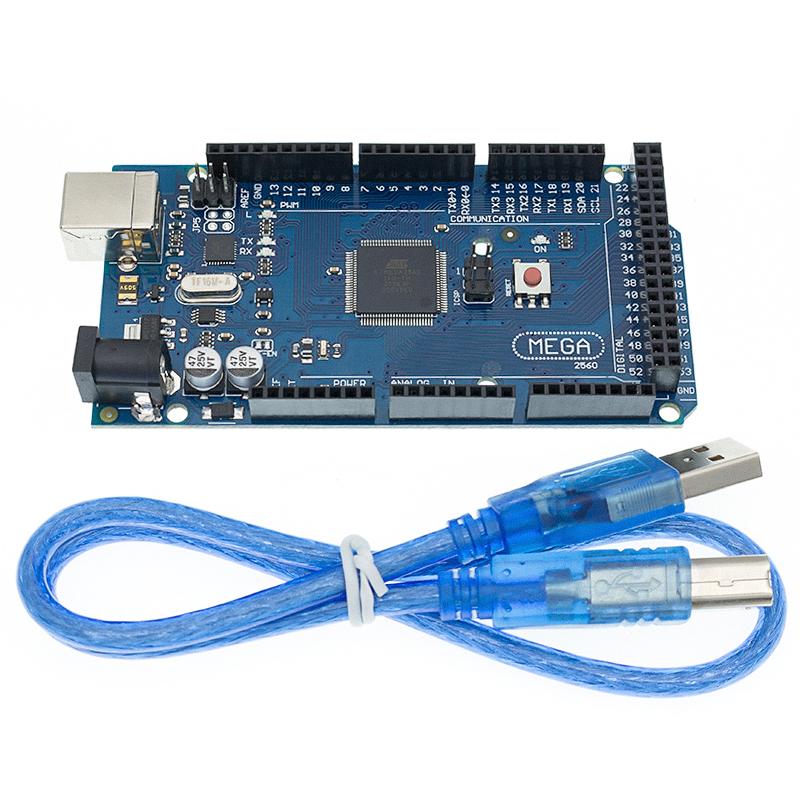

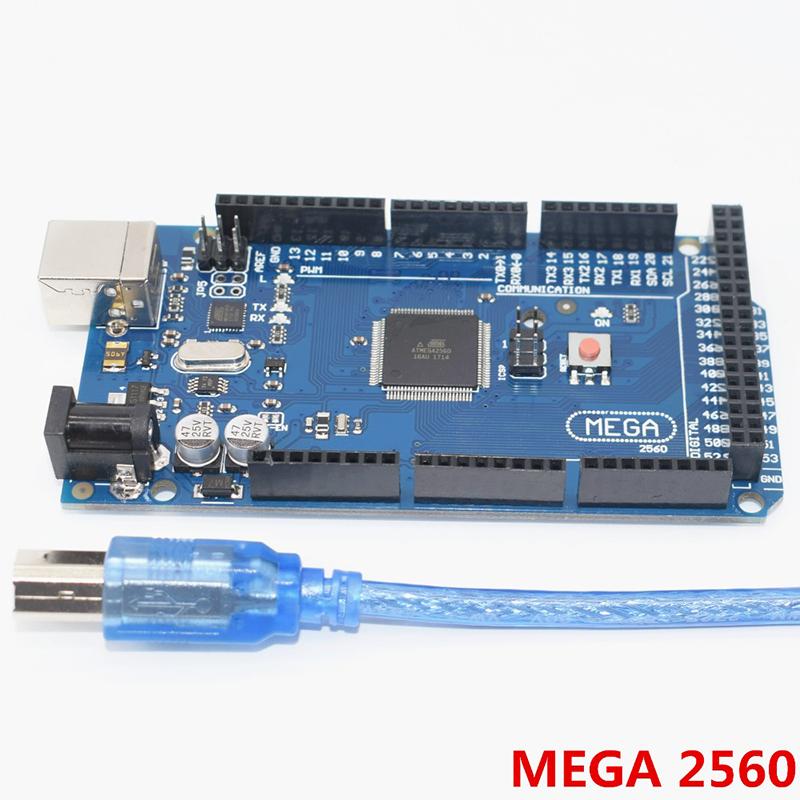

rd Mega - это плата для разработки микроконтроллеров с ATmega2560 в качестве ядра. Он имеет 54 комплекта цифровых разъемов ввода/вывода (14 из которых могут быть использованы для выхода ШИМ), 16 комплектов аналоговых входных клемм и 4 комплекта UART (аппаратные последовательные порты), использование кварцевого генератора 16 МГц. Благодаря загрузчику программу можно загрузить напрямую через USB, не проходя через другие внешние программаторы. Часть блока питания может подавать питание непосредственно от USB или использовать адаптер переменного тока и батарею в качестве внешнего источника питания. Благодаря открытому исходному коду и среде разработки языка C с использованием концепции Java (кроссплатформенность), Периферийные модули и приложения RD быстро растут. Основная причина, по которой художники привлекаются к использованию rd, заключается в том, что они могут быстро использовать язык rd для взаимодействия с таким программным обеспечением, как Flash или Processing.. для создания мультимедийных интерактивных работ. Интерфейс IDE разработки rd основан на принципе открытого исходного кода, что позволяет бесплатно загружать и использовать его в специальном производстве, школьном обучении, управлении двигателями, интерактивных работах и т. д.
