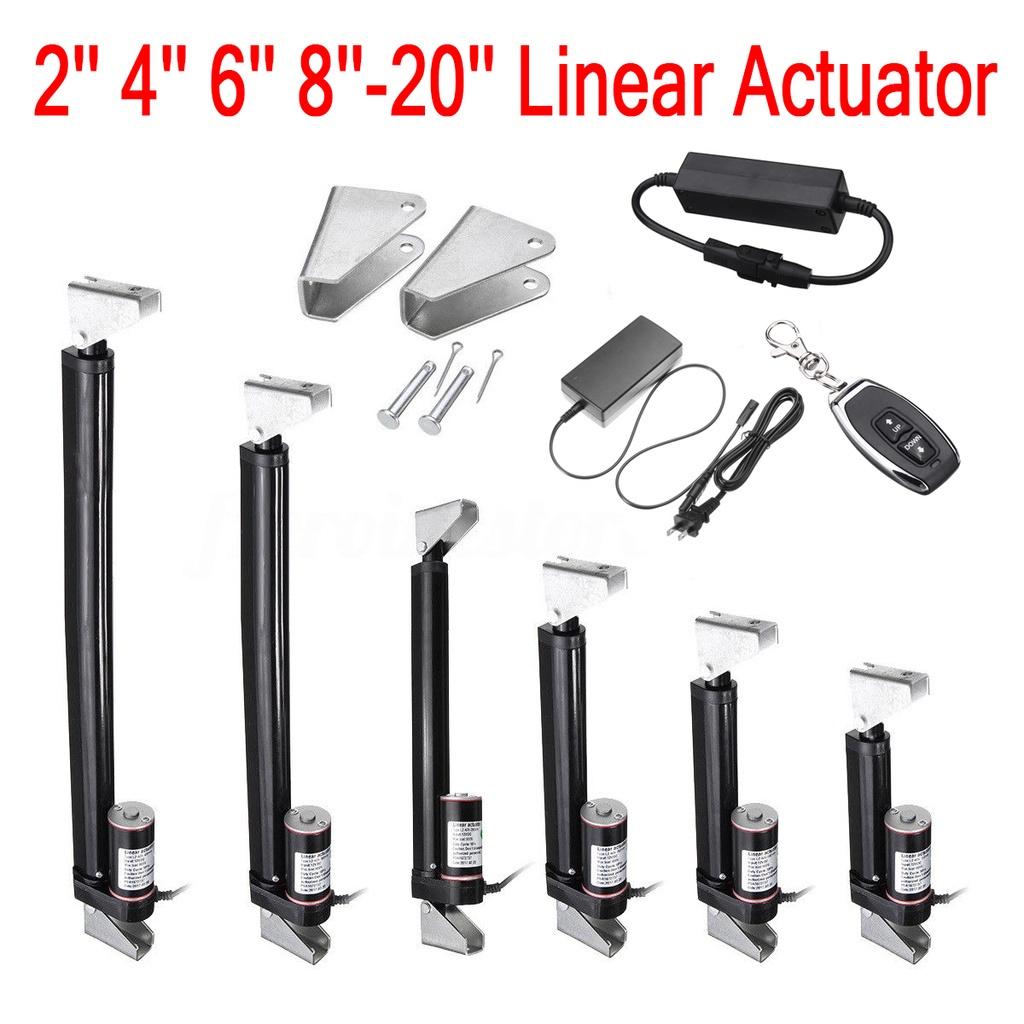

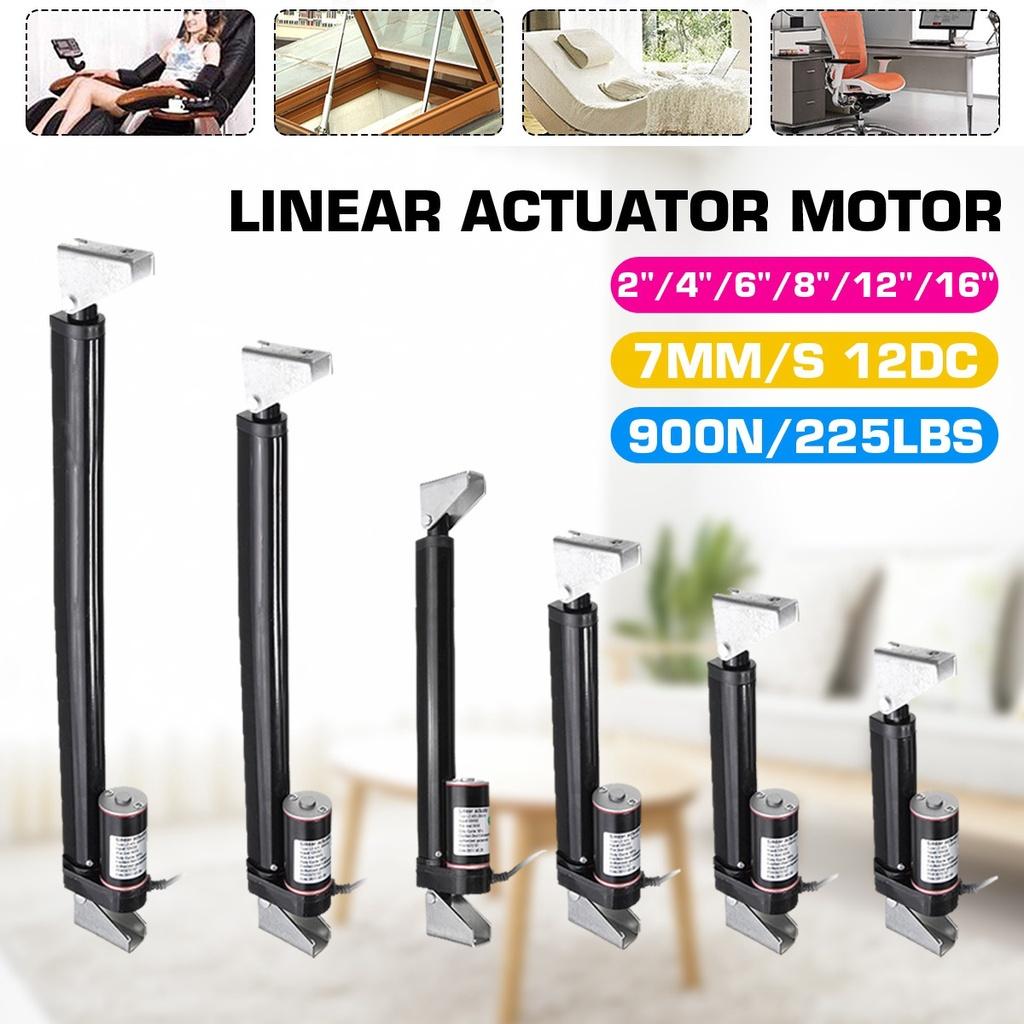

описание предмета:
Этот миниатюрный линейный привод используется для промышленного, сельскохозяйственного машиностроения, строительства, чистых подметальных машин, судов, грузов и многих других применений.
Он может быть заменен гидравлическими, пневматическими продуктами, идеально подходящими для экономии потребления энергии.
Материал: Алюминиевый сплав
Грузоподъемность: 900 Н/225 Фунтов
скорость: 7мм/с
Номинальная скорость: 3800 об/мин
Входное напряжение: 12 В постоянного тока

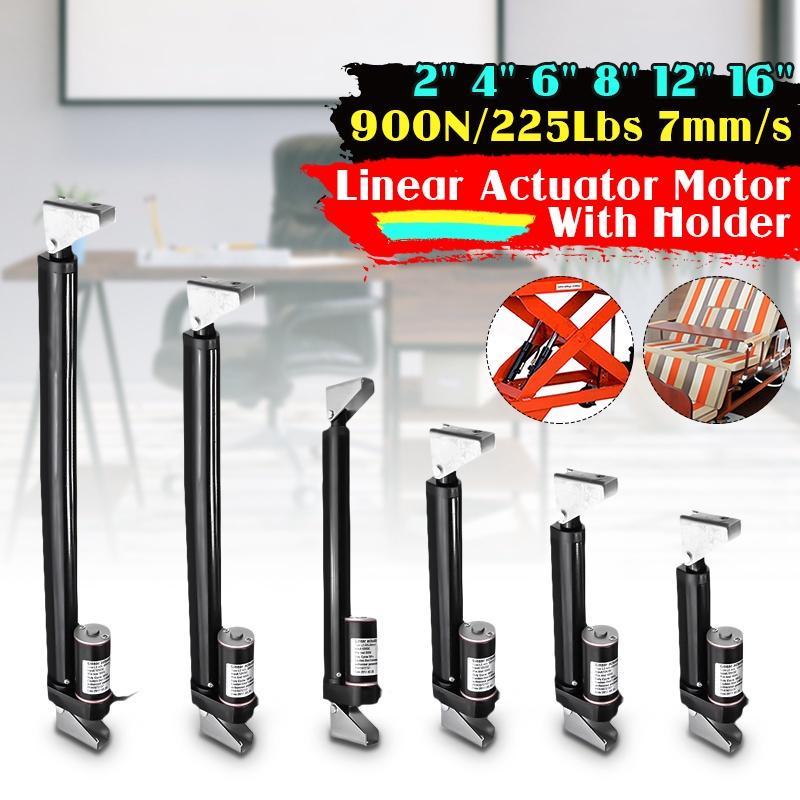

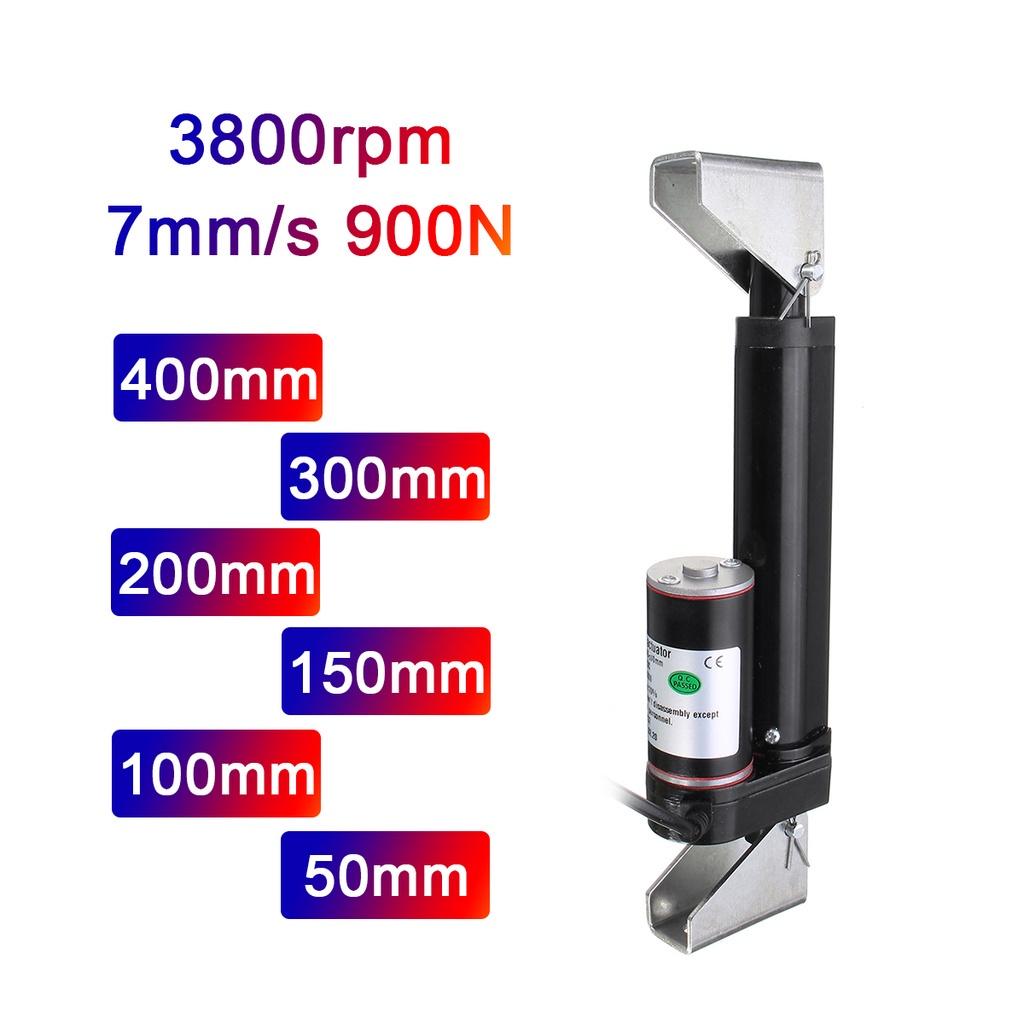

Длина хода:
50 мм / 2 дюйма
100 мм / 4 дюйма
150 мм / 6 дюймов
200 мм / 8 дюймов
300 мм/12 дюйм
400 мм/16 дюйм
Рабочий цикл: 10%
Технические параметры:
Номинальная мощность: 20 Вт, максимум 30 Вт.

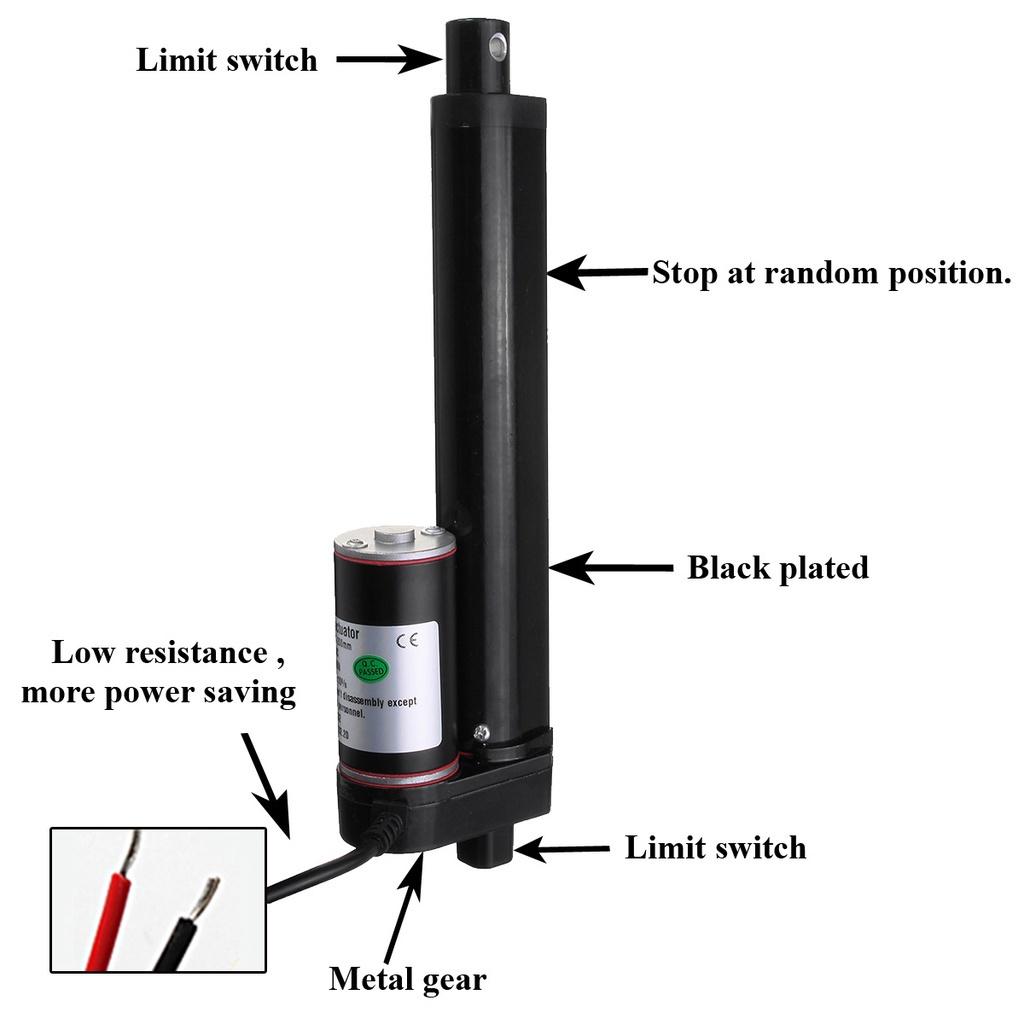

Толкатель Каждая сторона содержит концевый выключатель хода. Когда телескопический стержень бежит наверх или наверх, он автоматически отключает электричество.
Двигатель не будет быть на холостом ходу. Отключите питание, его можно остановить в любом положении, с функцией самоблокировки.
Толкающая штанга приводится в движение двигателем постоянного тока с винтовым приводом. Телескопическая штанга может быть втянута только без вращения.
Двигатель положительный и отрицательный. Например, если положительный электрод растягивается, а отрицательный электрод сжимается, телескопическое направление стержня можно изменить, изменив его.
Температура окружающей среды от -20°C до +75°C.
Стандартный класс защиты: IP54.
Низкий уровень шума, уровень шума менее 42 дБ.
Пожалуйста, не разбирайте машину.
Особенности продукта: загоняйте другие объекты, чтобы толкать, тянуть, поднимать, падать.

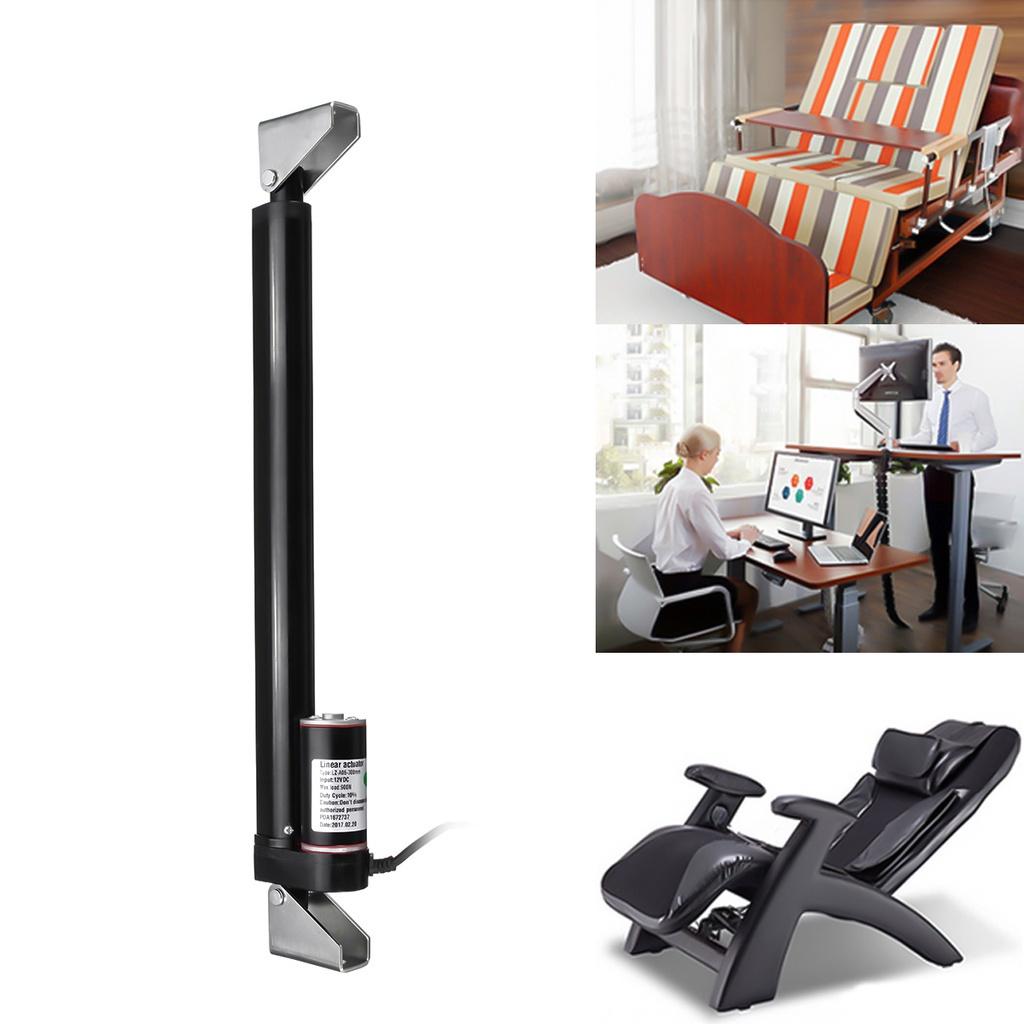

Применения продукта: Столы для лифтов, массажные кровати, электрические кровати, медицинские кресла, электрическое оборудование, микроприборы, электрические диваны, рамки для камер, камеры и многое другое.
Размер установки:
(1): Центральное расстояние между двумя монтажными отверстиями до и после полного убирания толкающего стержня, расстояние установки толкающего стержня
(то есть длина самого толкаемого стержня).
Ход ниже 300 мм L (монтажные размеры) = 105мм + С (Инсульт)
Ход 300 мм и 300 мм над хусьем L (монтажные размеры)=155мм+С (Инсульт)
(2): Центральное расстояние между двумя монтажными отверстиями до и после того, как толкающий стержень полностью расширен.
(Ход ниже 300 мм) = 105мм + С (Инсульт) + С (Инсульт)
(Ходы 300 мм и 300 мм или более) = 155мм + С (Инсульт) + С (Инсульт).
Уведомление:
Перед использованием сначала определите, правильно ли напряжение двигателя. Если это двигатель постоянного тока, то также учитывайте, что тока блока питания достаточно.
Не храните и не работайте в высокотемпературной или влажной среде, а также не помещайте в коррозионный газ, который снизит эффективность двигателя.
Когда требуется пайка на двигателе положительного и отрицательного блока питания
клеммы, температура паяльника 340°C±40°C. В течение 3 секунд времени нагрева.
Не деформируют пластик.
При установке мотора обратите внимание на то, не слишком ли длинные винты и
компания не должна чрезмерно прижимать длинные винты к деталям внутри двигателя.
В пакет включено:
1× Двигатель слинейным приводом с держателем
