MAX7219 - это интегрированный драйвер последовательного ввода-вывода с общим катодным дисплеем. Он может быть подключен к микропроцессору и 8-значному 7-сегментному цифровому светодиодному дисплею, гистограмме или 64 независимым светодиодам. Он включает в себя кодировщик BCD B-типа, многоканальную схему сканирования, драйвер сегмента и статическую оперативную память 8 * 8 для хранения всех данных. Только один внешний регистр используется для установки сегмента тока каждого светодиода.
Удобный четырехпроводной последовательный интерфейс позволяет подключать все обычные микропроцессоры. К каждому вопросу можно обращаться без перезаписи всех дисплеев при обновлении. MAX7219 также позволяет пользователю выбирать, следует ли кодировать для каждого из них.
Устройство состоит из режима отключения 150 μ низким энергопотреблением, аналогового и цифрового контроля яркости, регистра ограничения сканирования, который позволяет пользователю отображать 1-8 бит данных, и режима обнаружения, который заставляет все светодиоды светиться.
Для управления 1 решеткой требуется всего 3 порта ввода-вывода! Отображение точечной матрицы без мерцания! Поддержка каскадирования!
Параметры модуля:
1. Один модуль может управлять общей катодной решеткой 8 * 8
2. Рабочее напряжение модуля: 5V
3. Размер модуля: длина 6,5 см x ширина 6,4 см x высота 1,3 см
4. С 32 крепежными отверстиями для винтов диаметр отверстия составляет 3 мм

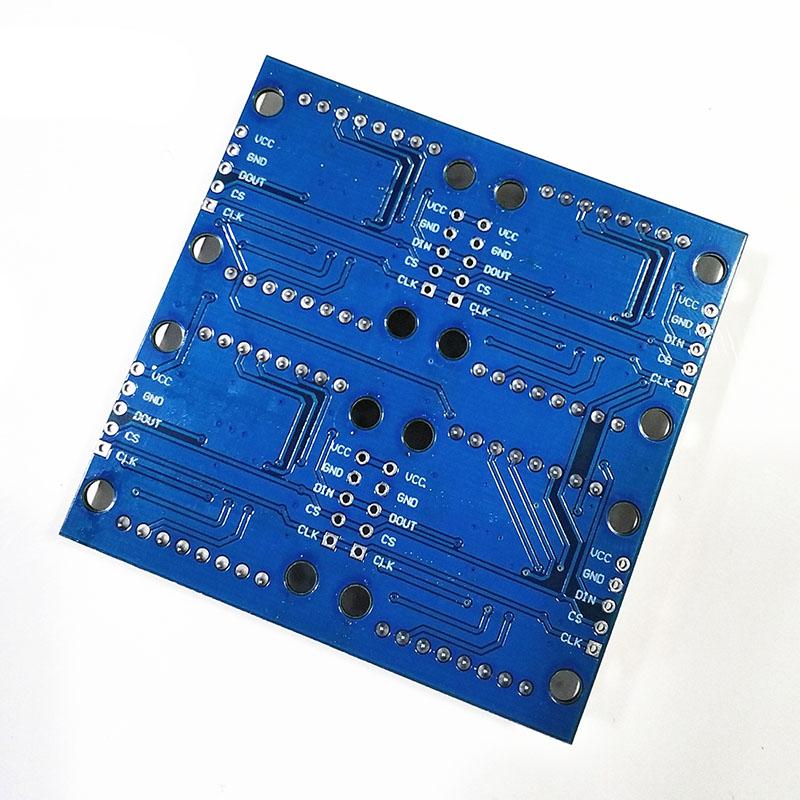

5. Модуль имеет интерфейс ввода-вывода и поддерживает каскадирование нескольких модулей
1. Левая сторона модуля является входным портом, а правая сторона - выходным портом.
2. При управлении одним модулем подключайте только входной порт к процессору
3. Когда несколько модулей каскадируются, вход первого модуля подключается к процессору, выход подключается ко входу второго модуля, выход второго модуля подключается ко входу третьего модуля и так далее.
Возьмем в качестве примера 51 однокристальный микрокомпьютер:
VCC до 5 В
GND заземление
DIN в P2.2
CS в P2.1
CLK в P2.0

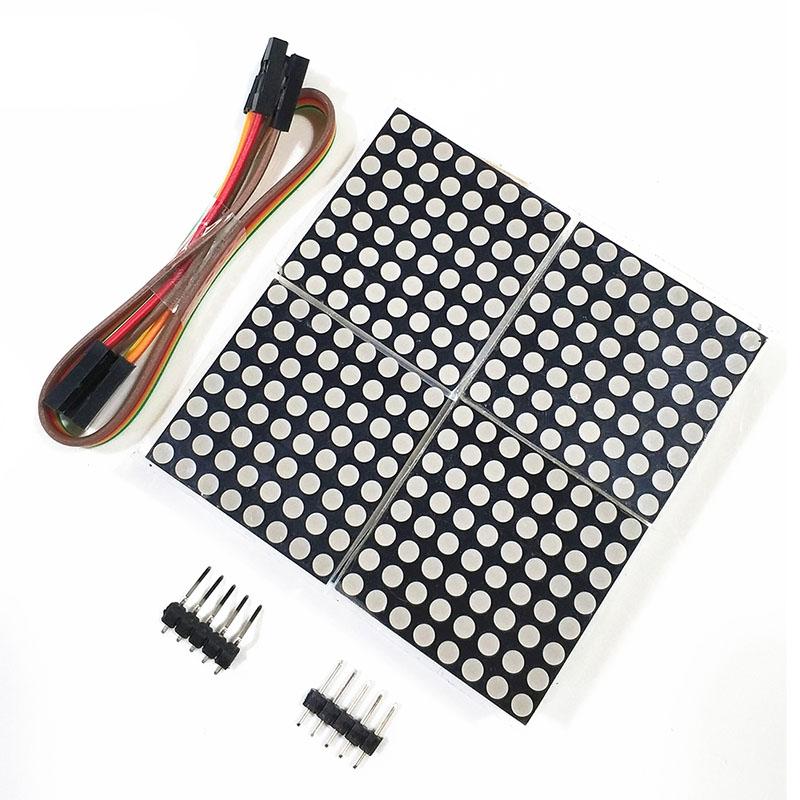

пакет:
1. MAX7219 2 * 2 решетчатый модуль
2,20 см Линия DuPont 5P
3. Расположение игл 2.54-5p
