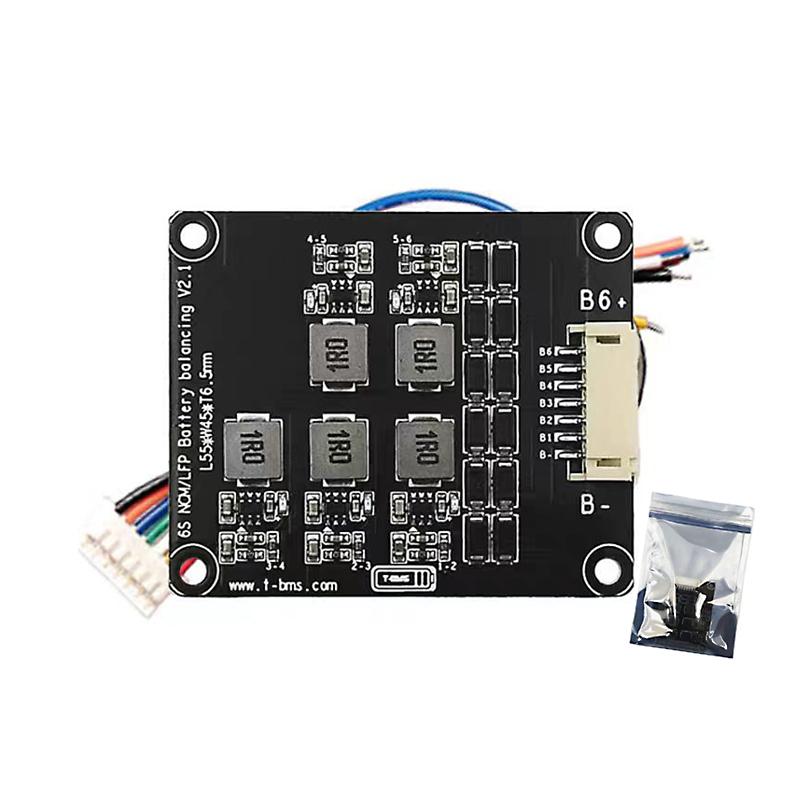

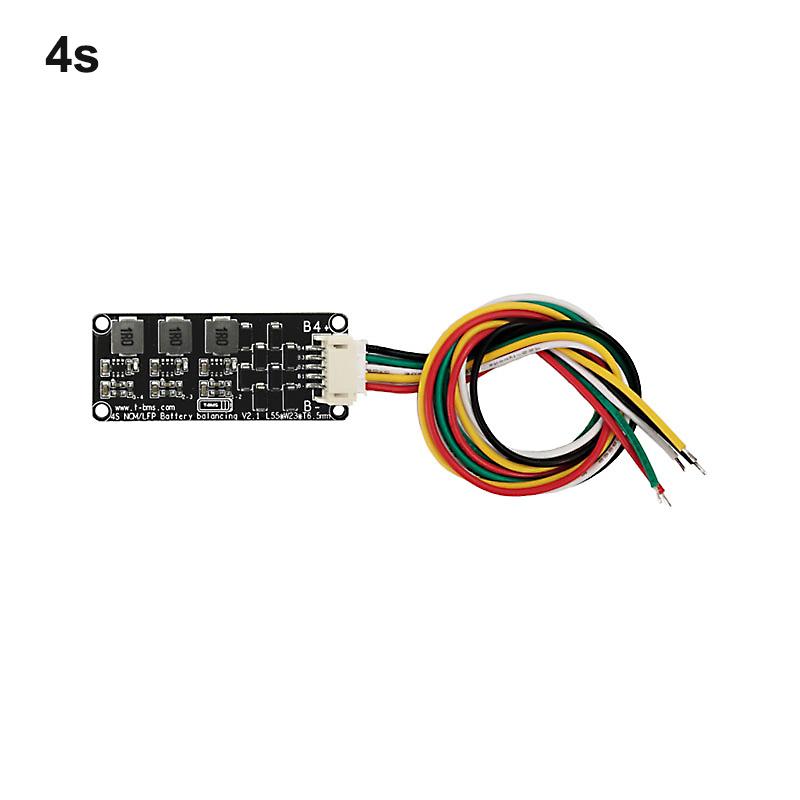

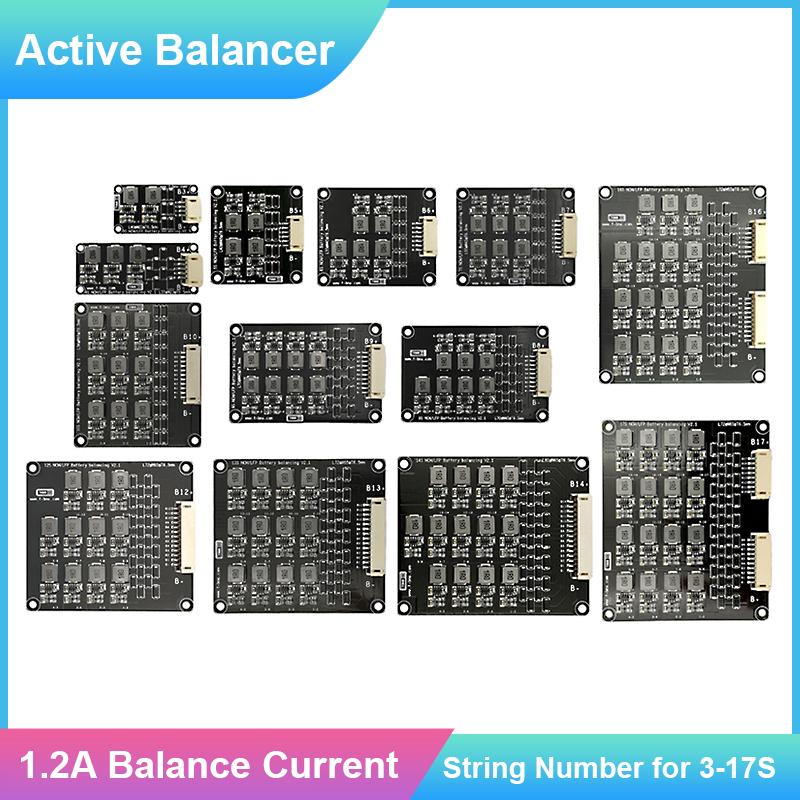

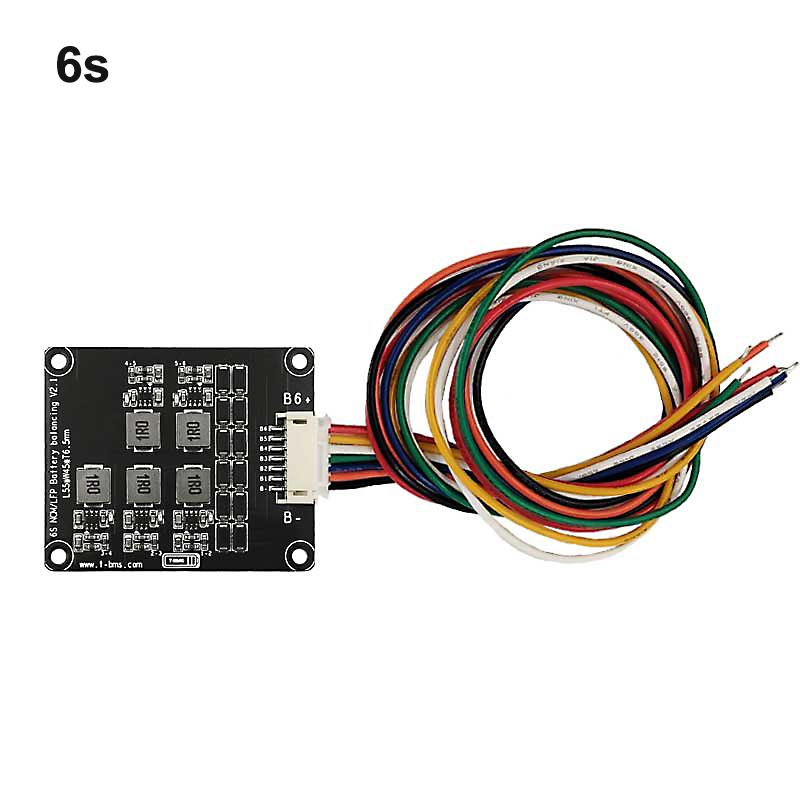

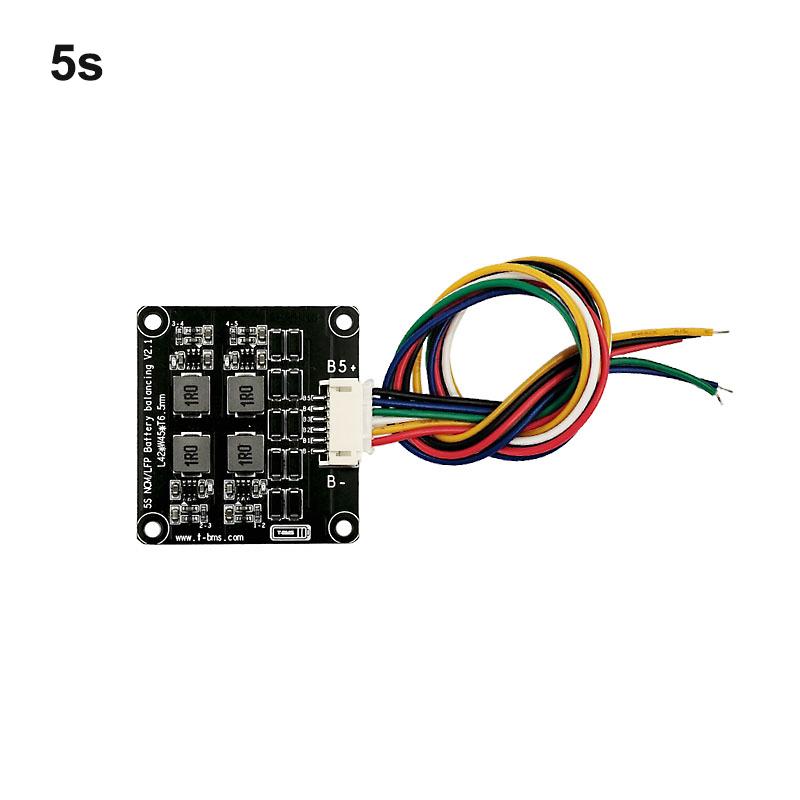

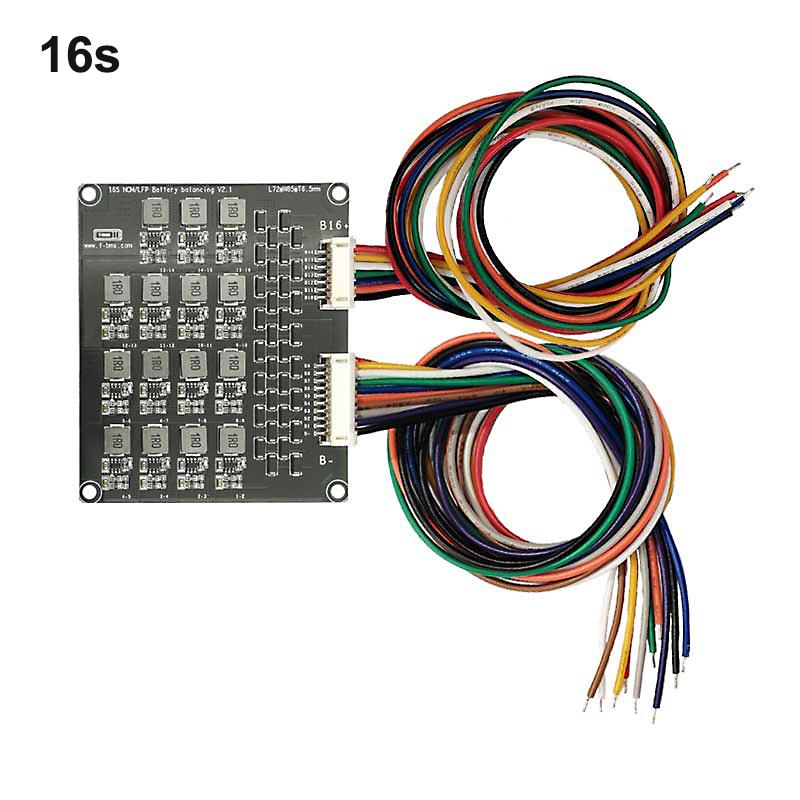

1.2A баланс литий-ионный аккумулятор Lifepo4 активный эквалайзер балансировщик передача энергии BMS 3S 4S 6S 8S 10S 13S 14S 16S 17S

информация о продукте

Новая функция:

Функции новой балансировочной доски: Добавлен обратный диод. Обратный диод часто используется вместе с элементом накопления энергии для предотвращения резких изменений напряжения и тока, обеспечения доступа и защиты платы балансировки.. Еще одним изменением является использование индуктивности большего объема и мощности, что способствует рассеиванию тепла.

Индикация баланса:

1. Когда индикатор выравнивания горит, работа по выравниванию включается.

2. Индикатор выравнивания гаснет, схема выравнивания переходит в спящий режим.

3. Индикатор выравнивания мигает, строковая индикация теряется или цепь неисправна.

Принцип равновесия:

Этот модуль находится рядом с выравниванием дифференциального давления, а разность напряжений соседней батареи достигает 0,1В и более. Внутренний триггерный баланс работает до тех пор, пока разница напряжений соседних батарей не превысит 0,03 В. Имеется смежный перепад давления при зарядке и разрядке на аккумуляторной батарее. Выравнивание триггера, ошибка напряжения аккумуляторной батареи будет сведена к идеальному значению, что снижает затраты на обслуживание батареи.

Технические параметры:

Рабочее напряжение составляет 2,0 В-4,5 В, тройная железная литиевая батарея распространена, батарея оксида лития кобальта неприменима.

Равновесный ток:

Смежная разница давлений составляет 0,1 В или более (ток около 0,5-0,7 А);

Смежная разница давлений выше 0,2 В (максимальный ток выравнивания 1,2 А);

Чем меньше перепад давления, тем меньше ток выравнивания.

Определение проводки:

B-, общий отрицательный полюс аккумуляторной батареи (отрицательный полюс первой батареи)

B1, положительный электрод первой батареи

B2, положительный электрод второй батареи

В3....... и так далее.

уведомление:

13 или более штекеров необходимо вставлять наклонно, сначала коснитесь штифтов B и вставьте их наклонно вверх, в противном случае это может привести к перегоранию платы.

Подключение:

Схема четырехпроводной электропроводки выглядит следующим образом, остальные серийные номера такие же.
