Модуль генератора волнового сигнала, плата регулируемого драйвера шагового двигателя

Модуль платы генератора волнового сигнала NE555, рабочий цикл, частота, плата прямоугольного сигнала, регулируемый генератор волнового сигнала 5 В-15 В постоянного тока

NE555 Частота импульсов Рабочий цикл Регулируемый модуль Квадратная волна Генераторная плата

Технические характеристики:

Входное напряжение: 5В-15В постоянного тока. Когда источник питания составляет 5 В, выходной ток может составлять около 15 МА, а когда блок питания составляет 12 В, выходной ток может составлять около 35 МА..

Входной ток: > = 100МА

Выходной диапазон: от 4,2 В В-ПП до 11,4 В В-ПП. (входное напряжение разное, выходная амплитуда также разная).

Максимальный выходной ток: >= 15МА (Источник питания 5 В, V-PP > 50%), > =35МА (Блок питания 12 В, V-PP > 50%)

Со светодиодным индикатором (низкий уровень, светодиодный свет; высокий уровень, исчезновение светодиодов; низкая частота, светодиодное мерцание)

Диапазон выходных частот является опциональным.

LF файл: Файл 1 Гц ~ 50 Гц IF: 50 Гц ~ 1 кГц

Высокочастотный файл: 1 кГц ~ 10 кГц

HF файл: 10кГц~200кГц

Цикл T = 0,7 (РА + 2РБ) С (RA, RB регулируется 0-10K)

Низкой частоты: C = 100UF; промежуточная частота: C = 1UF

Частота M-H: C = 0.1UF; высокая частота: C = 0.001UF

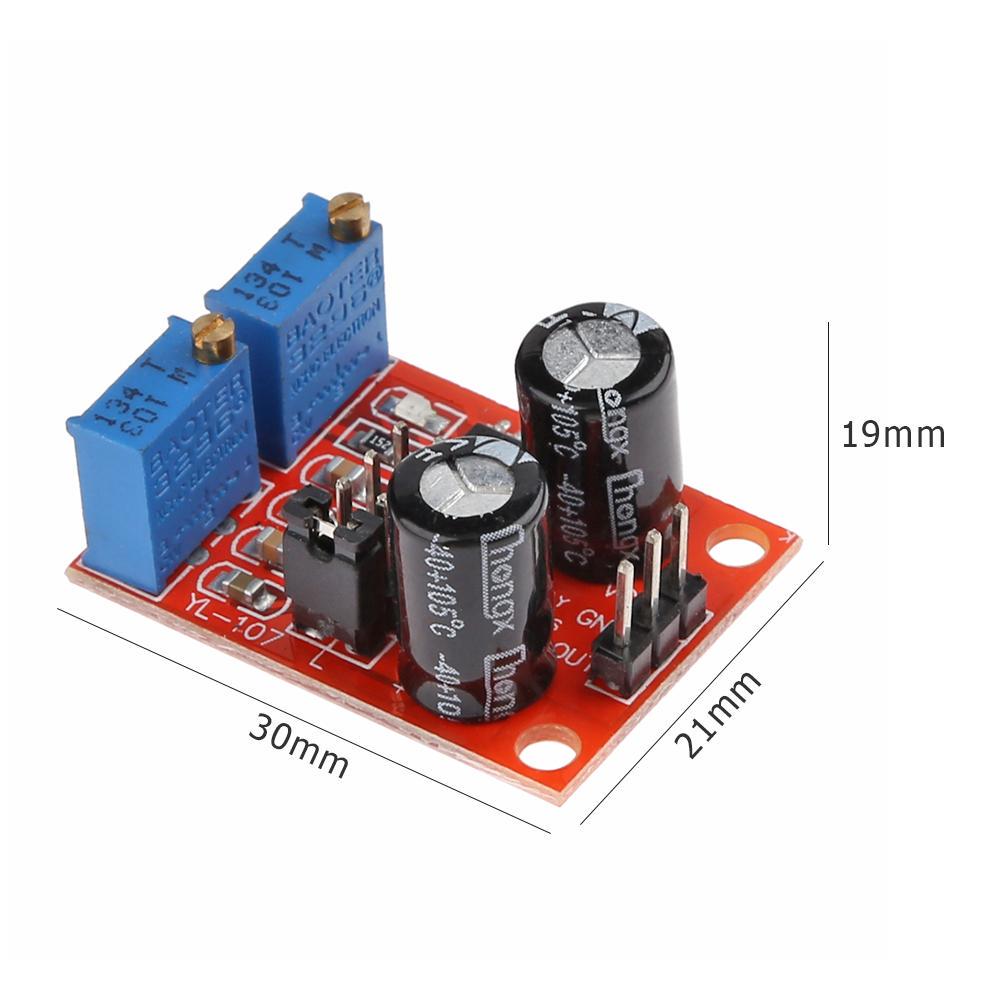

Размер: 30 * 21 * 19 мм / 1,18 * 0,82 * 0,74 ''

уведомление:

Пожалуйста, позвольте, 1-3 см отличается из-за ручного измерения.

Из-за разного дисплея и разного освещения изображение может не показывать фактический цвет элемента. Спасибо за понимание.
