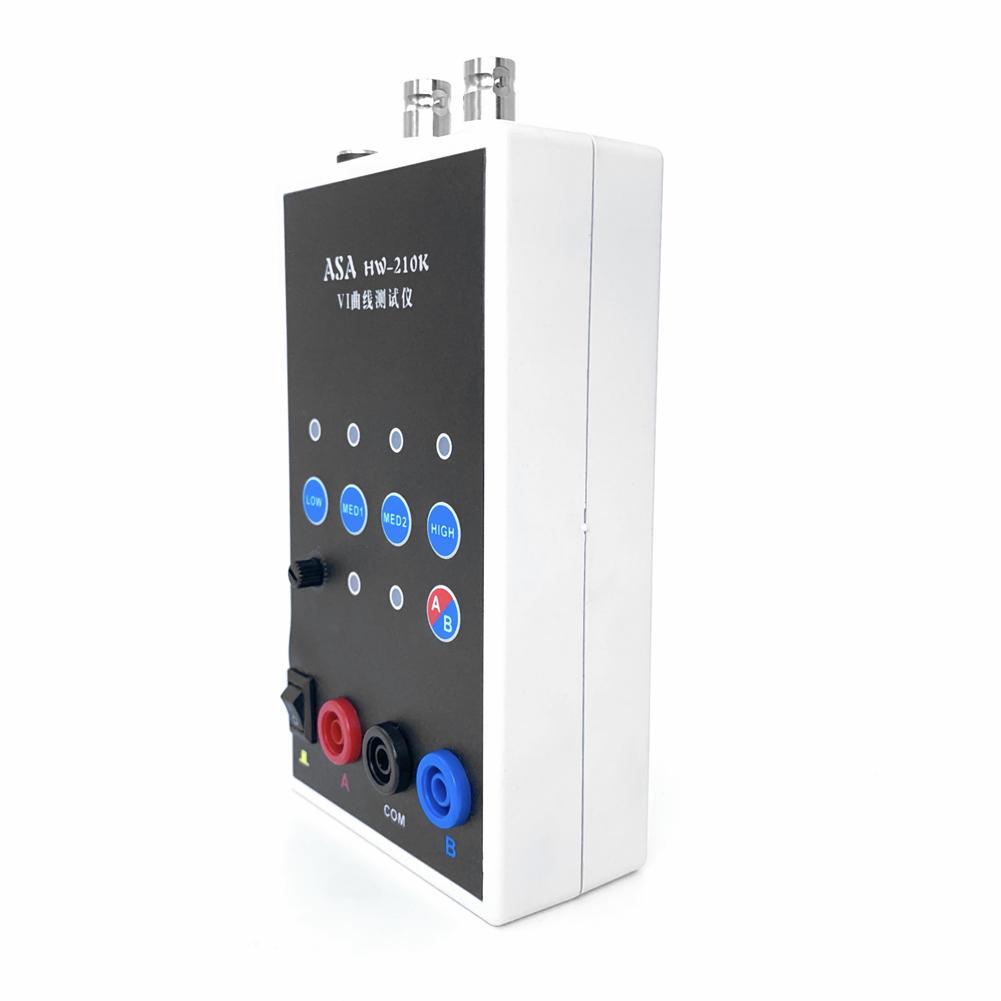

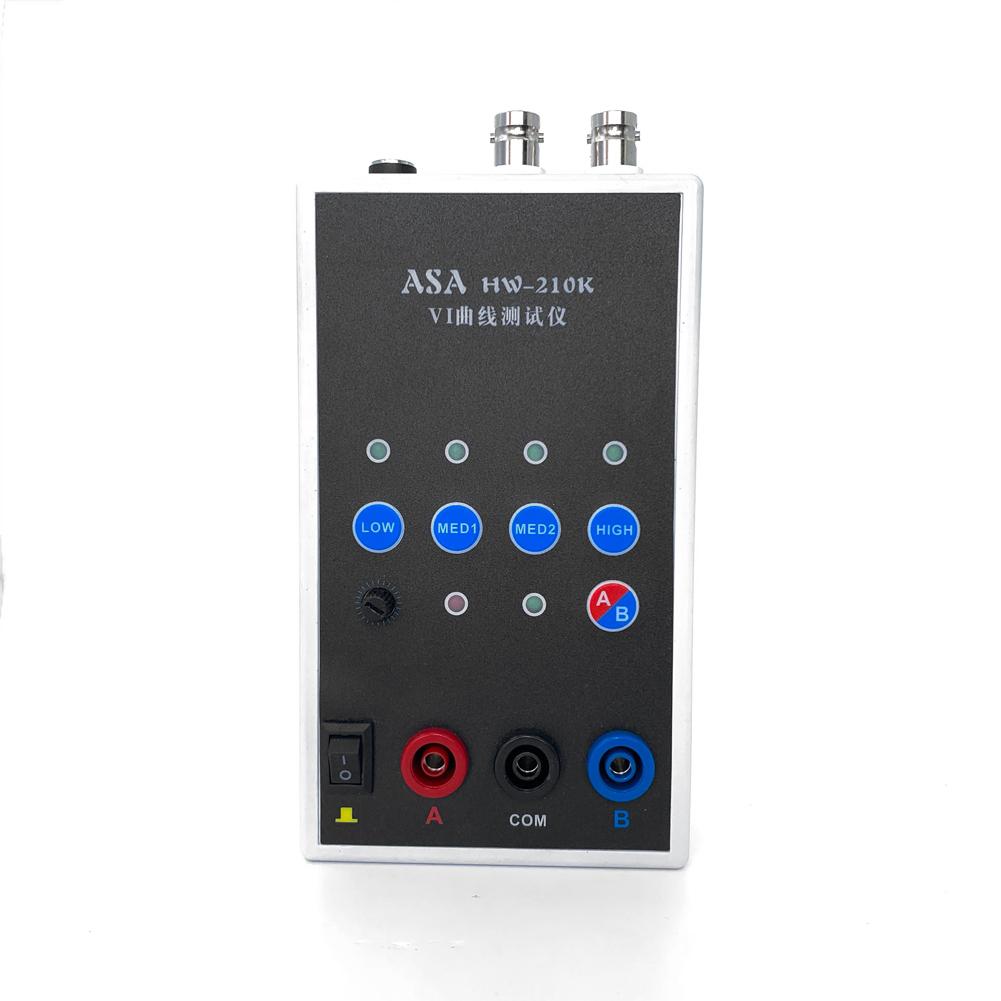

Этот портативный тестер VI кривой VI Curve имеет 4 тестовые частоты, может использоваться при подключении к осциллографу, могут использоваться как аналоговые осциллографы, так и цифровые осциллографы. Если вы ищете этот продукт, приходите и попробуйте, он вас не подведет.
Характеристики:
4 тестовые частоты, могут быть использованы при подключении к осциллографу, могут использоваться как аналоговые осциллографы, так и цифровые осциллографы.

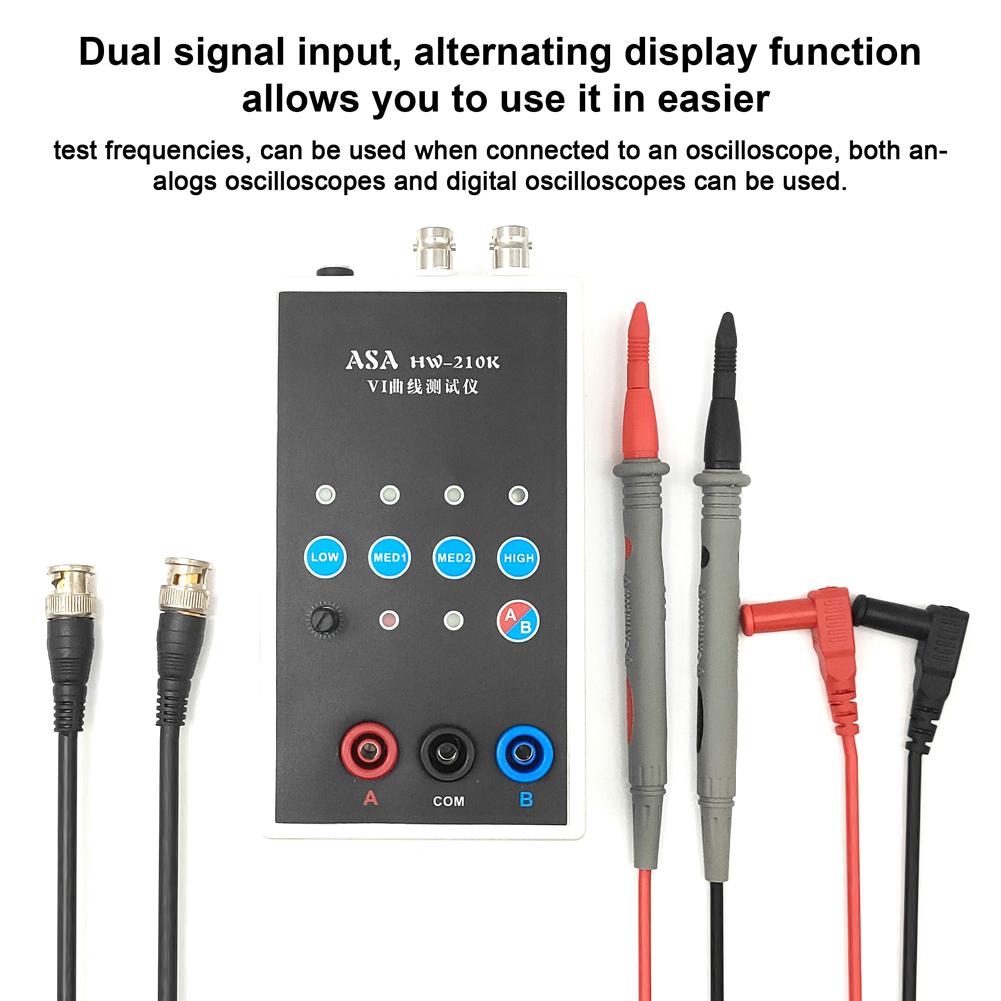

Двойной вход сигнала, функция переменного дисплея позволяет использовать его проще.
4-ступенчатая частота, переменная скорость регулируется, вы можете регулировать ее в соответствии с вашими потребностями.
Один клик на одиночном канале / переменном дисплее, который может дать вам лучший опыт использования.
При тестировании печатной платы в режиме онлайн не заряжайте печатную плату. Если на печатной плате есть большой конденсатор, сначала разряжайте конденсатор, иначе легко перегореть тестовую плату VI.
Характеристики:
Материал: пластики
Канал: 2 канала
Частота: 4 передачи
Размер посылки: 195 * 135 * 105 мм / 7,7 * 5,3 * 4,1 дюйма
Вес упаковки: 435 г / 1,0 фунта

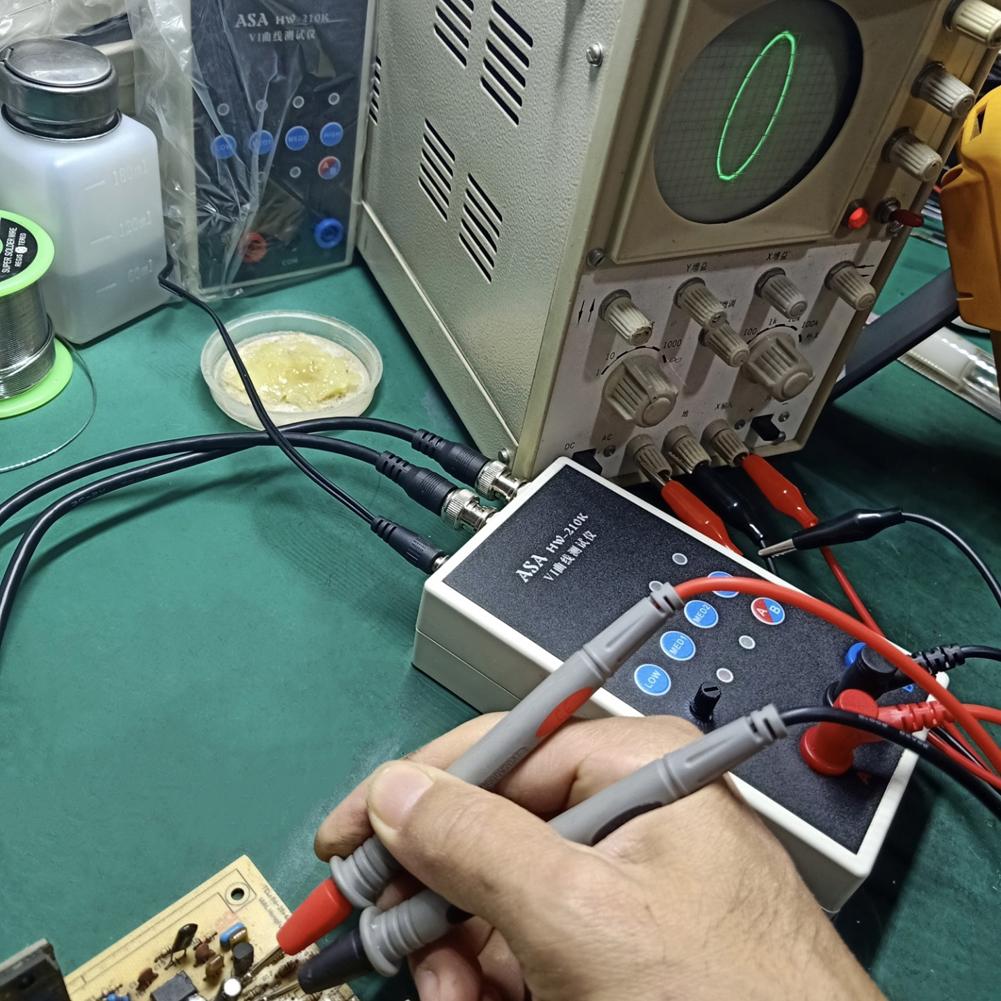

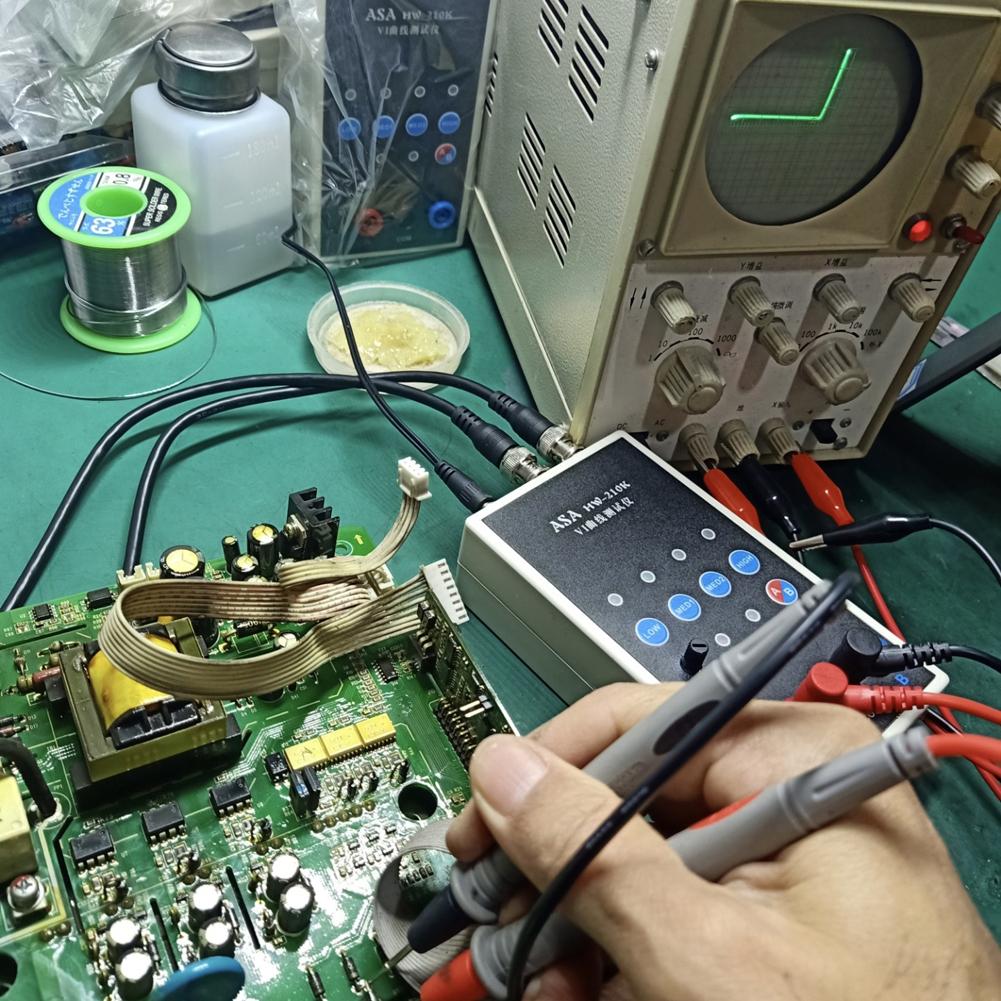

Способ подключения аналогов осциллографа:
Подключение аналогов осциллографа относительно простое, а разные осциллографы немного отличаются.
Настройка осциллографа в режим xY. Некоторые осциллографы можно выбрать нажатием кнопок, в то время как другие выбираются ручкой в режим xY. Пожалуйста, изучайте сами.
Подключите кабель BNC к осциллографу и включите питание. Обычно отображается горизонтальная линия. Отрегулируйте параметры вертикального канала xY, около 1 В/дел, а затем отрегулируйте затухание x Y так, чтобы горизонтальная линия находилась в рамке дисплея. Он также может пройти тестовую версию VI. Потенциометр затухания x на верхней стороне может помочь в регулировке длины горизонтальной линии. Если тестовая ручка iis замыкается, вертикальная линия будет отображаться при нормальных обстоятельствах. Если вертикальная линия слишком длинная или слишком короткая, необходимо настроить параметры канала Y, чтобы сделать вертикальную линию в кадре дисплея. Половина сетки или 1 сетка к краям лучше. Если горизонтальные и вертикальные линии являются нормальными, можно ввести нормальное измерение.
Как подключить цифровой осциллограф:
Для цифровых осциллографов войдите в режим xY через меню или клавиши. Два канала xY настроены на 1 В / дел, а однодорожечному осциллографу нужно только отрегулировать Y-канал. Настройка временной базы до 1-5 миллисекунд. Канал xY выбирает связь постоянного тока, и затухание составляет 1x.
Когда осциллограф не подключен, на экране должно быть яркое пятно. Отрегулируйте горизонталь и вертикаль, чтобы центрировать яркое пятно. Подключение VI тестера. Как правило, это должна быть горизонтальная линия. Отрегулируйте потенциометр 103 в верхней части платы VI, чтобы сделать горизонтальную линию в рамке дисплея. , Половина сетки или 1 сетка к краям лучше. Короткое замыкание тестовых проводов, и дисплей должен быть вертикальной линией в это время. Настройте параметры Y-канала таким образом, чтобы вертикальная линия находилась в рамке дисплея. Пока что отладка в основном закончена.

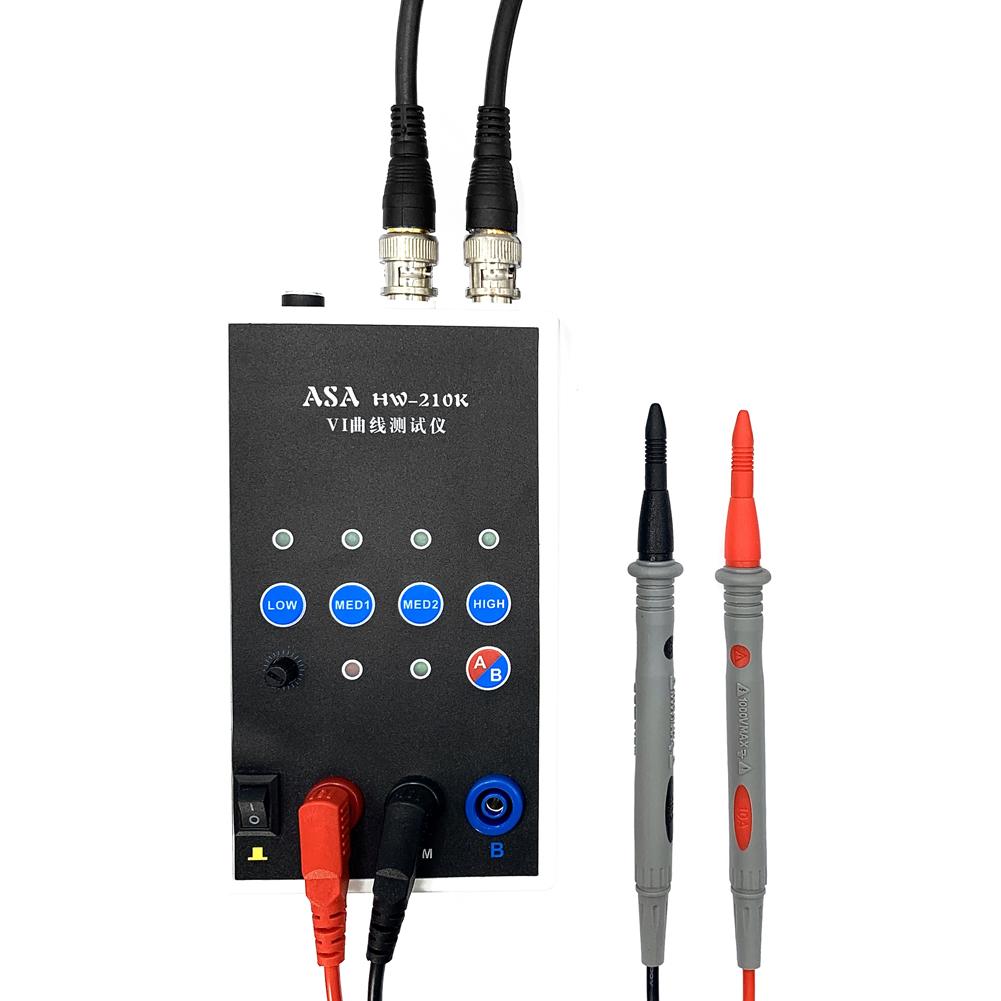

Товарная накладная:
1 * тестер
1 * Пара кабеля BNC
1 * Пара тестового кабеля
