Характеристики:
Совершенно новый и качественный

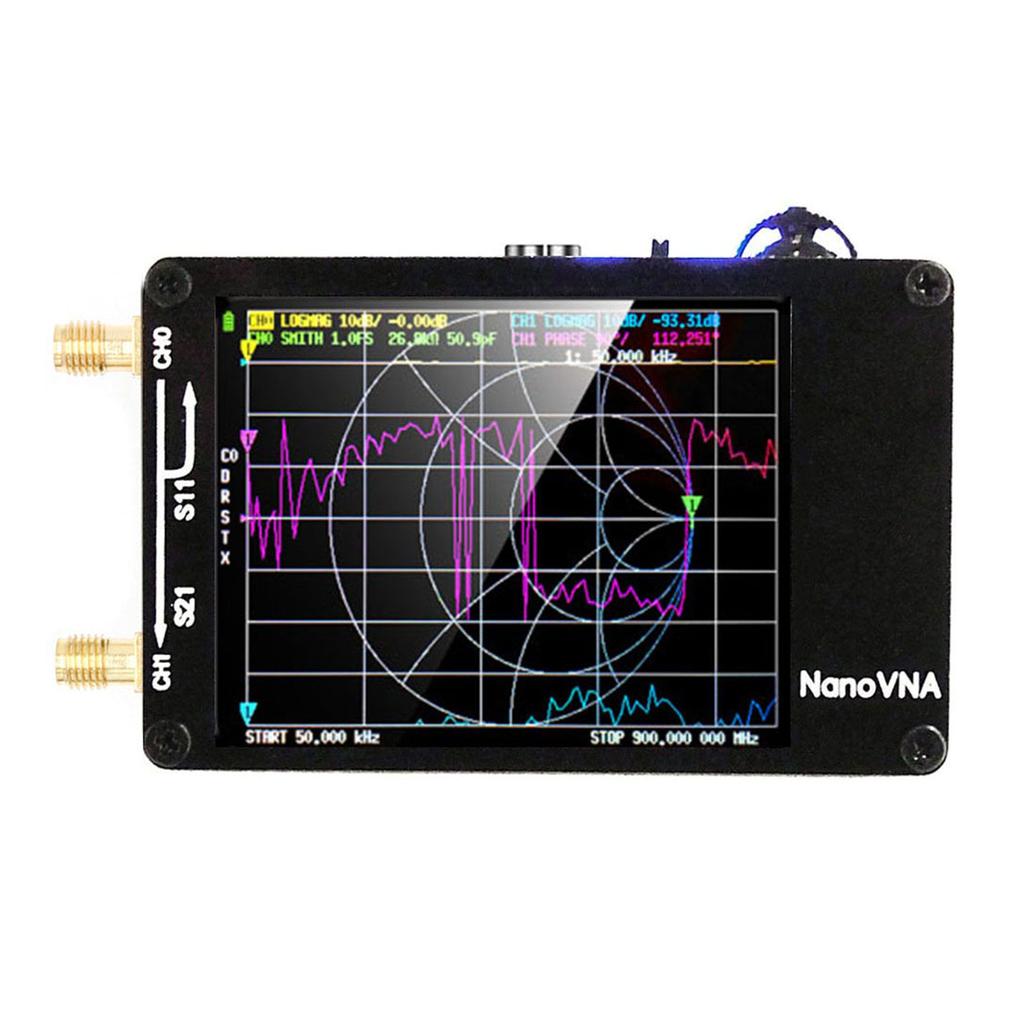

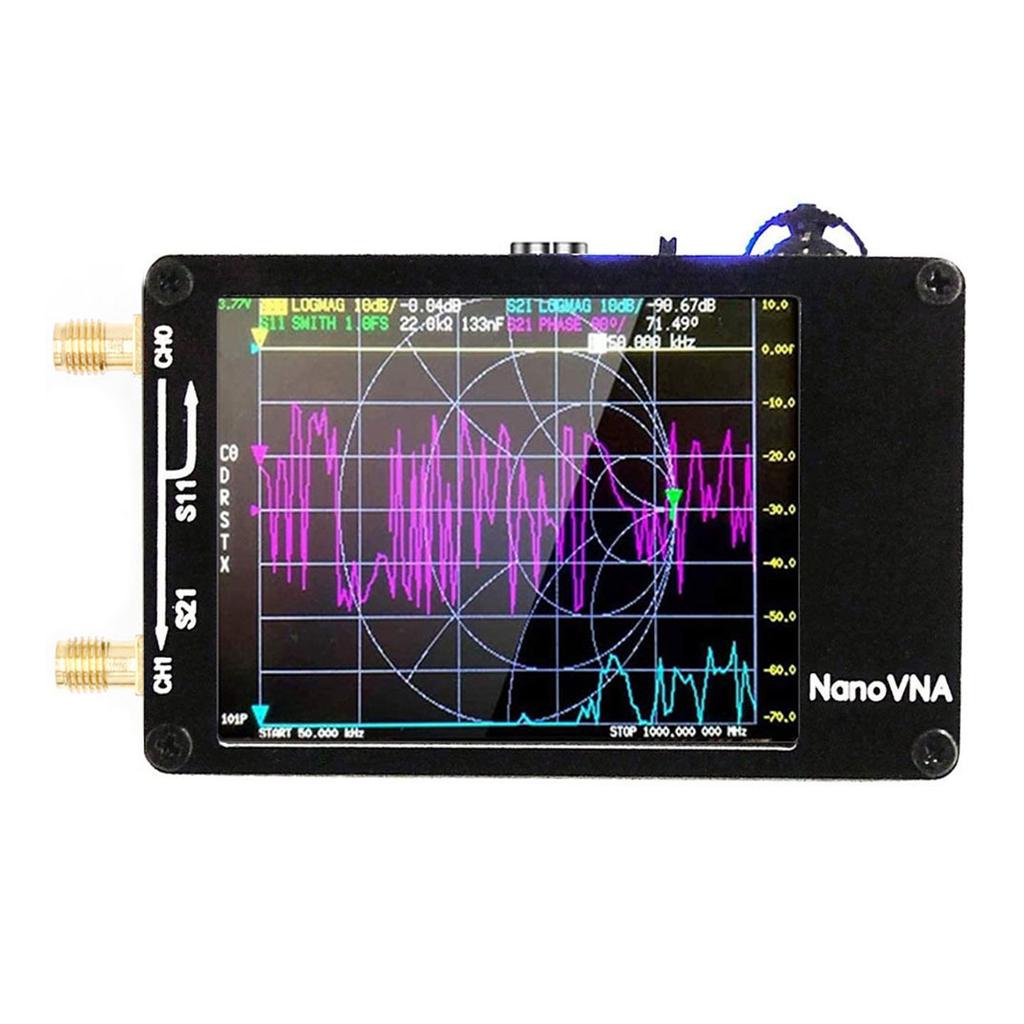

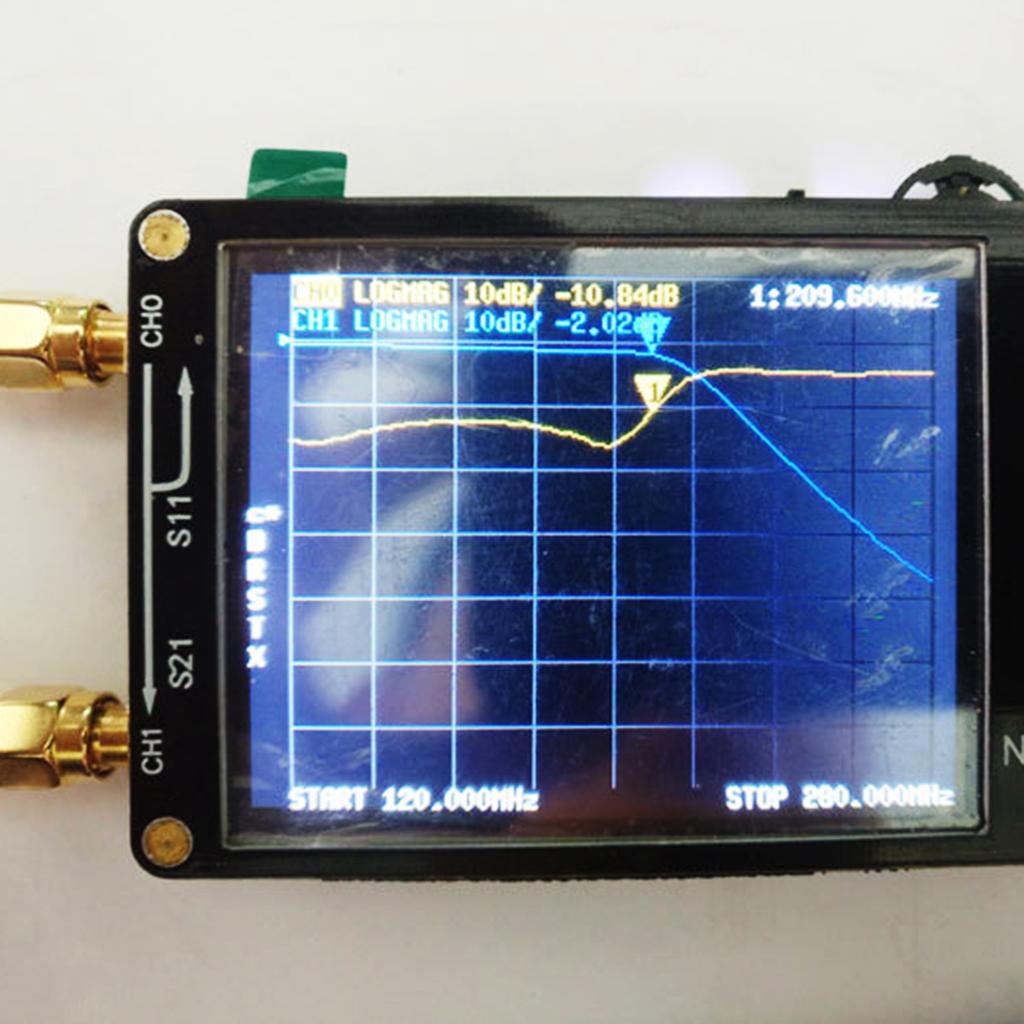

Измерение S-параметров, коэффициента стоячей волны напряжения, фазы, задержки, диаграммы Смита.
Металлический экран предназначен для уменьшения внешних помех и повышения точности измерений.
Небольшой и портативный, простой в использовании, этот проект направлен на предоставление радиочастотного гаджета, но полезного инструмента для энтузиастов.

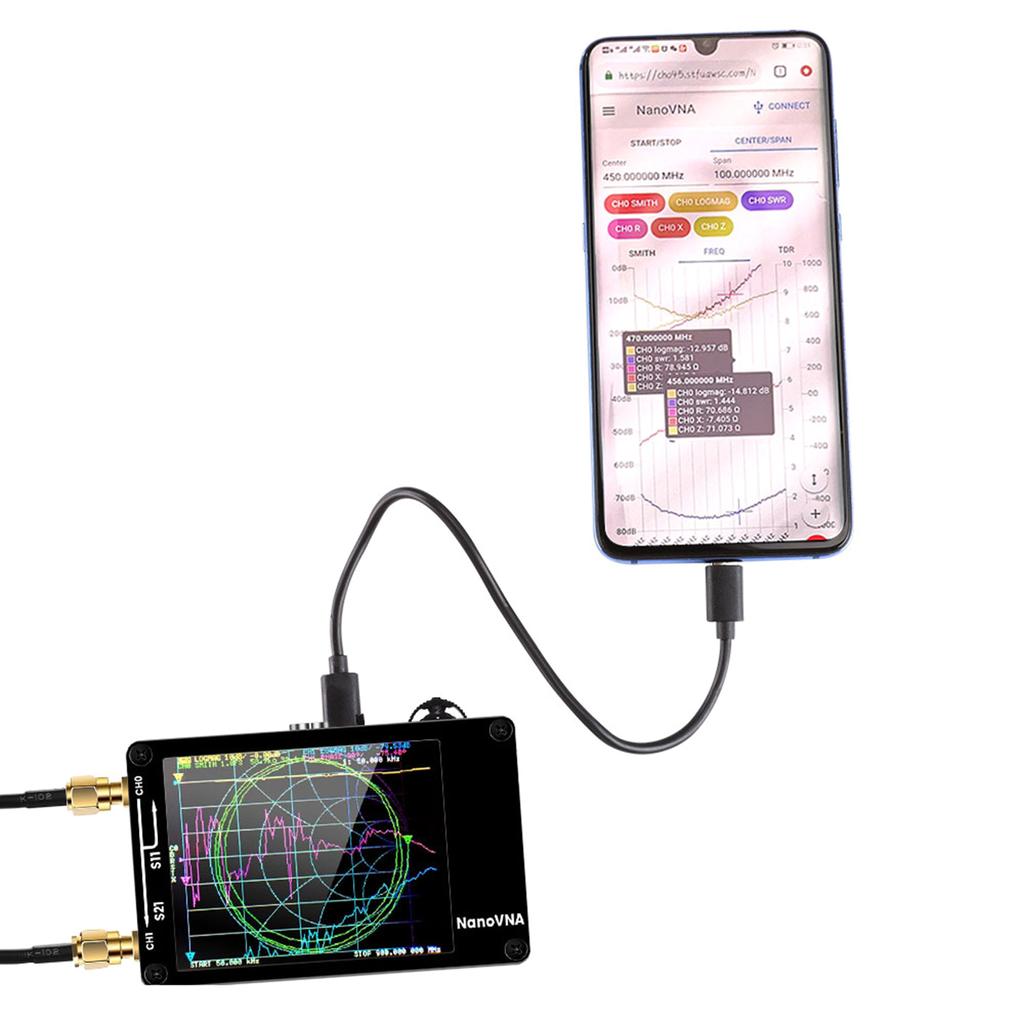

Программное обеспечение для управления ПК может экспортировать Touchstone (снп) файлы, которые могут быть использованы для различных программ радиопроекта и моделирования.
Новейший антенный анализатор HW3.6 со слотом для SD-карты, позволяющий записывать данные объемом до 32 ГБ, отлично подходит для хранения и обмена данными.
Характеристики:
Материал: пластик
Частота измерения: 50кГц-1,5ГГц
Радиочастотный выход: -13дбм(Макс -9 дБм)
Точность частоты: Менее 2 частей на миллион
Стабильность частоты: Менее 0,5 частей на миллион
Диапазон измерения: 70дБ(50кГц-300 МГц), (50 дБ(300М-900МГц), 40дБ (900М-1500МГц));
Порт SWR: Меньше 1,1
дисплей: 2.8" TFT (320х240)
Интерфейс USB: USB типа C
Режим связи: CDC (последовательный)
Источник питания: USB 5 В 120 мА, встроенный аккумулятор емкостью 400 мАч, максимальный ток зарядки 1 А, можно использовать непрерывно более 4 часов
Количество калибровочных точек: 101 (Исправлена)
Количество точек сканирования: 101 (Исправлена)
Трассировка дисплея: 4, Тег: 4, Настройки Сохранить: 5

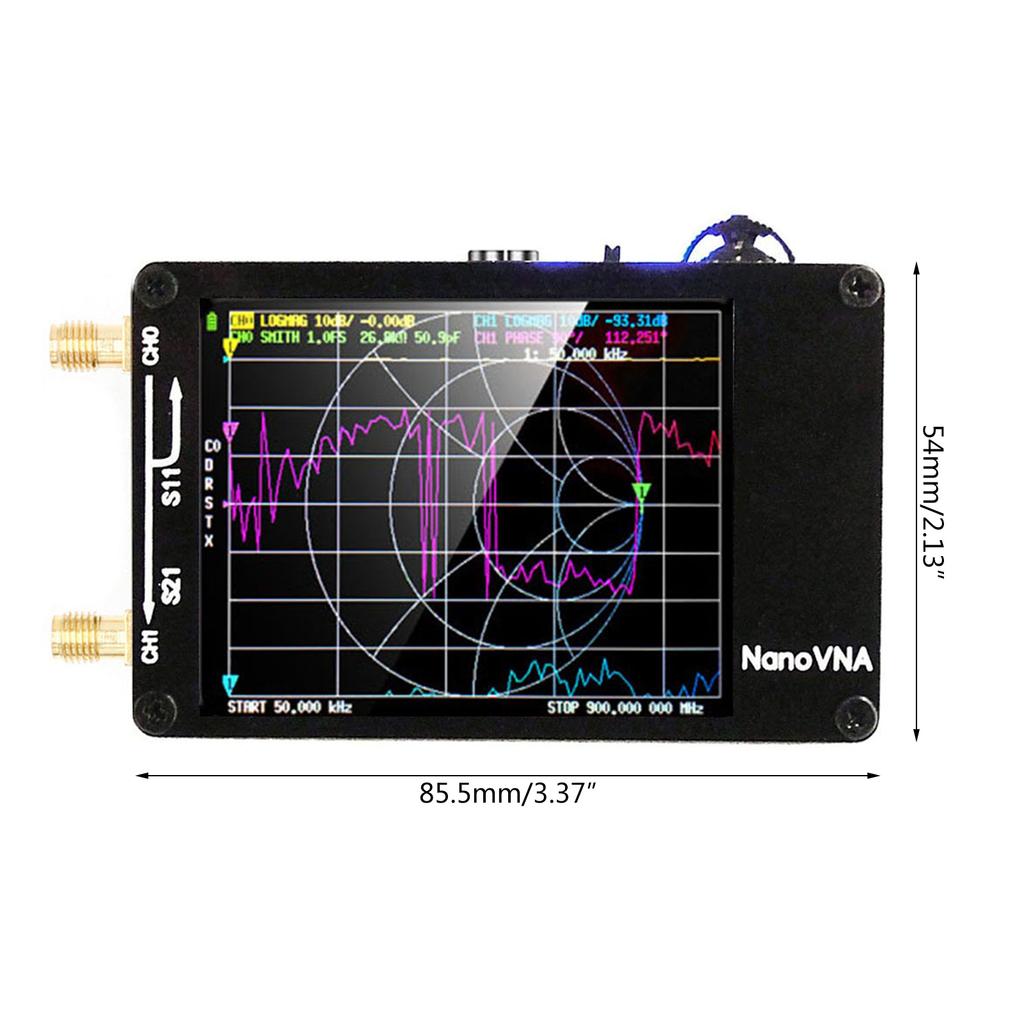

Размер печатной платы: приблизительно. 54x85,5x11 мм/2,13x3,37x0,43 дюйма (Без разъема и переключателя)
уведомление:

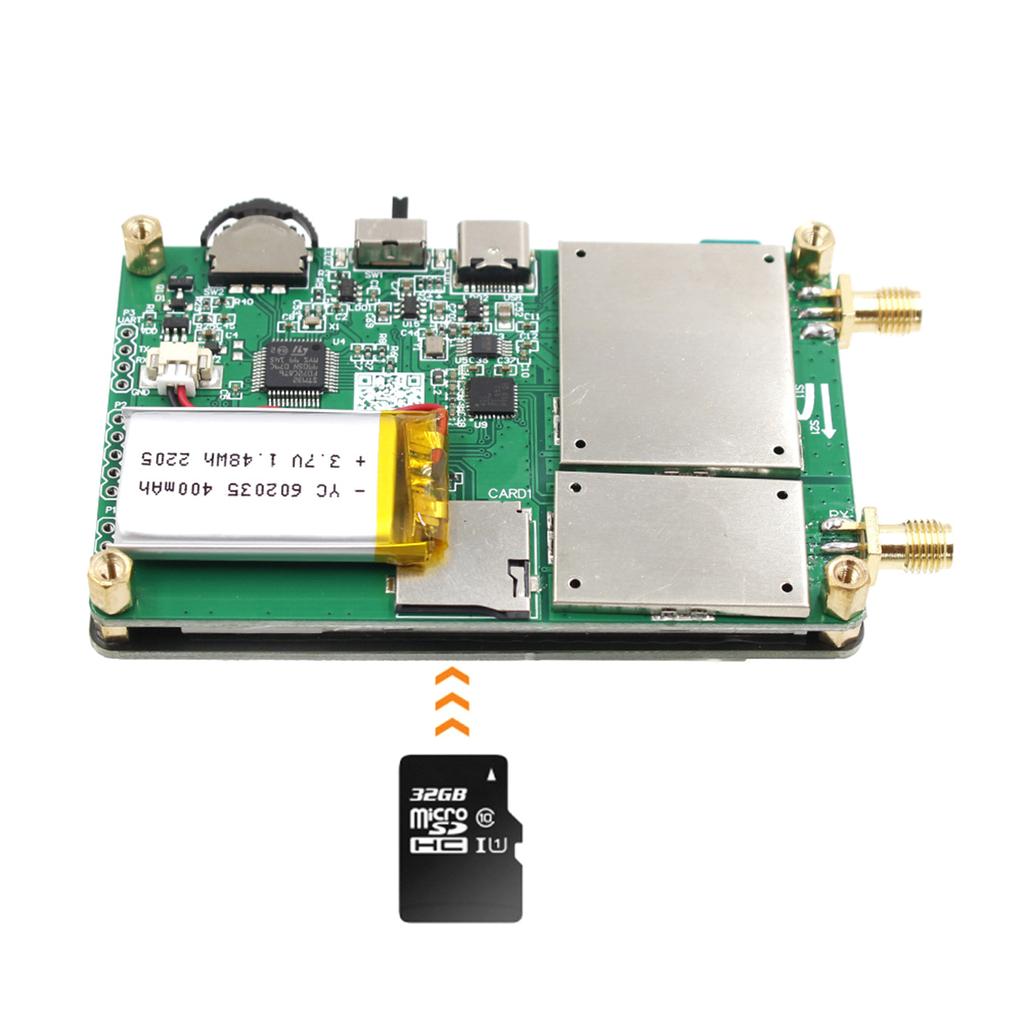

Модернизация печатной платы NanoVNA-H
Новые функции после обновления:
Меньше шума блока питания, меньше шума при использовании гармоник;
Встроенный аккумулятор 400mAh
Добавьте карту MicroSD для хранения тестовых данных.;
Добавить поддержку RTC.
Измените имена портов на Port1 и Port2.
MicroSD поддерживает до 32 ГБ и только режим SPI.

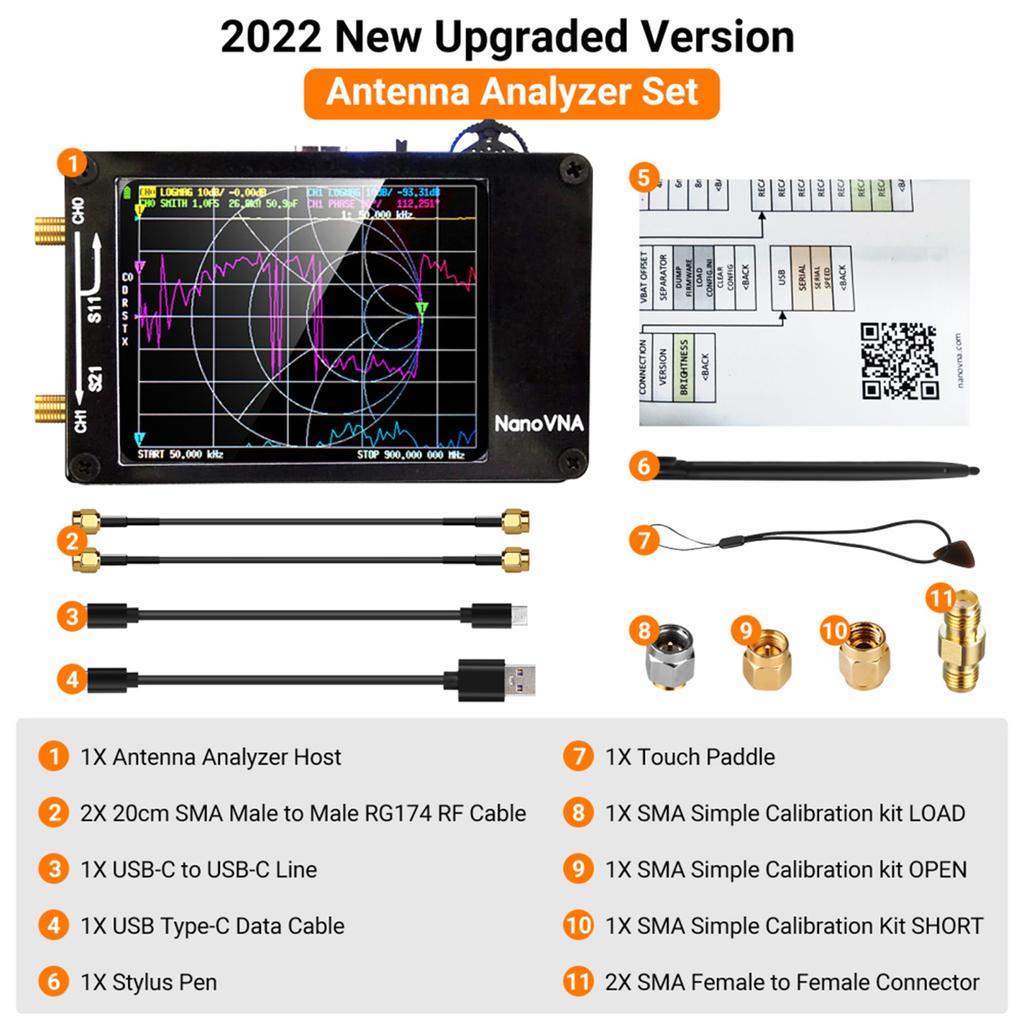

В коплект входит:
1x Хост(включая 2,8-дюймовый сенсорный экран, аккумулятор емкостью 400 мАч)
2x 20 см SMA-штекер-штекер RG174 RF-кабель
1x SMA разъем «мама-мама»
1x SMA Простые калибровочные наборы SHORT
1x набор простых калибровочных деталей SMA ОТКРЫТ
1x SMA Простой калибровочный пакет НАГРУЗКА
1x USB Type-C кабель для передачи данных
1x Сенсорное перо
1x Выбор
1x соединительный кабель от Type-C к Type-C
