FNIRSI-2C53P — это двухканальная модель «три в одном», выпущенная FNIRSI, с комплексными функциями и высокой практичностью, предназначенная для специалистов в области технического обслуживания и исследований и разработок.
Слово осциллограф. Это устройство имеет три основные функции.: осциллограф, мультиметр и генератор сигналов. Осциллограф использует аппаратную архитектуру FPGA+MCU+ADC и имеет
Он имеет частоту дискретизации 250 мс/с, аналоговую полосу пропускания 50 МГц, встроенный модуль защиты от высокого напряжения и поддерживает измерение максимального пикового напряжения ± 400 В.; поддерживает скриншоты сигналов.
Сохраните и просмотрите для облегчения вторичного анализа.. Функция мультиметра составляет 4 с половиной цифры и 19999 точек истинного среднеквадратического значения, поддерживает измерения напряжения и тока переменного и постоянного тока, емкости, сопротивления.,
Благодаря таким функциям измерения, как диод, проверка целостности, температура и т. д., это идеальный многофункциональный прибор, используемый профессионалами, на заводах, в школах, энтузиастами или семьями.. Внутри
Настройте генератор функциональных сигналов DDS, который может выводить 12 видов функциональных сигналов.. Максимальная выходная частота генератора сигналов 10МГц, с шагом 1Гц.; выходная частота, амплитуда и рабочий цикл
регулируемый. Он использует 4,3-дюймовый сенсорный дисплей с разрешением 480*272 и встроенную литиевую аккумуляторную батарею емкостью 4000 мАч с временем работы в режиме ожидания до 4 часов.. С небольшим размером
Предоставляйте пользователям все больше и больше практичных функций, а также хорошую мобильность.

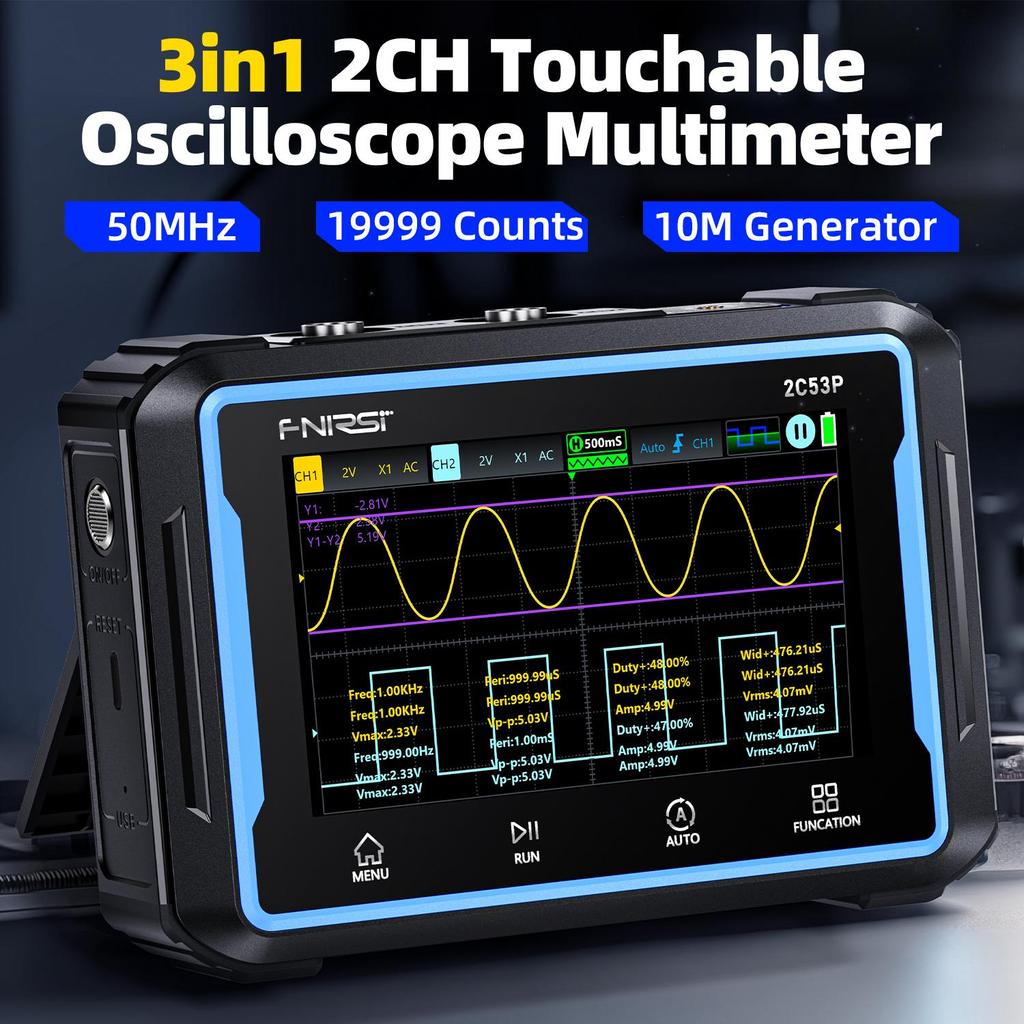

Осциллограф
Канал: двухканальный
Аналоговая полоса пропускания: 50 МГц
Частота выборки в реальном времени: 250 Мвыб/с.
Глубина хранения: до 64 КБ.
Входное сопротивление: 1 МОм
Диапазон временной развертки: 10 нс/дел - 10 с/дел
Вертикальная чувствительность: 10 мВ/дел - 10 В/дел
Вертикальное разрешение8 бит
Максимальное измеренное напряжение: ± 400 В
Зонд: 1x/10x
Место для хранения: 13
Ограничение полосы пропусканияПоддержка ограничения 20 МГц
Режим триггера: АВТО/Нормальный/Одиночный
Тип триггера: нарастающий фронт, спадающий фронт
Диапазон уровня триггера: 8 ячеек (положительный/отрицательный)

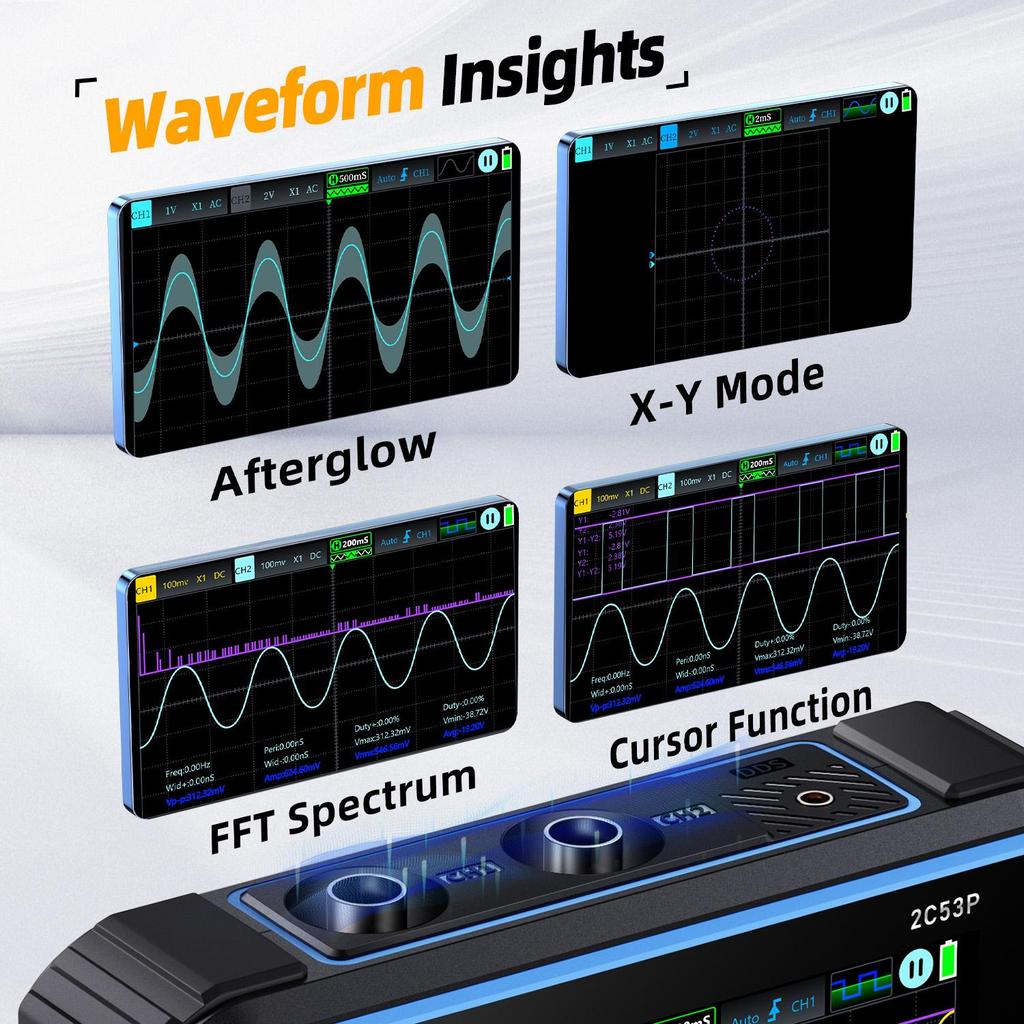

Режим отображения формы волны: XY/YT/прокрутка
Метод соединения: переменный/постоянный ток
Измеренные данные: период, частота, размах значения, максимальное значение, минимальное значение, среднее значение, эффективное значение, амплитуда, рабочий цикл, ширина импульса.
Математические вычисления: 1+2, 1-2, 1*2, 1/2, -1, -2, |1|, |2|, БПФ.
Сохранить скриншот формы сигнала: Да
Экспорт изображений сигналов с компьютера: Да

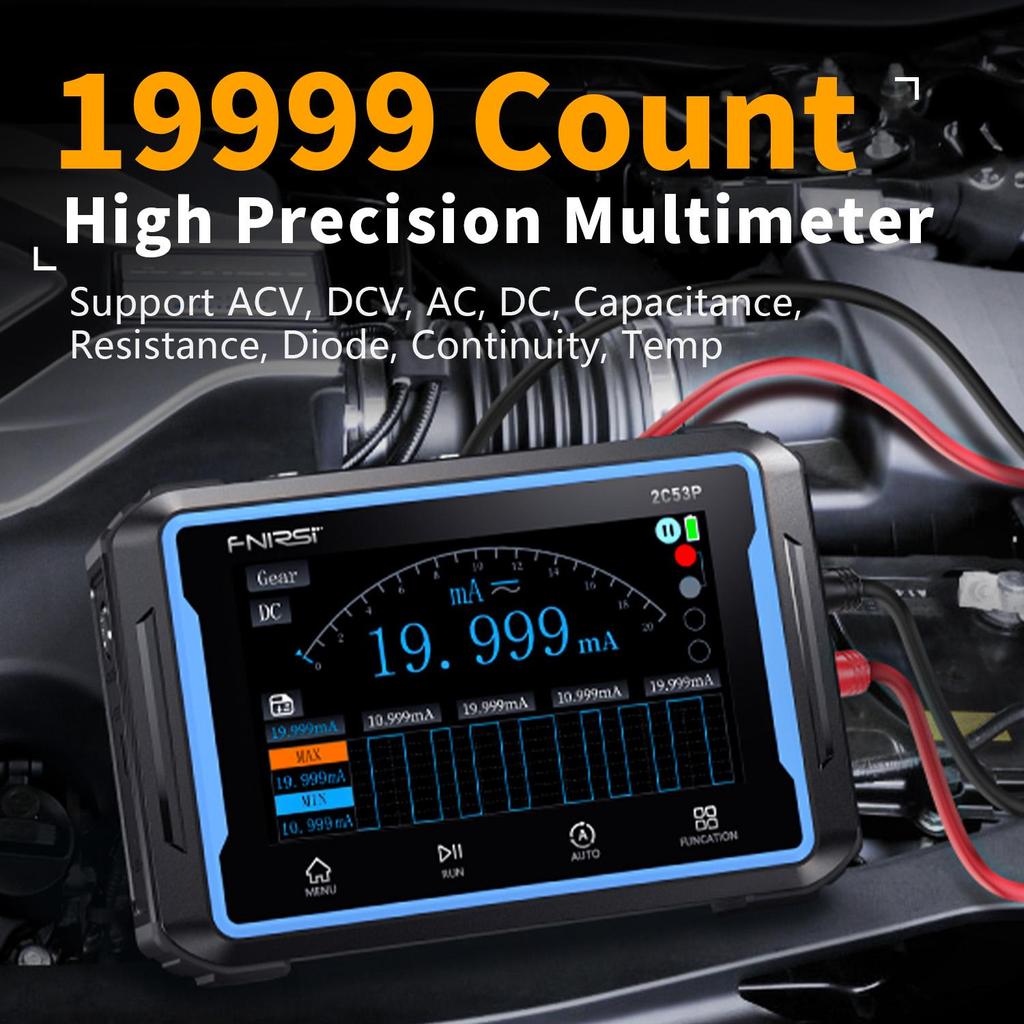

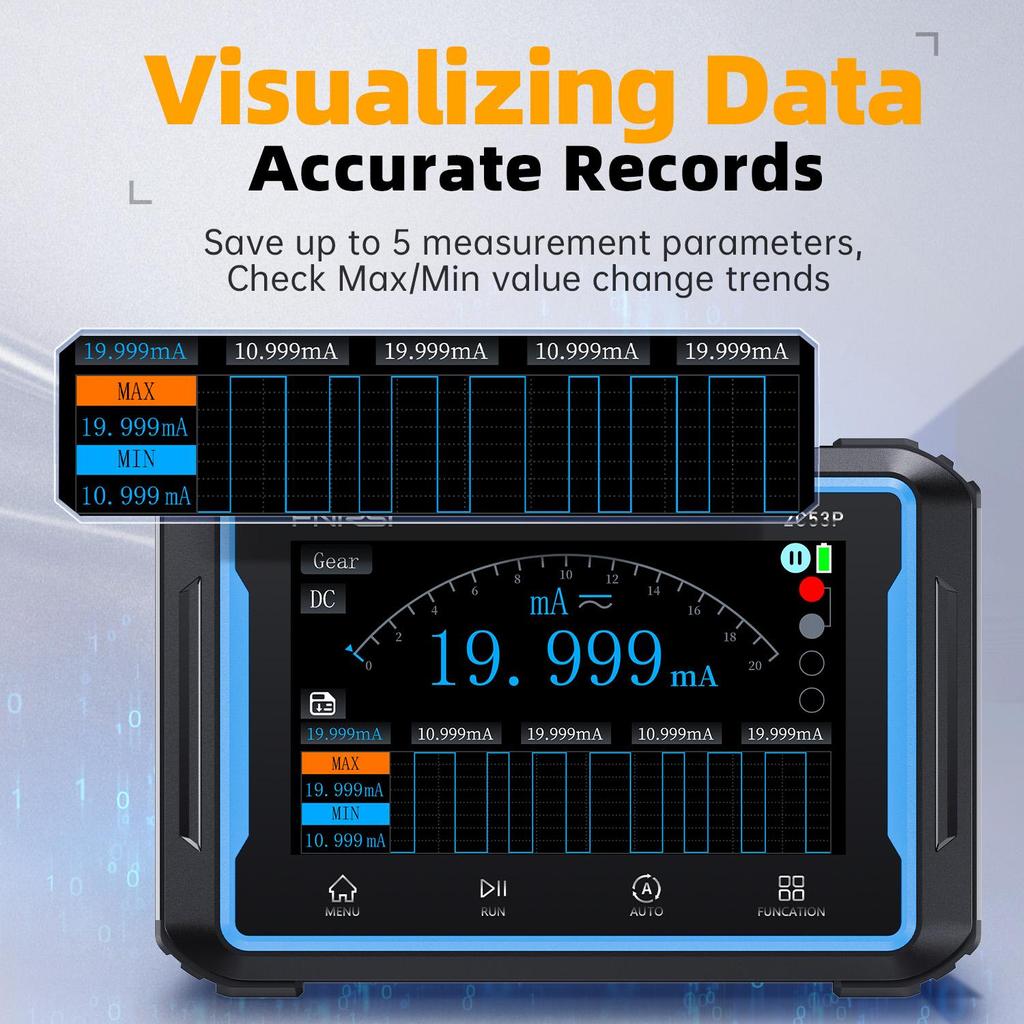

Мультиметр
Напряжение постоянного тока: 1,9999 В/19,999 В/199,99 В/1000,0 В
Напряжение переменного тока: 1,9999 В/19,999 В/199,99 В/750,0 В
Постоянный ток: 19,999 мА/199,99 мА/1,9999 А/9,999 А
Переменный ток: 19,999 мА/199,99 мА/1,9999 А/9,999 А
Сопротивление: 19,999 МОм/1,9999 МОм/199,99 кОм/19,999 кОм/1,9999 кОм/199,99 Ом
Емкость: 999,9 мкФ/99,99 мкФ/9,999 мкФ/999,9 нФ/99,99 нФ/9,999 нФ/9,999 мкФ/99,99 мФ
Температура:(-55~1300℃)/(-67~2372℉)
Диод: Да
Проверка непрерывности: Да
Генератор сигналов
Канал: один канал
Частота: 0-10 МГц (синусоидальная волна): 10 МГц, другие формы сигналов 5 МГц)
Амплитуда: 0,1 В-3,0 В
Рабочий цикл прямоугольной волны 0-100%
Тип сигнала: синусоидальная волна, прямоугольная волна, пилообразная волна, полуволна, полная волна, положительная ступенчатая волна, отрицательная ступенчатая волна, сигнал постоянного тока, экспоненциальный рост, экспоненциальный спад, мультиаудио и синхроимпульс.
Основные параметры
Размер и разрешение экрана: 4,3 дюйма (480 * 272 пикселей)
Материал экрана: закаленное стеклоПоверхность закаленное стекло + сенсорный экран из стекла СТЕКЛО + цветной экран IPS
ПодсветкаЯркость подсветки можно настроить
Источник питания: ТИП-C (5 В/2 А)
Батарея: литиевая батарея 4000 мАч
Язык: китайский, английский, Pyccкий, にほんご, испанский, португальский, немецкий, 한국인
Размер продукта: около 145x98x35 мм
Вес нетто продукта: около 360 г

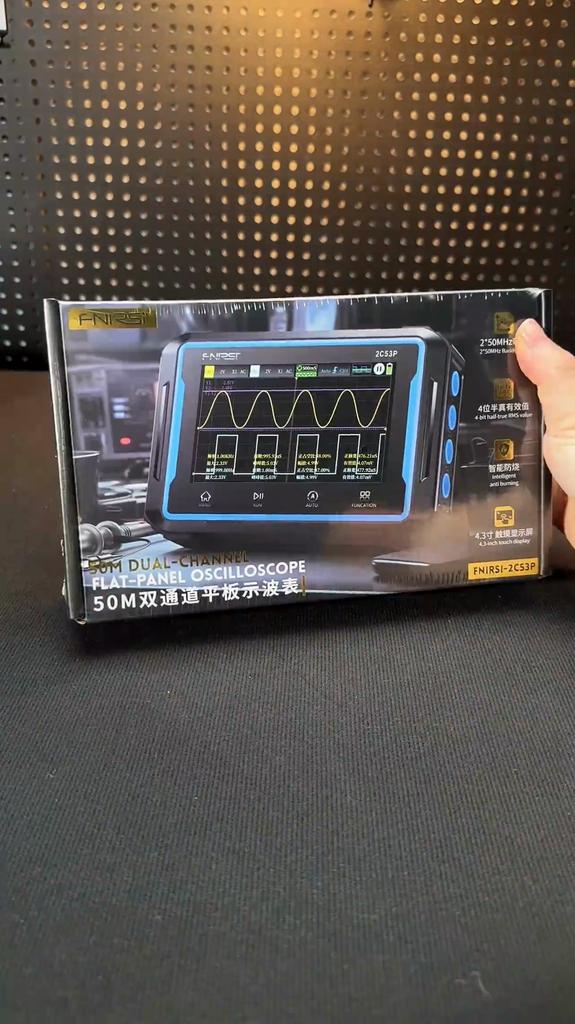

Стандартный упаковочный лист 2C53P
1. 2C53P (2-канальный сенсорный осциллограф-мультиметр 3 в 1) *1
2. P6100 Зонд *2
3. Зонд мультиметра * 1
4. Зонд с зажимом типа «крокодил» * 1
5. Кабель для передачи данных *1
6. Руководство по продукту *1
7. Сумка для хранения инструментов*1
