Драйвер двухмоторного двигателя 1A TB6612FNG Микроконтроллер
Описание:

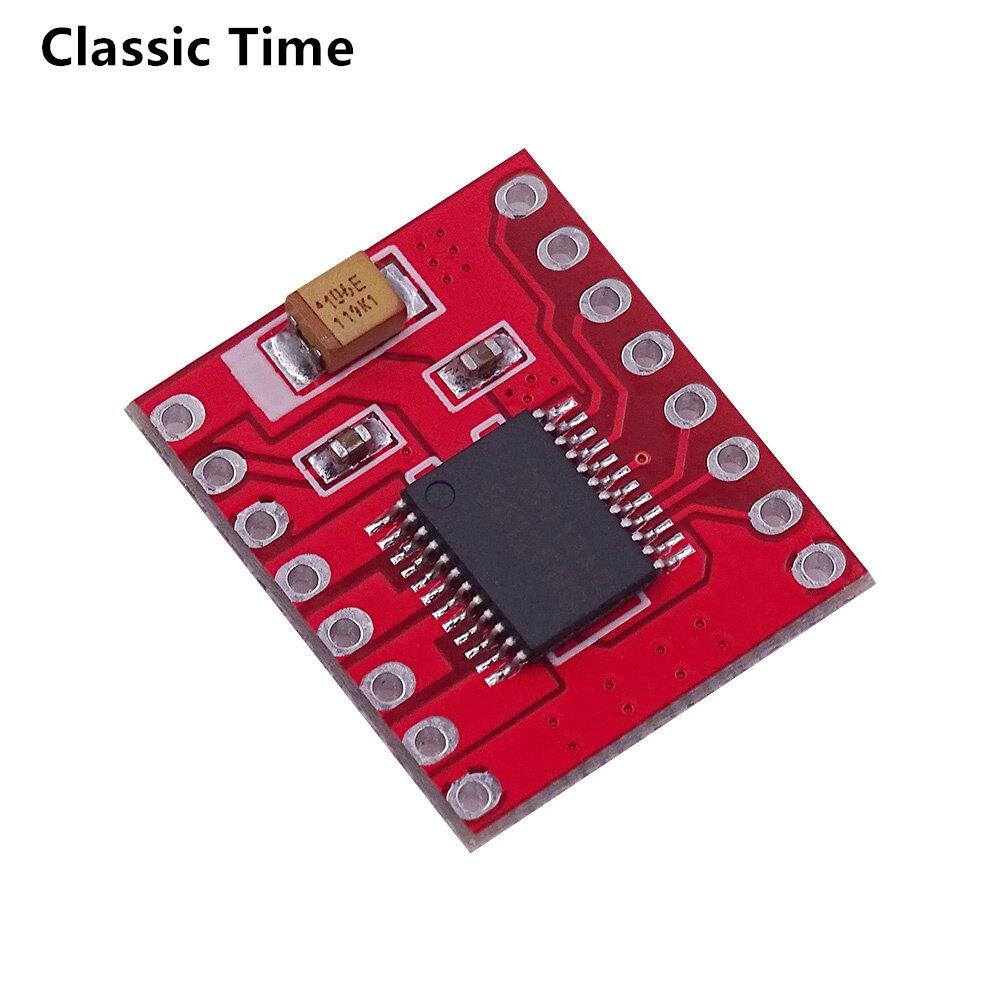

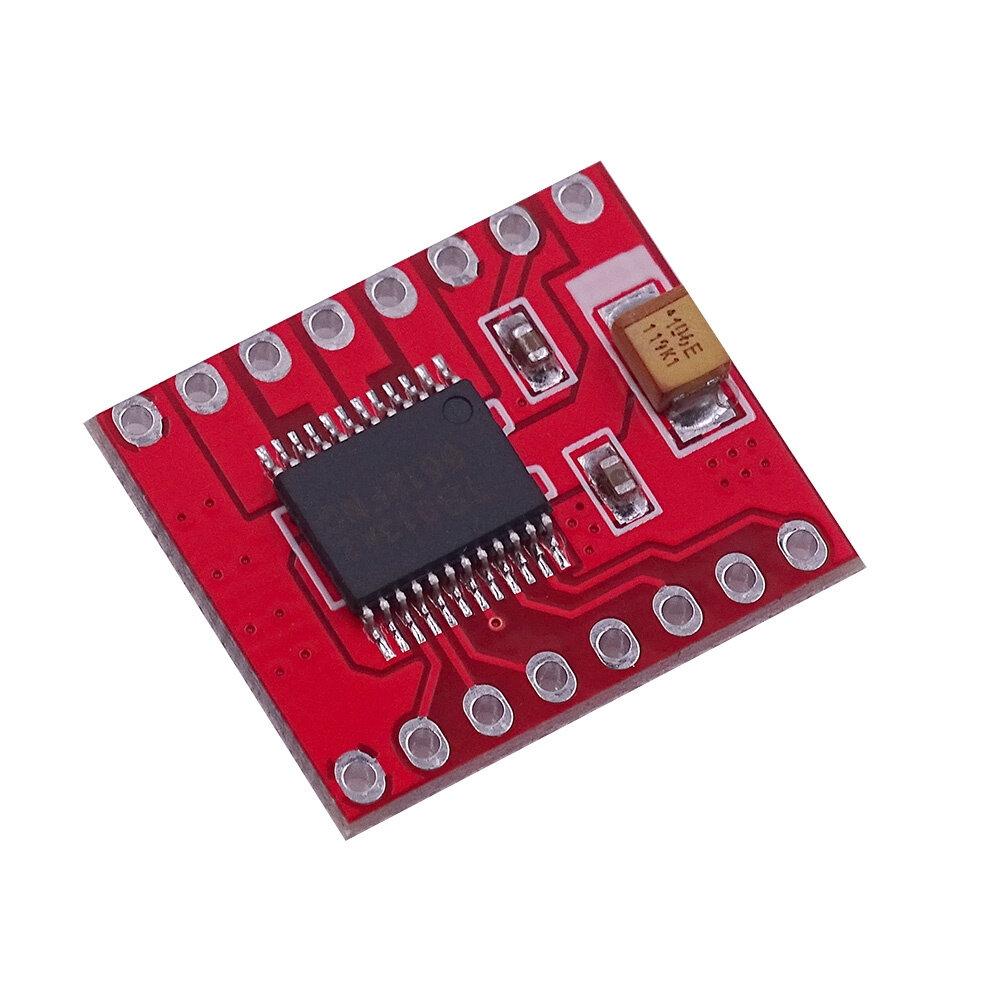

Драйвер двигателя TB6612FNG может управлять до двух двигателей постоянного тока при постоянном токе 1,2 А (3.2A пик). Два входных сигнала (IN1 и IN2) может использоваться для управления двигателем в одном из четырех функциональных режимов - CW, CCW, короткий тормоз и остановка. Два выхода двигателя (А и Б) может управляться отдельно, скорость каждого двигателя контролируется через входной сигнал ШИМ с частотой до 100 кГц. Вывод STBY должен быть поднят на высокий уровень, чтобы вывести двигатель из режима ожидания.. Логическое напряжение питания (VCC) может находиться в диапазоне 2,7-5,5 В постоянного тока, при этом питание двигателя (В.М.) ограничен максимальным напряжением 15 В постоянного тока. Выходной ток рассчитан до 1,2 А на канал (или до 3,2 А для короткого одиночного импульса). Плата поставляется со всеми установленными компонентами, как показано на рисунке. Конденсаторы разъединителя входят в состав обеих линий питания. Все контакты TB6612FNG разбиты на два коннектора шага 0,1 дюйма; контакты расположены таким образом, что входные контакты находятся с одной стороны, а выходные контакты - с другой.
Характеристики:
Напряжение питания: VM = 15 В макс., VCC = 2,7-5,5 В
Выходной ток: Iout=1.2A(в среднем) / 3,2А (вершина горы)
Управление в режиме ожидания для экономии энергии
CW/CCW/короткие тормозами двигатель управления режимами
Встроенная схема теплового отключения и схема обнаружения низкого напряжения
Все контакты TB6612FNG, разбитый на 0,1" расположенных контакты
Фильтрующие конденсаторы на обеих линиях питания
Габаритные размеры: 0,8х0,8"
В пакет включено: 1 х Драйвер для двух двигателей 1A TB6612FNG

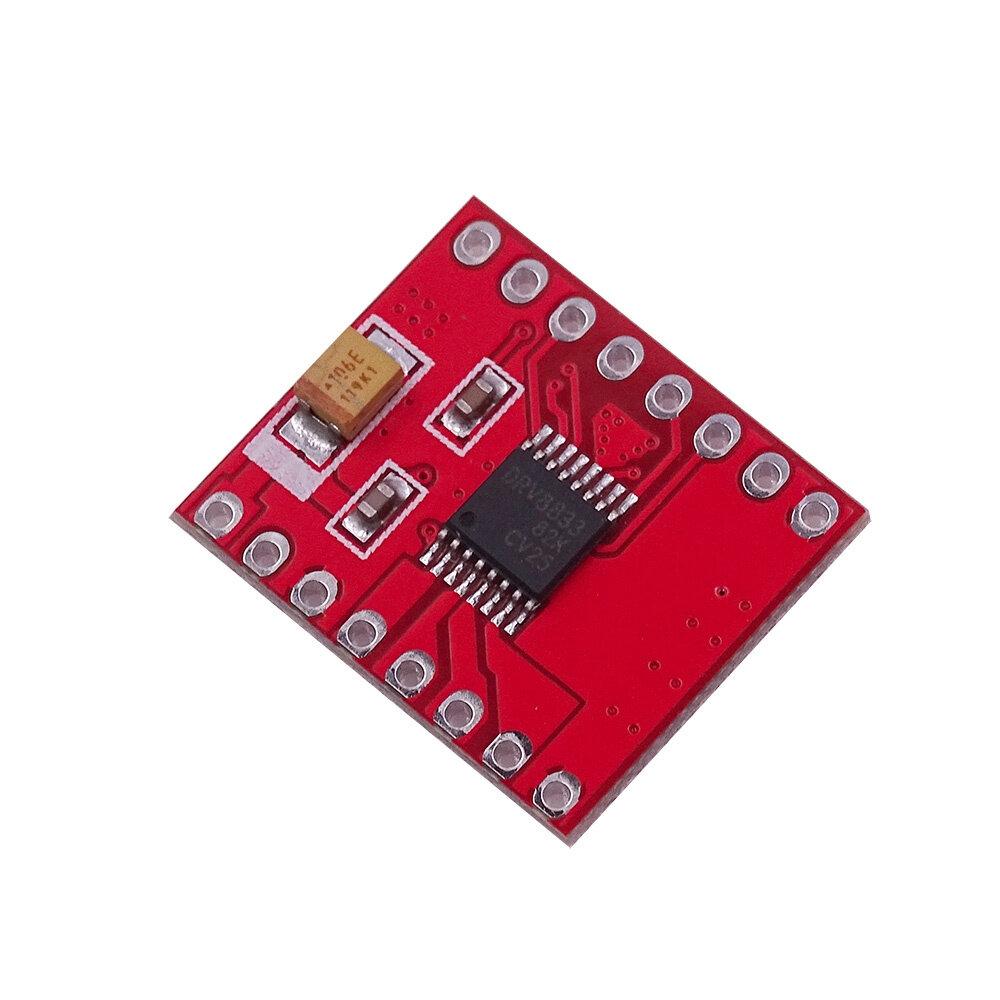

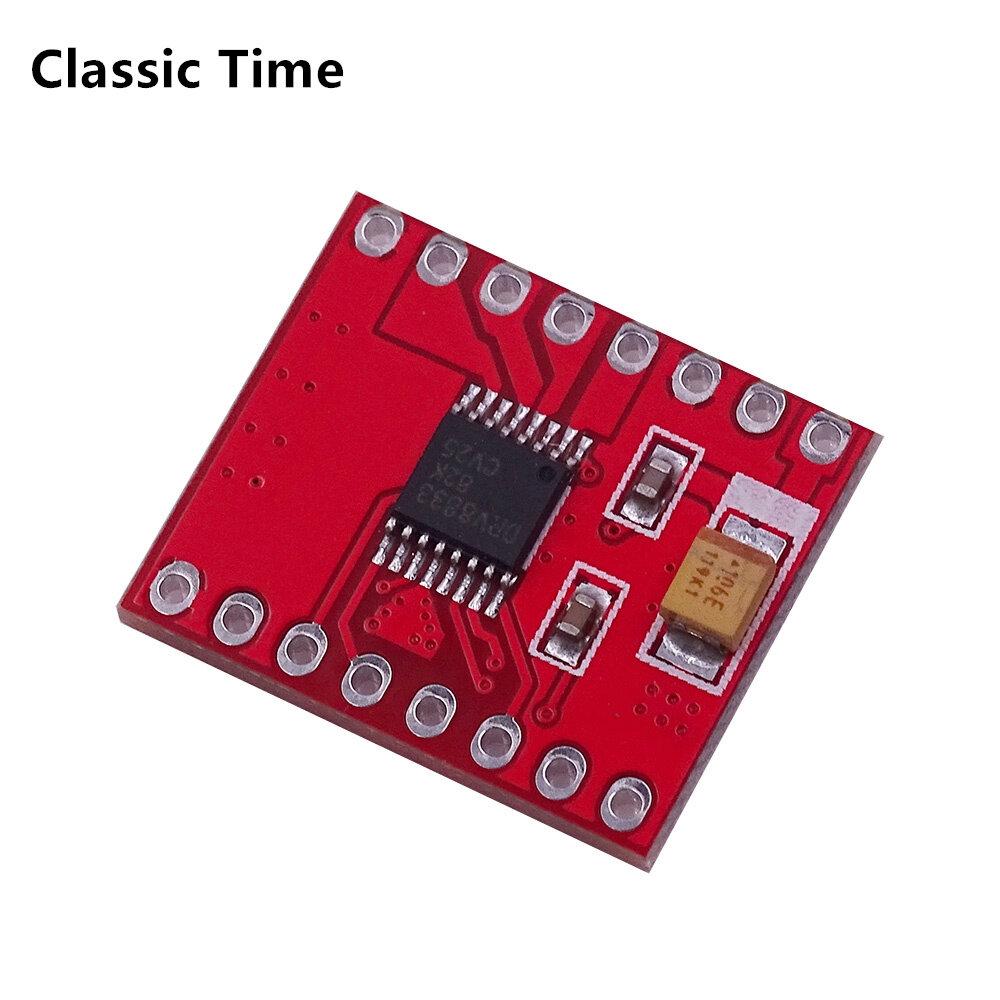

Модуль привода двигателя DRV8833 может напрямую заменить модуль привода tb6612, а контакты в основном совместимы.
Характеристики:
Размер: 18 * 21 мм
Входное напряжение: 2.7 В – 10.8 В
Выходной ток одного H-моста: 1,5 А, который может приводить в действие два двигателя замедления постоянного тока.
Встроенная защита от перегрузки по току, защита от короткого замыкания, блокировка под напряжением и защита от перегрева. С низким энергопотреблением в спящем режиме.
заявка: он может приводить в движение двигатель постоянного тока под напряжением 1,5 А и 4-проводной шаговый двигатель.
Описание булавки:
Ани1: порт управления логическим входом AO1, уровень 0-5 В.
Айн2: Порт управления логическим входом AO2, уровень 0–5 В.
Бни1: порт управления логическим входом Bo1, уровень 0-5 В.
БИН2: порт управления логическим входом Bo2, уровень 0-5 В.
AO1 и AO2 представляют собой один выходной порт H-моста, который подключается к двум контактам двигателя постоянного тока.
Bo1 и Bo2 представляют собой два выходных порта H-моста, которые соединены с двумя ножками другого внешнего прямого двигателя.
GND: земля.
В.М.: вывод питания микросхемы и двигателя, диапазон напряжения 2,7 В – 10,8 В.
СТБИ: заземленный или подвешенный чип не работает, нет выхода, подключен к 5 В; уровень 0-5В.
