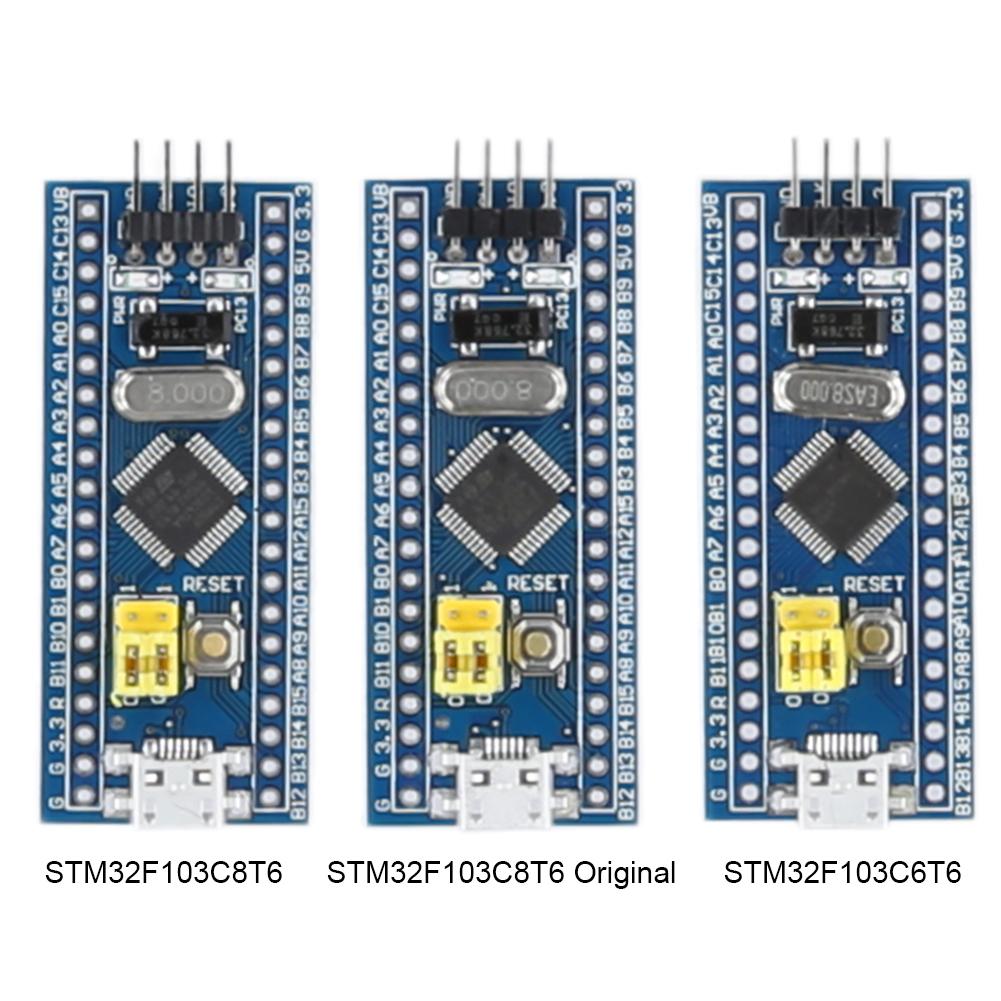

STM32F103C8T6/C6T6 Минимальная системная плата разработки, модуль ARM STM32, ядро микроконтроллера, обучающая плата для Arduino… Ещё
Цвет и размер
Описание

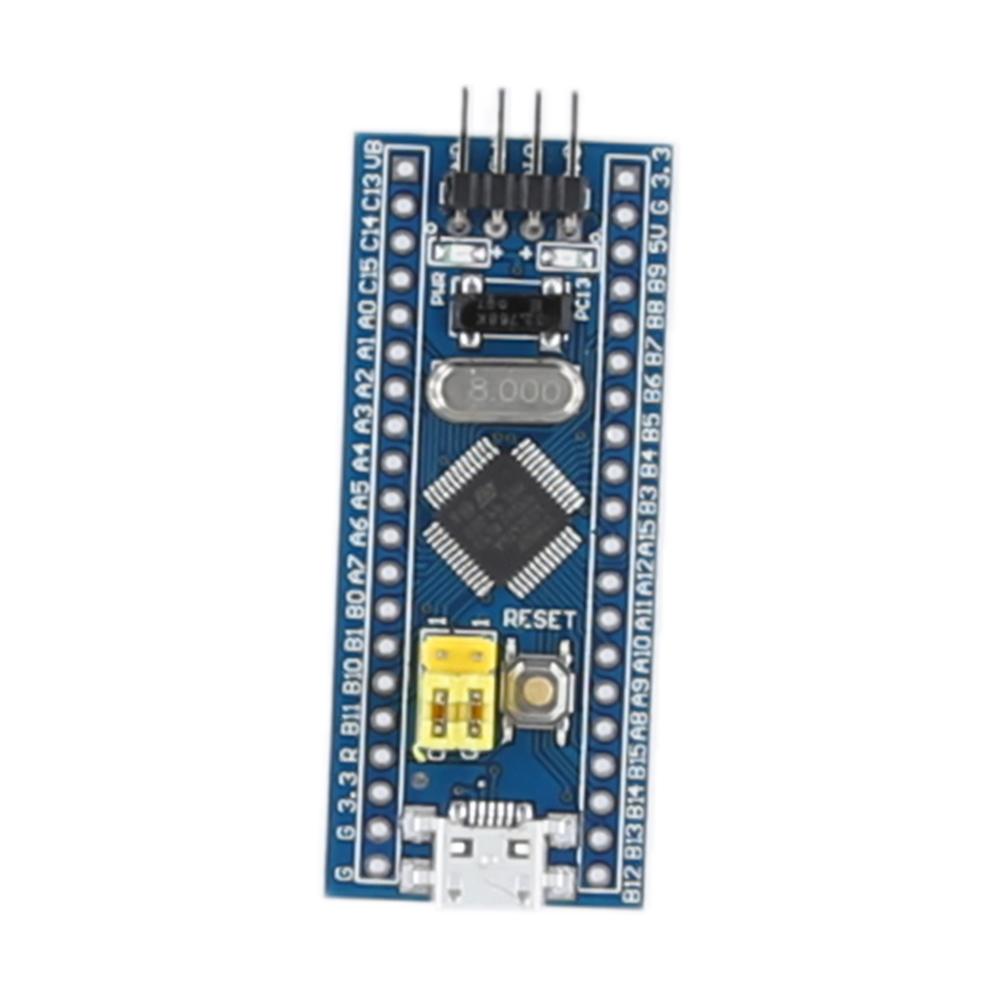

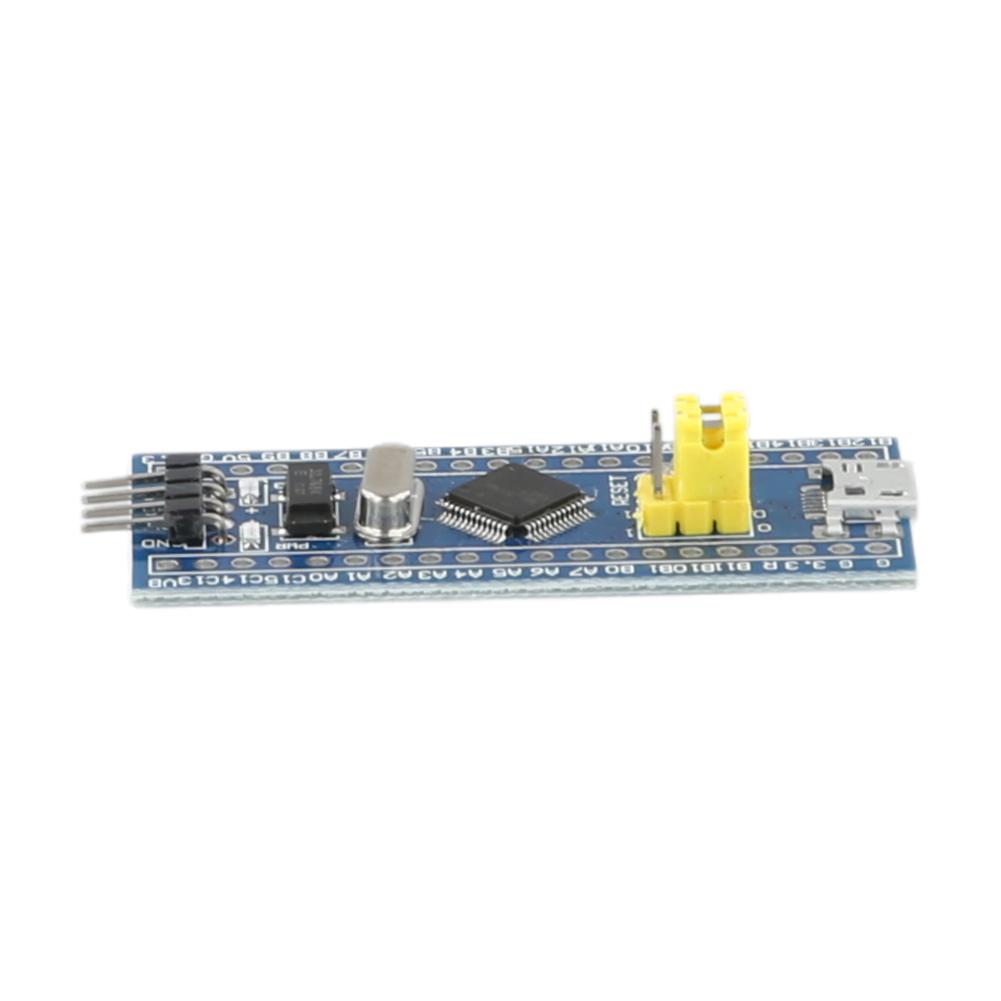

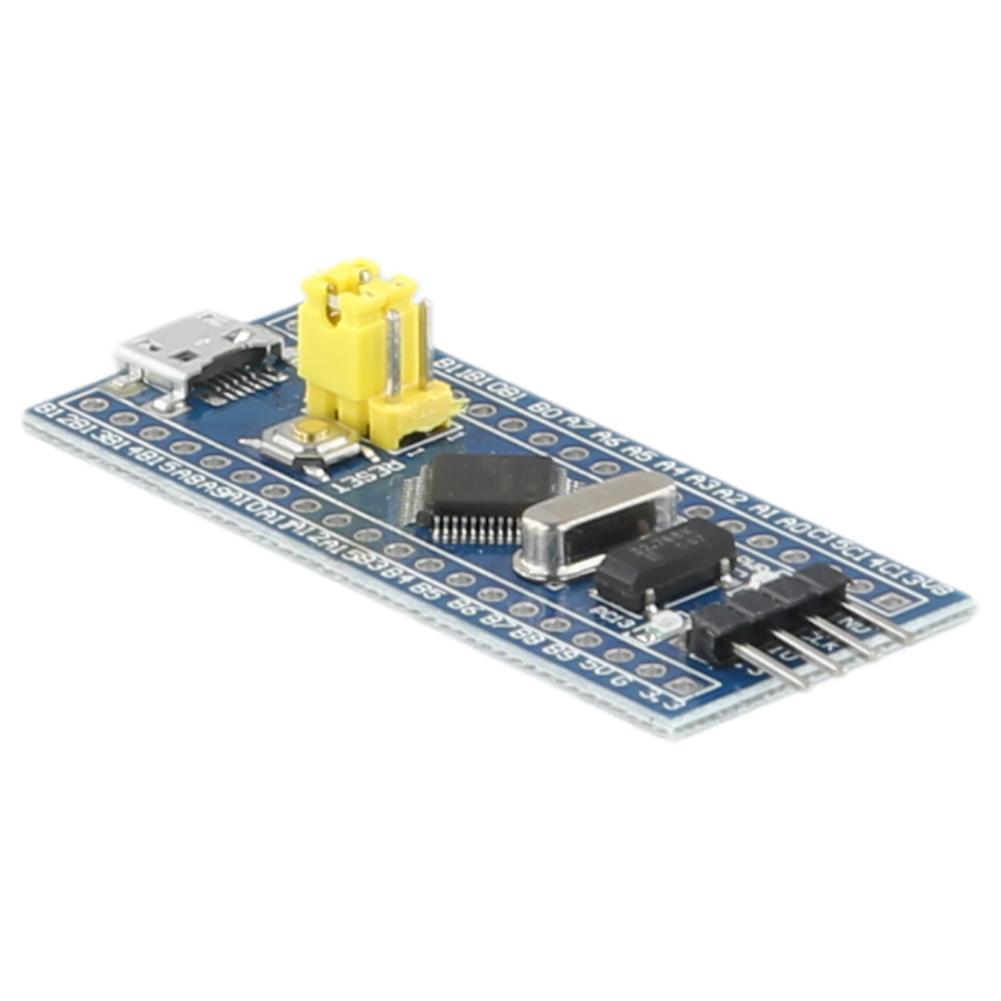

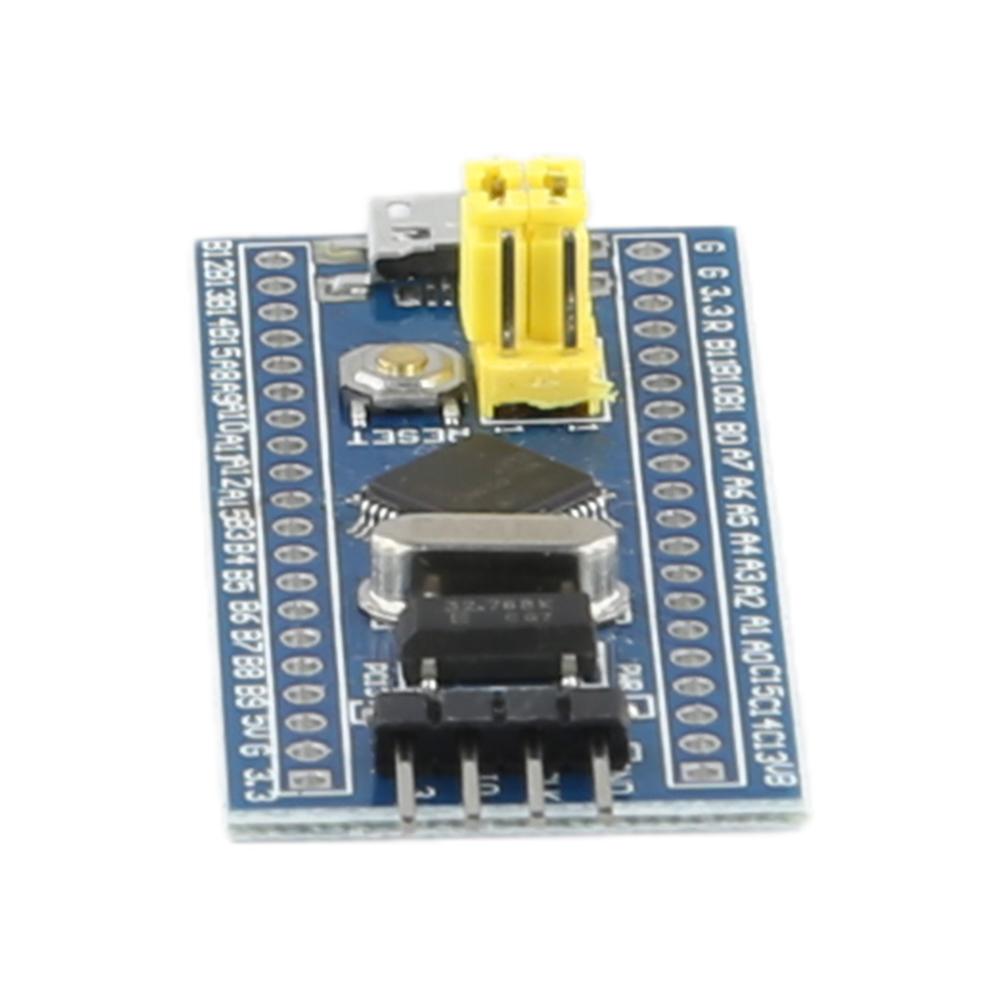

STM32F103C8T6/C6T6 Минимальный модуль платы разработки системы ARM STM32 Модуль платы разработки микроконтроллера для Arduino
Характеристики:
1. Улучшенная основная производительность: Наш минимальный модуль платы для разработки системы построен на базе мощного чипа STM32 с флэш-памятью емкостью 64 КБ и SRAM объемом 20 КБ, заключенного в корпус LQFP с 48 контактами, что обеспечивает быструю и эффективную работу для сложных задач и приложений..
2. Универсальные варианты подключения: Эта минимальная базовая обучающая плата, оснащенная 2 разъемами SPI, 3 разъемами USART, 2 разъемами I2C и 1 разъемом CAN для гибкого подключения, а также 37 портами ввода-вывода, предоставляет широкий спектр возможностей для подключения к различным устройствам, что делает ее идеальной для сложных электронных проектов и системные разработки.
3. Точная отладка и программирование.: Основная плата микроконтроллера поддерживает интерфейс JTAG/SWD для простой отладки, программирования и IAP, дополненный интерфейсом Micro USB для питания и связи, а также интерфейсом USART1, предоставляя пользователям беспроблемную и быструю настройку для нужд разработки..
4. Улучшенное управление питанием: Благодаря стабилизатору напряжения 3,3 В RT9193, обеспечивающему стабильный выходной ток до 300 мА, и интерфейсам источника питания как на 5 В, так и на 3,3 В, процессор системной платы ARM также оснащен светодиодным индикатором питания. (PWR) и пользовательский светодиод (ПК13) для прямой индикации состояния питания и работы, что повышает надежность и удобство использования устройства.

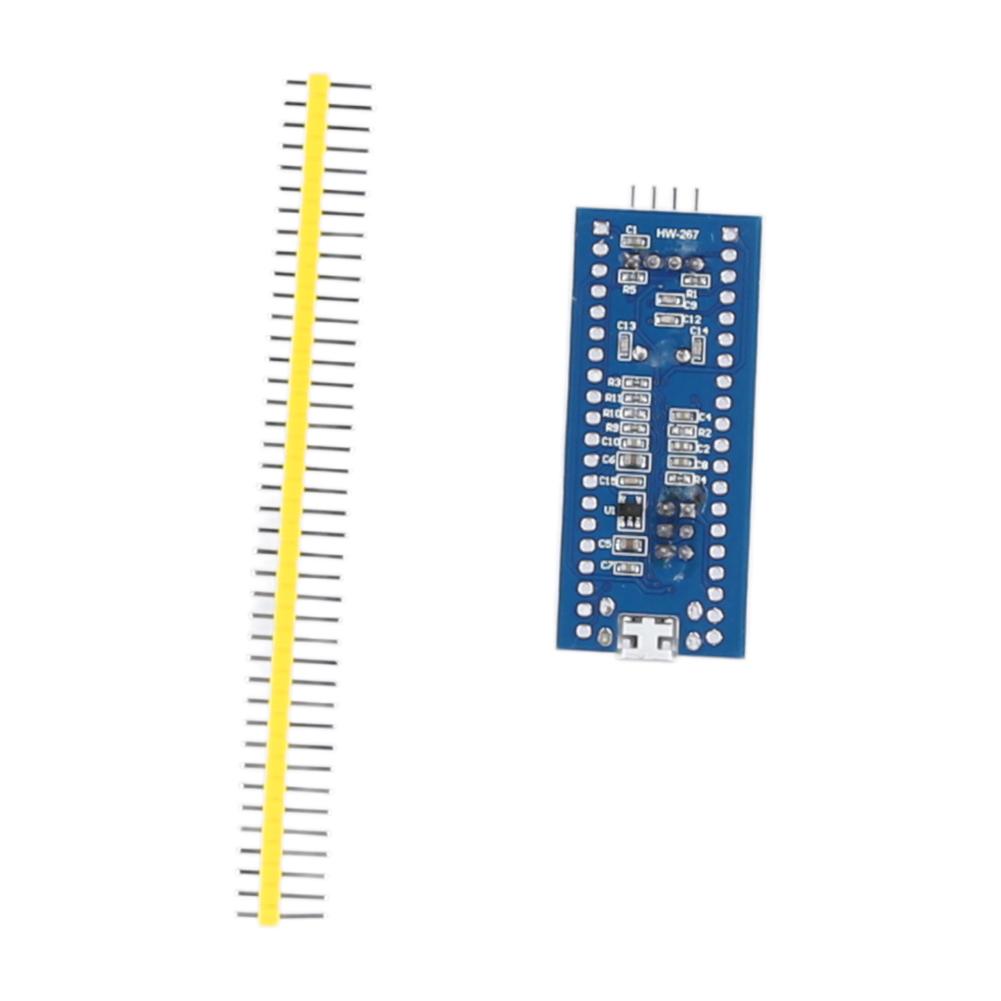

5. Настраиваемая физическая конфигурация: Модуль разработки ARM поставляется с непаянными контактными разъемами, что позволяет пользователям выбирать направление пайки, которое лучше всего соответствует их конкретному случаю использования.. Такой настраиваемый подход гарантирует, что плата может легко адаптироваться к различным конфигурациям и проектам, от образовательных сред до передовых инженерных приложений..
Технические характеристики:
Происхождение: Материковый Китай
Тип: модуль
Состояние: новый
Описание чипа:
Тип упаковки: LQFP
Количество контактов: 48
ядро: Кортекс-М3
Рабочая частота: 72МГц
Ресурсы хранения: Флэш-память 64 КБ, память SRAM 20 КБ
Ресурсы интерфейса: 2 порта SPI, 3 порта USART, 2 порта I2C, 1 CAN, 37 портов ввода-вывода
Аналого-цифровое преобразование: 2x АЦП (12 бит/16 каналов)
Таймеры: 3 таймера общего назначения и 1 расширенный таймер
Отладка Загрузка: Поддержка загрузки интерфейса отладки JTAG/SWD, поддержка IAP
РТ9193: Чип регулятора напряжения 3,3 В, максимальный выход 300 мА

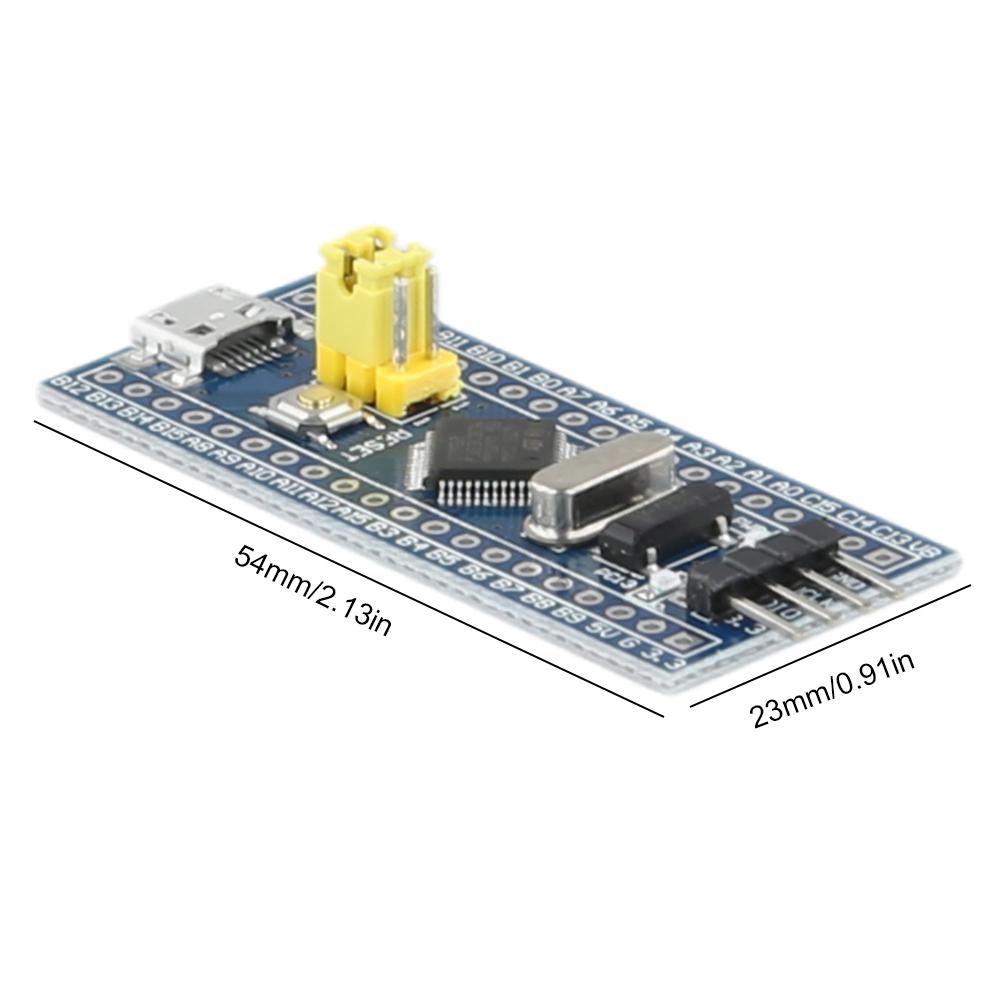

Размер товара: 54,00x23,00x12,00 мм/2,11*0,9*0,47 дюйма
Описание интерфейса:
1. Интерфейс SWD: поддержка моделирования, загрузки и отладки.
2. Интерфейс Mirco USB: источник питания и USB-связь, не поддерживает загрузку.
3. Интерфейс USART1: вы можете использовать USART1 для загрузки программы или использовать USART1 для связи.
4. Контактный интерфейс MCU: Распиновка всех контактов порта ввода-вывода, удобство подключения к периферийным устройствам..
5. Интерфейс ввода/вывода питания 5 В и 3,3 В: обычно используется для внешнего источника питания или общей обработки земли с другими модулями.
Описание другого устройства:
1. Индикатор питания (PWR): Состояние индикатора питания, может определить, стабильно ли питание.
2. Пользовательский светодиод (ПК13): удобен для тестирования выходов ввода-вывода или индикации работы программы.
3. Начните переход к выбору режима программирования.: (1, пользовательская флэш-память 2, SRAM 3, системная память).
4. Кнопка сброса: используется для сброса пользовательской программы чипа.
5. 8M кварцевый генератор: можно установить частоту так, чтобы основная частота системы составляла 72 МГц.
6. 32.768kHz кристалл: может использоваться для встроенного RTC или для калибровки.
уведомление:
Из-за различий в мониторах и эффектах освещения фактический цвет изделия может немного отличаться от цвета, показанного на изображениях.. Спасибо!
Пожалуйста, позвольте отклонению измерения 1-2 см из-за ручного измерения.
