12-24 В переключатель трюмного насоса, сигнализация, водонепроницаемая панель управления для очистки палубы корабля для лодочных трюмных насосов

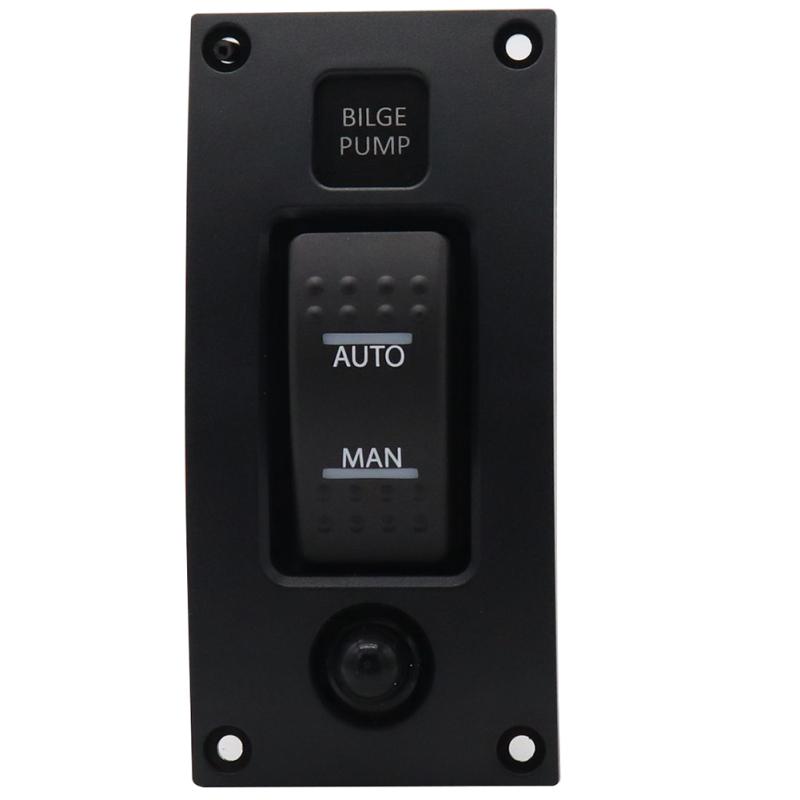

Описание Название предмета: Нижняя панель переключателя насоса модель: С4128 Материал: Изогнутые пластмассы цвет: черный Защита цепи: 20A автоматический выключатель сброса Ставка: DC12V 20A/24V 10A Глубина панели: 7.5см Размер: 5.4 * 4.8 * 11.4CM Размер установки: 10,3 * 4,3 СМ Размер упаковки: 11,5 * 7 * 8,5 СМ Вес нетто: 89 г Водонепроницаемый класс: IP66 Проверка подлинности CE В коплект входит: Панель * 1 Винт * 4 Инструкции * 1

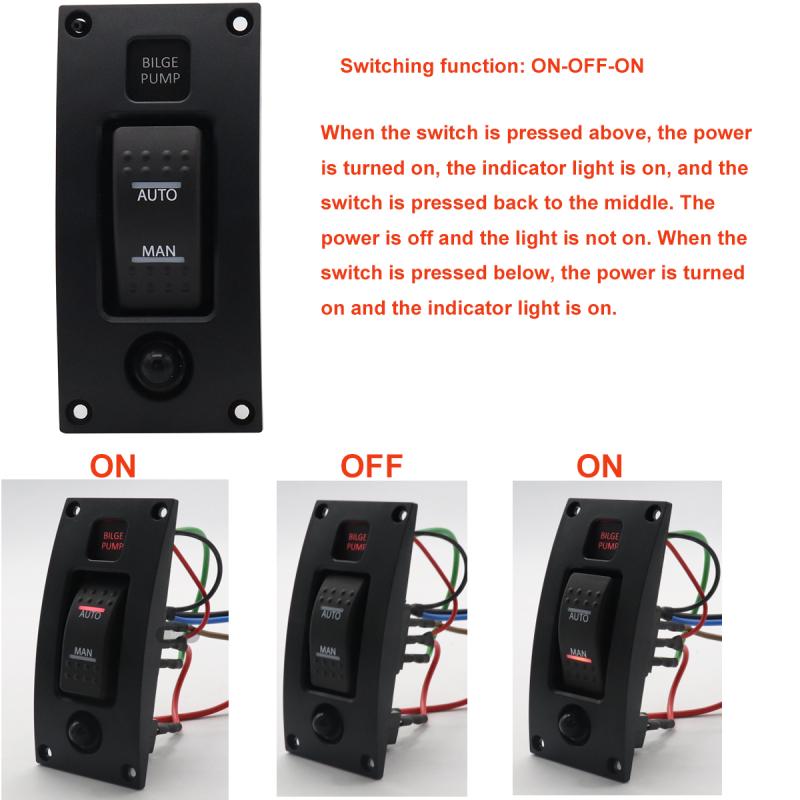

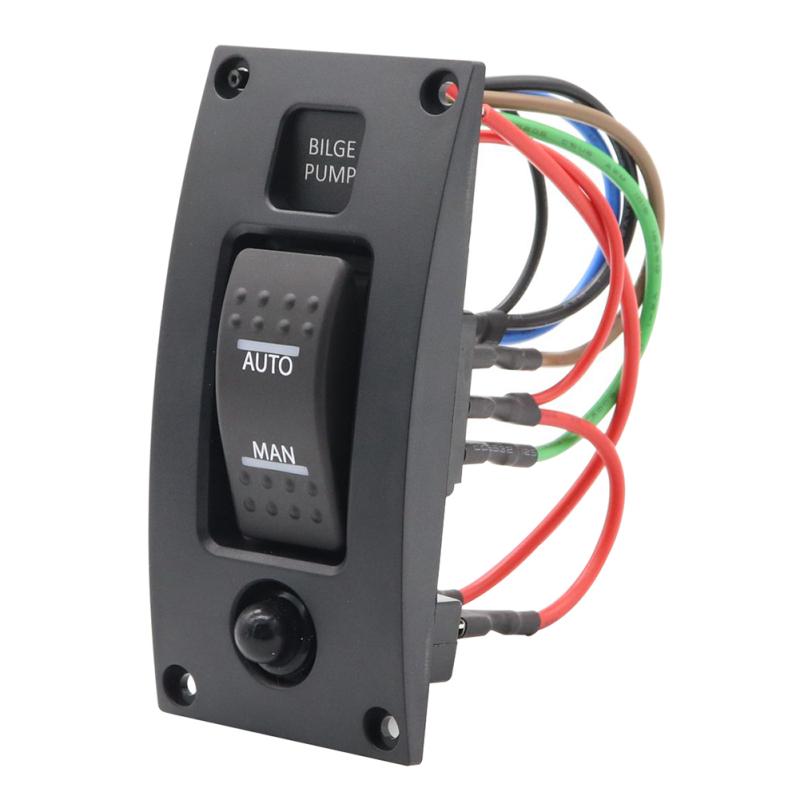

Инструкции по установке: 1. Отключите все источники питания (Переменный и постоянный ток) 2. Вырежьте отверстие позиции установки с помощью предоставленного шаблона 3.3.1 Подключите зеленый провод к одному концу поплавкового переключателя, а другой конец к положительному концу насоса. 3,2. Подключите коричневый провод к положительному концу насоса 3,3. Подключите синий провод к отрицательному концу насоса 3.4. Подключите положительный провод красного цвета к батарее источника питания постоянного тока, а отрицательный питатель черного цвета к отрицательному от сети постоянного тока (аккумулятор или шина) 4. Панель переключателя с саморезом. 5. Снова подключите все источники питания переменного и постоянного тока, откройте и закройте все цепи ответвлений и проверьте, правильно ли работает панель. 5,1. Когда переключатель находится в ручном положении (ЧЕЛОВЕК), MAN LENS на переключателе будет излучать свет, указывающий на то, что oump работает. Насосы могут работать должным образом независимо от того, есть вода или нет (Пожалуйста, используйте с осторожностью) 5,2. Когда переключатель находится в автоматическом положении, автоматический объектив на переключателе будет светиться. Если уровень воды выше поплавкового переключателя, насос автоматически издаст «рурный» звук, и объектив человека загорится.
