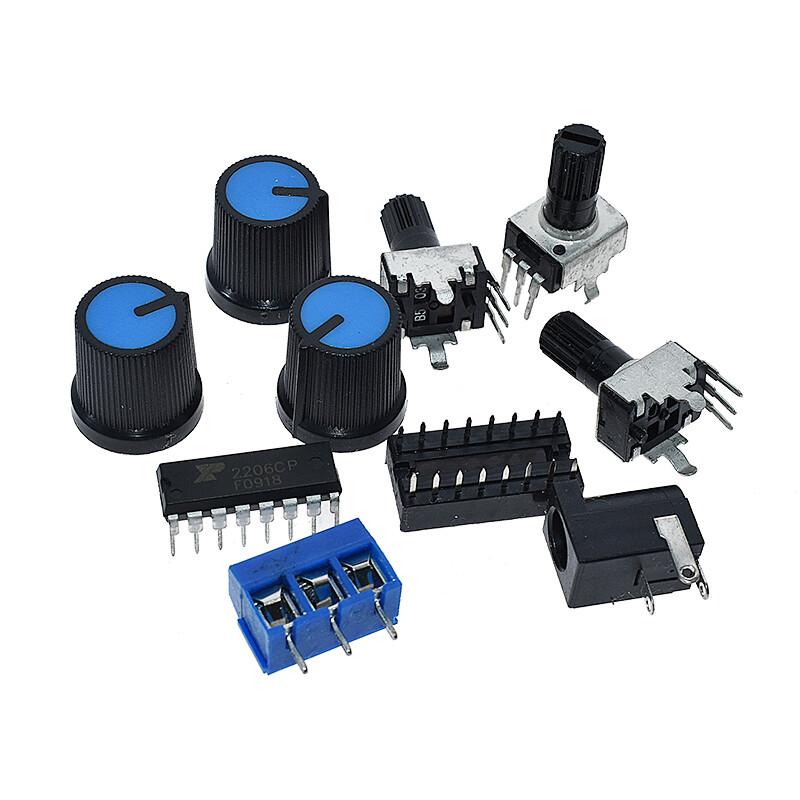

XR2206 функциональный генератор сигналов постоянного тока, набор для самостоятельного изготовления, синусоидальный/треугольный/квадратный выход, генератор сигналов 1 Гц-1 МГц, регулируемый модуль

Характерная черта:

Питание: Вход постоянного тока 9-12 В

Сигналов: Квадрат, синус и треугольник

Импеданс: 600 Ом + 10%

Частота: 1Гц - 1МГц

СИНУСОИДАЛЬНАЯ ВОЛНА

Амплитуда: 0 - 3 В при входе постоянного тока 9 В

Искажение: Менее 1% (на 1 кГц)

Плоскостность: +0,05 дБ 1 Гц - 100 кГц

КВАДРАТНАЯ ВОЛНА

Амплитуда: 8В (нет загрузки) на входе постоянного тока 9 В

Время нарастания: Менее 50 нс (на 1 кГц)

Время падения: Менее 30 нс (на 1 кГц)

Симметрия: Менее 5% (на 1 кГц)

ТРЕУГОЛЬНАЯ ВОЛНА

Амплитуда: 0 - 3 В при входе постоянного тока 9 В

Линейность: Менее 1% (до 100 кГц) 10мА
