A4988 Драйвер шагового двигателя + радиатор Радиатор для 3D-принтера
Краткое введение

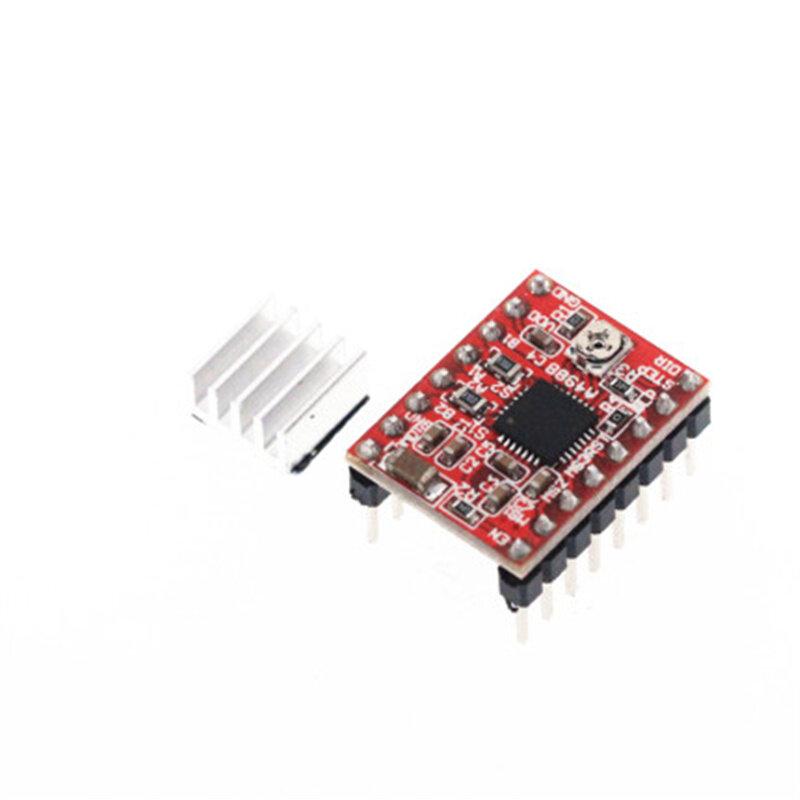

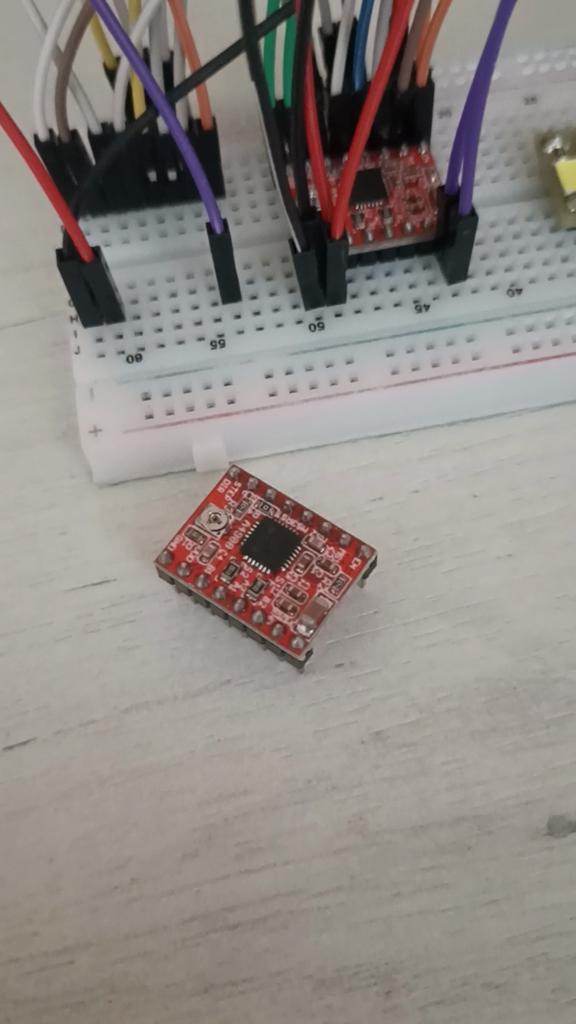

A4988 - это полный микростеповый драйвер двигателя со встроенным транслятором для простоты работы. Данный продукт доступен в полном, половинном, 1/4, 1/8 и 1/16 ступенчатом режимах работы биполярных шаговых двигателей, выходной привод мощностью до 35 В и ± 2 А. A4988 включает в себя фиксированный регулятор тока вне времени, регулятор в медленных или смешанных режимах распада. Конвертер A4988 является ключом к простой реализации. До тех пор, пока «шаговый» вход, вводя один импульс, приводит двигатель в движение одним микрошагом. Отсутствуют таблицы фазовых последовательностей, высокочастотные управляемые линии или сложные интерфейсы для программирования. Интерфейс A4988 очень подходит для сложных микропроцессоров, которые недоступны или перегружены.
В микроступенчатой работе управление измельчением A4988 внутри автоматически выбирает режим затухания тока (Медленный или смешанный). В режиме смешанного распада устройство изначально устанавливается на фиксированное время простоя при некотором быстром затухании, затем остальная часть медленного простоя затухания. Схема управления током смешанного затухания приводит к снижению шума звукового двигателя, повышению точности шага и снижению энергопотребления. Предусмотрена внутренняя схема управления синхронной ректификацией для улучшения широтно-импульсной модуляции (PWM) потребляемая мощность при эксплуатации. Защита внутренней цепи включает в себя: тепловое отключение с гистерезисом, блокировкой при недостаточном звучении (УВЛО), и защита от перекрестного тока. Специальная последовательность питания.
A4988 поверхностный монтаж QFN корпус (ES), размер 5 мм × 5 мм, номинальная общая высота упаковки 0,90 мм, с открытой прокладкой для улучшенного рассеивания тепла. Этот пакет Pb (суффикс-Т), со 100% матовым оловянным покрытием свинцовой рамы.
Характеристики и преимущества
Низкий RDS (На) Выход
Автоматическое определение / выбор режима затухания тока
Смешивание с режимами медленного тока распада
Синхронное выпрямление для рассеивания малой мощности
Внутренний UVLO
Защита от перекрестных токов
3,3 и 5 В совместимый логика питания
Схема теплового отключения
Защита от замыкания на землю
Защита от короткого замыкания нагрузки
Дополнительные режимы шага пять: полный, 1/2, 1/4, 1/8 и 1/1
О Drv8825
Вступление:

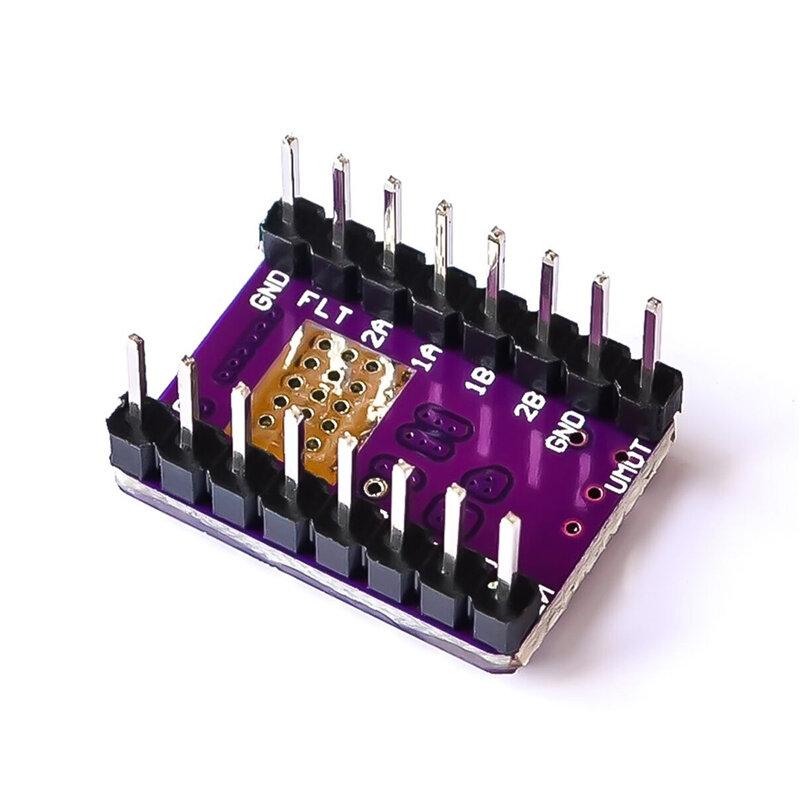

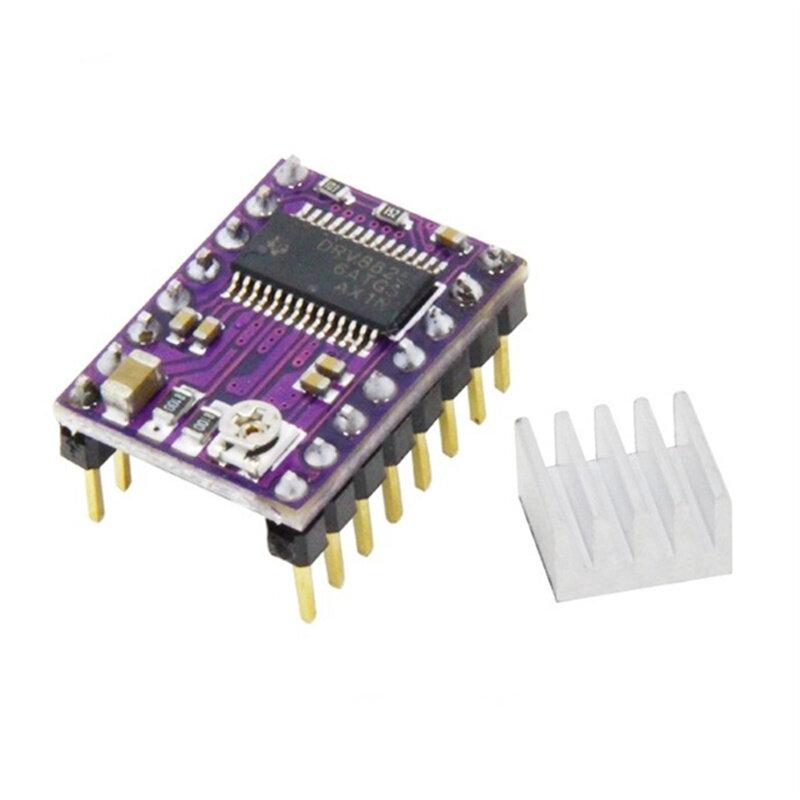

Держатель шагового драйвера двигателя DRV8825 является платой прорыва для драйвера биполярного шагового двигателя DRV8825 от TI.
Модуль имеет распиновку и интерфейс, которые почти идентичны нашим держателям шагового двигателя A4988, поэтому его можно использовать в качестве более высокопроизводительной замены для этих плат во многих приложениях.
DRV8825 оснащен регулируемым ограничением тока, защитой от перегрузки по току и перегреву, а также шестью микрошагами (до 1/32 шага). Он работает от 8,2 до 45 В и может выдать до примерно 1,5 А на фазу без радиатора или принудительного потока воздуха. (рассчитан на до 2,2 А на катушку при достаточном дополнительном охлаждении).
Характеристики:
Простой интерфейс управления шагом и направлением
Шесть различных ступенчатых разрешений: полный шаг, полушаг, 1/4 шага, 1/8 шага, 1/16 шага и 1/32 шага
Может взаимодействовать непосредственно с 3,3 В и 5 V систем
Тепловое отключение при перегреве, отключение по току и блокировка при пониженном напряжении
Защита от короткого заземления и короткой нагрузки
4-слой, 2 унции меди КСП для улучшения теплоотдачи
Воздействию лудящийся землей панели ниже драйвер IC на нижней части КСП
Размер модуля, контакты и интерфейс во многом соответствуют размерам наших опорных двигателей A4988 (Дополнительные сведения см. в нижней части этой страницы)
Регулируемое регулирование тока позволяет установить максимальный выходной ток с помощью потенциометра, который позволяет использовать напряжения выше номинального напряжения шагового двигателя для достижения более высоких скоростей шага
Интеллектуальное управление измельчением, которое автоматически выбирает правильный режим затухания тока (быстрый распад или медленный распад)
45 V напряжение питания
Встроенный регулятор (не требуется внешний логический источник напряжения)
Возврат по недоставке
