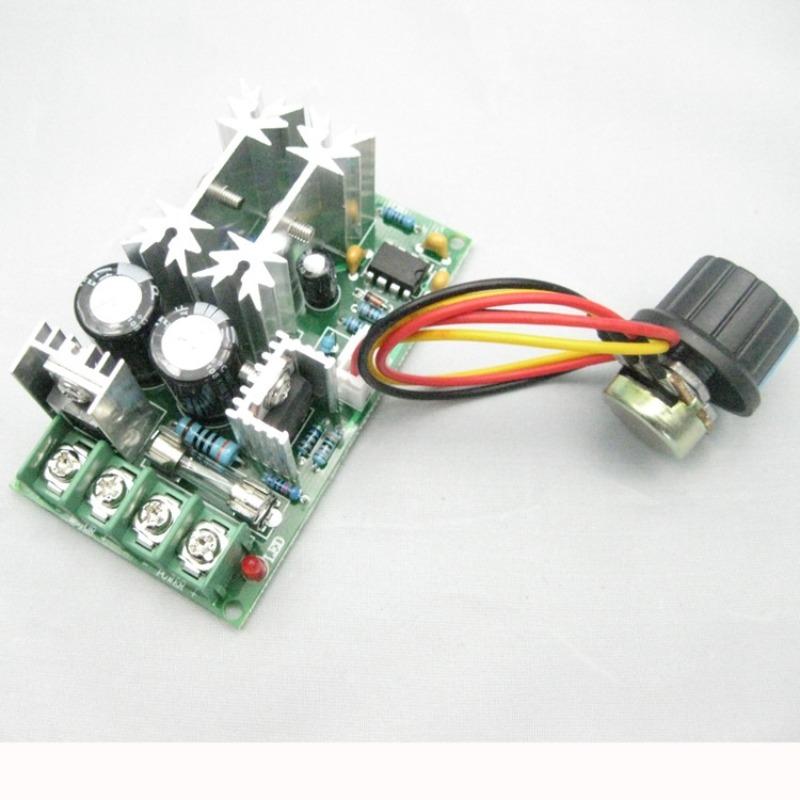

Регулятор скорости двигателя постоянного тока с ШИМ, переключатель постоянного тока 20 А, регулятор напряжения тока 10-60 В, модуль привода высокой мощности с ШИМ 60 А, 12 В, 24 В, 36 В, 48 В

Технический индекс Входное напряжение: Выходное напряжение DC10-60В: линейный под нагрузкой Выходной предел тока: 20А (использовать 10A в течение длительного времени, в пределах 450 Вт, обратите внимание на то, чтобы модуль оставался беспрепятственным и в условиях рассеивания тепла) Непревзойденная мощность: 1200W

Тип регулирования скорости: метод регулирования скорости тока: потенциометр (линейный)

Диапазон рабочего цикла регулирования скорости: 0-100% частота управления: 25КГЦ

Тип проводки: Барьерная клемма, длина провода ручки: 20см

Размер модуля: длина * ширина * высота 77мм*45мм*28мм нетто

Установочный размер материнской платы: длина * ширина 73 мм * 40 мм, отверстие для установки потенциометра: 7мм

Монтажная схема Перед включением питания убедитесь, что положительные и отрицательные соединения верны. Не прикасайтесь к теплоотводу с проводкой, которая может сжечь печатную плату. Обратите внимание, что это не модуль питания, он должен быть подключен к двигателю для регулировки скорости, и выход мультиметра не изменится, если двигатель не подключен.

Вход постоянного тока в пределах 9-60 В Источник питания: МОЩНОСТЬ+ ПОУР- двигатель: ДВИГАТЕЛЬ+ ДВИГАТЕЛЬ-

Пожалуйста, обрати внимание: 1. Этот регулятор скорости используется для щеточных двигателей постоянного тока. 2. Он не подходит для регулирования скорости бесщеточных двигателей постоянного тока.; он также не может быть использован в качестве регулятора напряжения или регулятора!
