XH-M411 Повышающий модуль от 3 В до 35 В постоянного тока в 5 В-45 В постоянного тока Цифровой вольтметр Повышающий модуль постоянного тока Плата повышающего преобразователя 5 А Мощность, регулируемая по напряжению

XH-M411 Повышающий модуль от 3 В до 35 В постоянного тока в 5 В-45 В постоянного тока Цифровой вольтметр Повышающий модуль постоянного тока Плата повышающего преобразователя 5 А Мощность, регулируемая по напряжению

Характерная черта:

Это мощный модуль питания DC-DC boost для электрооборудования, цифровых изделий и т.д.. Вы можете использовать его для создания регулируемого источника питания своими руками, входное напряжение составляет 3–35 В, выходное напряжение можно регулировать в диапазоне 5–45 В.. Монолитная интегральная схема, цифровое программирование, точное управление, надежное и долговечное.

Силовой индуктор 0,9 Втч оснащен совершенно новым оригинальным дисплеем переключения входа и выхода IC, входные и выходные клеммы имеют конструкцию винтовых клемм для облегчения подключения и отключения проводов.. Конструкция с высоким выходным током USB и 2,5 А позволяет определять сопротивление и одновременно заряжать телефон.

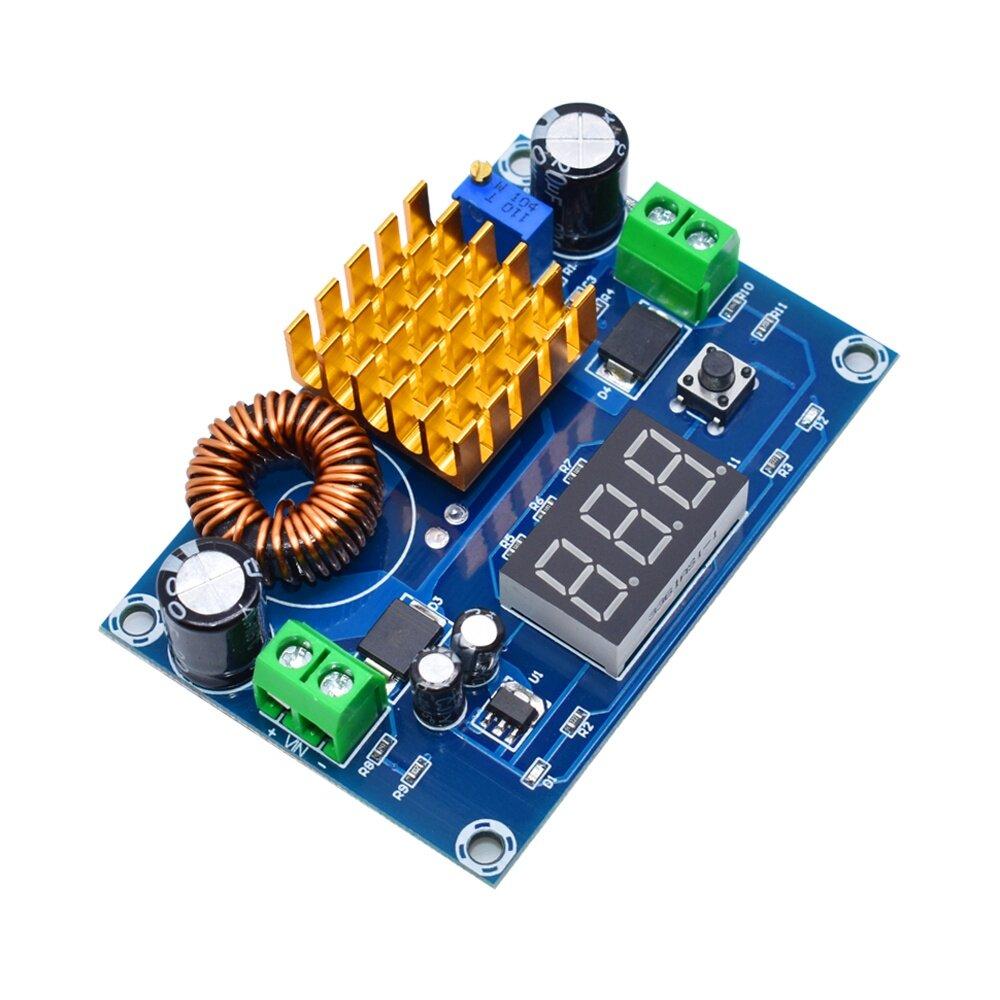

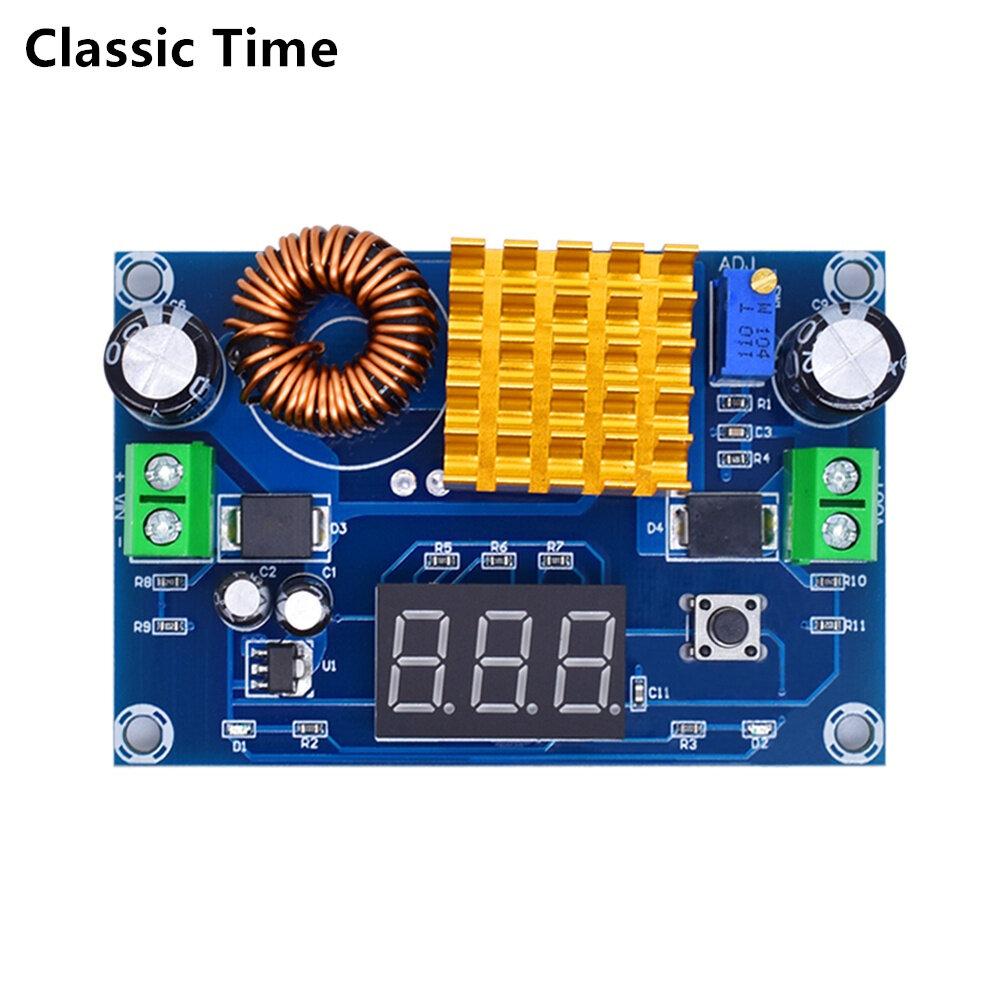

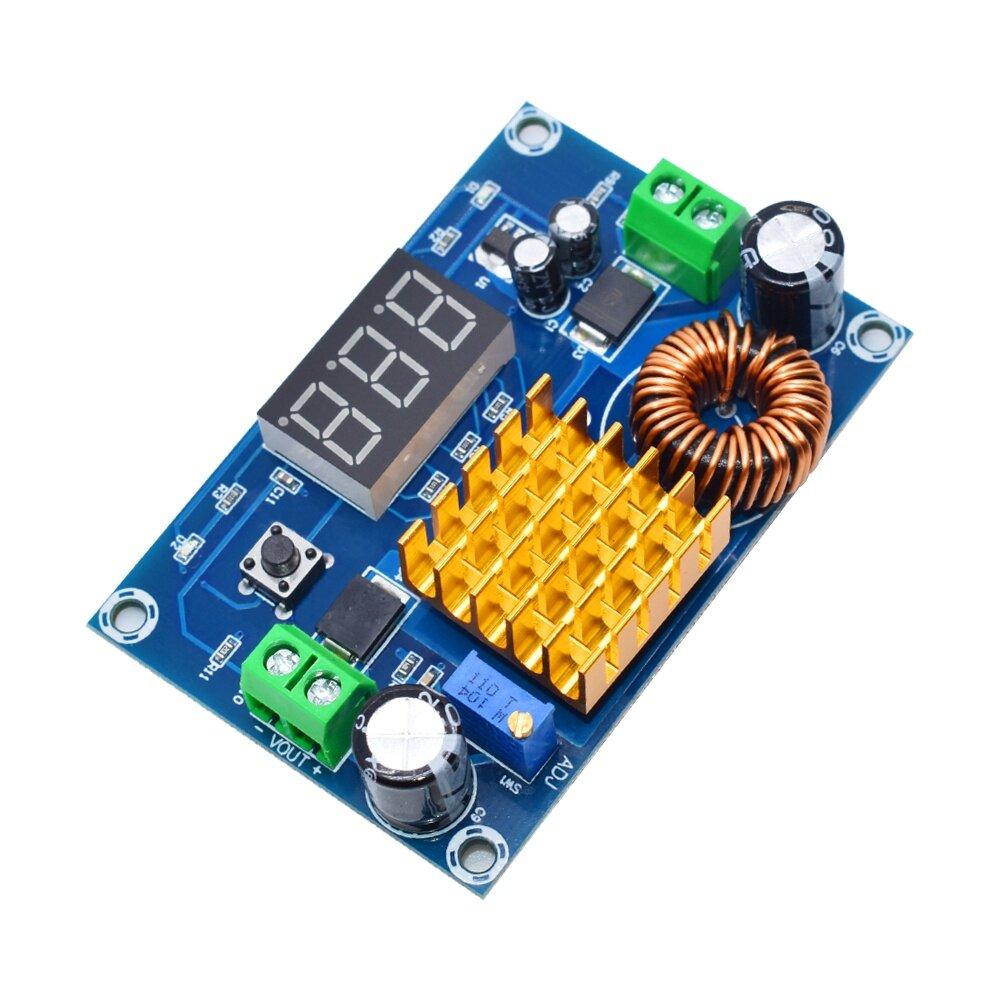

Модуль имеет катушку индуктора, медный радиатор, высокоточный потенциометр (ускорение по часовой стрелке, шаг вниз против часовой стрелки), цифровой индикатор напряжения трубки (напряжение дисплея более интуитивно понятно), входной индикатор и индикатор вывода и другие части. Более удобные в использовании, более полные функции.

Источник питания для вашего электронного оборудования, вы можете установить выходное значение в соответствии с напряжением вашей системы. DIY мощный мобильный блок питания для ноутбука с литиевой батареей большой емкости 12 В, используйте свой ноутбук, как вам нравится. DIY высоковольтный мобильный источник питания с одноэлементной литиевой батареей. Он поставляется с интерфейсом USB и идентификационным резистором и имеет большой токовый выход 2,5 А, заряжает несколько мобильных телефонов одновременно. Блок питания регулятора солнечной панели.

После ввода блока питания (3–35 В), индикатор ввода загорается и модуль работает нормально, отрегулируйте синюю ручку потенциометра (Обычно поворачивают по часовой стрелке, чтобы увеличить вращение против часовой стрелки и шаг вниз) и используйте мультиметр для определения выходного напряжения до тех пор, пока оно не понадобится. Если выходное напряжение модуля не может быть отрегулировано, оно всегда равно входному напряжению.

Технические характеристики:

модель: XH-M411

Входное напряжение: 3В-35В

Выходное напряжение: 5В-45В

Входной ток: 5A(Вершина горы)

Диапазон отображения напряжения: 5В-30В(Если входное напряжение ниже 4,5 В, оно не будет отображаться)

Ошибка отображения напряжения: ±0,1 В

Размер: 72 * 48 * 16 мм / 2,83 * 1,89 * 0,63 "

уведомление:

Это модуль наддува, поэтому выходное напряжение должно быть выше входного напряжения.

Пиковый выходной ток составляет менее 5 А.

Этот комплект требует профессиональных знаний и способностей, пожалуйста, убедитесь, что вы знаете, как его использовать.

Инструкция:

1. Подключите модуль к источнику питания (4,5-40 В), индикатор входного сигнала горит, и модуль работает нормально.

2. Отрегулируйте синюю ручку потенциометра (Обычно поворачивают по часовой стрелке, чтобы сделать шаг вверх, и поворачивают против часовой стрелки, чтобы сделать шаг вниз) и проверьте выходное напряжение с помощью мультиметра до тех пор, пока оно не будет соответствовать требованиям.

3. Если выходное напряжение модуля не может быть отрегулировано, что означает, что оно всегда равно входному напряжению, пожалуйста, поверните потенциометр против часовой стрелки в течение нескольких кругов, тогда напряжение может быть отрегулировано нормально.
