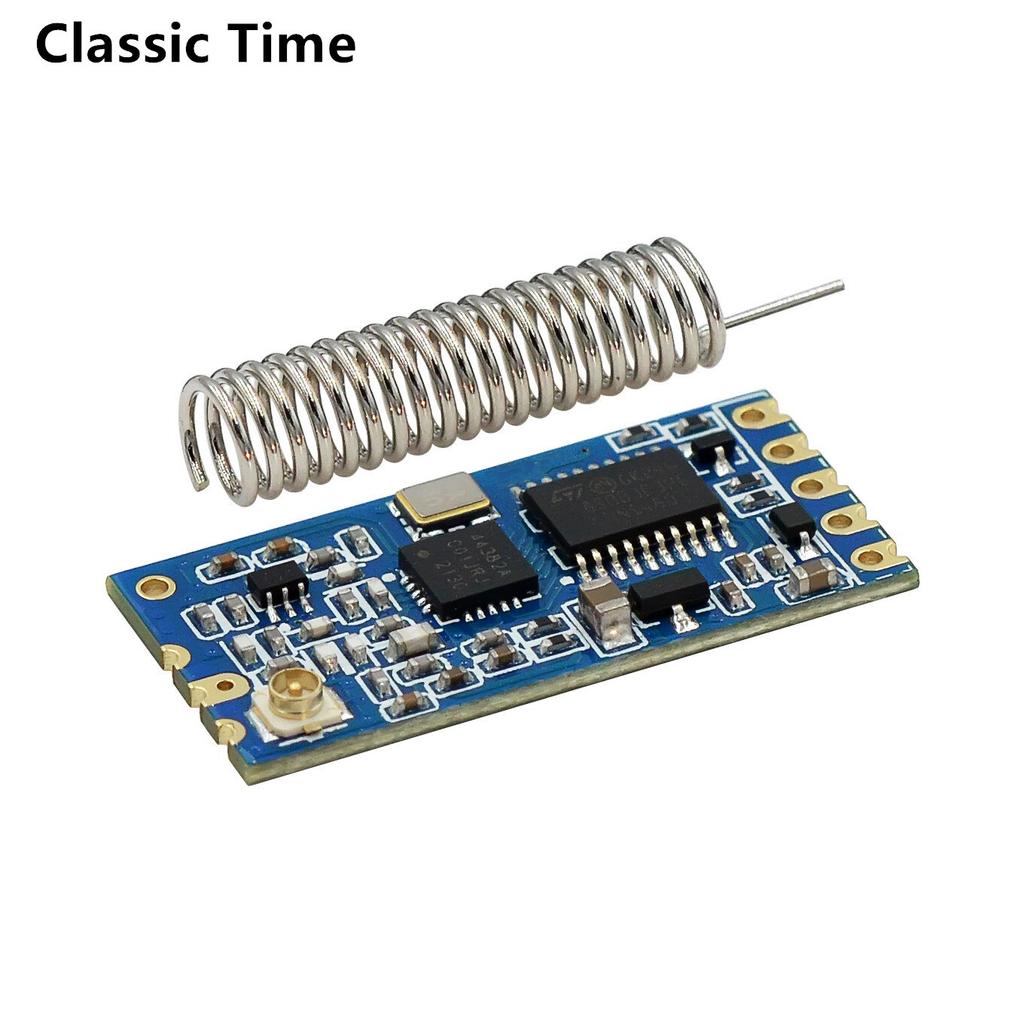

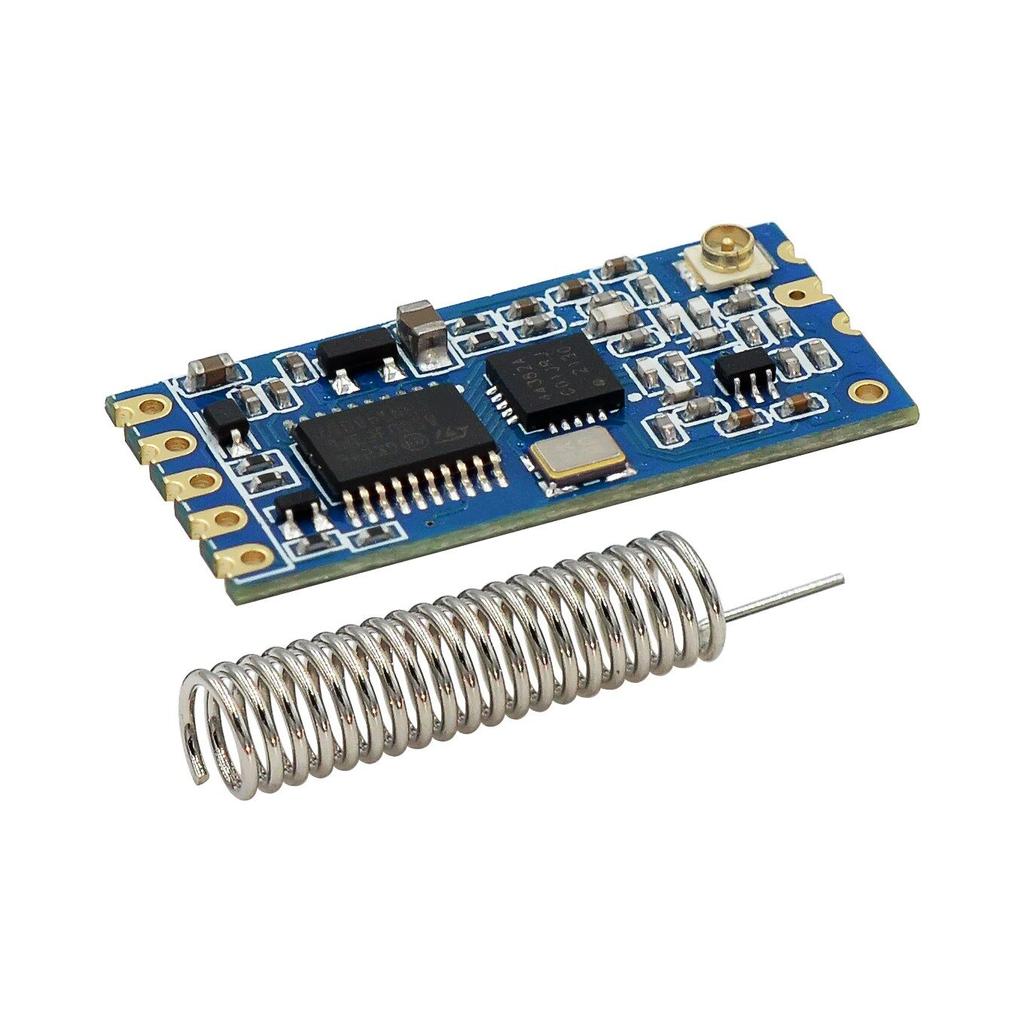

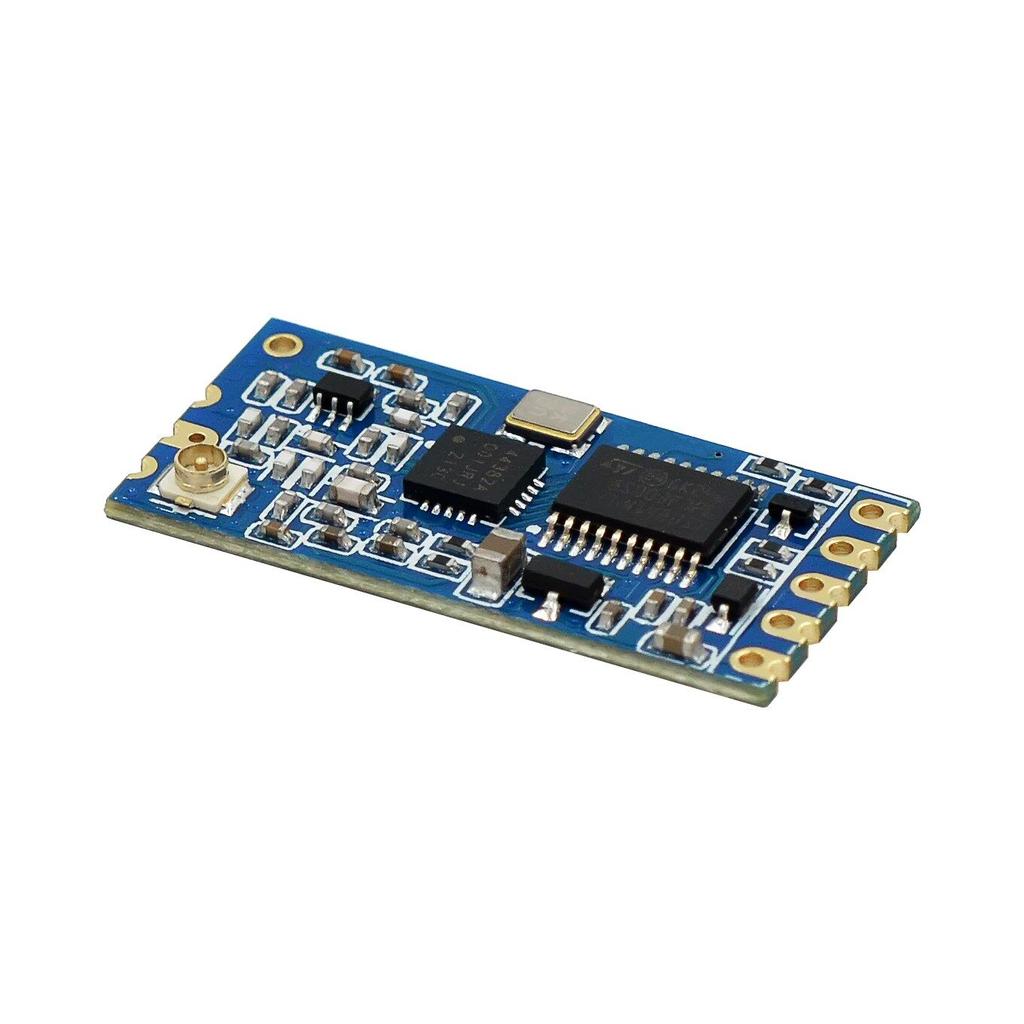

HC-12 SI4463 беспроводной микроконтроллер последовательный, 433 дальнего действия, 1000M с антенной для Bluetooth
PS: HC-11 не могут быть подключены для связи с HC-12, они работают автономно, в паре.
1: Напряжение питания: 3,2 В ~ 5,5 В. (Если вы хотите работать в состоянии запуска модуля в течение длительного времени, рекомендуется, когда напряжение питания превышает 4,5 В серии с диодом 1N4007, чтобы избежать нагрева модуля встроенного LDO)
2: Расстояние связи по умолчанию (открытый тест): около 600 м (регулируемый для достижения максимального расстояния связи 1000 м, скорость воздушной передачи 5000bps).
3: Ток простоя по умолчанию: 16МА (модули в различном рабочем токе различных режимов работы).
4: Размер модуля: 27,8 мм × 14,4 мм × 4 мм.
5: Диапазон рабочих частот (433,4-473,0 МГц, до 100 каналов связи) Максимальная мощность передачи 100 мВт (можно установить)
6: Модуль поддерживает обновление программного обеспечения. (Мы предоставляем клиентам обновления программного обеспечения)
7: Заводские настройки по умолчанию: режим работы FU3, скорость передачи данных 9600bps, канал связи CH001 (433,4 млн).
Вот несколько вариантов подключения антенны можно выбрать.
Как показано выше, модуль HC-12 используется вместо полудуплексной связи, физическое соединение слева от последовательного устройства отправляет данные в модуль, модуль получает последовательные данные левого порта RXD, данные автоматически отправляются с помощью радиоволн в эфир. Правая часть модуля может автоматически принимать и восстанавливать на левой стороне устройства изначально выданные серийные данные из TXD. Справа налево то же самое.
Особенности продукта:
Модуль HC-12 имеет три последовательных сквозных режима с использованием FU1, FU2 и FU3. При использовании различные модели предназначены только для отправки и получения последовательных данных, беспроводной передачи части воздушной трубки. По умолчанию работает в полном режиме FU3, который автоматически регулирует скорость передачи данных последовательного порта воздушной передачи данных в соответствии с малыми расстояниями передачи данных. Различные режимы не могут обмениваться данными, пользователь может выбрать оптимальный режим в соответствии с реальной ситуацией.
При использовании, как правило, не ограничивайте количество байтов для модуля непрерывной последовательной передачи. Однако ввиду таких факторов, как нарушение окружающей среды, при непрерывной отправке большого объема данных могут отсутствовать некоторые байты. Таким образом, ПК лучше всего иметь механизмы реагирования и репередачи, чтобы избежать потери информации.
Набор команд AT:
Параметры модуля, набор команд AT
Команда AT используется для установки параметров функционального модуля, а переключающие модули должны выйти из режима настройки после того, как настройка вступит в силу.. Между тем, измените параметры и функции, отключение питания не теряется.
(1), Войдите в командный режим
Режим первого входа - нормальное использование (обладает силой) в первом 5-контактном "SET" установлен низкий;
Второй режим входа - питание, 5-й контакт "SET" снова сначала устанавливается на низком уровне питания.
Оба метода могут перевести модуль в режим AT-команд, отпустить (Контакт «SET» подключен не низко) Выход из командного режима. После выхода из командного режима, если вы измените функцию модуля, функция будет обрезана до соответствующего состояния.
Второй способ фиксируется в последовательном формате 9600, N, 1 в АТ.
(2) инструкции
1. AT
Инструкции по тестированию
Пример:
Отправьте модулю команды "AT", модуль вернет "OK".
2. АТ + Бх
Изменение команды скорости передачи данных последовательного порта. Вы можете установить скорость передачи данных 1200 бит/с, 2400 бит/с, 4800 бит/с, 9600 бит/с, 19200 бит/с, 38400 бит/с, 57600 бит/с и 115200 бит/с. Заводское значение по умолчанию составляет 9600 бит/с.
Пример:
Установите скорость передачи данных последовательного порта модуля 19200 бит / с, отправьте команду модуля «AT + B19200», модуль вернет
«ОК + В19200».
3. AT + Cxxx
Изменение канала беспроводной связи с возможностью выбора от 001 до 127 (более 100 радиоканалов на расстоянии связи не гарантируется). Значение по умолчанию — 001 радиоканал, рабочая частота — 433,4 МГц. Шаг канала составляет 400 кГц, рабочая частота канала 100 составляет 473,0 МГц.
Пример:
Установите модуль на канал 21, отправьте команду модуля «AT + C021», модуль вернет «OK + C021».
После выхода из командного режима работы модуля в первых 21 канале рабочая частота составляет 441,4 МГц.
уведомление: Поскольку чувствительность модуля беспроводного приемника HC-12 относительно высока, скорость передачи данных больше, чем при воздухе 58000 бит / с, 5 должно быть переключено на использование соседнего канала. Когда скорость передачи воздуха не превышает 58000 бит / с, если короткое расстояние (10 метров) связь, но также необходимо распределить пять смежных каналов использования.
4. AT + FUx
Измените последовательный режим передачи модуля, есть три режима FU1, FU2 и FU3. Режим модуля по умолчанию - FU3, два модуля последовательного сквозного режима должны быть настроены на одну и ту же связь. Подробнее см. выше, часть «беспроводная последовательная передача».
Пример:
Отправьте модулю команды "AT + FU1", модуль возвращает "AT + OK".
6. AT + Px
Настройка по умолчанию — 8, максимальная мощность передачи, расстояния связи. Уровень мощности передачи установлен на 1, минимальная мощность передачи. Как правило, мощность передачи каждого падения 6 дБ, расстояние связи сократится вдвое.
Пример:
Отправьте модулю команды "AT+P5", модуль возвращает "OK+P5". После выхода из командного режима мощность передачи модуля составляет +11 дБм.
