1. INLINE 6 может взаимодействовать с вашим ПК через 9-контактный последовательный разъем. INLINE 6 также может взаимодействовать с компьютером по универсальной последовательной шине (USB) через 4-контактный стандартный разъем. Адаптер INLINE 6 подключается к источнику питания автомобиля, каналу передачи данных SAE J1708/J1587 и двум каналам передачи данных CAN/J1939 через 25-контактный последовательный разъем. 2. В полном соответствии со стандартом RP1210 Совета по технологиям и техническому обслуживанию INLINE 6 будет работать с новейшими программными приложениями INSITE, PowerSpec и Calterm III. 3. Он также будет работать с любыми другими программными приложениями, полностью совместимыми со стандартом RP1210 (Обратите внимание, что в то время как некоторые приложения, не являющиеся приложениями, полностью поддерживают RP1210, другие - нет, поэтому вам следует протестировать каждое рассматриваемое приложение с адаптером INLINE 6, чтобы сделать это определение).
3. Он также будет работать с любыми другими программными приложениями, полностью совместимыми со стандартом RP1210 (Обратите внимание, что в то время как некоторые приложения, не являющиеся приложениями, полностью поддерживают RP1210, другие - нет, поэтому вам следует протестировать каждое рассматриваемое приложение с адаптером INLINE 6, чтобы сделать это определение). 4. Привлекательный INLINE 6 открывает новые горизонты, используя новейшие электронные технологии для обеспечения высокой производительности и высокого качества по привлекательной цене.

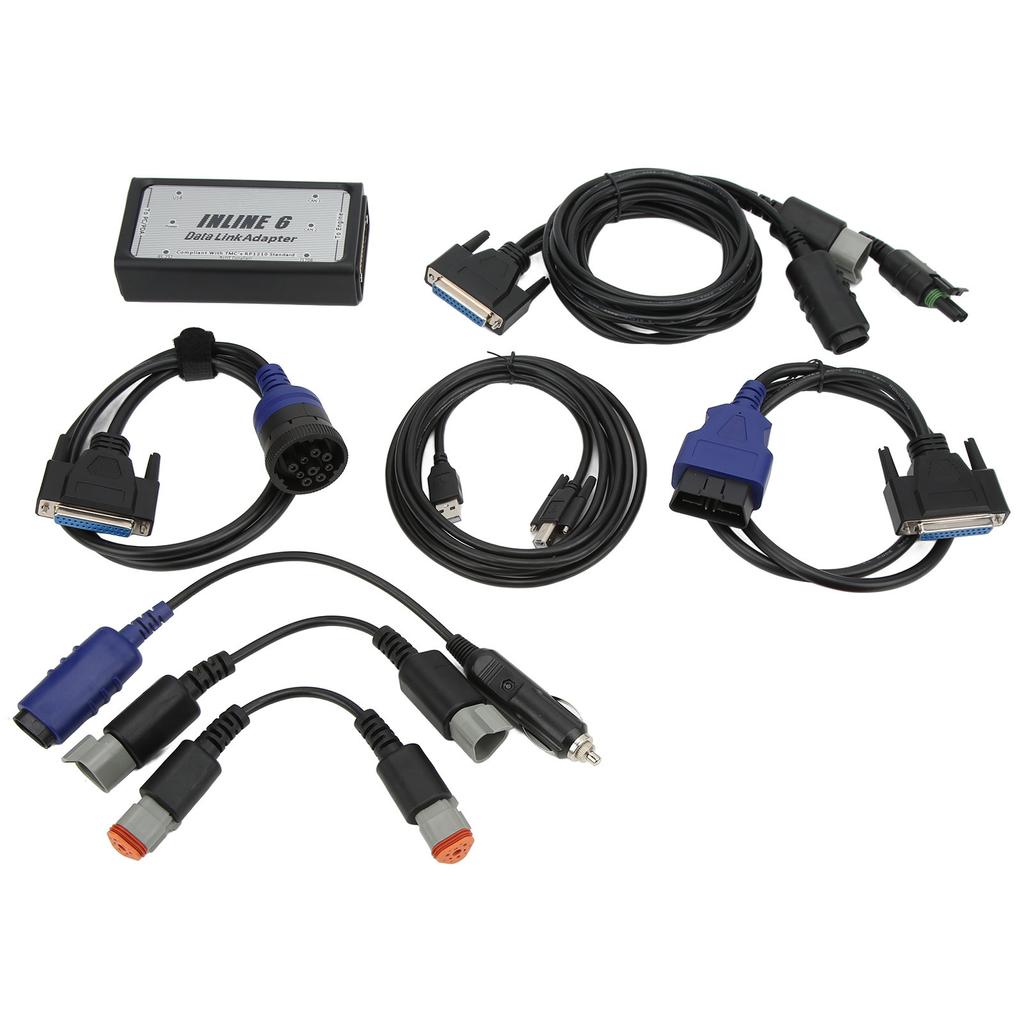

5. Каждый комплект INLINE содержит адаптер канала передачи данных, основные кабели и программный драйвер INLINE для ПК. Загрузите программный драйвер, подключите все оборудование, и вы готовы начать новую эру в адаптерах каналов передачи данных.
1. Поддержка каналов передачи данных SAE J1708/J1587 и J1939/CAN
2. Оба порта CAN автоматически определяют скорость от 250 до 500 кбит/с
3. Поддержка полноскоростного порта USB со скоростью до 2 Мбит/с
4. Специальный USB-кабель включает винты с накатанной головкой для надежного крепления к INLINE 6
5. Поддержка последовательного порта RS-232 для ПК со скоростью передачи данных до 115,2 кбит/с
6. Полностью соответствует стандарту TMC RP1210
7. Достаточно маленький, чтобы поместиться в кармане
8. Привлекательный алюминиевый корпус с черным порошковым покрытием обеспечивает прочность
9. Получает от 8 В до 50 В постоянного тока от автомобиля
10. Управляется усовершенствованным 32-разрядным процессором Freescale с тактовой частотой 140 МГц для максимальной скорости и производительности
11. Включает в себя 6 светодиодов для индикации состояния питания, USB, RS-232, J1708/J1587 и два порта связи CAN
12. Оба порта CAN поддерживают протоколы SAE J1939, SAE J2534 и ISO 15765
13. INLINE 6 сертифицирован на соответствие европейским требованиям CE
14. Рассчитан на рабочую температуру от -40° до +85°C
15. INLINE 6 соответствует строгим требованиям к экологическим испытаниям в кабине
Краткое руководство по запуску INLINE 6 Введение
INLINE 6 - это высоконадежный адаптер канала передачи данных, который может использоваться в широком спектре приложений для связи с системами транспортных средств по протоколам SAE J1708/J1587 и SAE J1939. Обратите внимание, что INLINE 6 предназначен для использования с программным обеспечением, совместимым с RP1210.
Минимальные системные требования
Микропроцессор — Intel Pentium 500 МГц
Память – 2 ГБ дисковода компакт-дисков
Операционная система — Windows 7, Vista и XP SP3
Установка драйвера программного обеспечения INLINE 6
• Вставьте компакт-диск с драйверами INLINE 6 в дисковод компакт-дисков компьютера.
• Запуск INLINE6_Driver_Setup.exe
• Если откроется папка проводника Windows, выберите INLINE6_Driver_Setup.exe
Обратите внимание, что в некоторых системах настройки автозапуска могут быть настроены так, чтобы установка просто начиналась после вставки компакт-диска.
ЕСЛИ ВЫ ВИДИТЕ: WINDOWS XP - Появится сообщение «Устанавливаемое программное обеспечение не прошло эмблему Windows...» Нажмите «Продолжить в любом случае». Нажмите «Готово», когда установка будет завершена.
Использование INLINE 6:Чтобы использовать INLINE 6, вы должны выбрать его в приложении, которое вы используете. Каждое приложение имеет уникальный метод выбора адаптеров каналов передачи данных. Пожалуйста, обратитесь к документации приложения для получения инструкций по выбору адаптеров, совместимых сRP1210.
Чтобы удалить драйвер программного обеспечения INLINE 6, выполните следующие действия.
1. WINDOWS XP- Чтобы удалить драйвер C-ummins INLINE 6, нажмите кнопку «Пуск» на панели задач Windows, а затем перейдите в «Панель управления». Перейдите в раздел «Установка и удаление программ», нажмите на запись «C-ummins Inline6». Нажмите кнопку «Удалить». Это запустит процесс удаления. Дождитесь завершения процесса удаления, прежде чем продолжить.
2..WINDOWS VISTA / WINDOWS 7 - Чтобы удалить драйвер C-ummins INLINE 6, нажмите кнопку «Пуск» на панели задач Windows, а затем перейдите в «Панель управления». Перейдите в «Программы / Компоненты» Щелкните запись «C-ummins Inline6», нажмите «Удалить» в верхней части окна «Программы / компоненты». Это запустит процесс удаления. Дождитесь завершения процесса удаления, прежде чем продолжить.
