Вступление

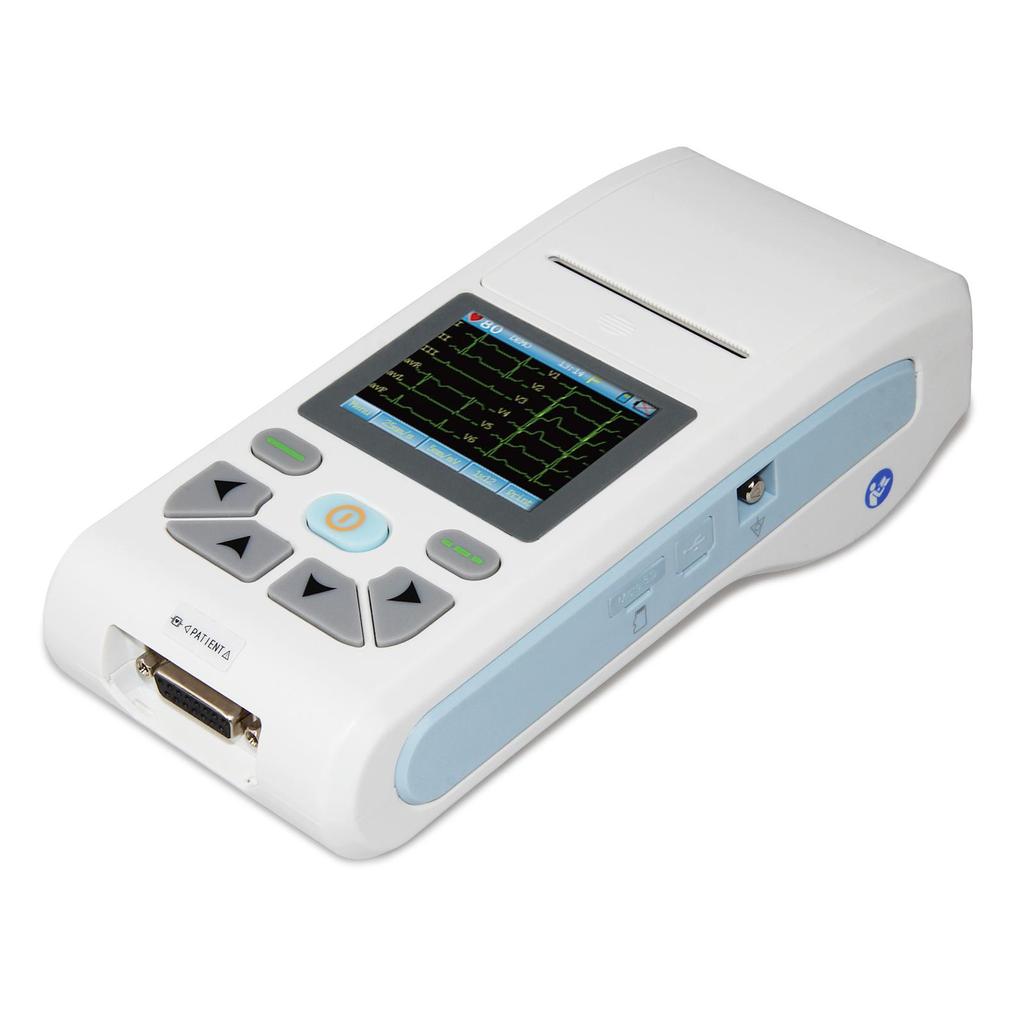

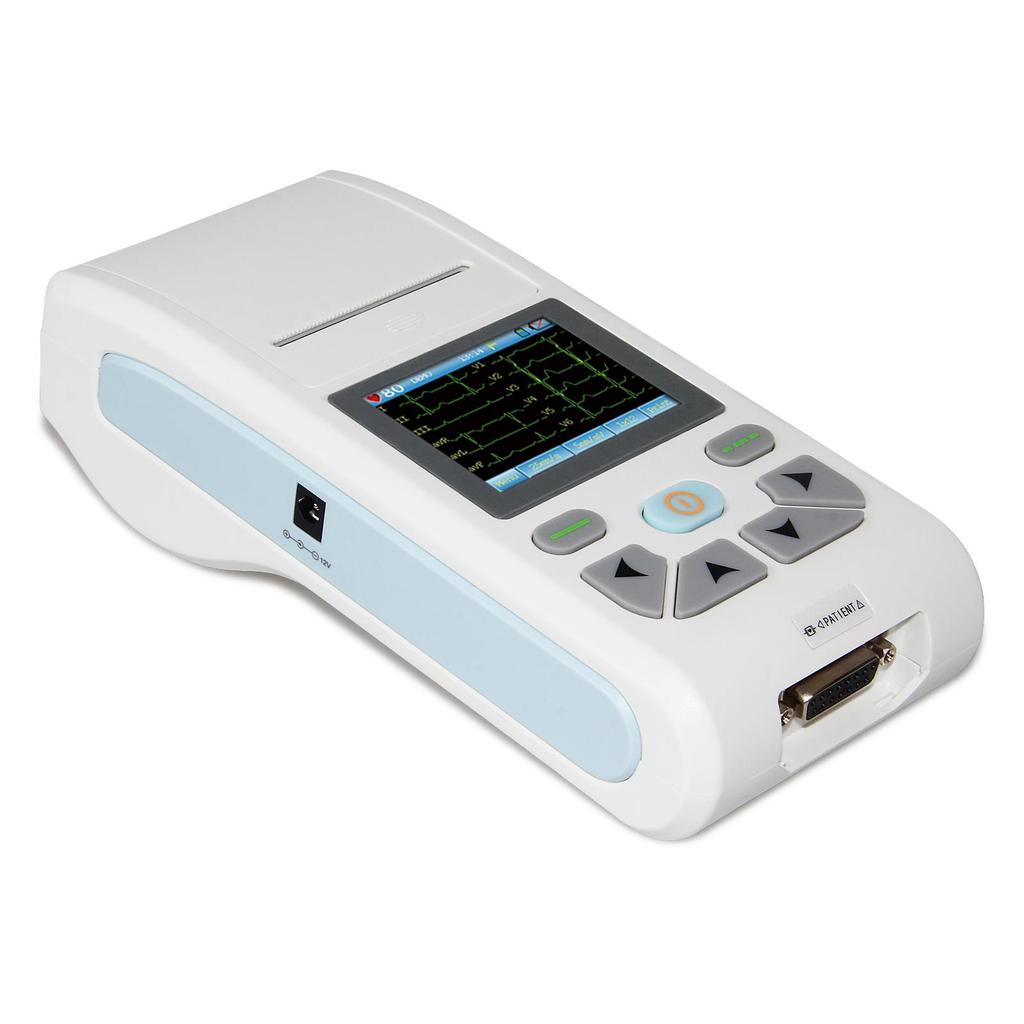

ECG90A - это электрокардиограф, который может одновременно собирать 12-выводный сигнал ЭКГ и печатать форму сигнала с помощью системы термопечати. Он включает в себя запись и отображение формы сигнала ЭКГ в автоматическом / ручном режиме, автоматическое измерение и диагностику параметров формы сигнала ЭКГ, запрос «Lead off» и «Lack of Paper», многоязычный интерфейс, управление базой данных случаев.
уведомление: Устройство, продаваемое в страны и регионы, которые имеют требования сертификации FDA, не поддерживает функцию автоматического анализа.
функция
1)Синхронизируйте сбор для 12-выводной ЭКГ, примите технологию цифровой обработки сигналов и получите высококачественную форму сигнала ЭКГ через частотный фильтр мощности, базовый фильтр и фильтр ЭМГ сигнала ЭКГ.
2)Специальный и высокоточный цифровой фильтр устраняет дрейф исходной линии, отсутствие искажений в форме сигнала ЭКГ, значительно повышает емкость дрейфа против базовой линии, удобный для суждения о форме сигнала.
3)Отображение 1/3/6/12-выводной ЭКГ, режима печати, чувствительности, скорости бумаги и состояния фильтра и т.д.. на одном экране, удобном для контрастной диагностики.
4)Непрерывная запись четкой и точной формы сигнала ЭКГ и аннотации в режиме реального времени(включая маркировку свинца, чувствительность, скорость бумаги и состояние фильтра и т. Д.).
5)Примите систему термопечати с высоким разрешением, без необходимости каких-либо настроек. Частота записи: до 150 Гц.
6)С функциями автоанализа и автодиагностики для рутинных параметров ЭКГ, предоставление результатов измерений и заключения автодиагностики для HR, интервала P-R, длительности P, длительности QRS, интервала Q-T, Q-Tc, оси P, оси QRS, оси T, R(V5), S(V1), р(V5)+С(V1), и т.д. что снижает нагрузку на врача.
7)Опциональная SD-карта хранит до 100 случаев, что удобно для врача для просмотра случая и статистики.
8)В режиме обзора сохраненная форма сигнала корпуса может быть проверена, параметры измерения и диагностическая информация могут быть автоматически проанализированы.
9)Многоязычность(Китайский, английский) интерфейс и отчет.
10)Дополнительное программное обеспечение ECG-Sync, подключение к ПК через интерфейс USB2.0 для формирования рабочей станции ЭКГ, импорт данных в режиме реального времени в программное обеспечение для анализа и печати отчетов, а старые корпуса, хранящиеся в электрокардиографе, могут быть загружены на ПК.
11)Источник питания: AC / DC и встроенная перезаряжаемая литиевая батарея. В оптимальном состоянии постоянного тока, до 4 часов в режиме ожидания, непрерывная печать 90-минутная и 150-ЭКГ, что отвечает требованиям посещения пациента в домашних условиях и обследования организма.
Производительность
Режим ввода: плавающая и дефибрилляционая защита
Частотный отклик:
Номинальная входная амплитуда Входная частота и форма сигнала Относительная выходная характеристика
1,0 0,67 Гц ~ 40 Гц, синусоида ±10% А
0,5 40 Гц ~ 100 Гц, синусоида +10 %, -30 %
0,25 100 Гц ~ 150 Гц, синусоида +10 %, -30 % А
0,5 150 Гц ~ 500 Гц, синусоида +10 %, -100 %а
1,5 ≤1 Гц, 200 мс, треугольная волна +0 %, -10 %b
a относительно 10 Гц b относительно 200 мс
Постоянная времени:≥ 3.2с
КОСС: >105дБ
Фильтр: частота мощности(AC50/60 Гц), ЭМГ(25 Гц/35 Гц (-3 дБ)), фильтр дрейфа базовой линии
Способ записи: система термопечати
Спецификация записывающей бумаги: 50 мм(W)×20 м(L) высокоскоростная термобумаге
Выбор временной базы(скорость бумаги): 6.25 мм/с, 12.5 мм/с, 25 мм/с, 50 мм/с, погрешность: ±5%
Управление усилением(чувствительность): 2.5, 5, 10, 20 мм/мВ, точность ±2%; Стандартная чувствительность: 10 мм/мВ±0,2 мм/мВ
Режим записи: автоматический режим, ритмический режим и ручной режим
Параметры измерения: HR, интервал P-R, Длительность P, Длительность QRS, Длительность T, Интервал Q-T, Q-Tc, Ось P, Ось QRS, Ось T, R(V5), S(V1), р(V5)+С(V1)
Классификация безопасности: Класс I, тип CF дефибрилляционный прикладной деталь
Напряжение поляризационного сопротивления: ±610мВ
Уровень шума: ≤12 мкВп-п
Частота дискретизации входного сигнала ЭКГ: 32 кГц
Частота дискретизации обработки данных осциллограмм: 1 кГц
Точность отбора проб: 24-разрядная версия
Минимальный сигнал обнаружения: 10 Гц, 20 мкВ(пик-пиковое значение) может быть обнаружен отклоненный синусоидальный сигнал
Канал обнаружения темпа: стандарт II
Точность входного сигнала: ±5%
Амплитудная квантование: ≤5 мкВ/LSB
Межканальное временное отклонение: <100 мкс
Источник питания:
переменный ток: 100В~240В(50/60 Гц)
округ Колумбия: 7.4V / 2000mAh литиевая аккумуляторная батарея
Степень защиты от попадания жидкости: ИПХ0
Рабочий режим: непрерывная работа

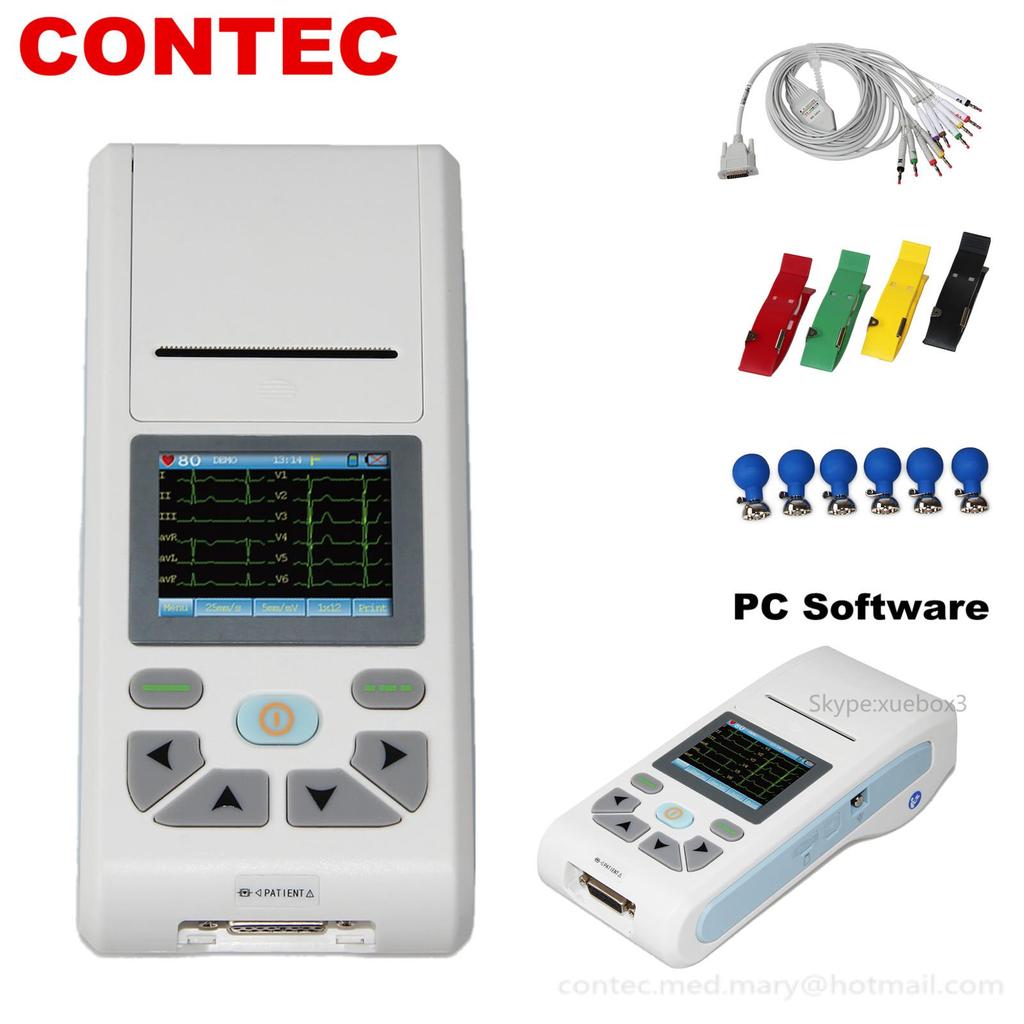

аксессуары
Стандартная конфигурация:

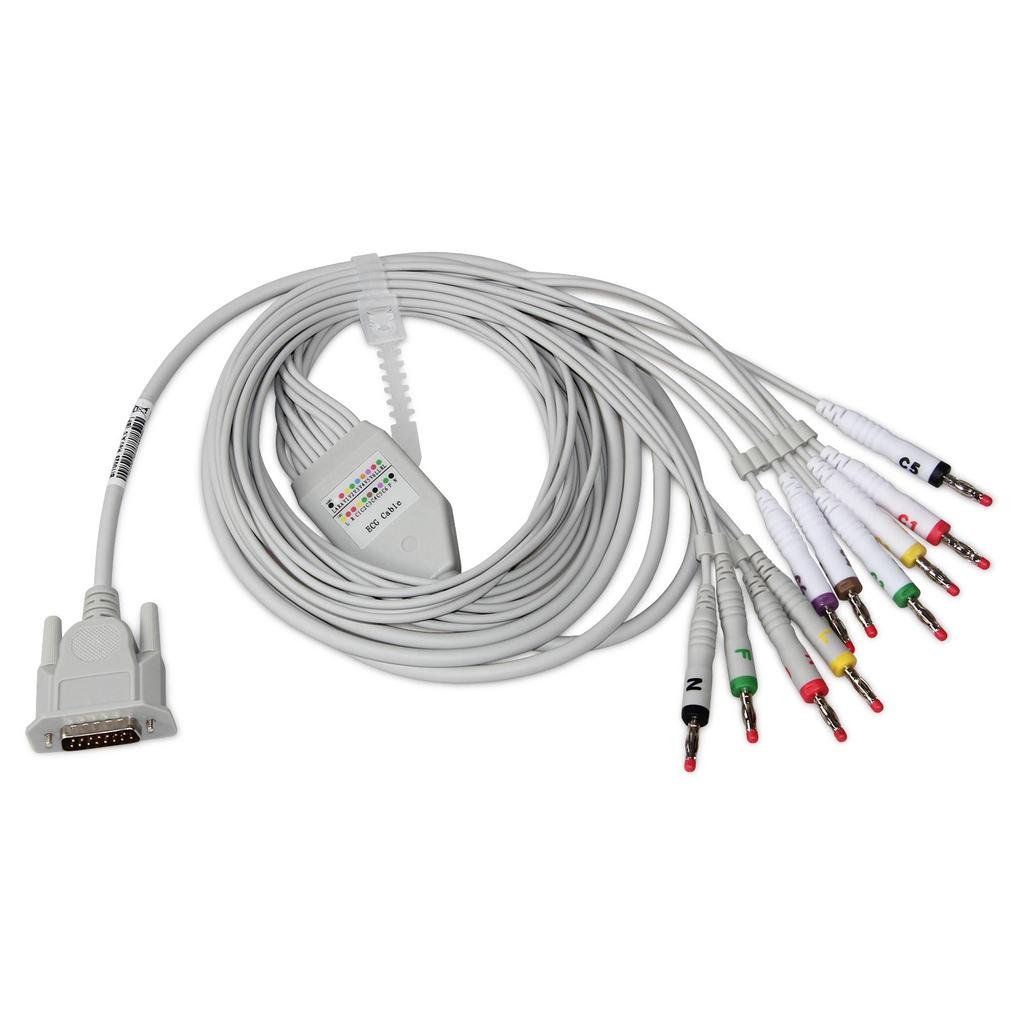

Свинцовый кабель
Электрод конечности
Грудной электрод
Терморегион
Шнур питания
Провод заземлений
Руководство пользователя
Адаптер питания
Физическая характеристика
Рабочая обстановка
температура: 5 °C ~ 40 °C
Относительная влажность: 25% ~ 95%(без конденсации)
Атмосферное давление: 700 гПа ~ 1060 гПа
Среда транспортировки и хранения
температура: -20 °C ~+55 °C
Относительная влажность: ≤95%
Атмосферное давление: 500 гПа ~ 1060 гПа
Измерение: 207 мм(L)×96мм(W)×62мм(ЧАС)
Вес: 0,5 кг
Сертификация
SFDA, CMC, CE, FDA
