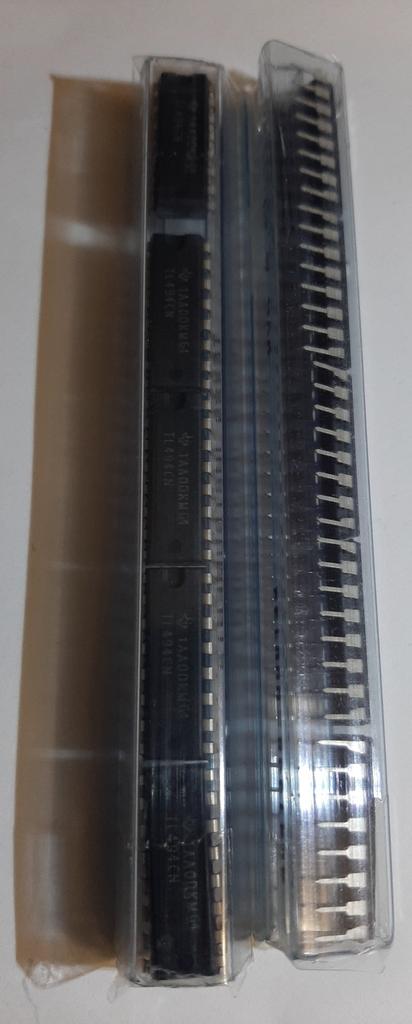

10 шт. TL494CN микросхемы управления широтно-импульсной модуляцией PDIP-16

Устройство TL494 содержит два усилителя ошибок, встроенный регулируемый генератор, регулятор мертвого времени (ДТК) компаратор, импульсно-рулевое управление флип-флоп, 5-В, 5%-образный прецизионный регулятор и выходное управление Цепи. Усилители ошибок демонстрируют синфазное напряжение диапазон от –0,3 В до VCC – 2 В. Мертвое время Компаратор элементов управления имеет фиксированное смещение, которое обеспечивает приблизительно 5% мертвого времени. Встроенный осциллятор можно обойти, заключив RT на ссылку вывод и обеспечение пилообразного входа в КТ, или он может Управление общими схемами в синхронном многорельсовом режиме блоки питания. Незафиксированные выходные транзисторы обеспечивают: возможность вывода общего излучателя или эмиттера-последователя. Устройство TL494 обеспечивает операцию push-pull или односторонний выход, которую можно выбрать через функцию вывода-управления. Архитектура этого устройства запрещает возможность любого выхода дважды пульсирует во время операции push-pull. Прибор TL494C характеризуется для работы от 0°C до 70°C. Прибор TL494I характеризуется для работы при температуре от –40°C до 85°C. Характеристики Полная схема управления питанием ШИМ Незафиксированные выходы для приемника 200 мА или Исходный ток Выходной элемент управления выбирает несимметричный или Операция push-pull Внутренняя схема запрещает двойной импульс при Либо выход Переменное мертвое время обеспечивает контроль над Общий диапазон Внутренний регулятор обеспечивает стабильную 5-В Эталонный блок с допуском 5% Архитектура схемы обеспечивает простую синхронизацию Приложения Настольные ПК Микроволновые печи Источники питания: AC/DC, Изолированный, С коррекцией коэффициента мощности, > 90 Вт Серверные блоки питания Солнечные микроинверторы Стиральные машины: Бюджетные и высококачественные Электровелосипеды Источники питания: AC/DC, Изолированный, Без коррекции коэффициента мощности, < 90 Вт Мощность: Телекоммуникационные/серверные ac/DC расходные материалы: Двойной контроллер: аналоговый Детекторы дыма Инверторы солнечной энергии Описание Устройство TL494 включает в себя все функции требуется при построении широтно-импульсноймодуляции (PWM) схема управления на одном чипе. Предназначенный в первую очередь для управления блоком питания, этот устройство обеспечивает гибкость для настройки блока питания схема управления для конкретного применения.
