16-канальный логический анализатор Интерфейс USB 2.0 Частота дискретизации 100 МГц Поддержка программного обеспечения для ПК для синхронизации

Логический анализатор - это прибор, который собирает и отображает цифровой сигнал от тестируемой системы. Он в основном используется для суждения и анализа времени.. В отличие от осциллографа со многими классами напряжения, он имеет только два класса (Логика "1" и Логика "0") но может обеспечить лучшую точность, гораздо больше данных и более сложные методы измерения.

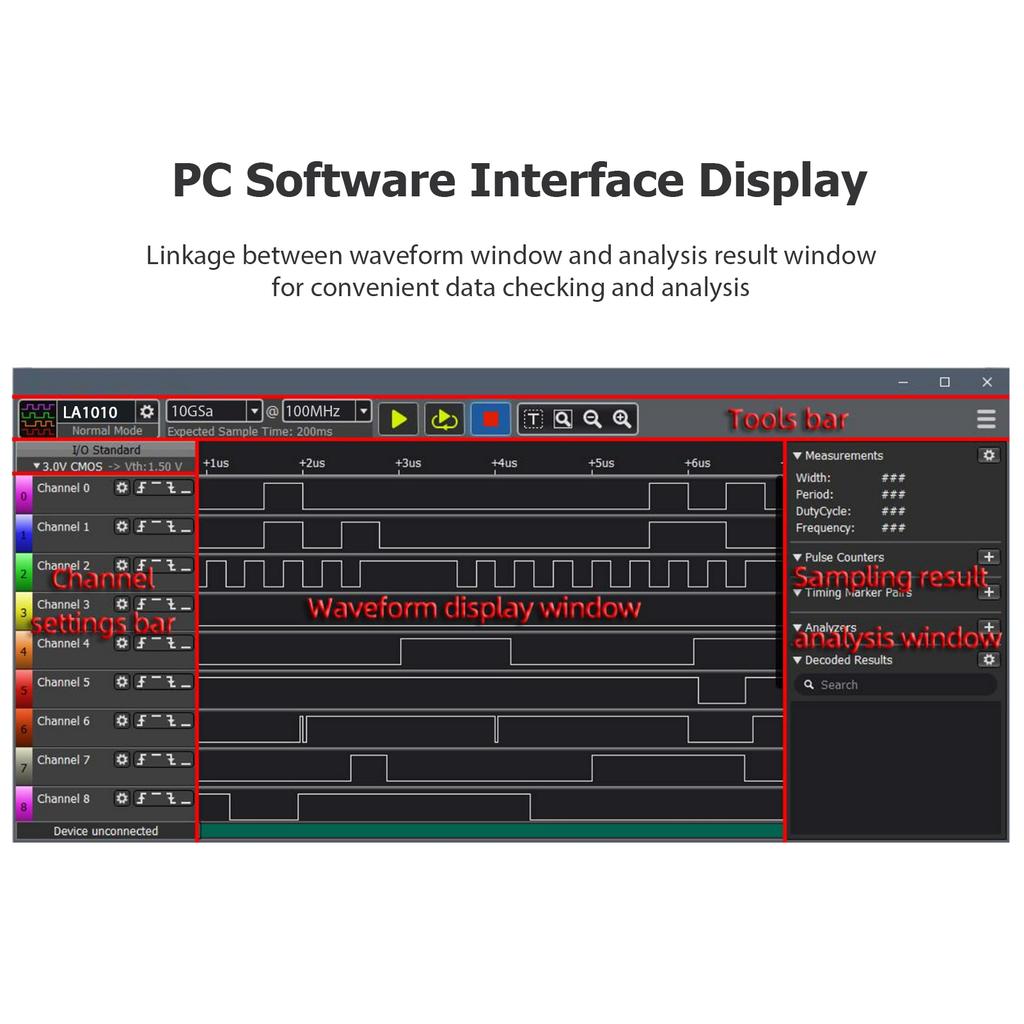

Характеристики: В комплект входит логический анализатор с кабелем 20P, кабель 9P, кабель 2P, 20 разъемов, кабель USB 2.0 длиной 1,5 м, компакт-диск с программным обеспечением и руководство пользователя. Диапазон входного напряжения от -50 В до +50 В, с регулируемым порогом от -4 В до +4 В. Совместимость с различными стандартами уровня: 5 В TTL, 5 В / 3,3 В / 3,0 В / 2,5 В / 1,8 В / 1,5 В / 1,2 В / 0,9 В CMOS и т. Д. Передача данных USB 2.0, загрузка данных выборки на компьютер в режиме реального времени, чем выше частота дискретизации, тем меньше номер канала. Отобранные данные могут быть экспортированы в формат txt, csv, bin и т. Д., Дисплей декодирующих данных поддерживает формат Binary, Decimal, Hexadecimal, ASCII, ASCII & Hexadecimal. Несколько измерительных функций в компьютерном программном обеспечении; связь между окном формы сигнала и окном результатов анализа для удобной проверки и анализа данных. Изысканный пластиковый корпус, прочный и долговечный, компактный размер и легкий, легко носить с собой. уведомление: 1. Логический анализатор и компьютер имеют общий GND. Он подключен к не изолированному инверторному оборудованию, оборудованию для изменения частоты или оборудованию прямого питания 220 В / 380 В, логический анализатор или даже компьютер могут быть разрушены! 2. Размер и цвет могут немного отличаться из-за ручного измерения и различных условий освещения. Спасибо за понимание.

Характеристики: цвет: серый Материал: ABS Частота дискретизации и количество каналов: 100 МГц, 3 канала 50 МГц, 6 каналов 32 МГц, 9 каналов 16 МГц, 16 каналов Полоса пропускания измерений: 20МГц Мин.. Обнаруживаемая ширина импульса: 20нс Максимум. Глубина сжатия: 10Гса Формат выборочных данных: txt, csv, bin Формат отображения декодирования данных: Двоичный, десятичный, шестнадцатеричный, ASCII, ASCII и шестнадцатеричный Диапазон входного напряжения: -50 ~ 50 В Входное сопротивление: 220 кОм, 12 пФ Регулируемое пороговое напряжение: -4 ~ 4В Выход ШИМ: х 2 Интерфейс USB: USB 2.0 Ток в режиме ожидания: 100мА Максимум. Активный ток: 200mA Размер предмета: 95 * 55 * 23 мм / 3,74 * 2,17 * 0,91 дюйма Размер посылки: 25,5 * 19,5 * 5,5 см / 10,04 * 7,68 * 2,17 дюйма Вес упаковки: 403 г / 14,20 унций

Список пакетов: 1 * Логический анализатор с кабелем 20P 1 * 9P кабель 1 * 2P кабель 20 * Разъем 1 * USB 2.0 кабель (1.5м) 1 * компакт-диск с программным обеспечением 1 * Руководство пользователя (английский)
