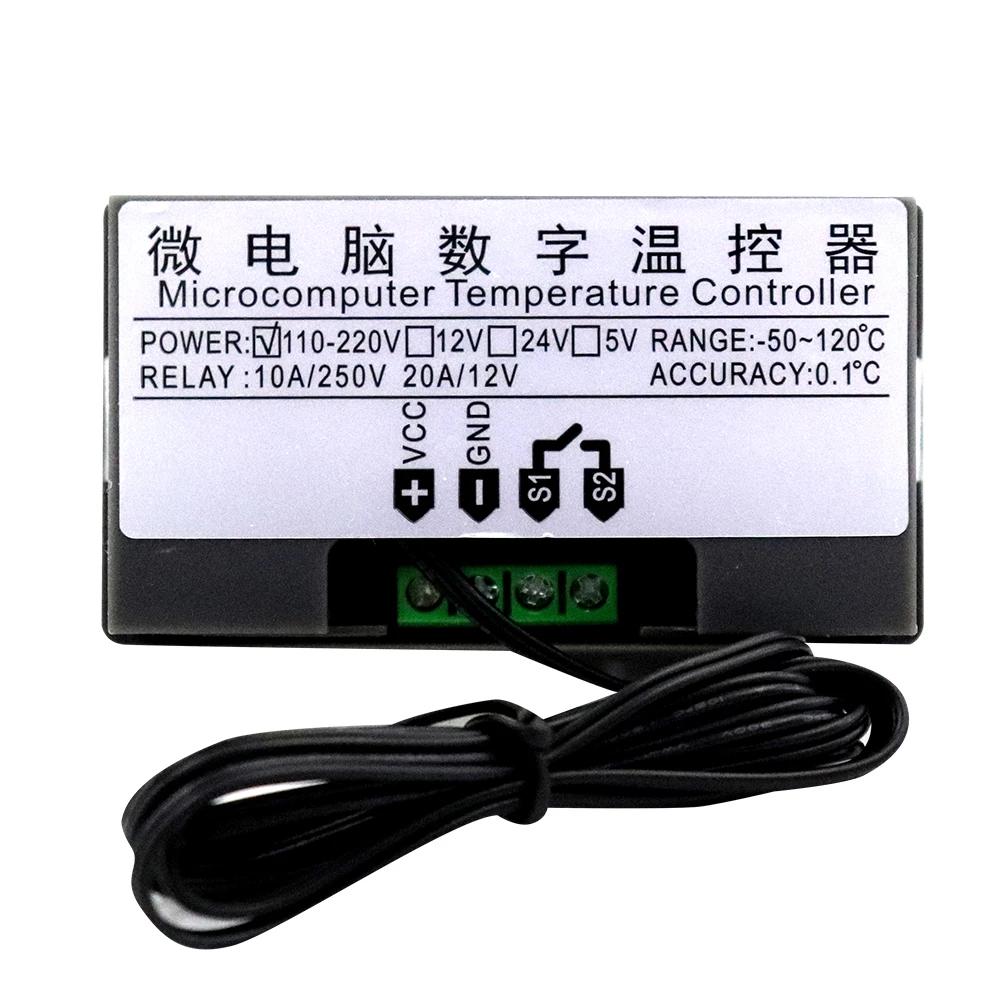

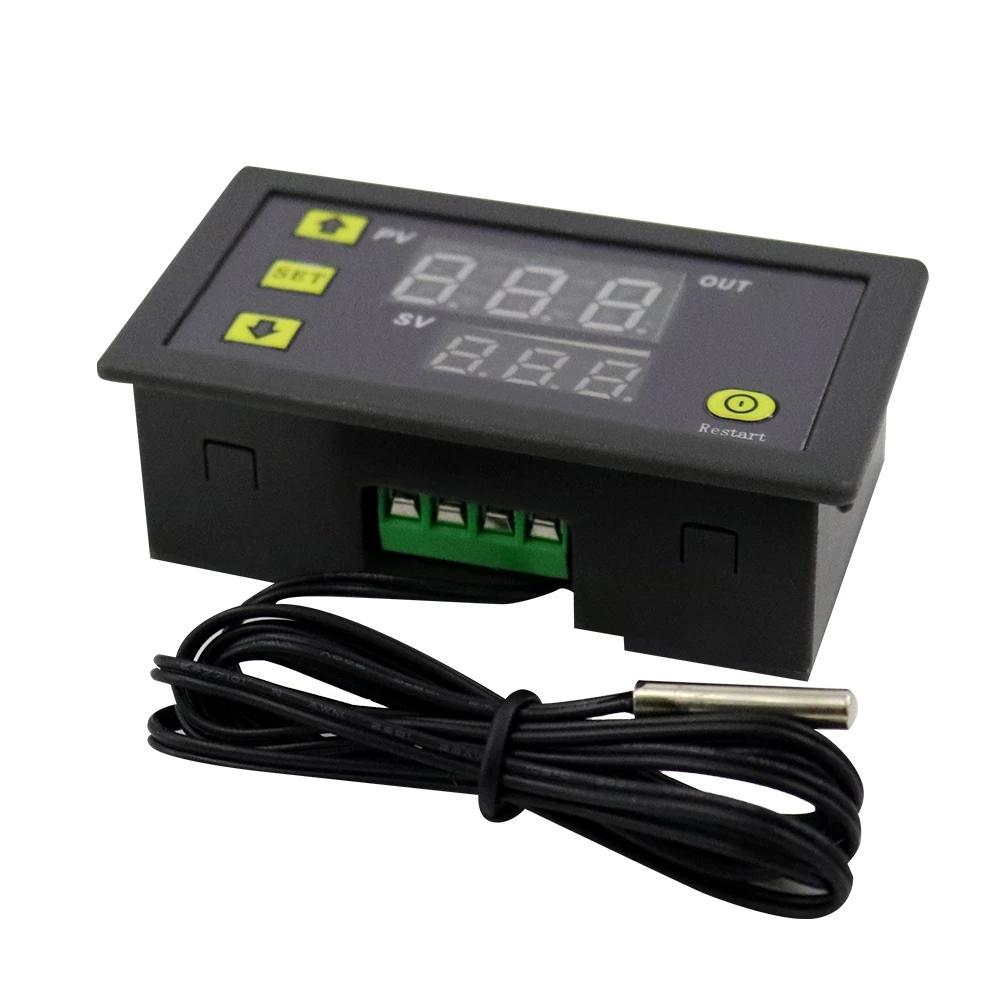

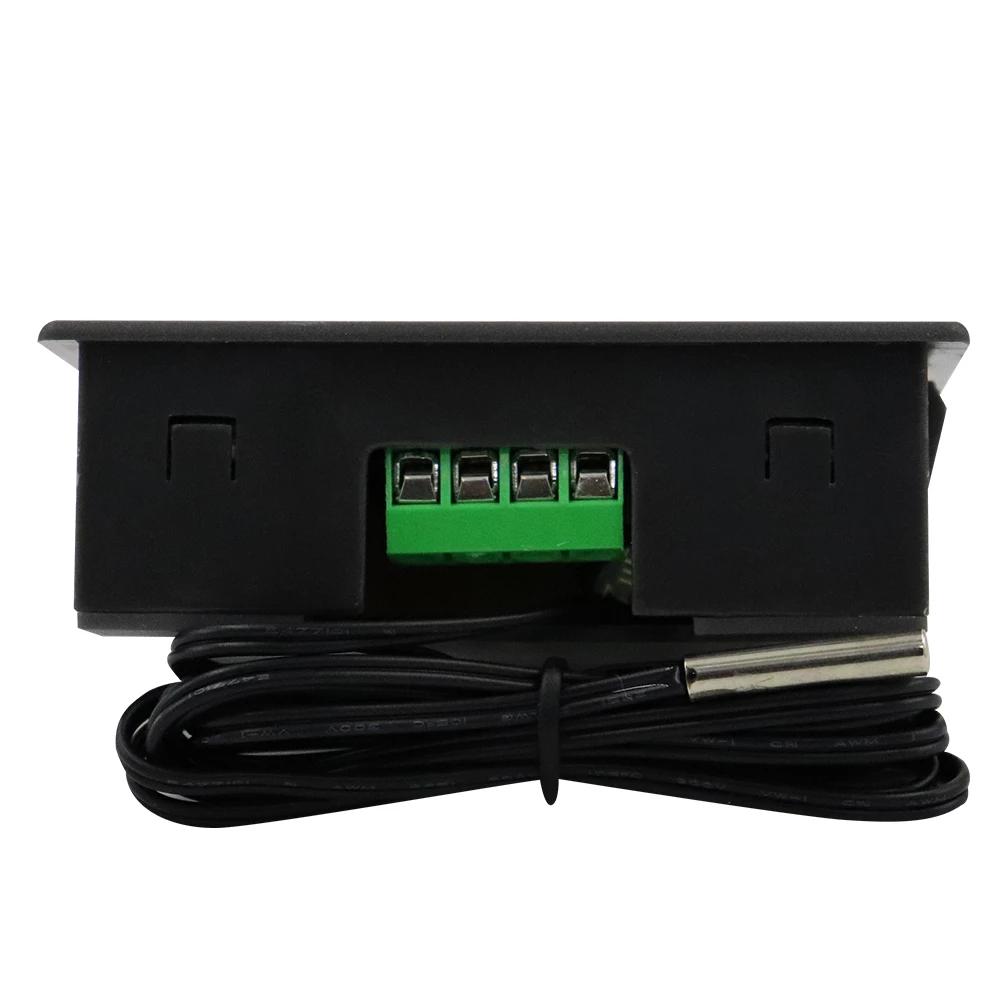

Подключите блок питания и оборудование для питания контроллера. В это время он отображается как измерение температуры. Нажмите SET один раз, температура дисплея будет мигать, нажмите +- чтобы установить желаемую температуру (нажмите +- для быстрого подъема и опуска опускать) После завершения нажмите SET для подтверждения возврата. В это время контроллер автоматически выполняет релейное вкл/выкл в соответствии с настройкой! Выходом термостата является реле 20А, которое удовлетворяет различным высокомощным нагрузкам. Когда цепь управления подключена, термостат может питаться. В это время дисплей показывает температуру окружающей среды.

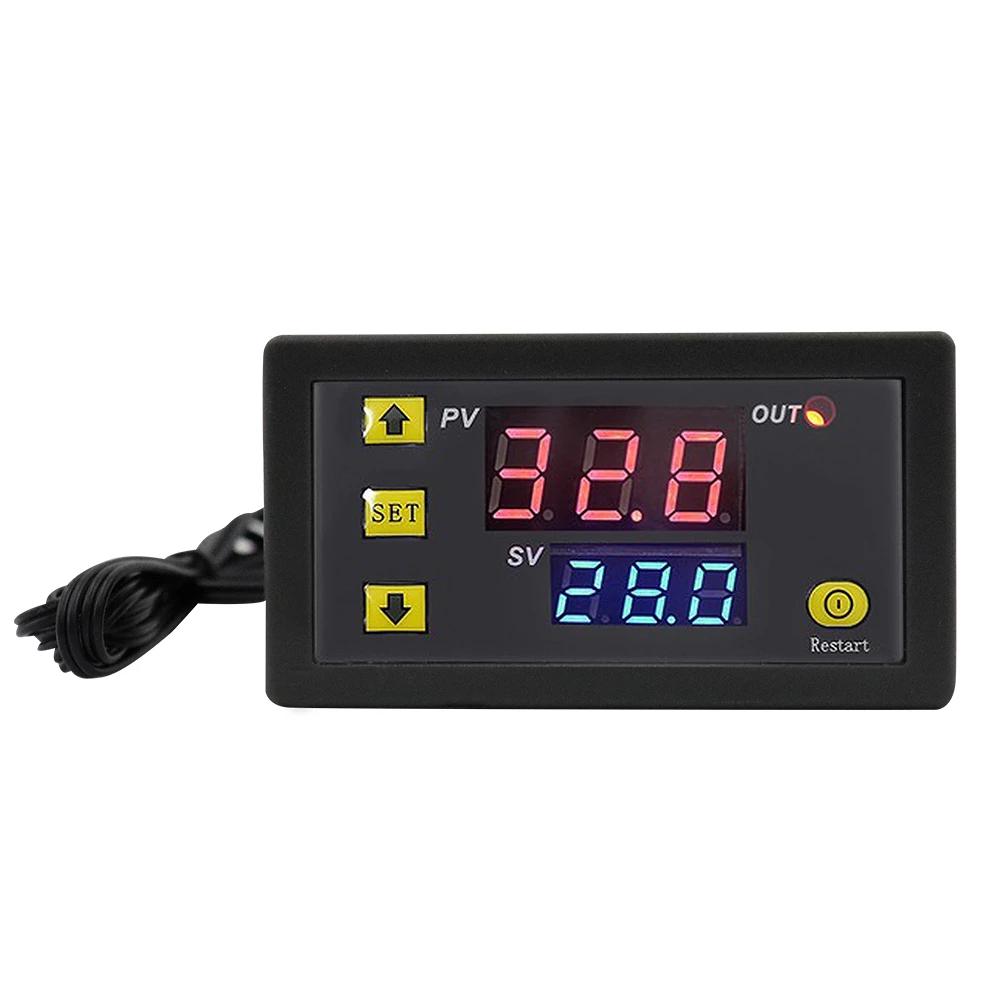

Индикатор, описание состояния цифровой трубки
Индикатор: Мигание указывает на задержку начала охлаждения или нагрева, всегда включено указывает на то, что реле закрыто
Цифровая трубка: Дисплей LL - это разомкнутая цепь датчика, пожалуйста, следуйте инструкциям по подключению датчика; Дисплей HH находится вне диапазона измерения, термостат принудительно откроет реле; дисплей --- для сигнализации высокой температуры
Описание функции параметра
Нажмите и удерживайте SET в течение 5 секунд, чтобы войти в настройки главного меню, нажмите +- для переключения P0... P6, длительное нажатие SET или 10 секунд без нажатия кнопки, контроллер автоматически подтверждает возврат.
Режим охлаждения и нагрева P0
Нажмите и удерживайте SET в течение 5 секунд для отображения P0, нажмите SET один раз, чтобы установить режим работы, нажмите +- для переключения [H - режим нагрева] [C - режим охлаждения] Нажмите SET один раз, чтобы вернуться, длительное нажатие SET или 10 секунд без кнопки действия контроллера автоматически подтвердите выполнение.
В режиме охлаждения: Когда значение измерения температуры ≥ заданного значения температуры, охлаждающее реле закрывается и холодильник запускается; когда значение измерения температуры ≤ заданной температуры - разницу возврата, реле охлаждения выключается и холодильник выключен.
В режиме нагрева: Когда значение измерения температуры ≤ заданного значения температуры, нагревательное реле втягивается, и нагреватель запускается; когда значение измерения температуры ≥ заданной температуры + гистерезис, нагревательное реле отключается, а нагреватель выключен.
Настройка гистерезиса P1
Нажмите и удерживайте SET в течение 5 секунд, чтобы отобразить P0, нажмите +- для переключения на P1, нажмите SET один раз, чтобы вернуть разницу, нажмите +-, чтобы установить разницу на 0,1-15, нажмите SET один раз после завершения, долгое нажатие SET или 10 секунд без кнопки Контроллер движения автоматически подтверждает завершение.
В режиме охлаждения: когда значение измерения температуры ≥ заданного значения, реле закрывается, холодильник запускается; когда значение измерения температуры ≤ заданное значение - значение разницы, реле выключается и холодильник выключается.
Например, если среда составляет 30 °C, заданное значение равно 25 °C, а гистерезис установлен на 2 °C. После того, как питание включено, реле закрывает холодильник для запуска. Когда охлаждение достигает 23 °C, реле выключает холодильник и холодильник выключается. Открытая температура начинает повышаться. При его подъеме до заданного значения 25 °C реле снова закрывает холодильник, поэтому при повторном цикле контроля температура не выше 25 °C.
В режиме нагрева: Когда значение измерения температуры ≤ заданного значения, реле втягивается, и нагреватель запускается; когда значение измерения температуры ≥ заданное значение + значение разницы, реле выключается и нагреватель выключается.
Например, если среда составляет 10 °C, заданное значение равно 25 °C, а гистерезис установлен на 2 °C. После того, как питание включено, реле закрывает нагреватель для запуска. При нагревании до 27 °C реле выключает нагреватель и нагреватель выключается. Включенная температура начинает снижаться. Когда он падает до установленного значения 25 °C, реле закрывает нагреватель для повторного запуска, поэтому температура контроля повторного цикла не ниже 25 °C.
P2 максимальная температура установки верхнего предела
Чтобы избежать опасности установки слишком высокой температуры из-за неправильной работы других, термостат имеет функцию верхнего предела самой высокой установки, которая ограничивает диапазон установки самой высокой заданной температуры, контролируемой термостатом.
Нажмите и удерживайте SET в течение 5 секунд для отображения P0, нажмите +- для переключения на P2, нажмите SET один раз, чтобы установить верхний предел, нажмите +- для установки самой высокой устанавливаемой температуры, максимальное значение равно 110, нажмите SET один раз после завершения, нажмите SET или 10 Вторая кнопка не нажимается, и контроллер автоматически подтверждает завершение.
Например: Установленная на 60 температурная установка может быть установлена только на 60 ° C. Если заданное значение температуры должно быть расширено, сначала необходимо отрегулировать верхнее предельное заданное значение.
P3 нижний предел установки температуры
Чтобы избежать засорения льда, вызванного неправильной работой других, регулятор температуры имеет функции верхнего и нижнего предела нижней настройки, что ограничивает диапазон установки самой низкой заданной температуры, контролируемой термостатом.
Нажмите и удерживайте SET в течение 5 секунд, чтобы отобразить P0, нажмите +- для переключения на P3, нажмите SET один раз, чтобы установить минимальный нижний предел, нажмите +- для установки самой низкой устанавливаемой температуры, наименьшее значение -50, нажмите SET один раз после завершения, нажмите SET или Контроллер автоматически подтверждает завершение без действия кнопки в течение 10 секунд.
Например: Установить значение 2 температуры может быть установлено только на 2 °C минимум. Если заданное значение температуры должно быть расширено ниже, сначала необходимо скорректировать значение набора нижних пределов.
Коррекция температуры P4
Когда измеряемая температура отклоняется от стандартной температуры или из-за особых потребностей аппаратного обеспечения пользователя, эта функция может быть использована для коррекции. Скорректированная температура = температура до коррекции + значение коррекции Допустимый диапазон -7,0 ~ 7,0.
Нажмите и удерживайте SET в течение 5 секунд, чтобы отобразить P0, нажмите +- для переключения на P4, нажмите SET один раз для исправления, нажмите +- для установки значения коррекции, нажмите SET один раз после завершения, длительное нажатие SET или 10 секунд без кнопки контроллера действий автоматически подтверждает завершение.
Например, нормальный дисплей составляет 25 градусов; когда температура скорректирована до 0, она отображает 25 градусов; когда температура корректируется до 1,5, она показывает 26,5 градусов; когда температура корректируется до -1,5, она показывает 23,5.
Время начала задержки P5 (Ед. изм: минут)
Когда холодильник или обогреватель работает с задержкой, функция задержки может быть включена для защиты срока службы устройства.
Нажмите и удерживайте SET в течение 5 секунд для отображения P0, нажмите +- для переключения на P5, нажмите SET один раз, чтобы установить единицу времени запуска задержки в минуту, нажмите +- для установки 0-10 минут, нажмите SET для возврата после завершения, длительное нажатие SET или 10 секунд Контроллер действия кнопки автоматически подтверждает завершение
В режиме охлаждения: при первом включении питания, если текущая температура ≥ заданному значению, холодильник не начнет охлаждение сразу, и его нужно запустить после заданного времени задержки.
В режиме нагрева: при первом включении питания, если текущая температура ≤ заданного значения, нагреватель не начнет нагреваться сразу, и его нужно запустить после заданного времени задержки.
Чиллер запускается немедленно, когда время простоя между двумя запусками чиллера или нагревателя превышает установленное значение времени запуска задержки.
Когда интервал остановки между двумя запусками холодильника или обогревателя меньше заданного значения времени запуска задержки, устройство может запуститься после перезапуска заданного времени задержки набора после запуска. Время задержки рассчитывается с момента выключения.
