Характеристики:
Защита от обратной полярности входа.
Встроенная функция короткой защиты на выходе.
Встроенная функция теплового отключения.

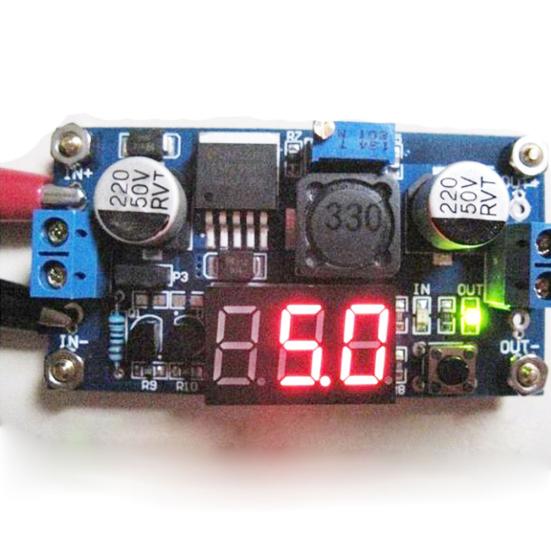

Светодиодная цифровая трубка вольтметра, точность регулируется функцией, может быть направлена на ваш мультиметр регулируемой точности.

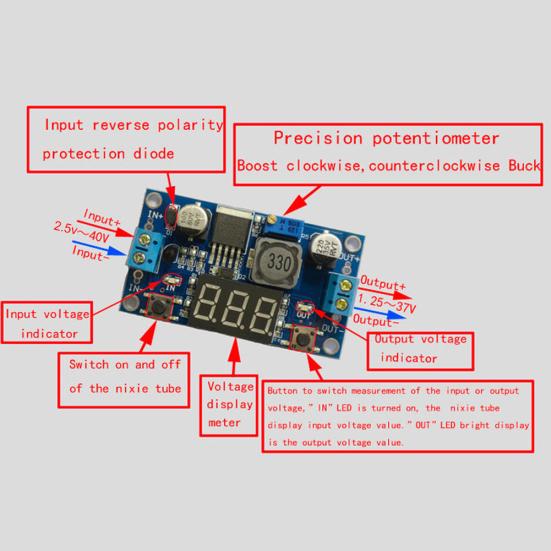

Нажмите правую клавишу, чтобы дисплей показывал входное или выходное напряжение. Когда правый «OUT» светодиодный свет, он показывает выход, левый «в» светодиод показывает вход.
Тип: Понижательный модуль преобразователя мощности
Количество: 1Pc
Диапазон входного напряжения: DC 2,5 В - 40 В
Диапазон выходного напряжения: DC 1,25 В - 37 В
Выходной ток (Максимум.): 3A
Диапазон вольтметров: от 0 до 40 В, ошибка +- 0,1 В
Красный светодиод: Тестирование входного напряжения

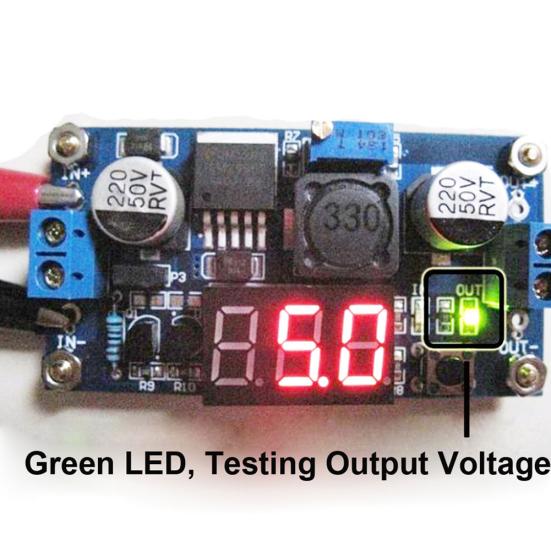

Зеленый светодиод: Тестирование выходного напряжения
Эффективность преобразования: 92% (Наибольший)
Выходная пульсация: <30мВ
Частота переключения: 150кГц
Рабочая температура: -от 45 °C до +85 °C
Размер: 6.6cm х 3.6cm х 1,4 см / 2,60 "х 1,42" х 0,55 " (Прибл.)
Как настроить точность:
Этапы калибровки выходного напряжения:
Шаг 1, отрегулируйте правую кнопку так, чтобы загорелся светодиод «OUT», вольтметр показывает значение выходного напряжения. Нажмите правую кнопку более 2 секунд, отпустите, вольтметр и светодиод «OUT» мигает синхронно, так что вы входите в режим калибровки выходного напряжения.
Шаг 2, нажмите правую кнопку (нормальная скорость), Значение напряжения складывается в единицу измерения. Нажмите левую кнопку, минус единица измерения. Благодаря блоку менее 0,1В, минимальное напряжение дисплея составляет 0,1В, поэтому нужно непрерывно нажимать 1-5 раз, чтобы увидеть изменение вольтметра на 0,1В, сколько раз вольтметр меняется на 0,1В при нажатии клавиши, в зависимости от тока отображения напряжения, чем выше напряжение, тем меньше количество нажатий.
Шаг 3, нажмите правую кнопку более 2 секунд, отпустите, чтобы выйти из режима калибровки выходного напряжения. Все параметры настроены на автоматическое выключатель для сохранения.
Шаги калибровки входного напряжения:
Шаг 1, отрегулируйте правую кнопку так, чтобы загорелся светодиод «IN», вольтметр показывает значение входного напряжения. Нажмите правую кнопку более 2 секунд, отпустите, вольтметр и светодиод «IN» мигает синхронно, так что вы входите в режим калибровки входного напряжения.
Шаги 2 и 3, согласуемые с методом калибровки выходного напряжения.
Заметки:
Из-за разницы в освещении и настройках экрана цвет элемента может немного отличаться от изображения.
Пожалуйста, позвольте небольшую разницу в размерах из-за различных ручных измерений.
В коплект входит:
1 x понижающий преобразователь модуль
