Описание:
Характеристики:

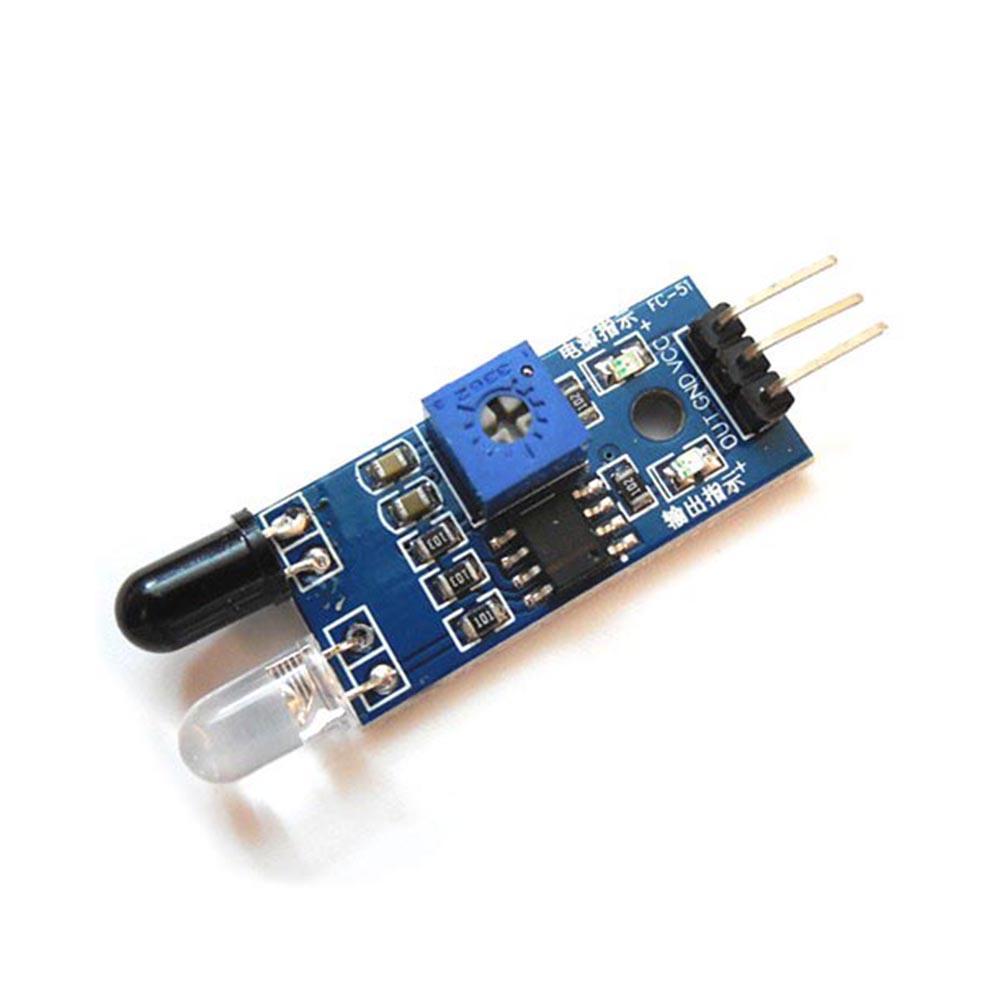

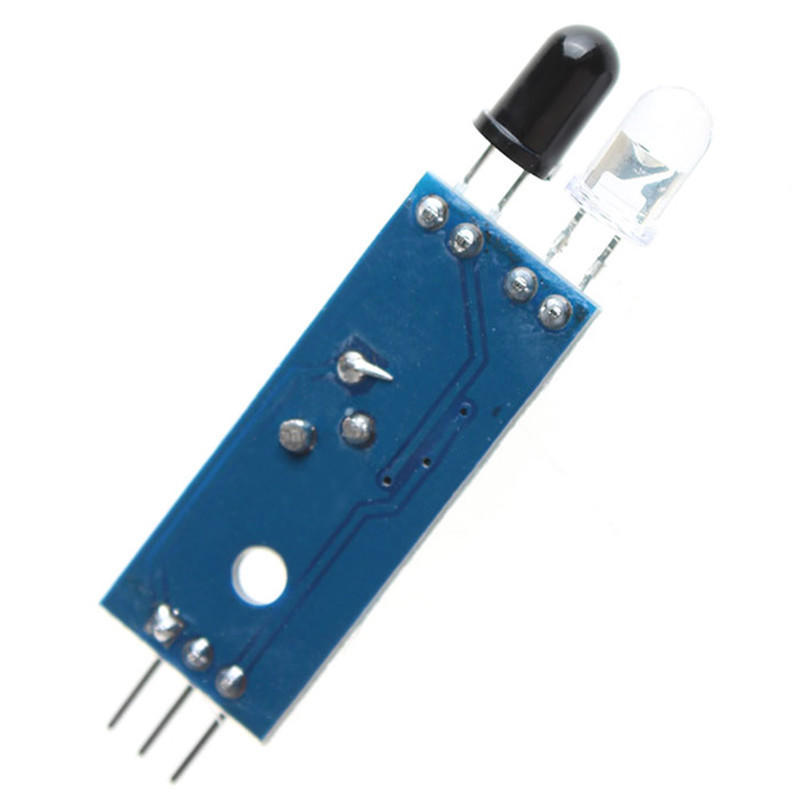

Модуль датчика света адаптируется к окружающей среде, он имеет пару инфракрасных передающих и приемных трубок, трубка инфракрасного излучения определенной частоты, при обнаружении направления встречи с препятствиями (отражающая поверхность), отраженная инфракрасная приемная трубка, после обработки схемы компаратора загорится зеленый индикатор, в то же время выходной интерфейс сигнала для вывода цифрового сигнала (сигнал низкого уровня), может через ручку потенциометра регулировать расстояние обнаружения, эффективный диапазон расстояний 2 ~ 30 см, рабочее напряжение составляет от 3,3 В до 5 В. Диапазон обнаружения датчика может быть через потенциометр для регулировки и иметь небольшие помехи, прост в сборке, прост в использовании и т. Д., Может широко использоваться в предотвращении препятствий роботом, избегании препятствия автомобиля, подсчете линий и черно-белом отслеживании линий и так во многих случаях.
Параметры модуля:
1. когда модуль обнаруживает препятствия перед сигналом, зеленый индикатор на печатной плате светового уровня и в то же время выход порта OUT низкого уровня сигнала, модуль обнаружения от 2 ~ 30 см, угол обнаружения 35 °, испытательное расстояние может быть отрегулировано через потенциометр, регулируемый потенциометр по часовой стрелке, расстояние обнаружения увеличивается; Против часовой стрелки настраивается потенциометр, расстояние обнаружения уменьшается.
2. датчики, активное инфракрасное обнаружение отражения, поэтому отражательная способность и форма цели является ключом к дальности обнаружения. Белый один черный диапазон обнаружения, минимум максимум; Малая площадь объекта расстояние, большое расстояние.
3. выходной порт модуля датчика OUT может быть напрямую подключен к порту ввода-вывода микроконтроллера, также может управлять реле 5 В напрямую; Режим подключения: VCC - VCC; ЗЕМЛЯ - ЗЕМЛЯ; The OUT - the IO
4. Компаратор ИСПОЛЬЗУЕТ LM393, стабильность работы;
5. может использоваться для модуля питания от 3 до 5 В постоянного тока для питания. При включении питания загорается красный индикатор питания;
6. Отверстия для винтов 3 мм, легко фиксируются, установка;
7. размер печатной платы: 3,2 см * 1,4 см
8. каждый модуль поставляется уже сравниваемое пороговое напряжение через потенциометр для регулировки хороших, а не особых обстоятельств, пожалуйста, не отрегулируйте произвольно потенциометр.
Спецификация интерфейса модуля:
1. Напряжение VCC составляет преобразователь 3,3 В в 5 В (который может быть напрямую подключен к однокристальной микроконтроллере 5 В и 3,3 В)
2. GND внешний GND
3. ВЫХОД из интерфейса цифрового выхода с небольшой пластиной (0 и 1)
В пакет включено:
1 х модуль
