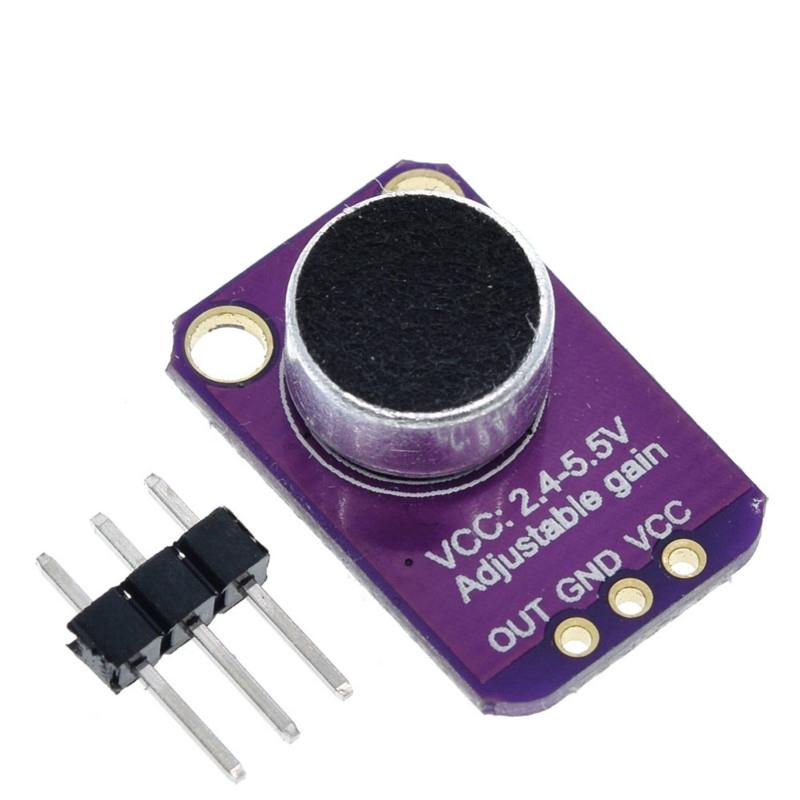

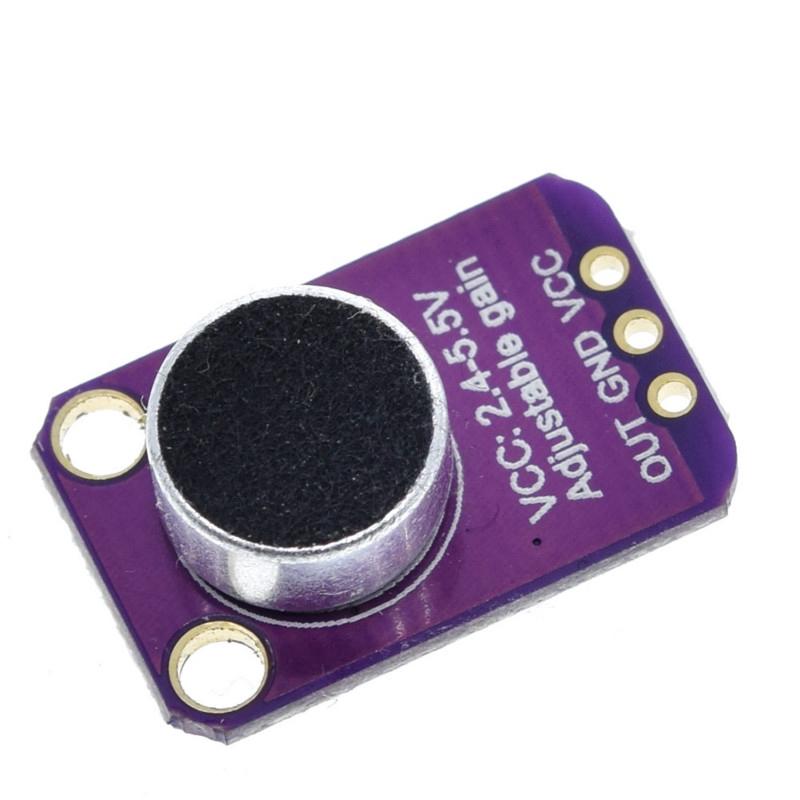

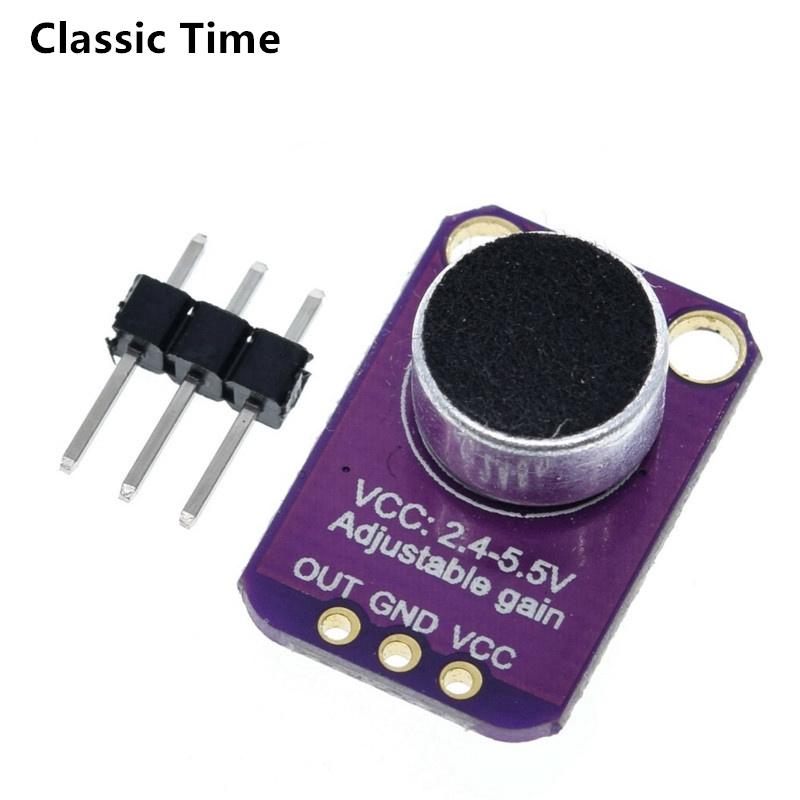

GY-4466 электретный микрофонный усилитель MAX4466 регулируемый модуль усилителя постоянного тока 2,4-5 В для Arduino

Описание:

Добавьте ухо в свой проект с помощью этого хорошо спроектированного электретного микрофонного усилителя. Это полностью собранный и

Протестированная плата поставляется с электретным микрофоном 20-20 кГц, припаянным. Для усиления мы используем

Maxim MAX4466, операционный усилитель, специально разработанный для этой деликатной задачи! Усилитель обладает отличной мощностью

шумоподавление питания, поэтому этот усилитель звучит действительно хорошо и не так шумный или скрипучий, как другие

пробои микрофонного усилителя, которые мы пробовали!

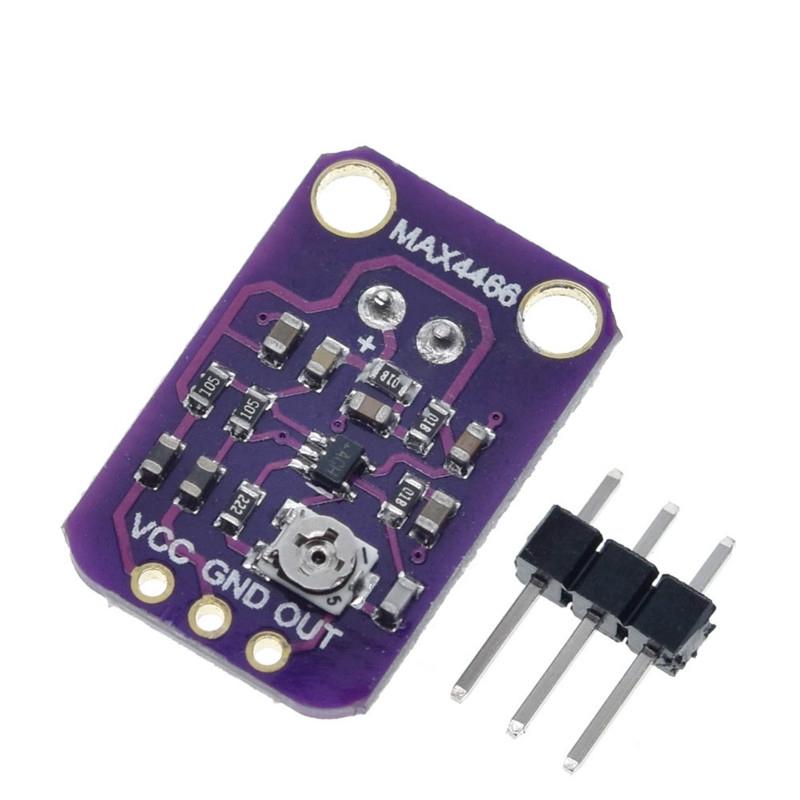

Этот прорыв лучше всего использовать для таких проектов, как сменщики голоса, запись звука и аудиореактивные проекты, использующие FFT. На задней части мы включаем небольшой триммерный горшок для регулировки усиления. Вы можете

установите коэффициент усиления от 25x до 125x. Это около 200 мВл вpp (для нормальной громкости речи около 6 "

away), который хорош для прикрепления к чему-то, что ожидает ввода «линейного уровня» без обрезки или до

около 1 Впп, идеально подходит для чтения с микроконтроллера АЦП. Выход - rail-to-rail, поэтому, если звуки получаются

громкий, выход может идти до 5Vpp!

Пользоваться ею просто:

Подключение GND к земле, VCC к 2,4-5 В постоянного тока.

Для лучшей производительности используйте самый «тихий» доступный источник питания (для Arduino это будет источник питания 3,3 В).

Форма звукового сигнала выйдет из контакта OUT. Выход будет иметь смещение постоянного тока VCC/2, поэтому, когда

отлично тихий, напряжение будет устойчивым VCC/2 вольта (оно связано с постоянным током). Если используемое аудиооборудование

требуется звук с переменным током, поместите конденсатор 100uF между выходным контактом и входом вашего устройства. Если

Вы подключаетесь к аудиоусилительу, который имеет дифференциальные входы или включает в себя конденсаторы разъединителя,

Колпачок 100uF не требуется.

Выходной контакт не предназначен для управления динамиками или чем-либо еще, кроме самых маленьких наушников-вкладышей - вам понадобится

аудиоусилитель (например, стереоусилитель мощностью 3,7 Вт), если вы хотите подключить усилитель непосредственно к динамикам. Если вы

подключаясь к контакту микроконтроллера, вам не нужен усилитель или конденсатор разъединителя - подключите OUT

контакт непосредственно к контакту АЦП микроконтроллера.

Для аудиореактивных проектов мы предлагаем использовать библиотеку драйверов FFT, которая может принимать аудиовход и «переводить» его в

Частоты.

Особенности и преимущества:

Напряжение питания: + 2,4 В до + 5,5 В (может быть напрямую подключено к STM / ARDUNIO / Raspberry Pi и другим платам разработки)

Коэффициент отклонения блока питания: 112dB

Коэффициент отклонения общего режима: 126 обл

AVOL: 125 дБ (RL = 100 кОм) рельсовый выход

Статический потребляемый ток:

В пакет включено:

1шт * GY-MAX4466 электретный микрофонный усилительный модуль
