Компактный повышающий DC-DC преобразователь с регулируемым выходным напряжением (вход 3 В–5 В, выход 5 В–12 В)

Описание:

100% новый и высокое качество

Размер: 22 мм * 11 мм

Основные параметры:

Выходное напряжение может быть установлено на 5V / 8V / 9V / 12V, по умолчанию 12V.

Диапазон входного напряжения: 2,5 В-5 ВТ. Входное напряжение должно быть ниже заданного выходного напряжения.

Выходная способность: при входе литиевой батареи 3,7 В он может выводить 5V1A, 8V0.5A, 9V0.45A, 12V0.3A.

При входе при 5 В он может выводить 8V0.7A, 9V0.7A, 12V0.5A.

При выходе по умолчанию 12 В светодиодный индикатор потребляет около 1 мА.

Если индикатор выключен, входной ток составляет <1 мА без нагрузки.

Описание настройки напряжения:

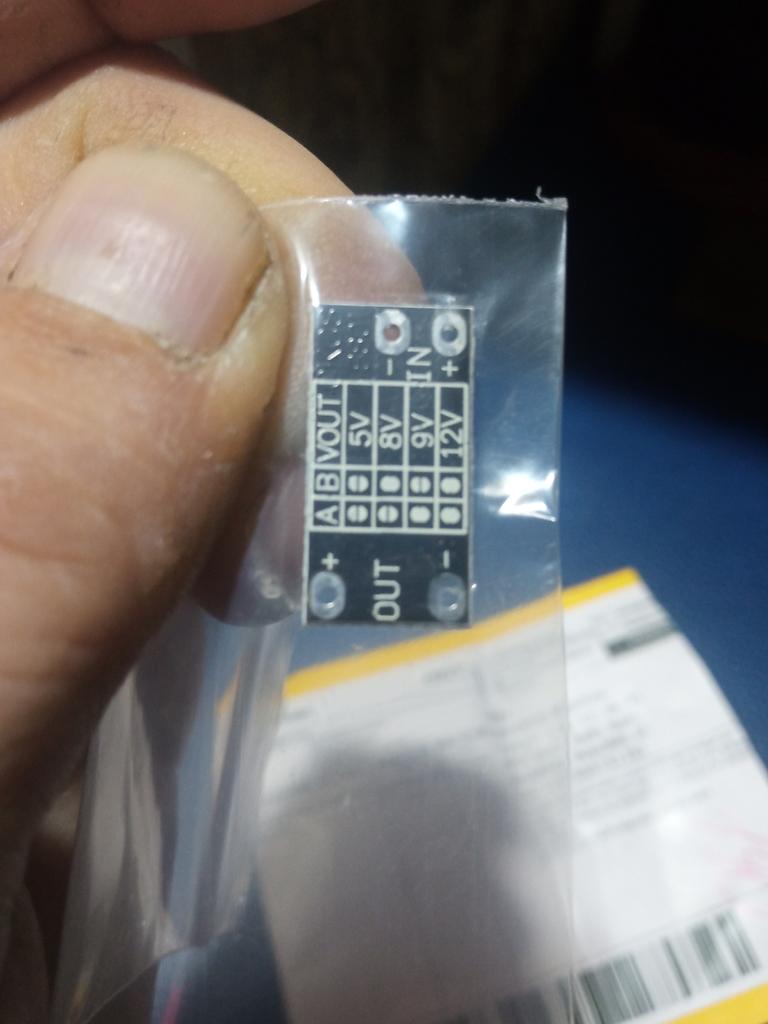

Лицевую сторону печатной платы можно увидеть со словами A и B. Используйте паяльник, чтобы изменить проход прокладки рядом с харатером.

Выходное напряжение может быть отключено путем разрыва. В следующей таблице 0 означает, что панель отключена, а 1 указывает, что панель подключена..

А Б ВУТ

0 0 5В

0 1 8В

1 0 9В

1 1 12В

Панель рядом со светодиодным индикатором также можно отключить, чтобы выключить индикатор.

В коплект входит:

1 х мини DC-DC boost шаг вверх преобразователь 3V 3.2V 3.3V 3.7V 5V 9V до 12V регулятор напряжения
