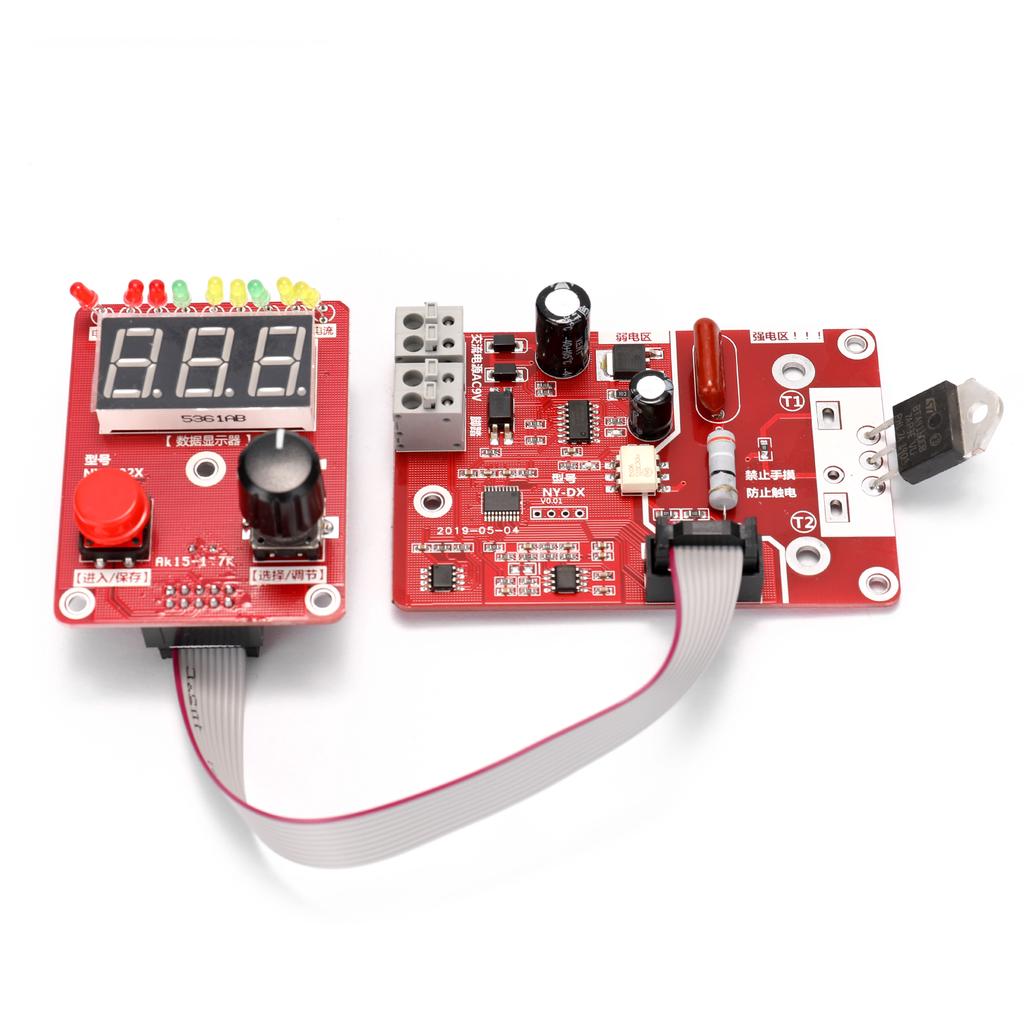

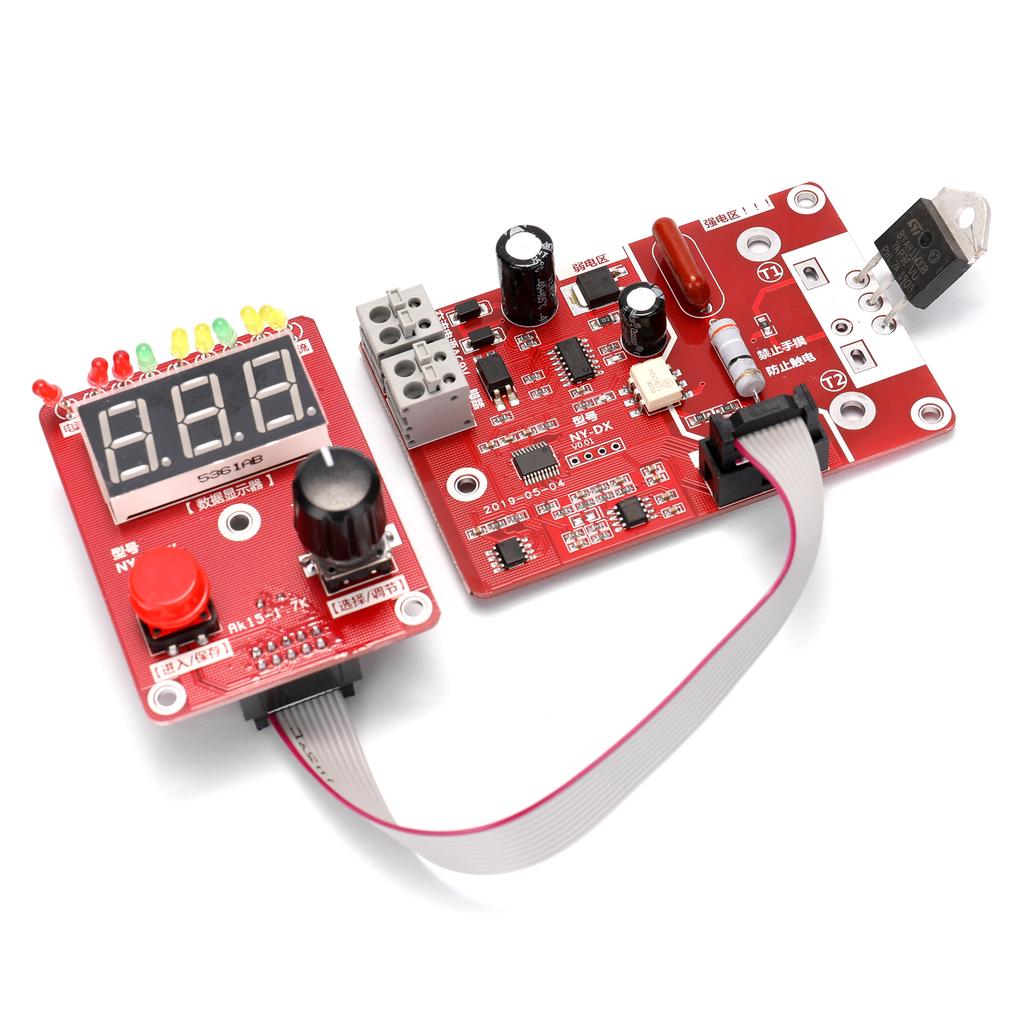

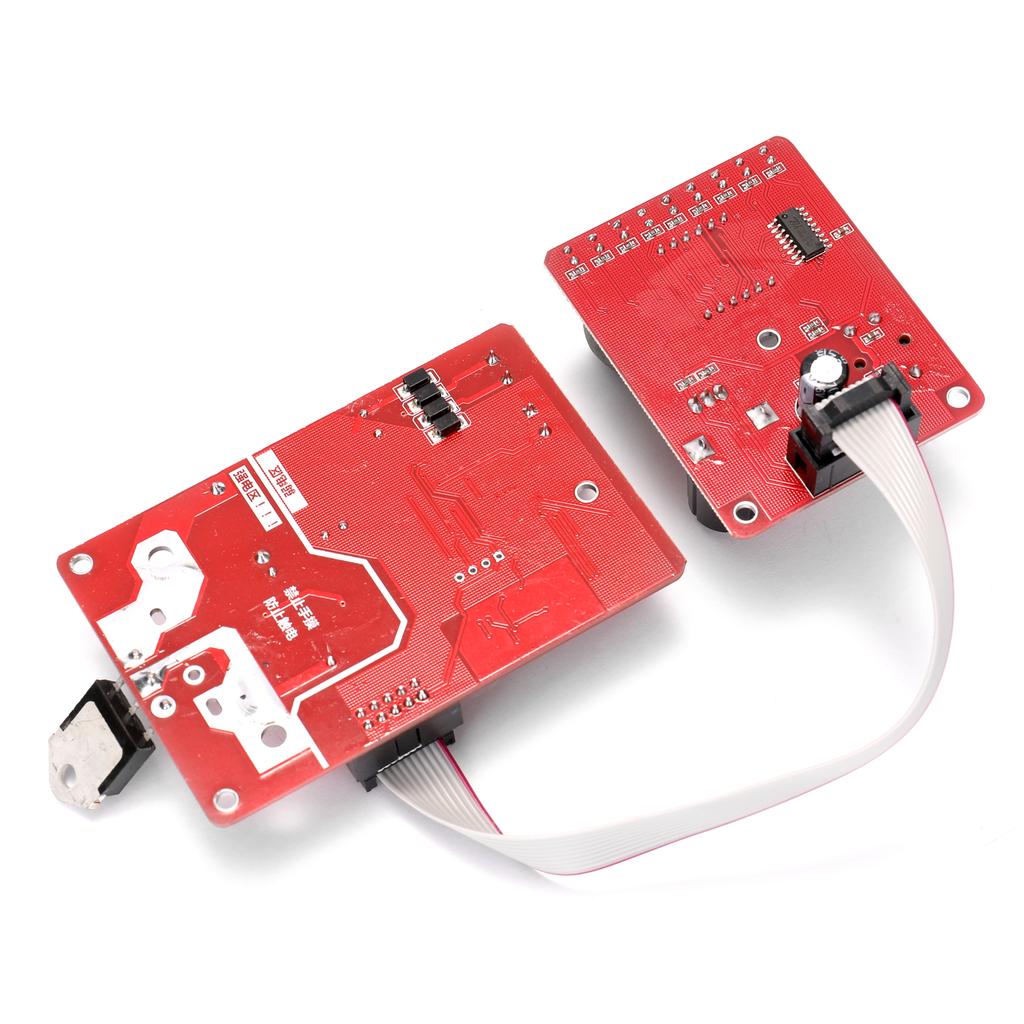

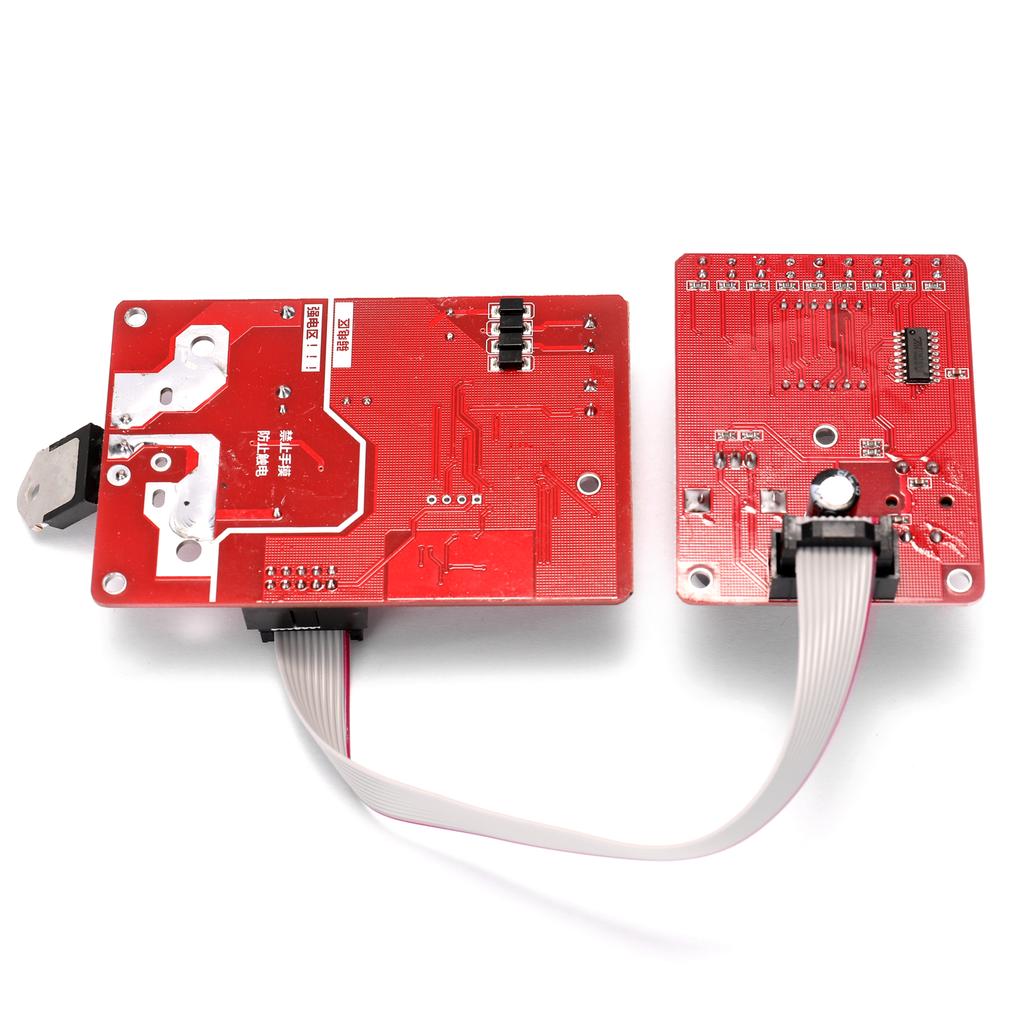

Этот контроллер точечного сварочного аппарата NY-D02 имеет сетевую компенсацию напряжения, в зависимости от изменений в электричестве, автоматически регулирует выход, чтобы гарантировать, что те же параметры в сварке с тем же теплом поддерживают то же самое, паяное соединение. Настройка параметров для режима ввода кодировщика, более точная и удобная. С функцией подсчета сварки, диапазон счета 0-999, и может быть сохранен.?
Характеристики:

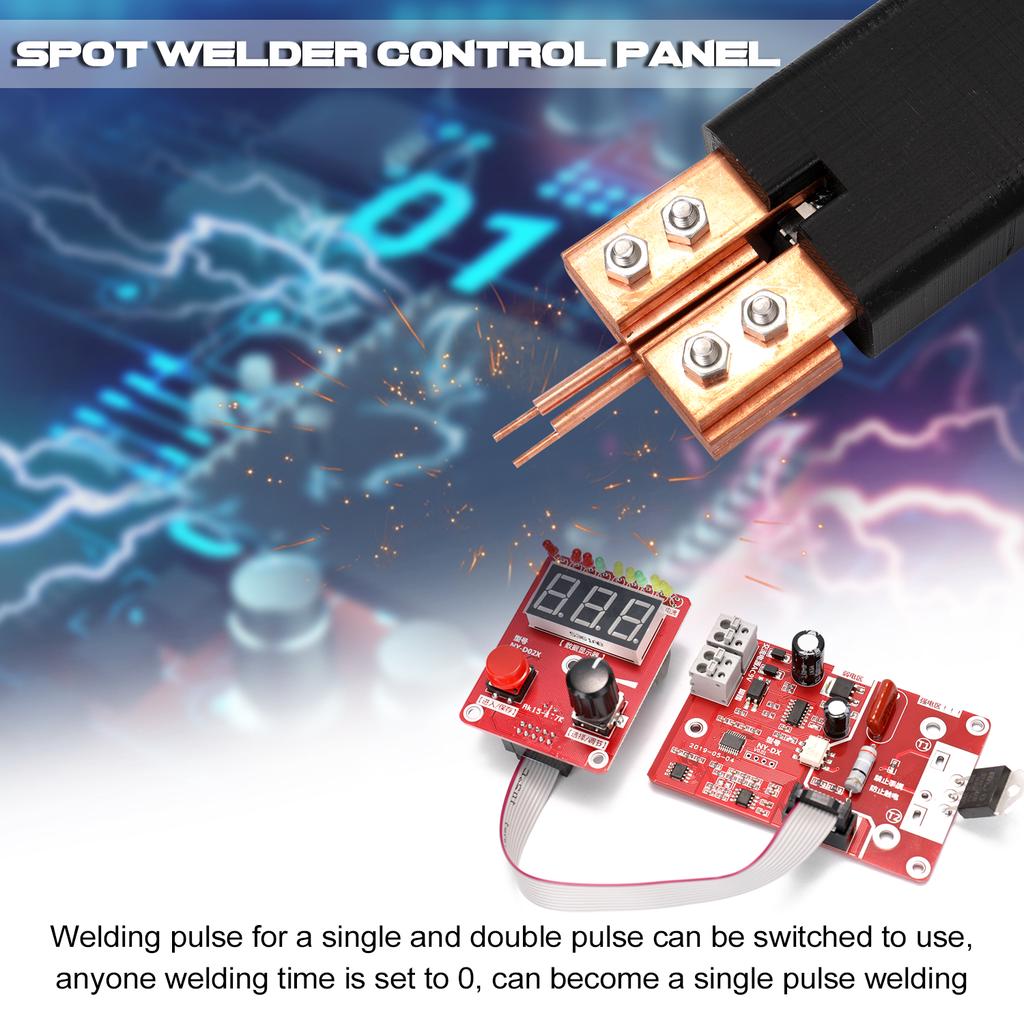

Сварочный импульс для одиночного и двойного импульса может быть переключен на использование, любое время сварки установлено на 0, может стать одноимпульсной сваркой.
С компенсацией сетевого напряжения, в соответствии с изменениями в электричестве, автоматически отрегулируйте выход, чтобы гарантировать, что одинаковые параметры в сварке с тем же теплом для поддержания того же, паяное соединение.

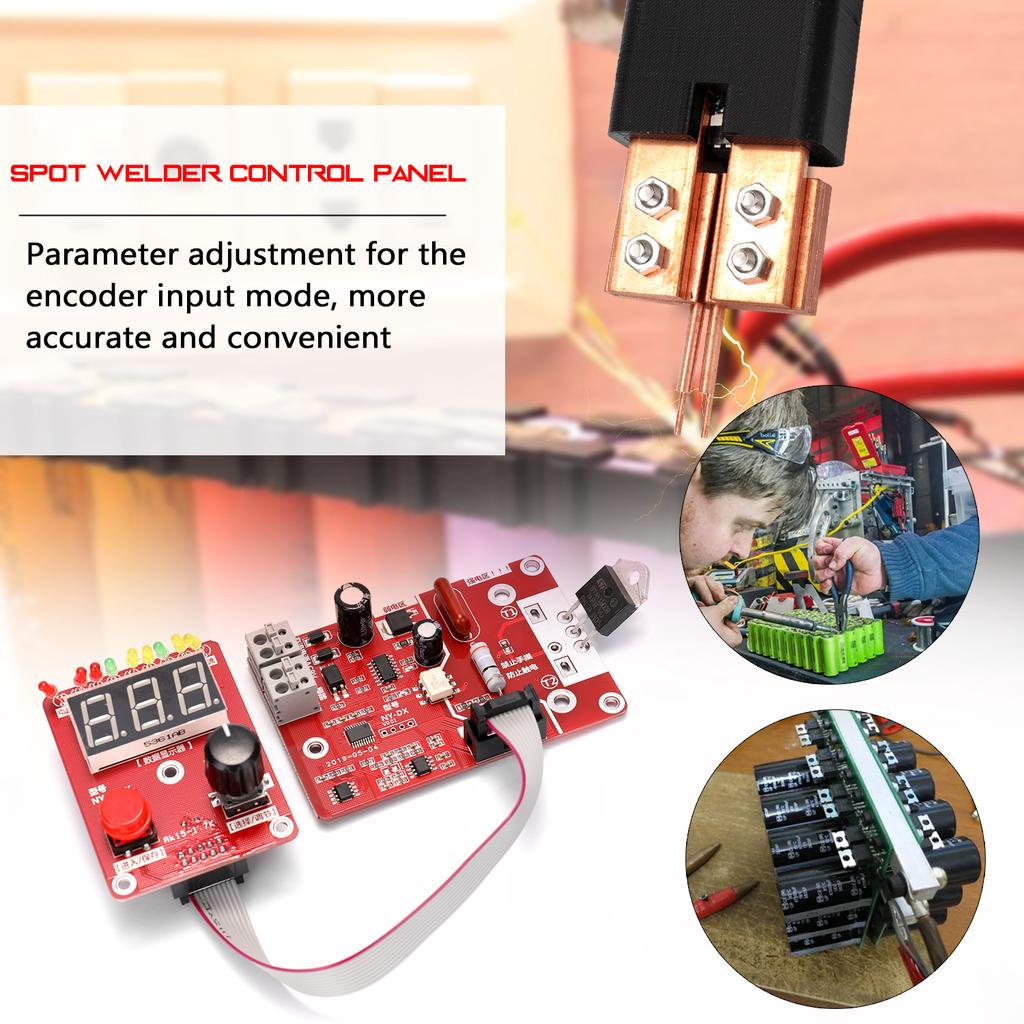

Настройка параметров для режима ввода кодировщика, более точная и удобная.
С функцией подсчета сварки, диапазон счета 0-999, и может быть сохранен.
Время вход 0-100 циклов, единичный цикл (1 цикл 20 мс) токовый вход (300-999).?
Текущий шаг регулировки составляет 0,1%, а регулирование более разделено, вы можете настроить его, если требуются другие диапазоны..
3 синие 0,56-дюймовые цифровые трубки, размер браузера, чем версия управления ручкой большой, наша ручка ручки цифровой трубки составляет 0,36 дюйма.
Бортовое питание, педаль, триггер, запуск, время, ток, интервал, время, индикатор тока, так что каждое состояние имеет четкую индикацию.
Вся плата с использованием промышленного микроконтроллера STM8 для выполнения основного ядра управления.
Прочный и слабый благодаря изоляции оптопары, эксплуатация больше безопасности.
Шнур питания и ножной переключатель с безвинтовой клеммой, более удобный и надежный.
Проектирование надежной схемы обнаружения нулевого пересечения для обеспечения точности фазового сдвига SCR.
Контроллер совместим с тиристором 100A/40A.
?
Инструкции по проводке:
3.1. Описание индикатора работы индикатора
3.2. Отображение описания состояния:
Контроллер имеет три вида рабочего состояния: подготовка к сварке, запрос параметров, изменение параметров.
Подготовка к сварке: ходовой свет остается ярким, время, ток, интервал, время, индикатор тока выключен.
Запрос параметров: индикатор выключен, время, ток, интервал, время, ток, соответствующий количеству света, цифровая трубка остается яркой, значение дисплея для соответствующих значений параметров.
Изменение параметра: Индикатор выключен, время, ток, интервал, время, ток, соответствующий количеству света, мигание цифровой трубки, значение, отображаемое для соответствующего значения значения параметра.
?
3.3. Подготовка к сварке:
Через выбор /регулировку энкодера вращение против часовой стрелки, так что ходовой свет остается включенным, время, ток, интервал, время, индикатор тока выключен, это время может быть сварено, цифровой труба отображает значение для текущего сварочного счета
?
3.4. Калибровка напряжения:
Потому что контроллер с функцией компенсации давления в сети, поэтому при первой установке, чтобы провести калибровку напряжения, можно откалибровать только один. (До тех пор, пока вы не замените силовой трансформатор, вам не нужно повторно калибровать)
?
Операция калибровки:
В работающем состоянии долго нажимайте микро-открытие до тех пор, пока время, ток, интервал не загорается весь свет, затем используйте мультиметр для измерения напряжения сети, например, измеренное напряжение 225В, затем, поворотный энкодер, цифровая трубка Отображать значение 225 может быть, а затем дважды щелкнуть микропереключатель, выйти из калибровки.
?
3.5. Счет очищен:
Контроллер с функцией подсчета сварки, в процессе сварки, при каждой сварке, количество сварки автоматически увеличивается на 1. Графрейндж 0-999.
Если вы хотите очистить, в работающем состоянии дважды щелкните кнопку ввода/сохранения, счетчик автоматически сойдёт.
Характеристики:
Имя: Контроллер?
модель: NY-D02
Тип: 40A, 100A (по желанию)
Вес предмета:
40A: 69 г / 2,43 унции
100A: 82 г / 2,89 унции
Размер пакета: 135 * 85 * 50mm / 5.31 * 3.35 * 1.97in
Вес упаковки:
40A: 91 г / 3,21 унции
100A: 104 г / 3,67 унции
Товарная накладная:
1 * Контроллер трансформатора машины для точечной сварки
