Изготовлен из высококачественного материала, практичен, прост в эксплуатации и использовании, имеет длительный срок службы.
Характеристики:
Изготовлен из высококачественного материала, практичен, имеет длительный срок службы.
Портативный и компактный, простой в использовании и переноску.
Диапазон частот измерения составляет 50 КГц 3 ГГц.
Высокая стабильность, высокая чувствительность, высокая точность, значительно улучшенная производительность.
Металлический корпус, 3,2-дюймовый большой экран более точен для прикосновения, прост в эксплуатации, нет необходимости подключать питание, избавиться от оков кабеля для передачи данных и может использоваться в одиночку.
Этот продукт может достигать 3G, может измерять антенны 2.4G, также может измерять дуплексор, фильтр.

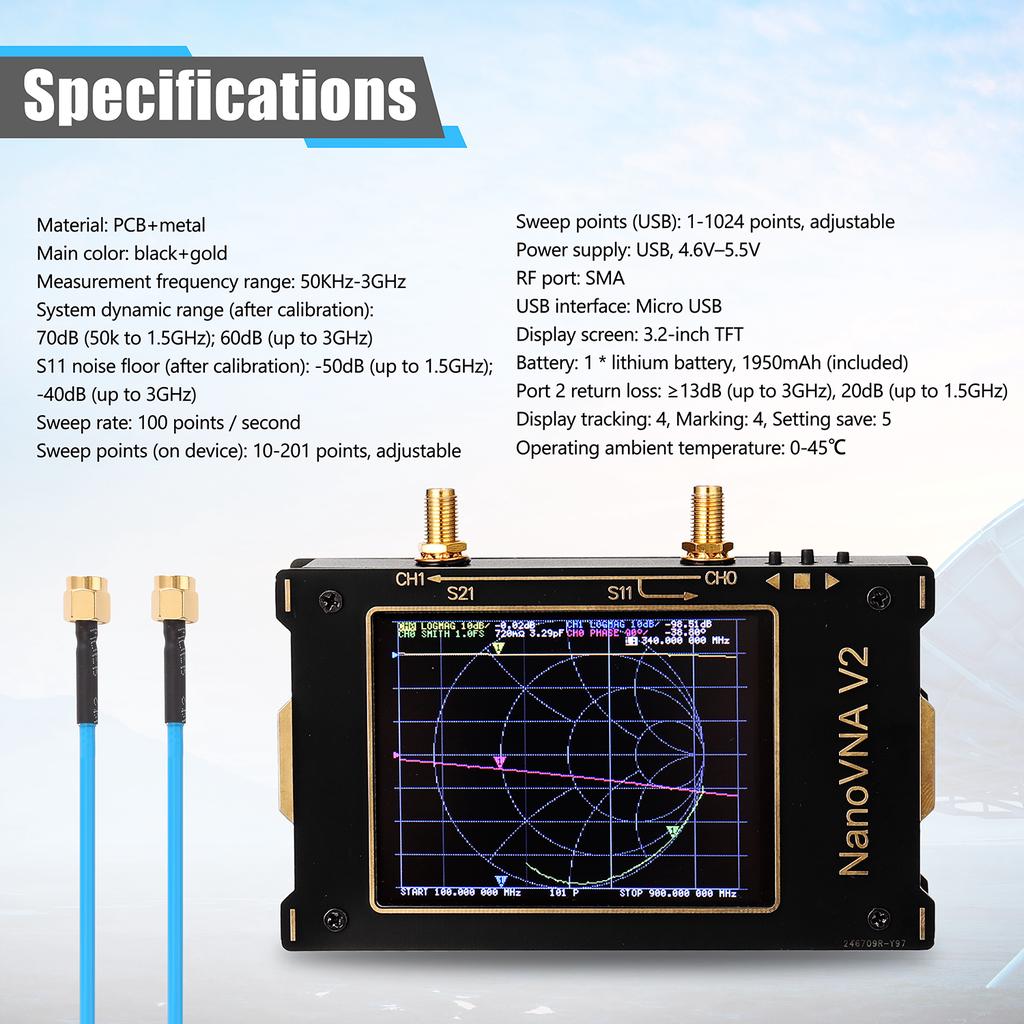

Характеристики:
Материал: PCB + металл
Основной цвет: черный + золото
Диапазон частот измерения: 50 КГц 3 ГГц
Динамический диапазон системы (после калибровки): 70 дБ (от 50 к до 1,5 ГГц); 60 дБ (до 3 ГГц)
Шумовой пол S11 (после калибровки): -50 дБ (до 1,5 ГГц); -40 дБ (до 3 ГГц)
Скорость развертки: 100 очков в секунду
Точки развертки (на устройстве): 10-201 точка, регулируемая
Точки развертки (USB): 1-1024 точки, регулируемые
Источник питания: USB, 4.6V-5.5V
Радиочастотный порт: SMA
Интерфейс USB: микро-USB
Экран дисплея: 3,2-дюймовый TFT
Аккумулятор: 1 литиевый аккумулятор, 1950mAh (включено)
Обратные потери порта 2: более 13 дБ (до 3 ГГц), 20 дБ (до 1,5 ГГц)
Отслеживание дисплея: 4, Маркировка: 4, Сохранение настройки: 5
Рабочая температура окружающей среды: 0-45 по Цельсию
Размер деталя: 115 * 80 * 27mm / 4.5 * 3.1 * 1.1in
Размер пакета: 180 * 120 * 35mm / 7.1 * 4.7 * 1.4in
Вес упаковки: 330 г / 11,6 унции
уведомление:
1. Загрузка программного обеспечения: https://github.com/nanovna/NanoVNA-QT/releases
2. Руководство пользователя: https://github.com/nanovna/NanoVNA-QT/raw/master/ug1101.pdf
Товарная накладная:
1 * Векторный анализатор цепей
2 * 300 мм RF кабель SS405 SMA Двойная мужская игла
1 * USB кабель данных
1 * Калибровочный комплект (нагрузка 50 Ом)
1 * Калибровочный комплект (короткий)
1 * Калибровочный комплект (открытый)
1 - SMA женщина к женскому коннектора
