Напряжение питания: DC3V-12V
Номер модели: DIY Kit Электронный дверной звонок
Описание:

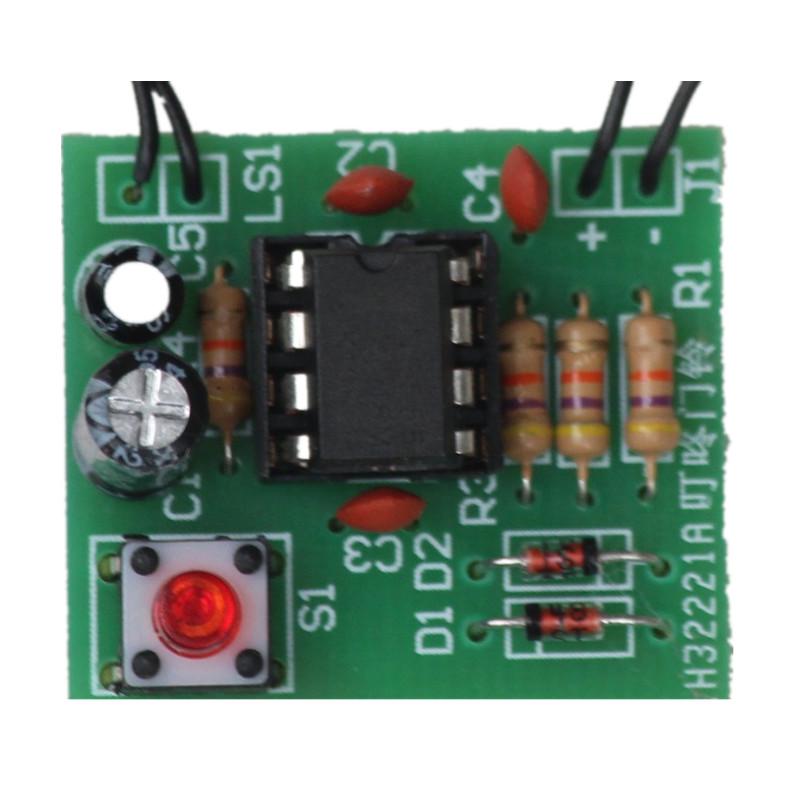

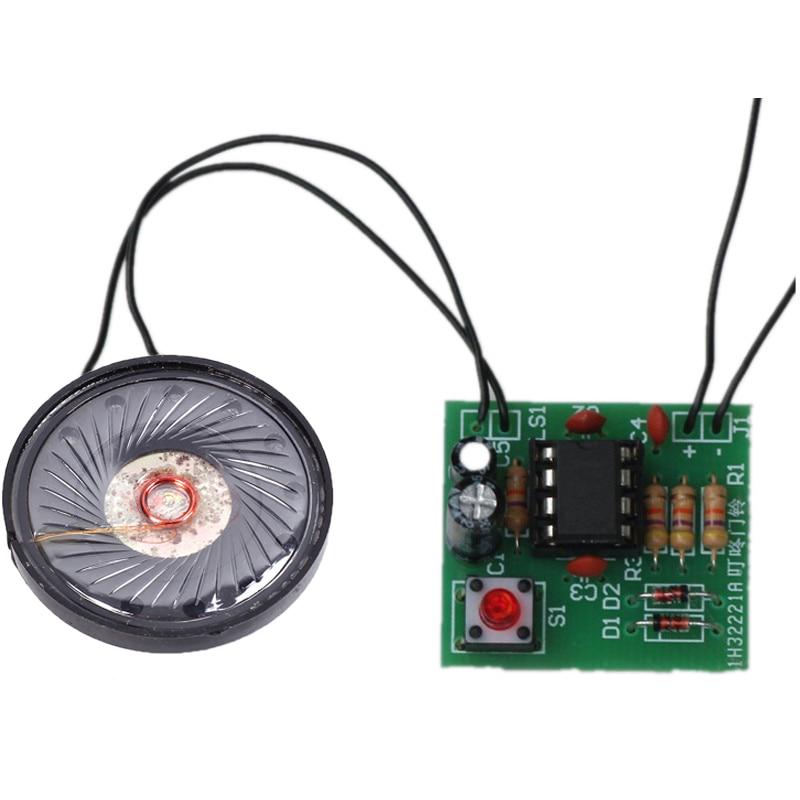

Комплект представляет собой схему для колокола, которая может издавать звук «дин, донг». Он состоит из интегрального блока временной базы и периферийных компонентов. Он имеет прекрасное качество звука, прост в установке, низкую стоимость и низкое энергопотребление. Его рабочее напряжение DC3V-12V. Обычно он питается от ламинированной батареи 9 В. Чем выше напряжение, тем громче звук. Поскольку динамика нет в коробке, звуковая фаза в передней и задней части пластины противодействует громкости, а громкость меньше. Вы можете загрузить коробку, чтобы увеличить объем.
Принцип работы:
ЯдроМ C1 является интегральный блок временной основы схемы NE 555. Образует нестационарный мультивибратор. Нажмите кнопку AN (установлена на дверце), осциллятор колеблется, частота колебаний составляет около 700 Гц, а динамик издает звук «дин». При этом блок питания заряжается от диода D1 до C1. Когда кнопка отпускается, C1 разряжается через сопротивление R1, сохраняя колебание. Однако из-за отключения AN в цепь вкручено сопротивление R2, которое изменяет частоту колебаний, около 500 Гц, и динамик издает звук «донг». До тех пор, пока напряжение на C1 не сможет выдержать колебание 555. Длину звука «донг» можно изменить, изменив номер С1.
уведомление:

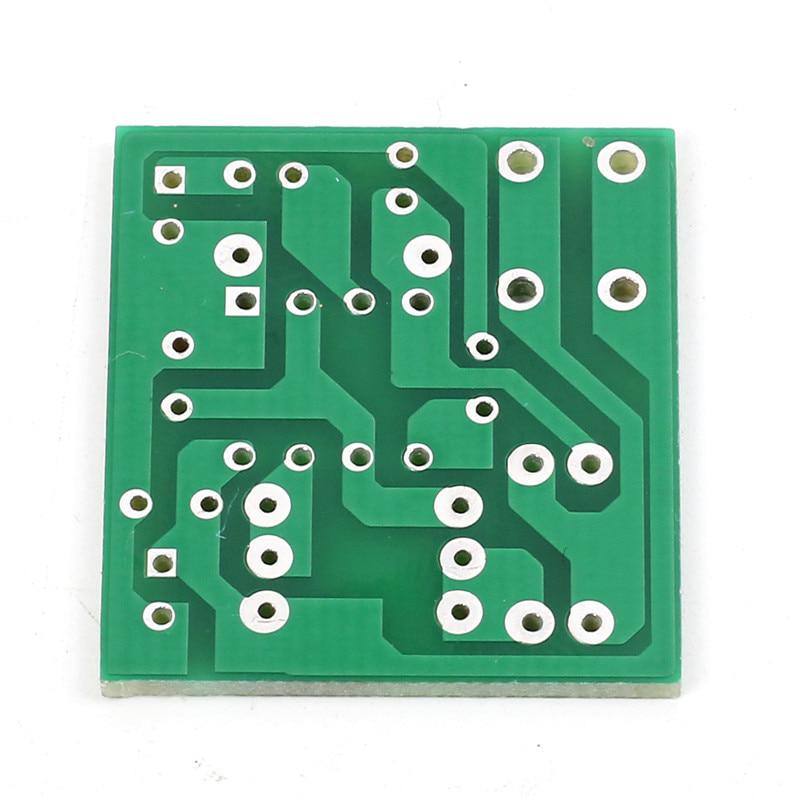

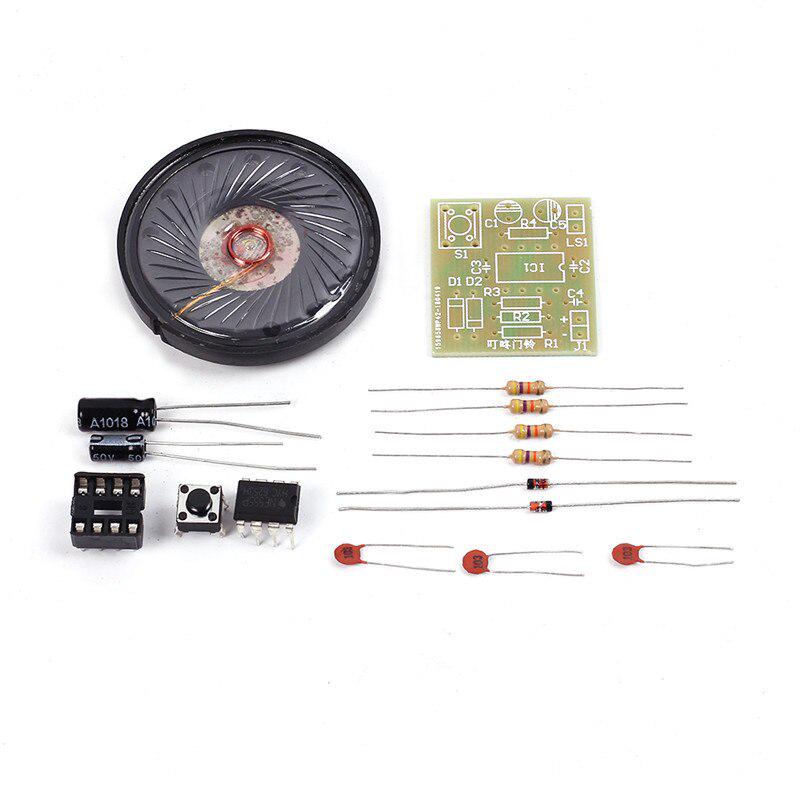

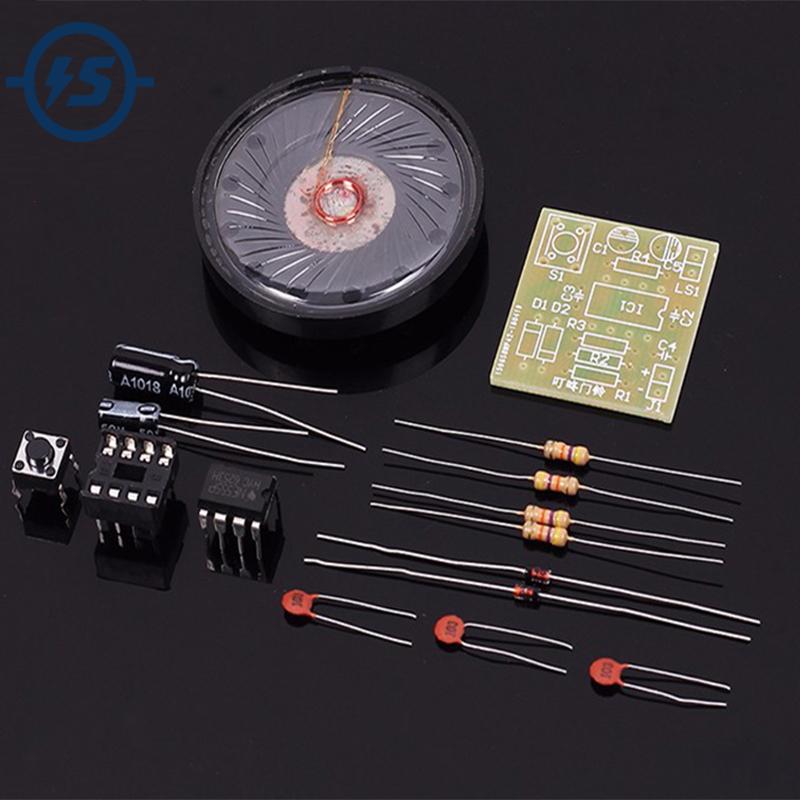

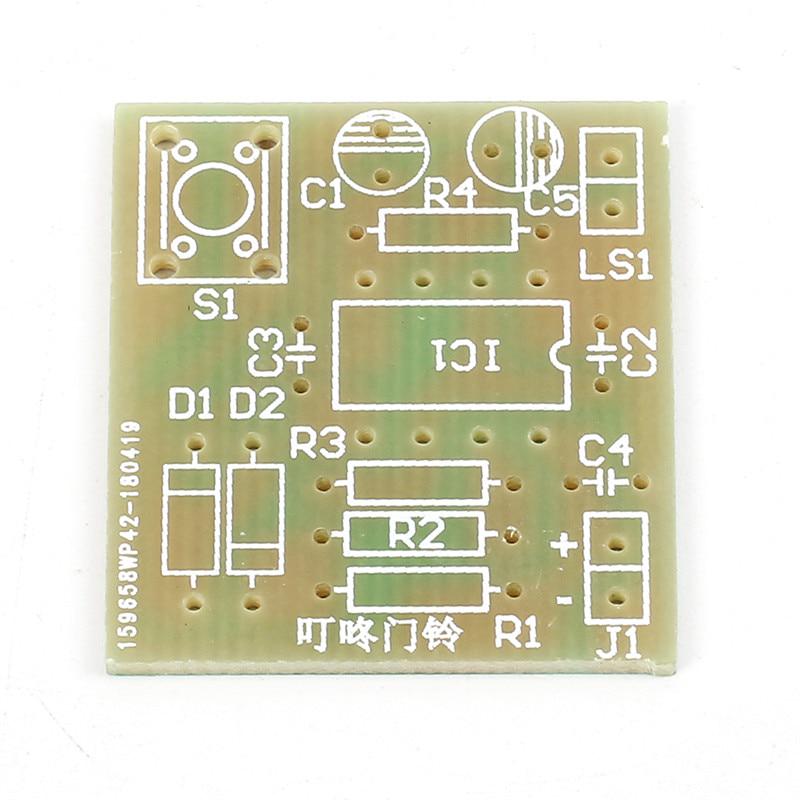

Схема комплекта довольно проста. Вы получите универсальную плату 5 * 7 см или печатную плату процесса. Из-за ограничения стоимости громкоговоритель будет немного ржавым для инвентаря. (и разные партии могут быть не одинаковыми, как правило, динамики 23-50 мм). Однако это не влияет на применение и экспериментальный эффект. Если вы против, пожалуйста, выберите новый продукт.
