Высокие опасения по химическим веществам : Никто
пакет : SMD
Номер модели : BME280-3.3
Мощность рассеивания : 0
Напряжение питания : 3,3-5 В
заявка : Тревога
Тип : Регулятор напряжения
Происхождение : Китай
Состояние : новый
Рабочая Температура : -45-+85

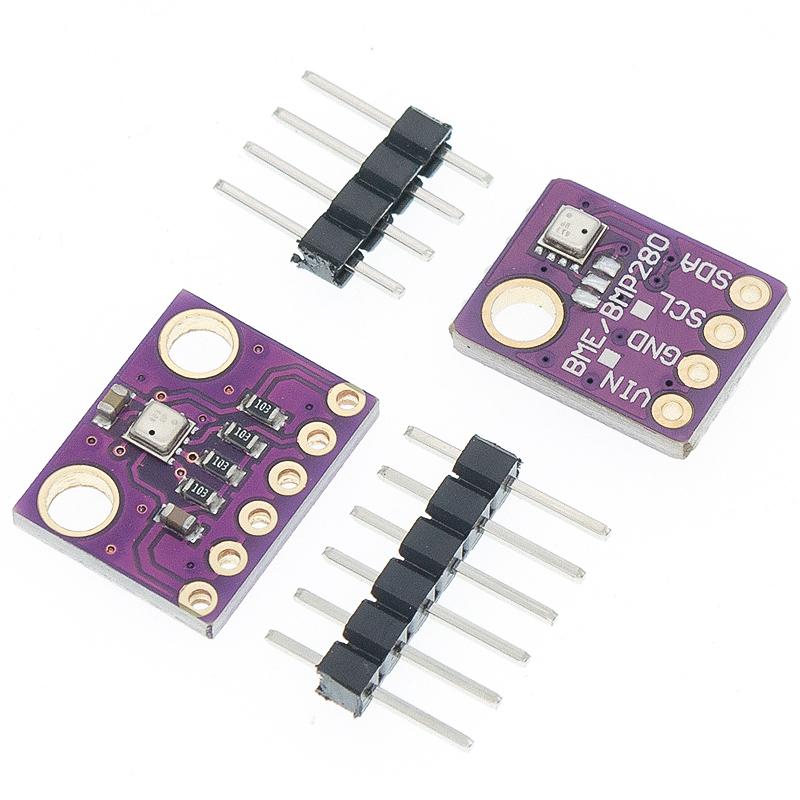

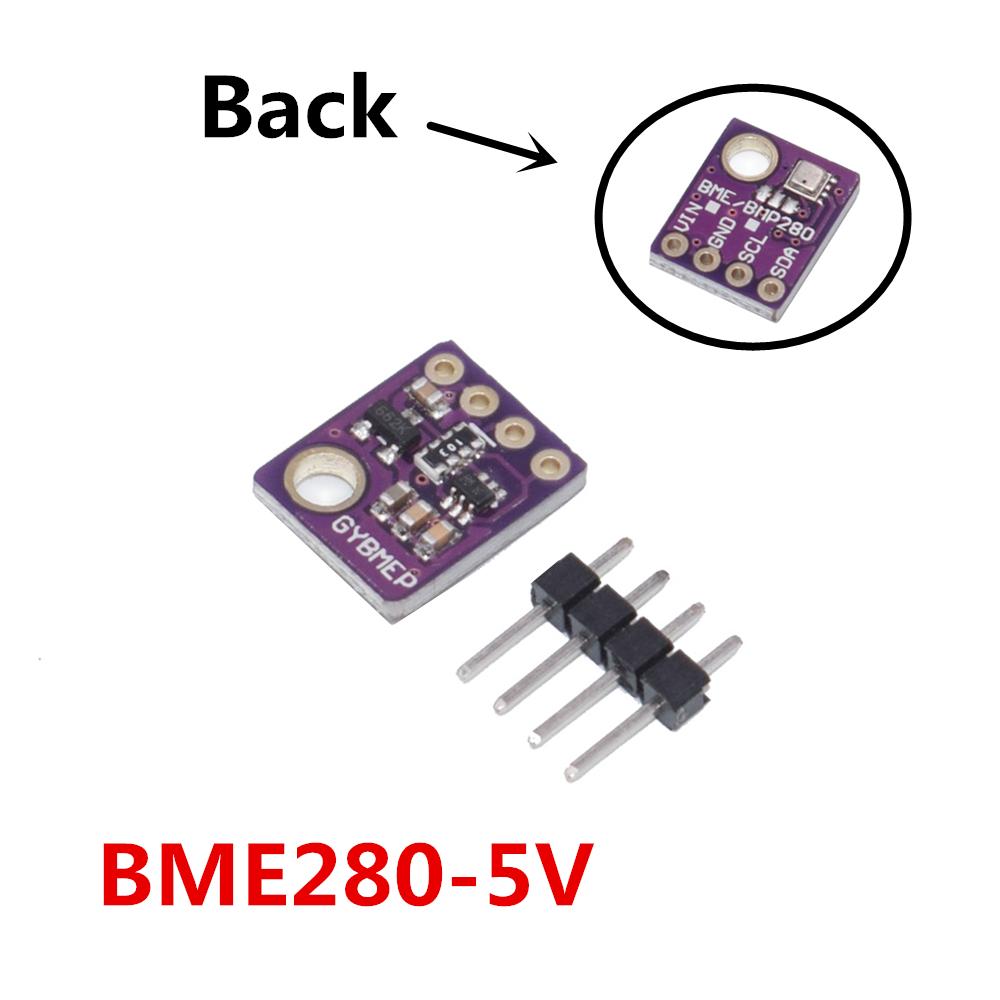

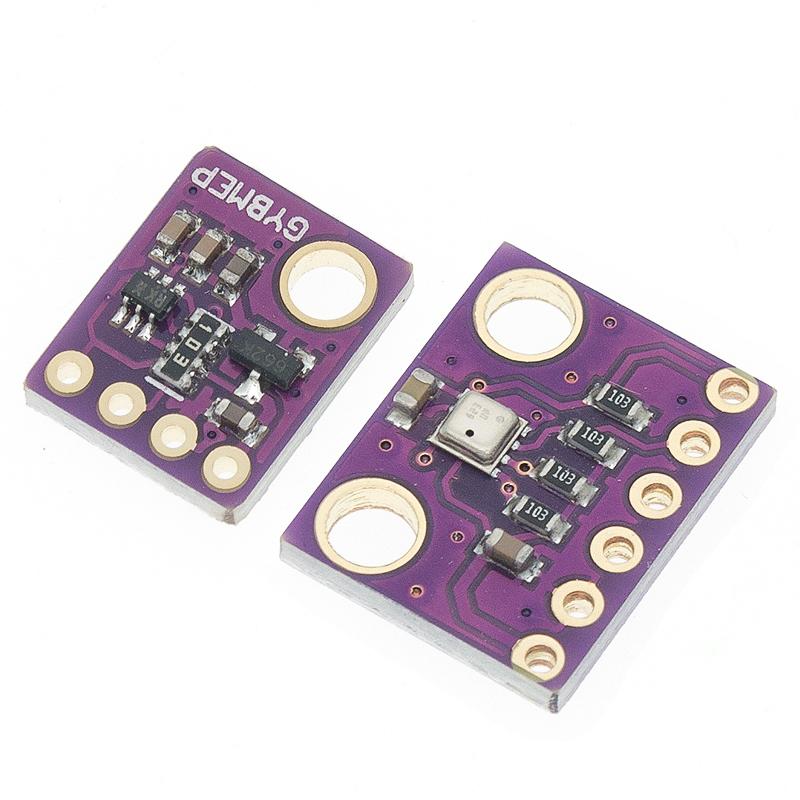

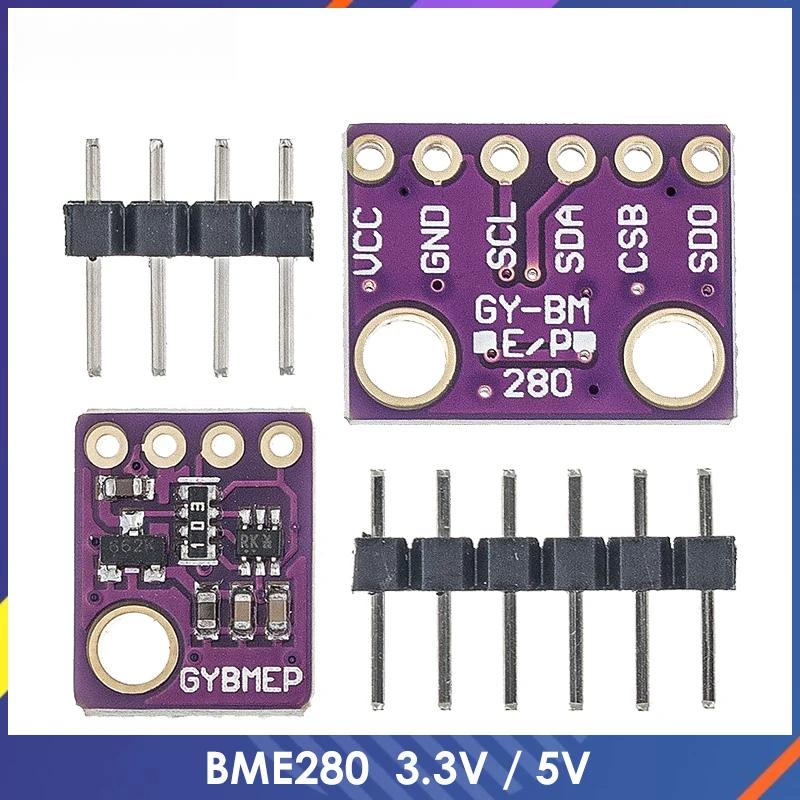

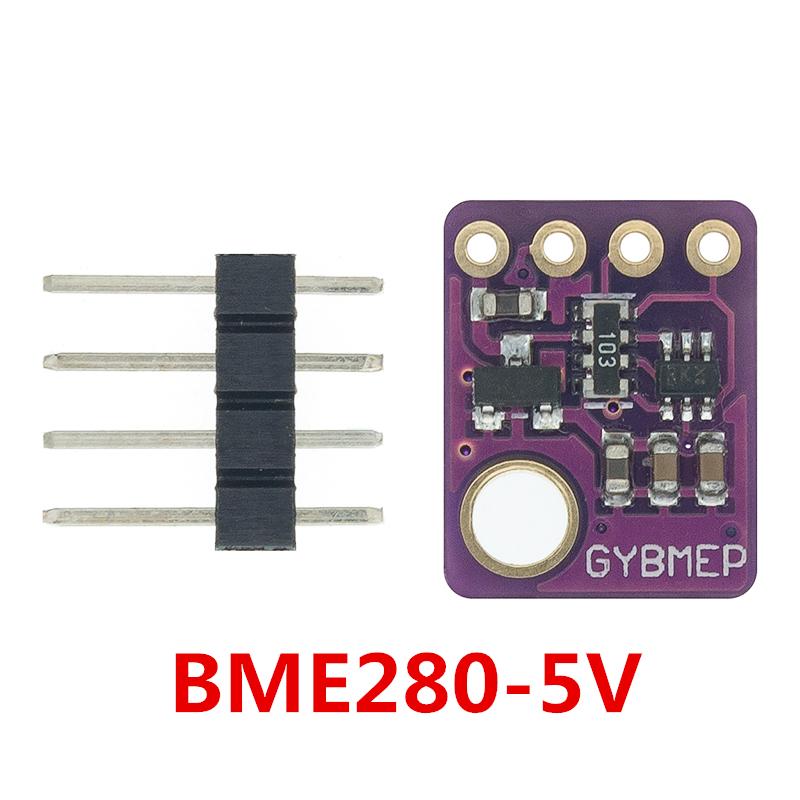

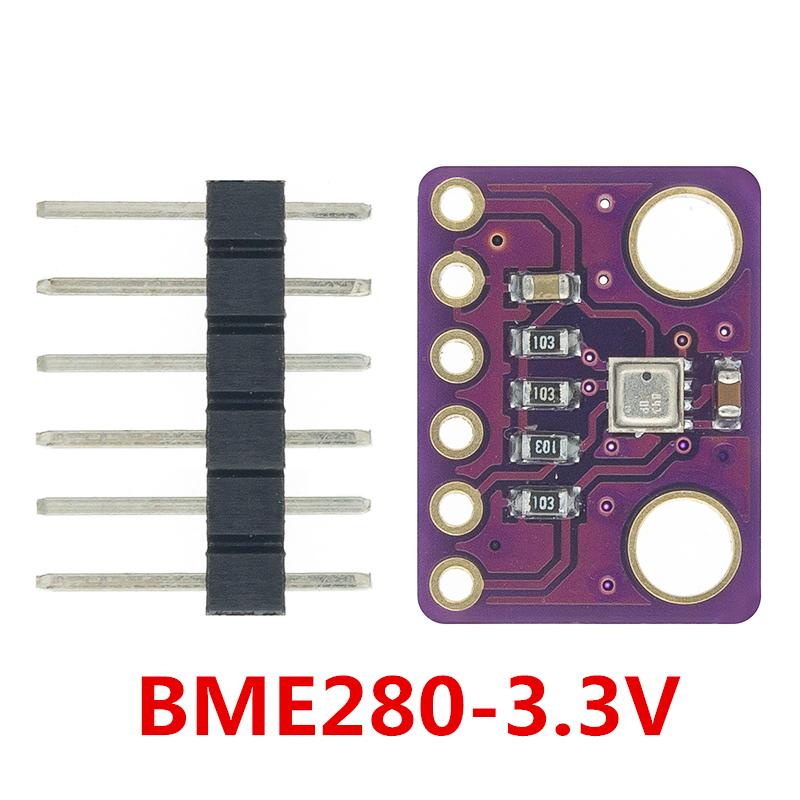

ОписаниеME-BME280 — это макетная плата с датчиком температуры, влажности и давления Bosch Sensortec ME280. Плата имеет перемычку для выбора адреса I2C. (паяная связь GS2), I2C подтягивающие резисторы, 7-контактный разъем 2,54 мм и два монтажных отверстия 3,5 мм. Настройка платы по умолчанию; одинарная шина питания Vdd=Vdd_IO (паяльное звено GS1), подтягивные резисторы (Р2, Р3) 10k, резистор выбора протокола 0ohm (Р1), развязывающие конденсаторы 0.1 мкФ на обоих выводах питания Vdd и Vdd_IO. Если вы подключаете плату к обеим шинам питания VDD_IO 1.8 В и VDD 3.3 В, обязательно удалите перемычку питания GS1!Особенности BME280- Корпус 2,5 мм x 2,5 мм x 0,93 мм с металлической крышкой LGA- Цифровой интерфейс I2C (до 3,4 МГц) и SPI (3 и 4 провода, до 10 МГц)- Диапазон напряжения питания основного напряжения питания VDD: от 1,71 В до 3,6 В диапазон напряжения интерфейса VDDIO: 1.2 В до 3.6 В- Потребление тока 1.8 мкА @ 1 Гц влажность и температура 2.8 мкА @ 1 Гц давление и температура 3.6 мкА @ 1 Гц влажность, давление и температура 0.1 мкА в спящем режиме- Рабочий диапазон -40…+85 C, 0…100 % рел. влажность, 300…;1100 гПа - Датчик влажности и датчик давления можно включать/выключать независимо. Bosch поднял свою игру со своим новым датчиком BMP280, датчиком окружающей среды с температурой, барометрическим давлением, который является следующим поколением обновления для BMP085/BMP180/BMP183. Этот датчик отлично подходит для всех видов зондирования погоды и даже может использоваться как в I2C, так и в SPI!Этот высокоточный датчик от Bosch является лучшим недорогим, высокоточным сенсорным решением для измерения барометрического давления с ±абсолютная точность 1 гПа и температура с ±1.0°;Точность C. Поскольку давление меняется с высотой, а измерения давления настолько точные, вы также можете использовать его в качестве высотомера с ±;Точность 1 метрBME280 — это датчик следующего поколения от Bosch и обновление для BMP085/BMP180/BMP183 — с низким высотным шумом 0,25 м и тем же быстрым временем преобразования. Имеет те же характеристики, но может использовать как I2C, так и SPI.. Для простого и удобного подключения используйте I2C.. Если вы хотите подключить несколько датчиков, не беспокоясь о конфликтах адресов I2C, используйте SPI.
Линия имеет компактную и равномерную компоновку, хорошую электроизоляцию и механическую устойчивость, может сохранять стабильную работу в условиях различных температур и влажности, обеспечивая точность и надежность.
В схемотехнике тщательно спланированные линии подобны точным транспортным сетям, а линии разной ширины и с разным интервалом выполняют различные задачи по передаче токов и сигналов.. Ключевые сигнальные линии проходят обработку согласования импеданса, что значительно снижает отражение и затухание сигнала и обеспечивает стабильную передачу высокочастотных сигналов.
Все виды электронных компонентов припаяны к печатной плате, а паяные соединения полные, круглые, прочные и надежные.. Основные компоненты, такие как микросхемы, идеально соединены с печатной платой с помощью точных процессов компоновки, что обеспечивает высокоскоростную обработку данных и взаимодействие.
Эта печатная плата имеет широкий спектр применения во многих областях.. Будь то область промышленного управления, требующая чрезвычайно высокой стабильности, или область бытовой электроники, где требуется экстремальная производительность, он может предоставить надежные гарантии стабильной работы оборудования благодаря своей превосходной конструкции и надежной работе, а также помочь различным электронным устройствам играть важную роль.
