пакет : Модуль DIY
Номер модели : NRF24L01
Мощность рассеивания : ...
Напряжение питания : 1,6 В-3,6 В
заявка : компьютер
Тип : модуль
Происхождение : Китай
Состояние : новый
Рабочая Температура : -40°C~+80°C
функции : Электронный модуль
Область применения : Переключатель и датчик для Arduino STM

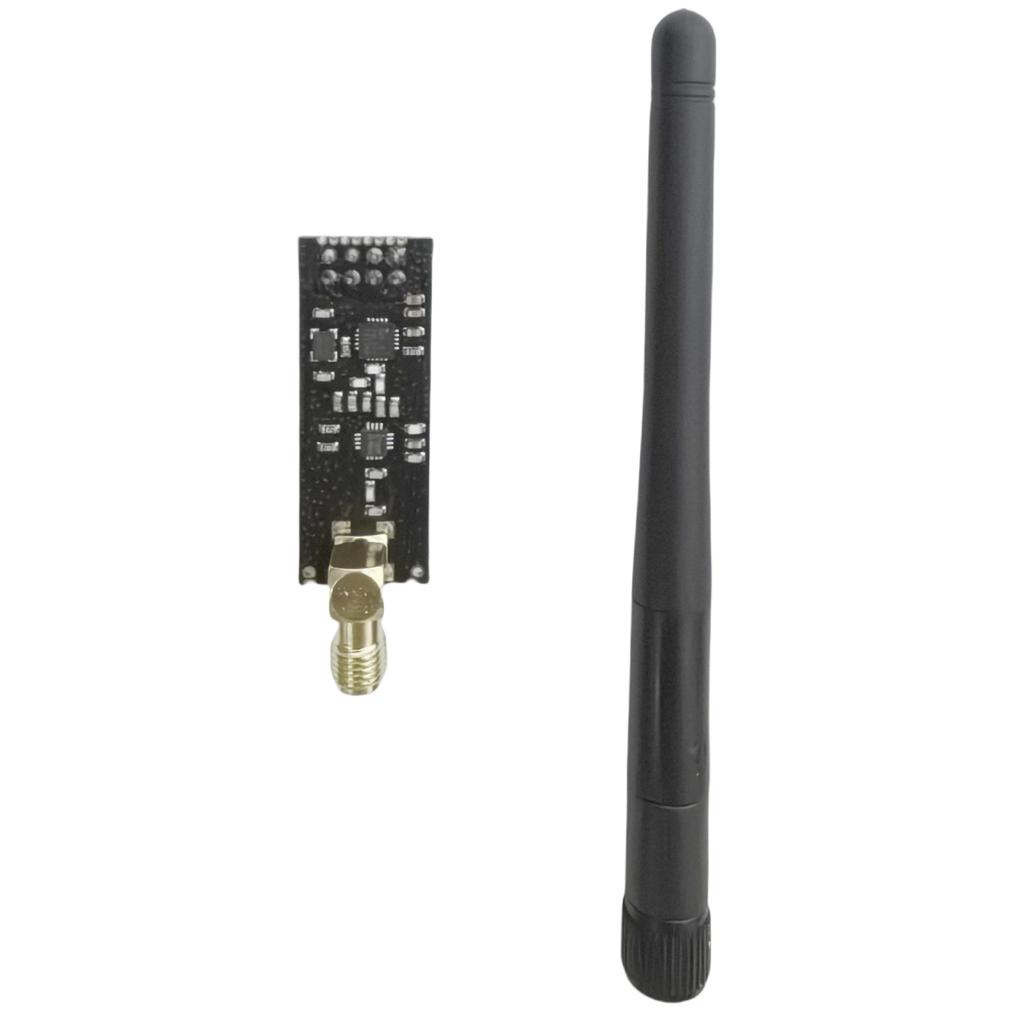

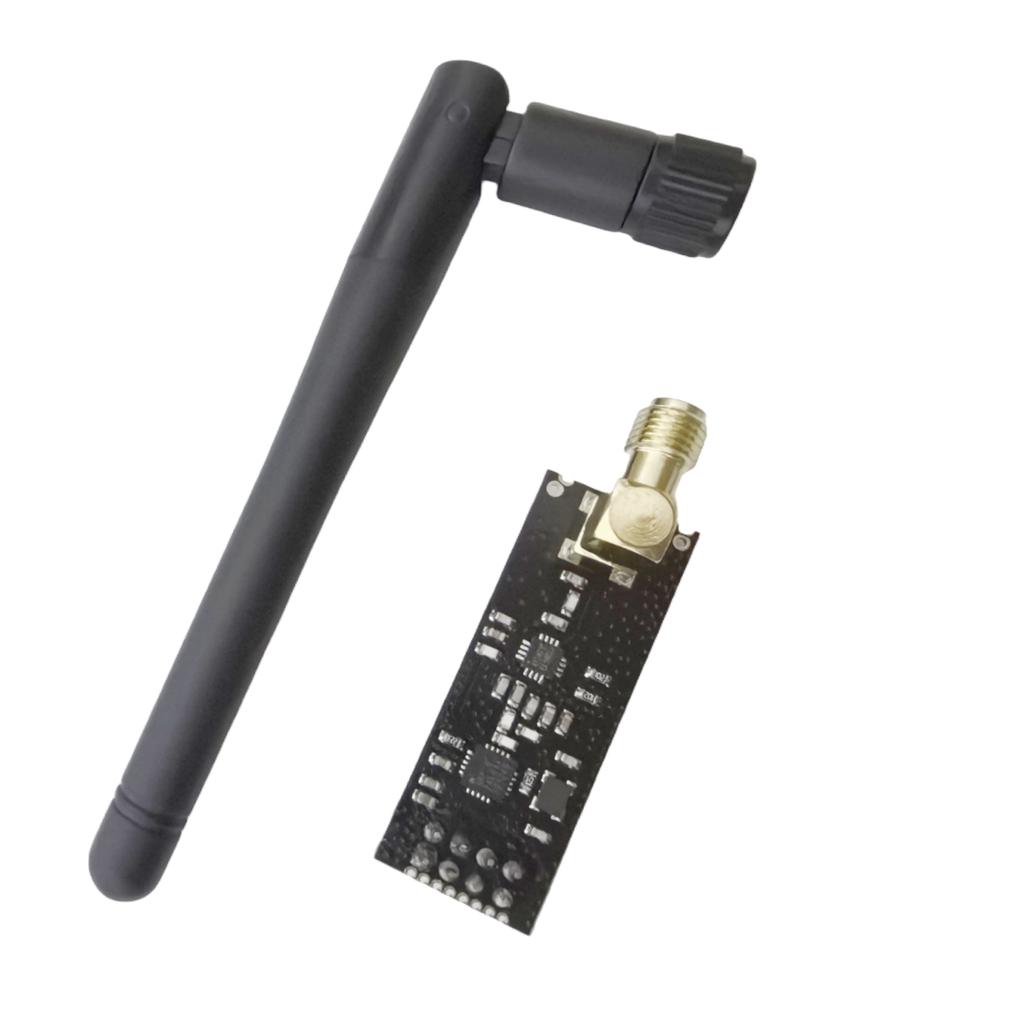

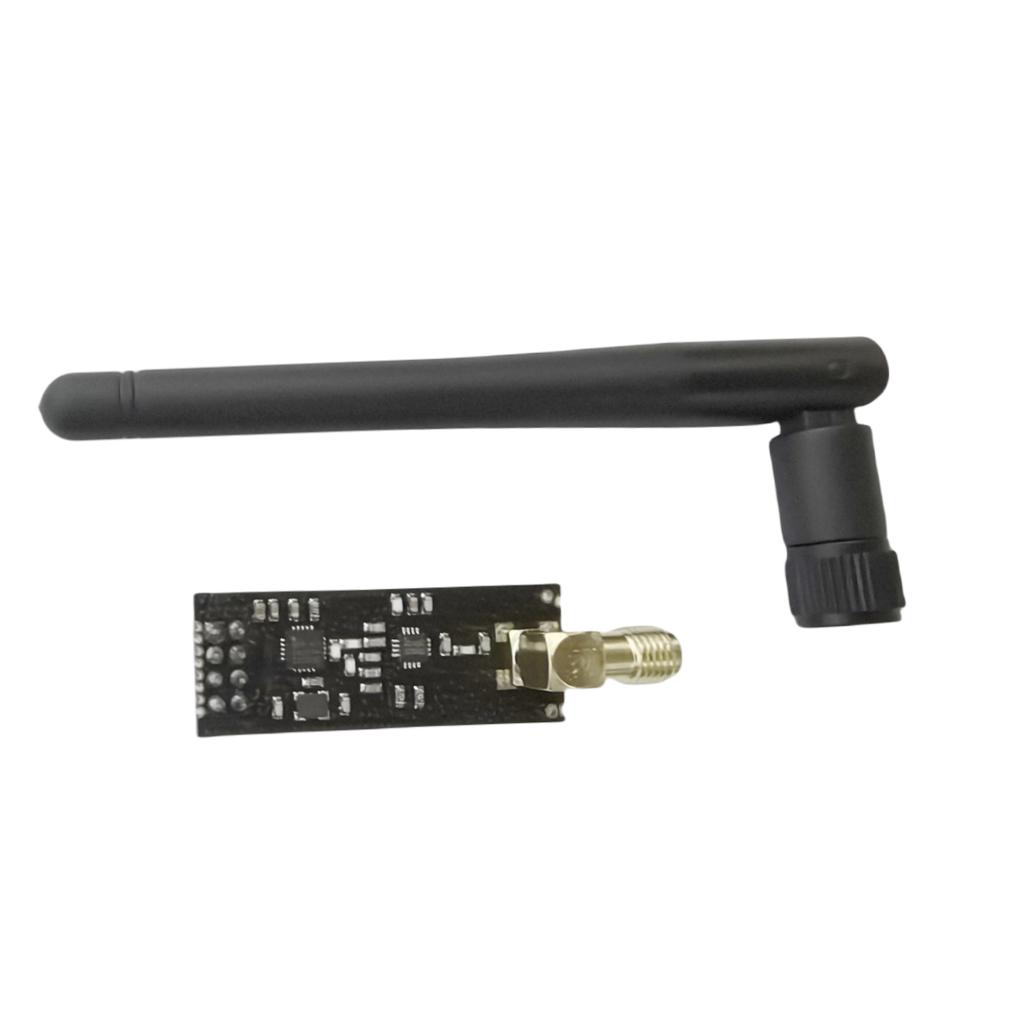

NRF24L01 — это однокристальный чип приемопередатчика, работающий в универсальном диапазоне ISM 2,4–2,5 ГГц, беспроводные приемопередатчики включают в себя: Генератор частоты Контроллер режима Enhanced SchockBurstTM Усилитель мощности Кварцевый усилитель Модулятор Демодулятор Выбор канала выходной мощности и протокол Настройки можно задать через интерфейс SPI с очень низким потреблением тока. Потребляемый ток составляет 9,0 мА при мощности передачи 6 дБм в режиме передачи, 12,3 мА в режиме приема, а в режиме ожидания потребление тока ниже.
Открытый диапазон ISM, мощность передачи 0 дБм, использование без лицензии.
Поддерживает шесть каналов приема данных
1. Низкое рабочее напряжение: 1,9 ~ 3,6 В Низковольтная работа
2. Высокоскоростной: 2 Мбит/с, благодаря короткому времени передачи по воздуху, значительно снижает явление коллизий при беспроводной передаче (программное обеспечение устанавливает скорость передачи данных по воздуху 1 Мбит/с или 2 Мбит/с)
3. Многочастотный: 125 частотных точек для удовлетворения потребностей многоточечной связи и связи со скачкообразной перестройкой частоты
4. Ультра-малых: встроенная антенна 2,4 ГГц, небольшой размер, 15x29 мм (включая антенну)
5. Низкое энергопотребление: При работе в режиме отклика связь, быстрая передача воздуха и время запуска значительно снижают потребление тока.
6. Низкая стоимость применения: NRF24L01 объединяет все высокоскоростные части обработки сигналов, связанные с протоколом RF, такие как: Интерфейс SPI NRF24L01 может быть подключен к аппаратному порту SPI однокристального микрокомпьютера или смоделирован портом ввода-вывода однокристального микрокомпьютера.. Внутренний FIFO может использоваться для взаимодействия с различными высокоскоростными и низкоскоростными микропроцессорами, что упрощает использование недорогого однокристального микрокомпьютера.
7. Простота разработки: Поскольку канальный уровень полностью интегрирован в модуль, его очень легко разработать. Функция автоматической повторной передачи, автоматическое обнаружение и повторная передача потерянных пакетов данных, время повторной передачи и время повторной передачи могут контролироваться программным обеспечением для автоматического сохранения функции автоматического ответа пакета данных, который не получает ответный сигнал. После получения достоверных данных модуль автоматически отправляет ответный сигнал.. Нет необходимости программировать обнаружение несущей - обнаружение фиксированной частоты. Встроенное аппаратное обнаружение ошибок CRC и адрес управления связью «точка-многоточка». Счетчик ошибок передачи пакетов и функция обнаружения несущей могут использоваться для настройки скачка частоты. Можно одновременно установить шесть адресов приемных каналов, можно выборочно открывать приемный канал. Стандартный интерфейс с шагом выводов DIP2.54MM, прост во встраиваемых приложениях.
Линия имеет компактную и равномерную компоновку, хорошую электроизоляцию и механическую устойчивость, может сохранять стабильную работу в условиях различных температур и влажности, обеспечивая точность и надежность.
В схемотехнике тщательно спланированные линии подобны точным транспортным сетям, а линии разной ширины и с разным интервалом выполняют различные задачи по передаче токов и сигналов.. Ключевые сигнальные линии проходят обработку согласования импеданса, что значительно снижает отражение и затухание сигнала и обеспечивает стабильную передачу высокочастотных сигналов.
Все виды электронных компонентов припаяны к печатной плате, а паяные соединения полные, круглые, прочные и надежные.. Основные компоненты, такие как микросхемы, идеально соединены с печатной платой с помощью точных процессов компоновки, что обеспечивает высокоскоростную обработку данных и взаимодействие.
Эта печатная плата имеет широкий спектр применения во многих областях.. Будь то область промышленного управления, требующая чрезвычайно высокой стабильности, или область бытовой электроники, где требуется экстремальная производительность, он может предоставить надежные гарантии стабильной работы оборудования благодаря своей превосходной конструкции и надежной работе, а также помочь различным электронным устройствам играть важную роль.
