Характерная черта:
1. Светодиодный индикатор: В этом твердотельном реле постоянного тока в переменный используется светодиодный индикатор, обеспечивающий очень наглядную и четкую индикацию рабочего состояния.
2. Выход транзистора: В этом полупроводниковом стабилизаторе напряжения на ток 60 А используется транзисторный выход с низким падением напряжения в открытом состоянии и высокой скоростью переключения.
3. Отличный материал ПБТ: Этот твердотельный релейный модуль изготовлен из превосходного материала ПБТ, который устойчив к эрозии и вибрации, надежен в работе.
4. Безопасный и надежный: Входные и выходные цепи этого твердотельного реле оптически изолированы друг от друга, что затрудняет перекрестные помехи и является безопасным и надежным.
5. Широкое применение: Это твердотельное реле на 60 А имеет широкий спектр применений, в основном используется в промышленной автоматизации, управлении слабой изоляцией питания, управлении сильной изоляцией питания и разнообразном электрическом оборудовании постоянного тока высокой мощности.
Технические характеристики:

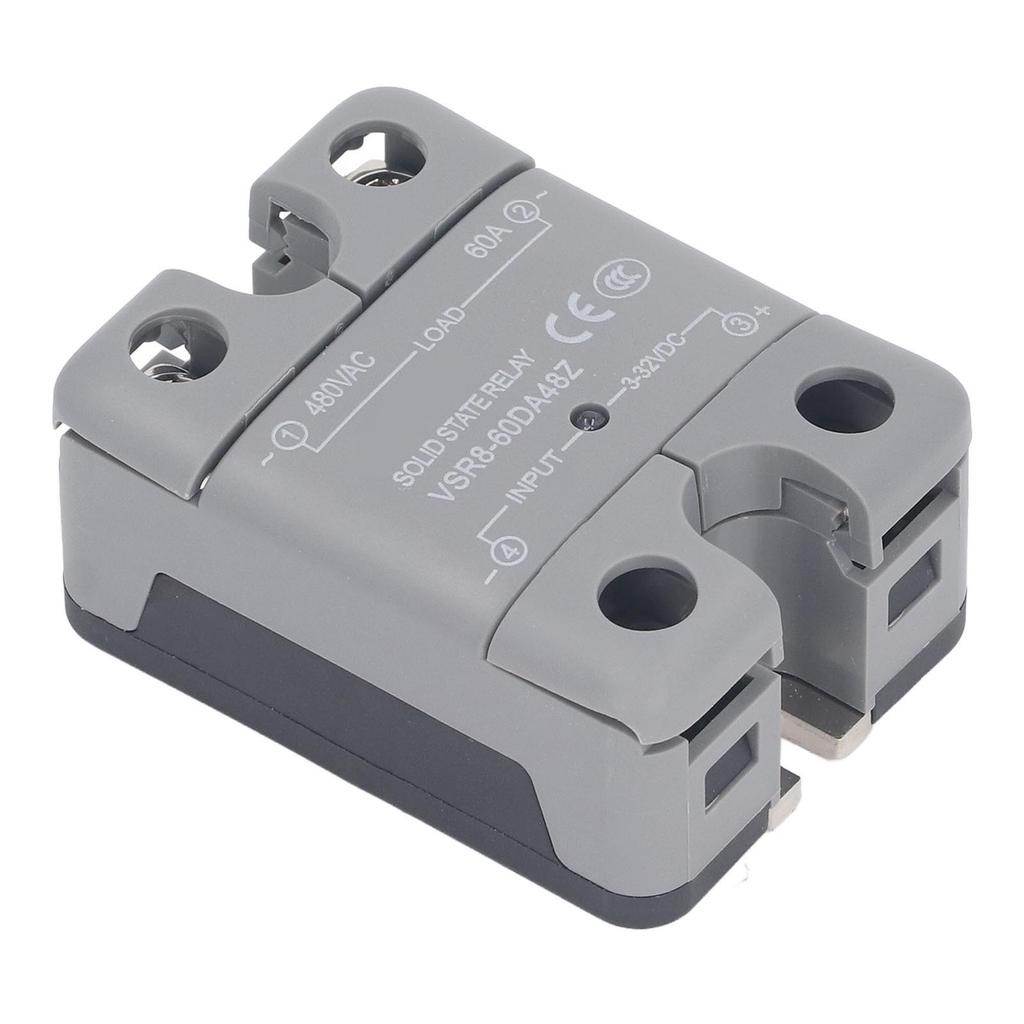

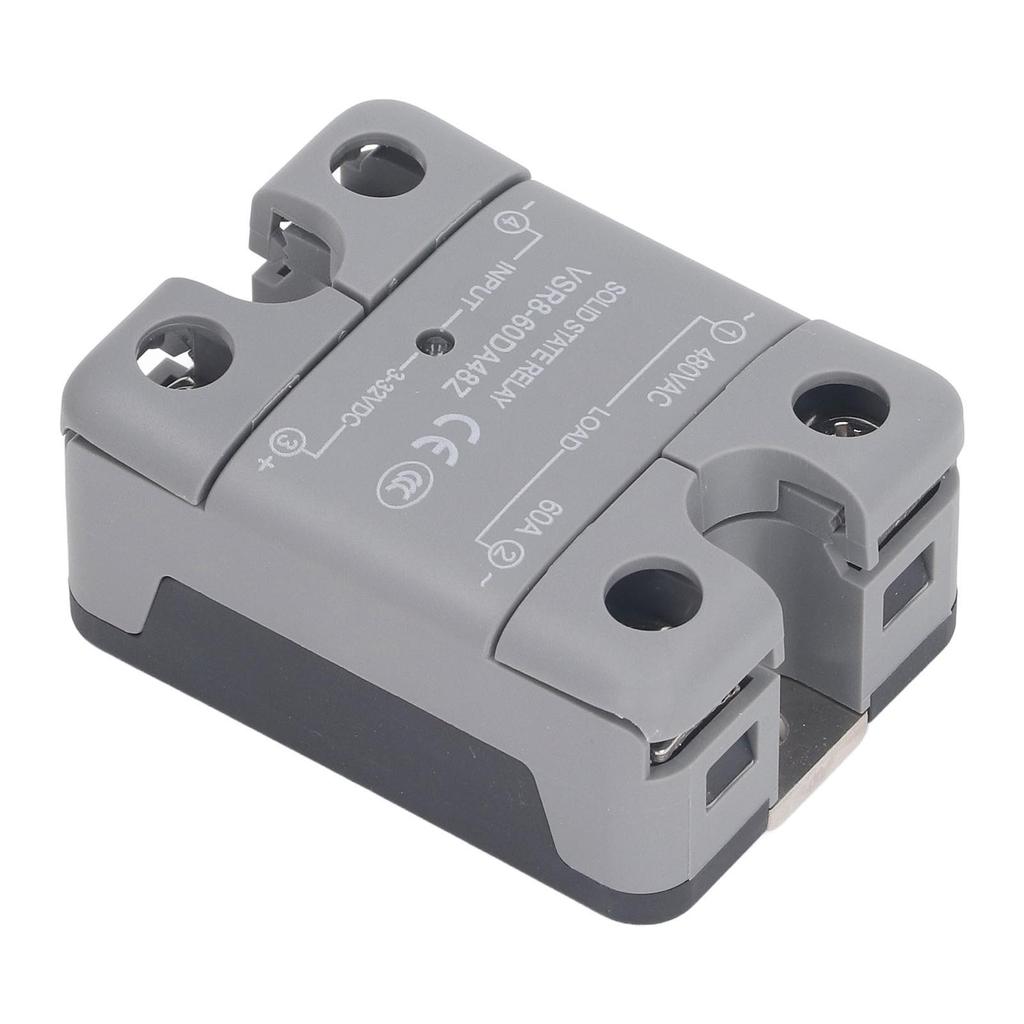

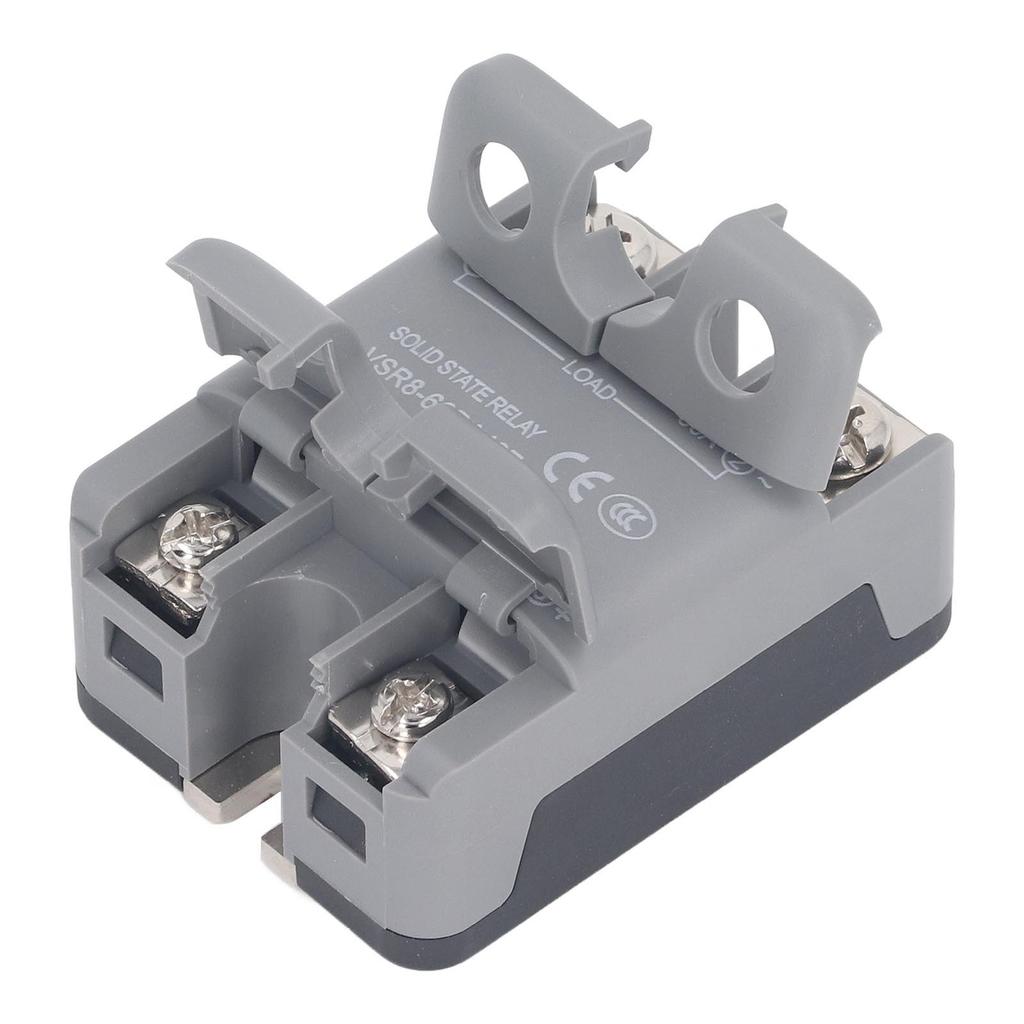

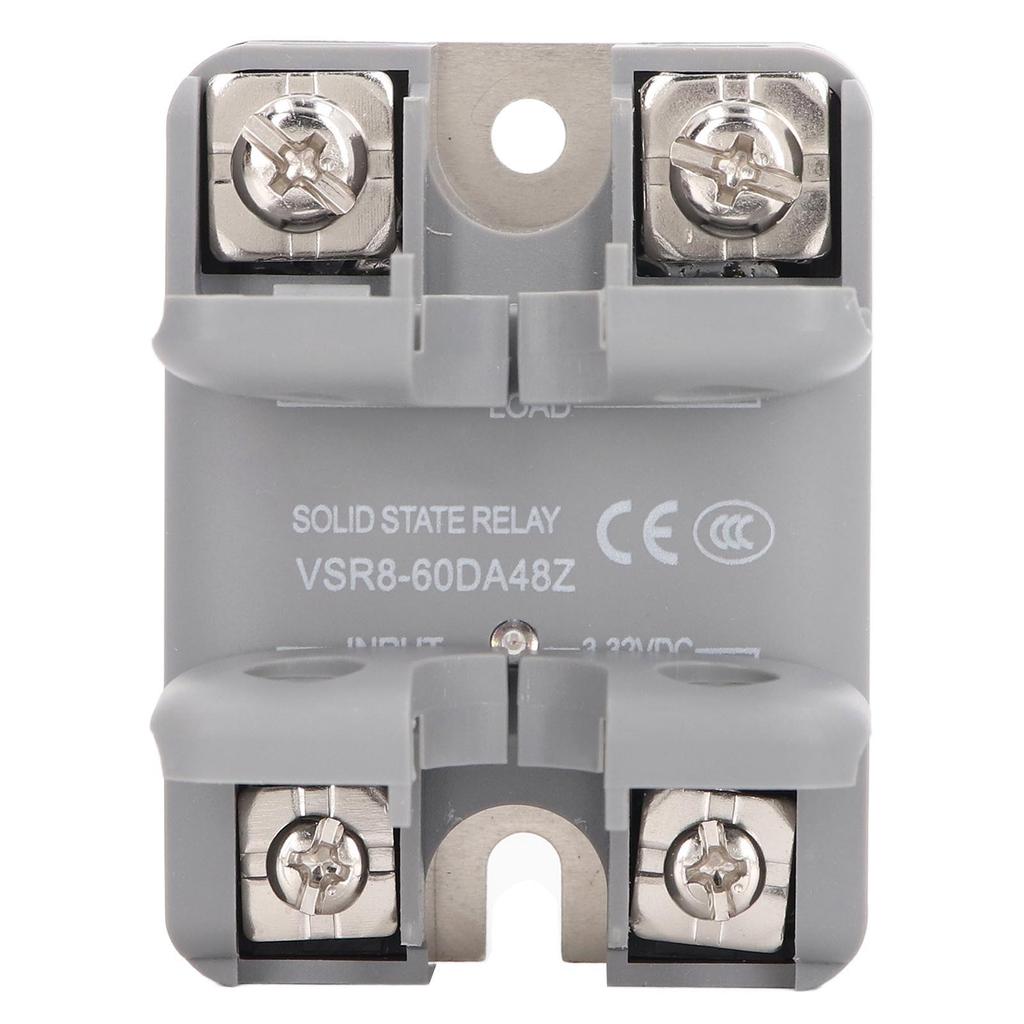

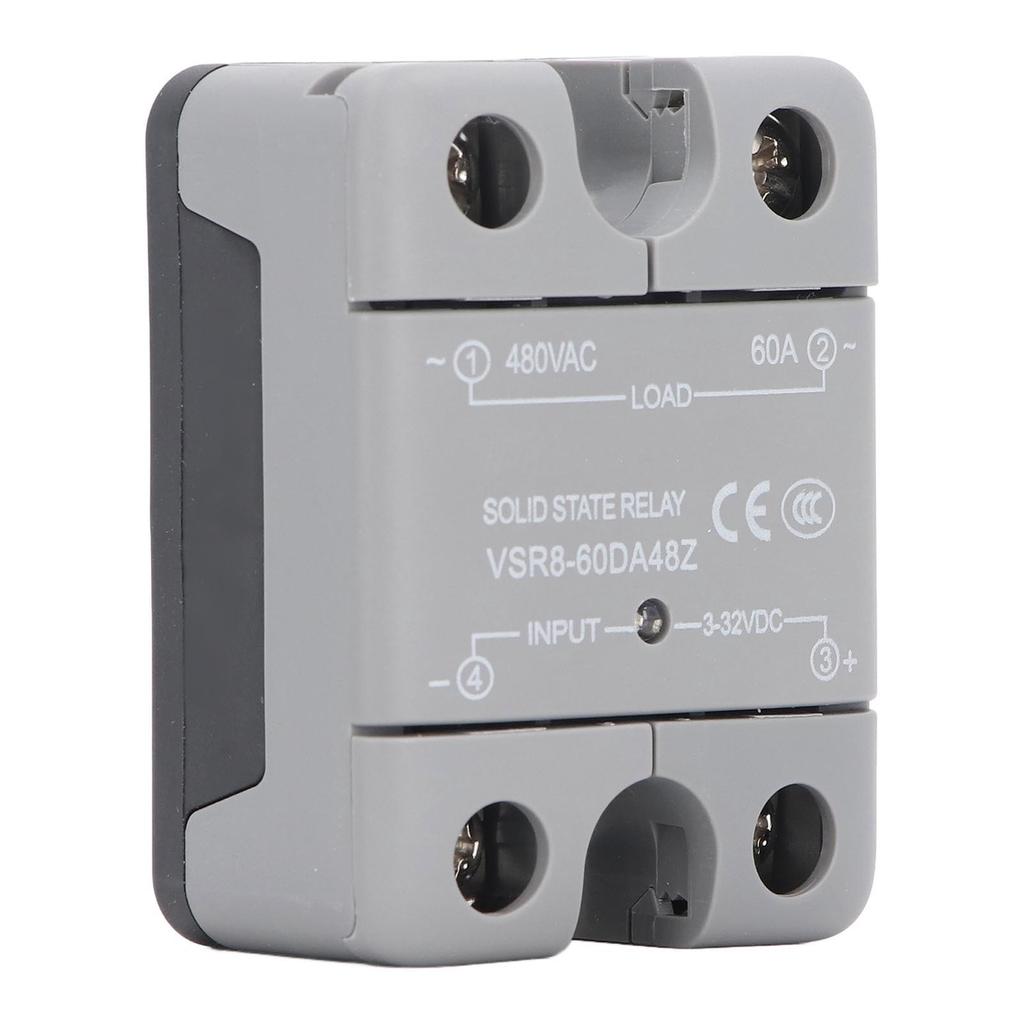

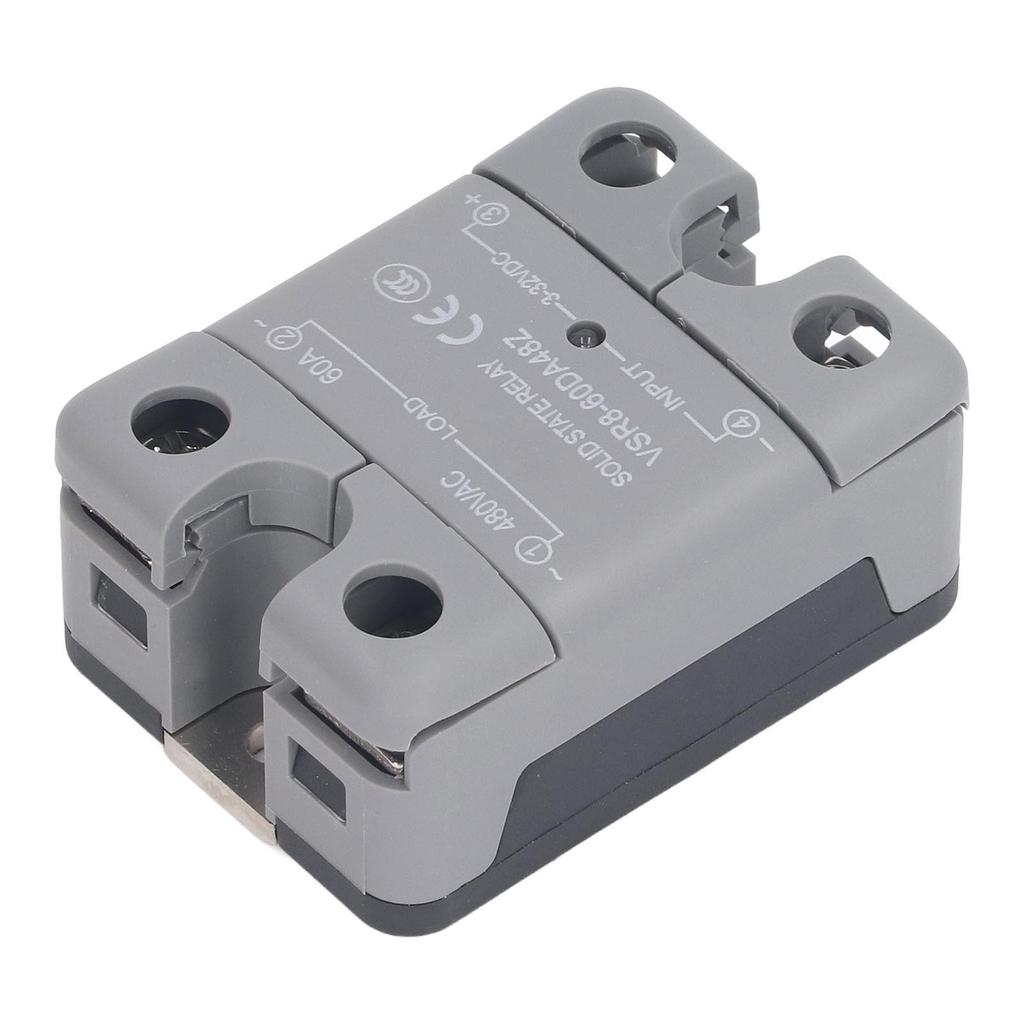

Тип объекта: Твердотельное реле
Материал: ПБТ, красная медь
модель: VSR860DA48Z
Ввод: 332 В постоянного тока
Выход: 60 А, 480 В переменного тока
Диапазон тока нагрузки: от 0,1 до 60 Arms
Противоток: 10 мс (Максимум)
200%
Диапазон напряжения нагрузки: 60 В пост. тока 1200 В пост. тока
В состоянии падения напряжения: менее 0.54.6
Напряжение выключенного состояния: 60В, 80В, 250В, 400В, 600В, 2900В, 1200В
Защита от перенапряжения: Переходное напряжение защиты: 80В, 180В, 470В, 1000В
Характеристики переключения: Характеристики бесконтактного переключения полупроводниковых транзисторов Mos или IGBT
Диэлектрическая прочность, вход-выход (50, 60 Гц): 2500Врмс
Диэлектрическая прочность, вход или выход на базу (50, 60 Гц): 2500Врмс
Минимальное сопротивление изоляции (при 500 В постоянного тока): 10 градусов Ом
Коэффициент безопасности для тока нагрузки: От 2,5 до 3 раз для резистивной нагрузки, от 3 до 6 раз для индуктивной нагрузки
Диапазон рабочих температур окружающей среды: 3080 градусов C
Диапазон температур окружающей среды при хранении: 30100 градусов C
Влажность в соответствии с IEC60068278: 95 процентов.
Светодиодный индикатор состояния входа: Красный.
Список пакетов:
1 x
Твердотельное реле
уведомление:
1. Тепло, выделяемое реле, должно рассеиваться через базовую пластину, убедитесь, что базовая пластина реле находится в тесном контакте с радиатором и надежно закреплена, а контактные поверхности покрыты теплопроводящей пастой?проводящие прокладки или теплопроводящая силиконовая смазка.2. Клеммы реле должны быть надежно подключены, ослабленная проводка приведет к аномальному нагреву и повреждению продукта.. рекомендуемое скручивание для клемм M4 составляет (1.2?2,0) Н?м, и рекомендуемый момент затяжки для клемм М5 составляет (2?3) Н?м.3. Если продукт эксплуатируется при высокой температуре окружающей среды, пожалуйста, обратитесь к температурной кривой для снижения номинальных характеристик. Предупреждение о безопасности.1. Боковые стенки и нижняя панель изделия могут нагреваться во время использования, поэтому прикасайтесь к изделию только после того, как оно остынет.2. Перед установкой или использованием продукта убедитесь, что все источники питания отключены.3. Пожалуйста, проверьте все соединения перед включением питания. Светодиодный индикатор: В этом твердотельном реле постоянного тока в переменный используется светодиодный индикатор, обеспечивающий очень наглядную и четкую индикацию рабочего состояния.
Выход транзистора: В этом полупроводниковом стабилизаторе напряжения на ток 60 А используется транзисторный выход с низким падением напряжения в открытом состоянии и высокой скоростью переключения.
Отличный материал ПБТ: Этот твердотельный релейный модуль изготовлен из превосходного материала ПБТ, который устойчив к эрозии и вибрации, надежен в работе.
Безопасный и надежный: Входные и выходные цепи этого твердотельного реле оптически изолированы друг от друга, что затрудняет перекрестные помехи и является безопасным и надежным.
Широкое применение: Это твердотельное реле на 60 А имеет широкий спектр применений, в основном используется в промышленной автоматизации, управлении слабой изоляцией питания, управлении сильной изоляцией питания и разнообразном электрическом оборудовании постоянного тока высокой мощности.
