Характерная черта:
1. Сильная совместимость: Эта карта-анализатор материнских плат ноутбуков поддерживает интерфейс PCI E, интерфейс mini PCI E, интерфейс LPC, поддерживает все слоты PCI и имеет хорошую совместимость.
2. Последовательный протокол связи: В эту диагностическую карту добавлен последовательный протокол связи, в том числе для Asus COM DEBUG, для UART1, для MSI JDP, который имеет широкий спектр применения.
3. Хорошее исполнение: Диагностическая карта анализатора материнской платы имеет высокую скорость распознавания, поддерживает автоматическое распознавание модуля питания, высокую эффективность и стабильную работу.
4. Светодиодный индикатор: Может обнаруживать многоканальный и многосветодиодный индикатор, поддерживает отображение состояния блока питания, материнской платы, PCU, памяти, видеокарты и жесткого диска.
5. Включенные инструменты: В этот комплект входит диагностическая карта материнской платы, карта адаптера для ноутбука, соединительный кабель и ленточные кабели, простые в подключении и эксплуатации, удобные и практичные.
Технические характеристики:

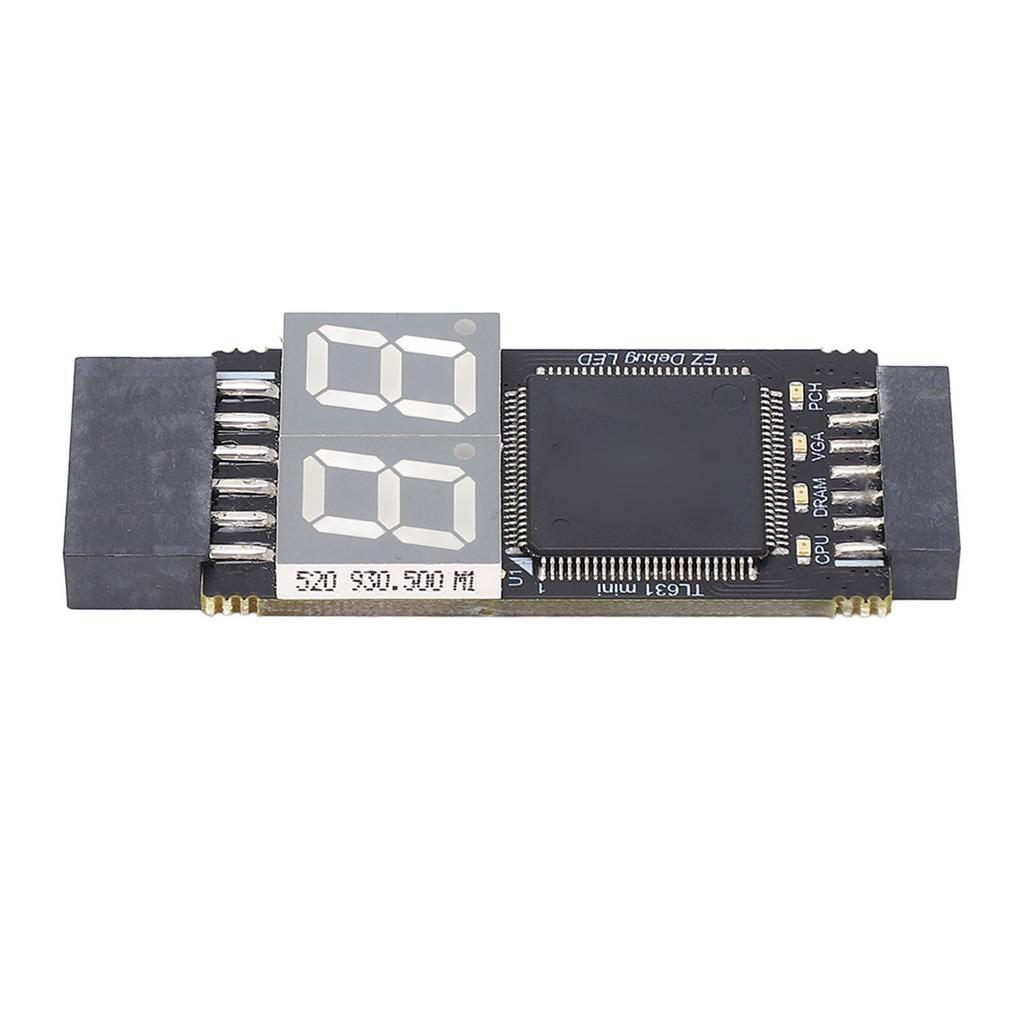

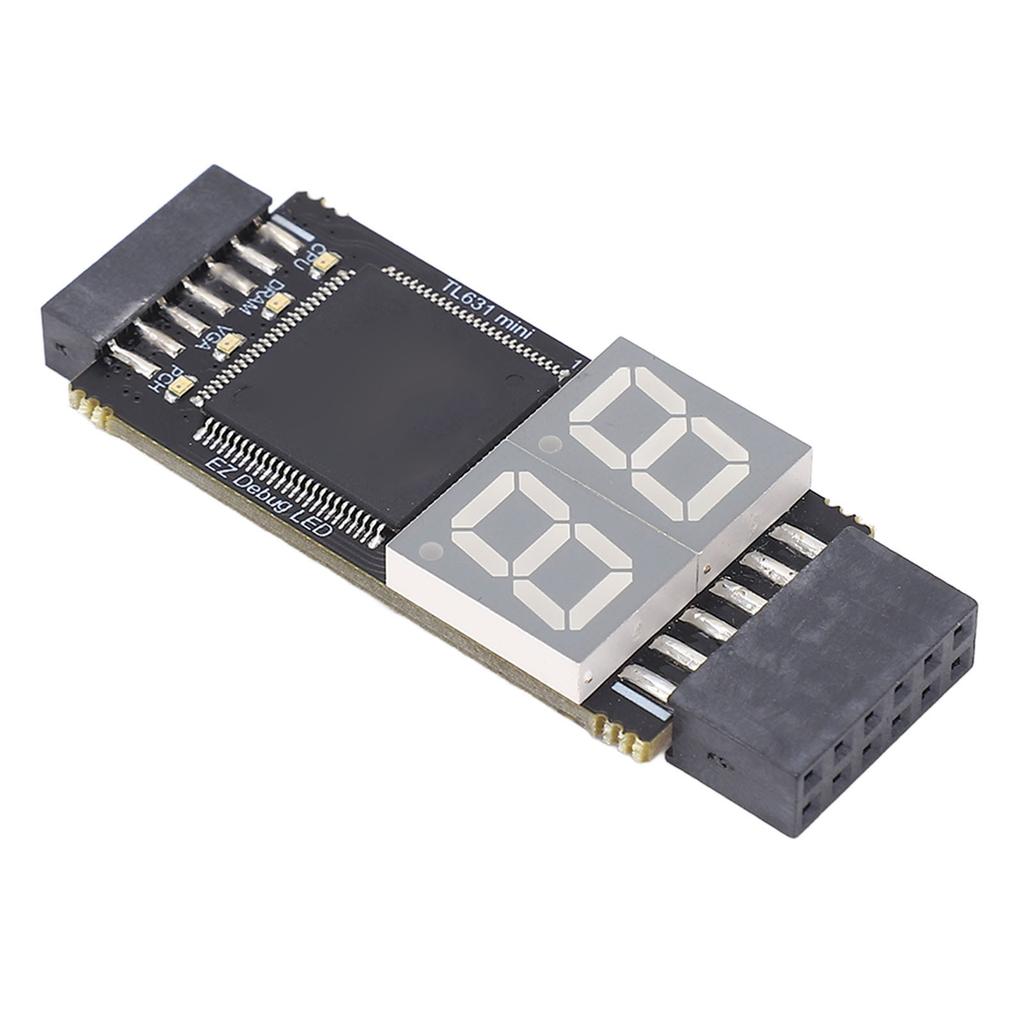

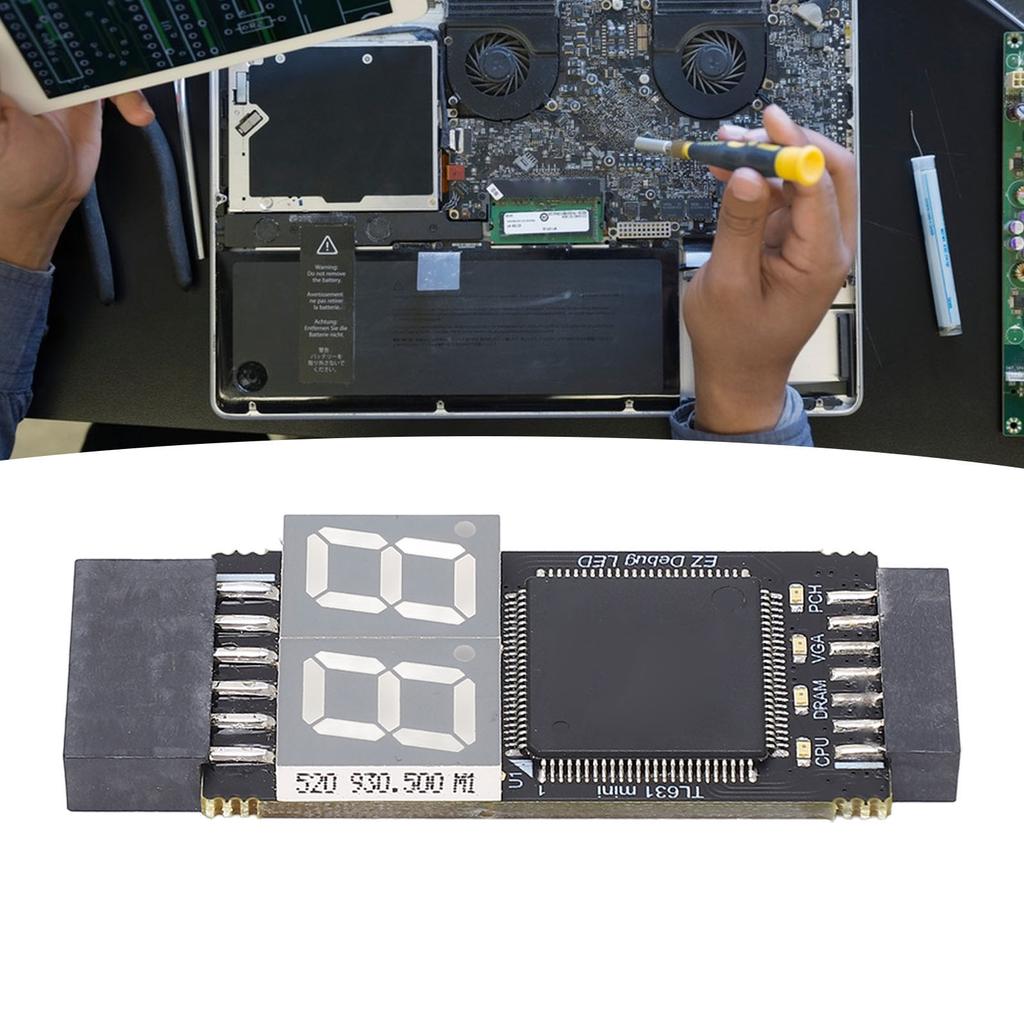

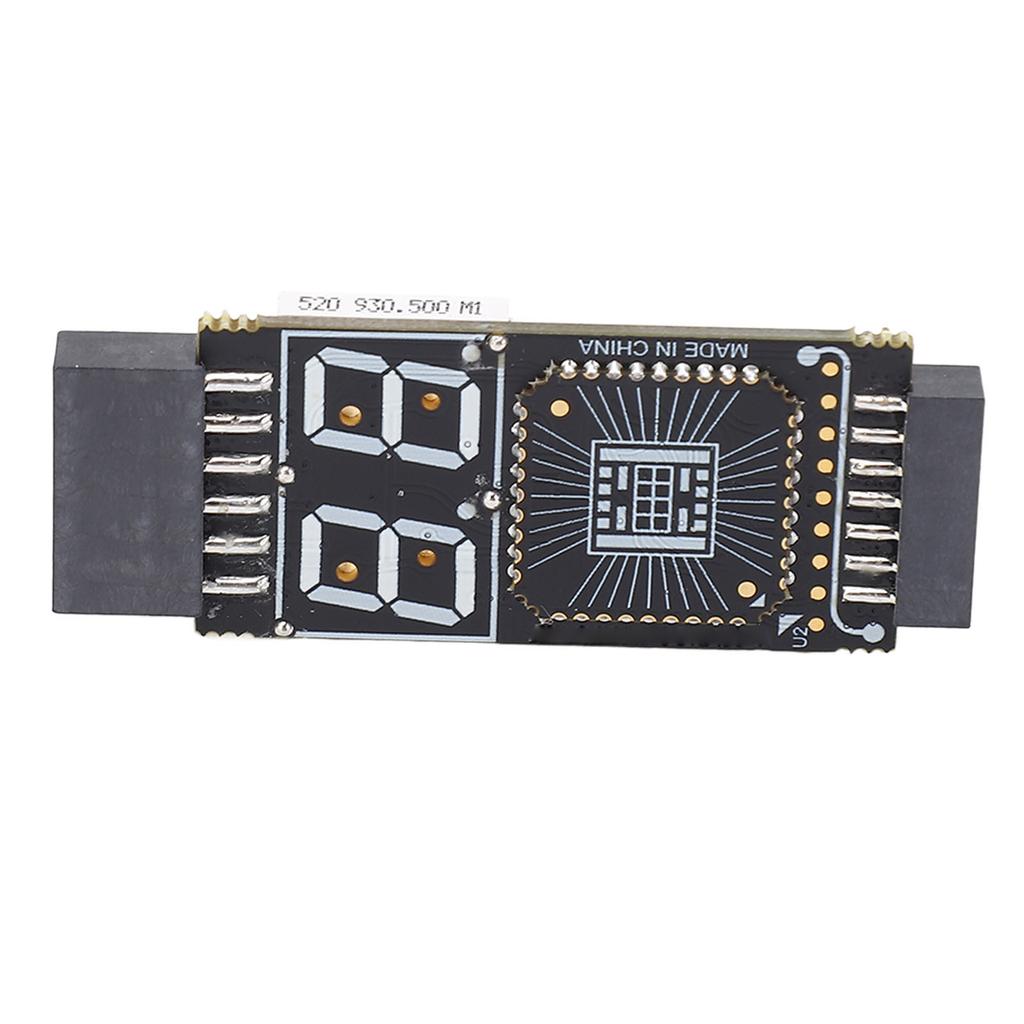

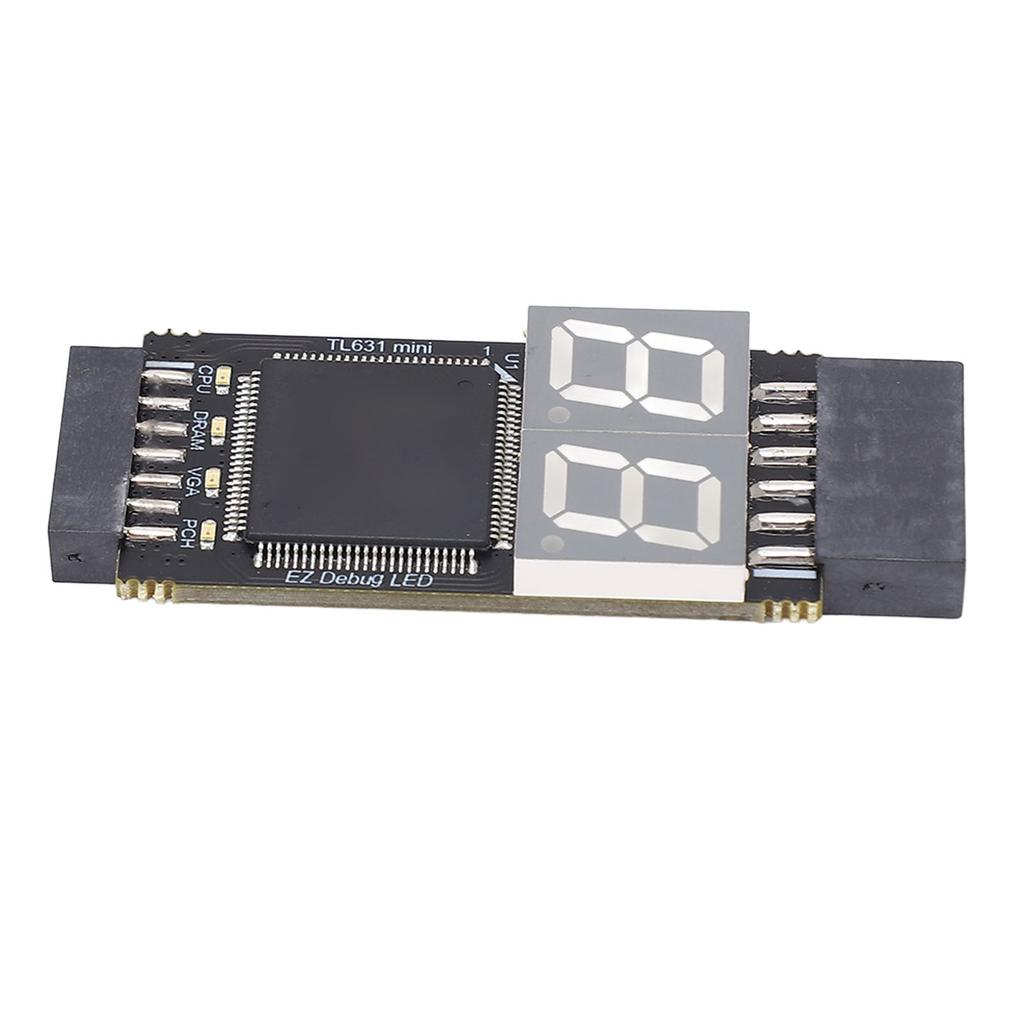

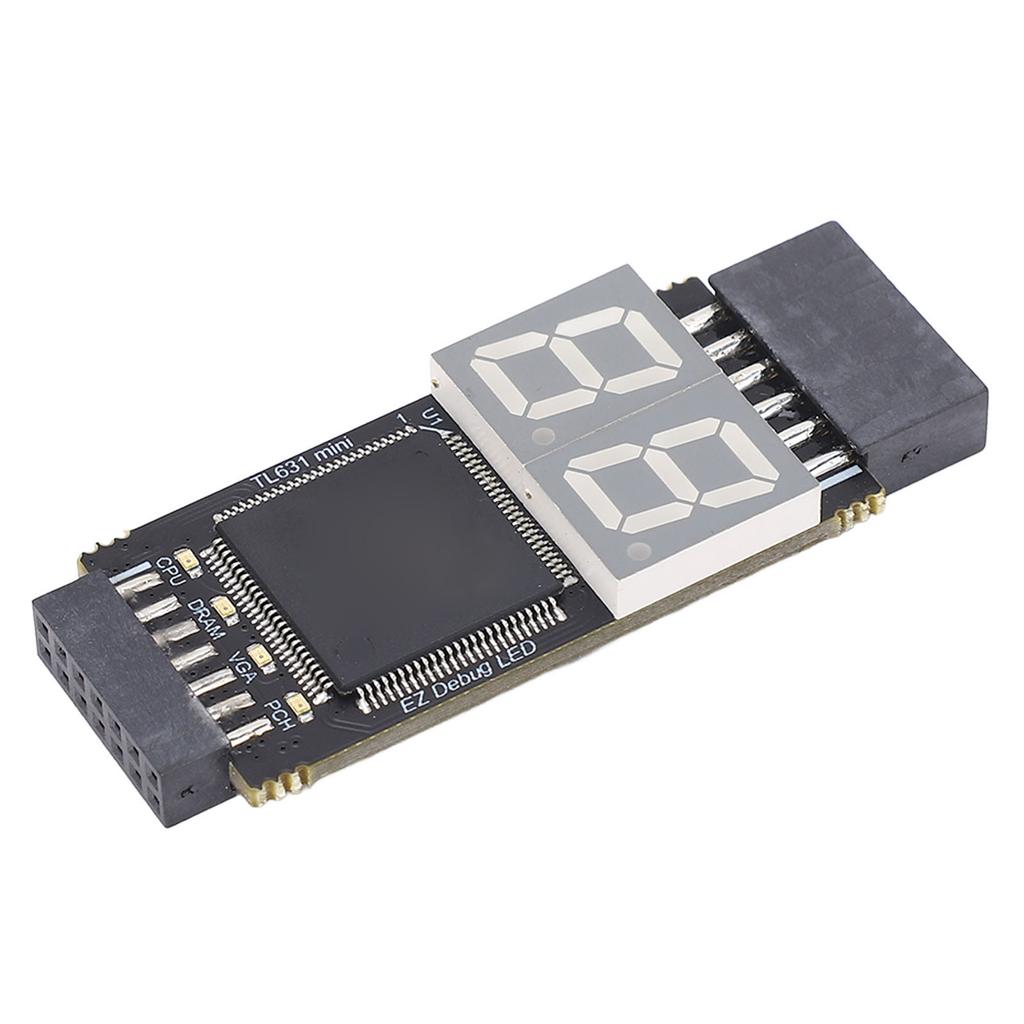

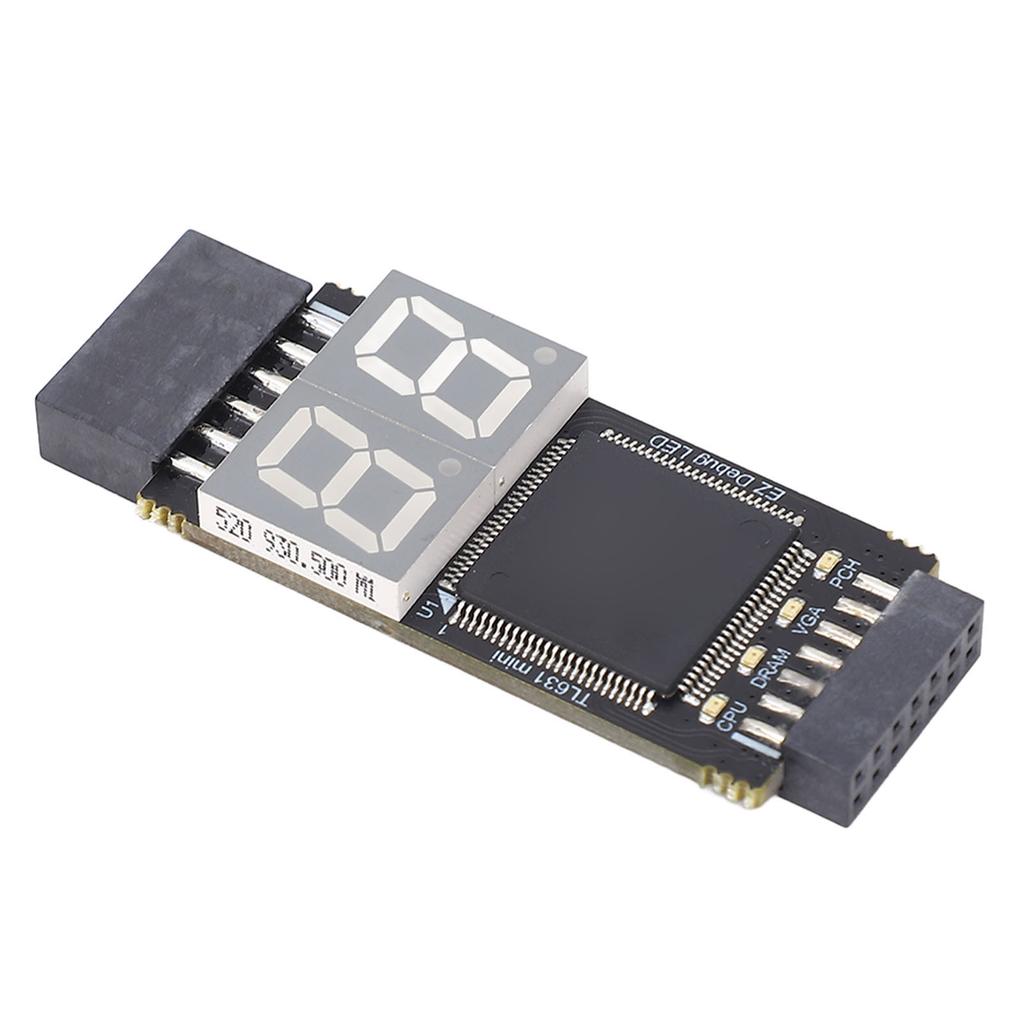

Тип объекта: Диагностическая карта материнской платы
Цвет продукта: черный
Интерфейс продукта: PCIE, LPC
Поддержка бренда: Подходит для Asus COM DEBUG, для UART1, для MSI JDP, для AMD SPI и т. д.
Настройки диагностической карты:
1. LPC1 общий высокоскоростной канал, подключите порт LPC 2.0 с малым штырьком и модуль 2.0 на материнской плате (Модуль расширения LPC3-порта может подключаться к карте преобразования MINI PCIE ноутбука, карте преобразования DEBUG, DEBUG CON ноутбука ASUS, EC DEBUG).
2. LPC2 общий высокоскоростной канал, подключение к материнской плате 2.54 большого контакта LPC интерфейса, для Asus COM DEBUG, для UART1, для MSI JDP, для AMD SPl.
3. Десятичная запятая DP, дисплей сигнала CLK.
4. Десятичная запятая DP, отображение сигнала кадра FRAME.
5. Индикатор ЦП для проверки исправности модуля ЦП.
6. Индикатор памяти DRAM для проверки исправности модуля памяти.
7. Индикатор видеокарты VGA для проверки исправности модуля видеокарты.
8. Индикатор южного моста PCH для проверки исправности модуля южного моста.
9. Белая горизонтальная линия — первая игла LPC1.
10. Белая горизонтальная линия — первая стрелка LPC2.
11. Десятичная запятая DP, дисплей сигнала CLK.

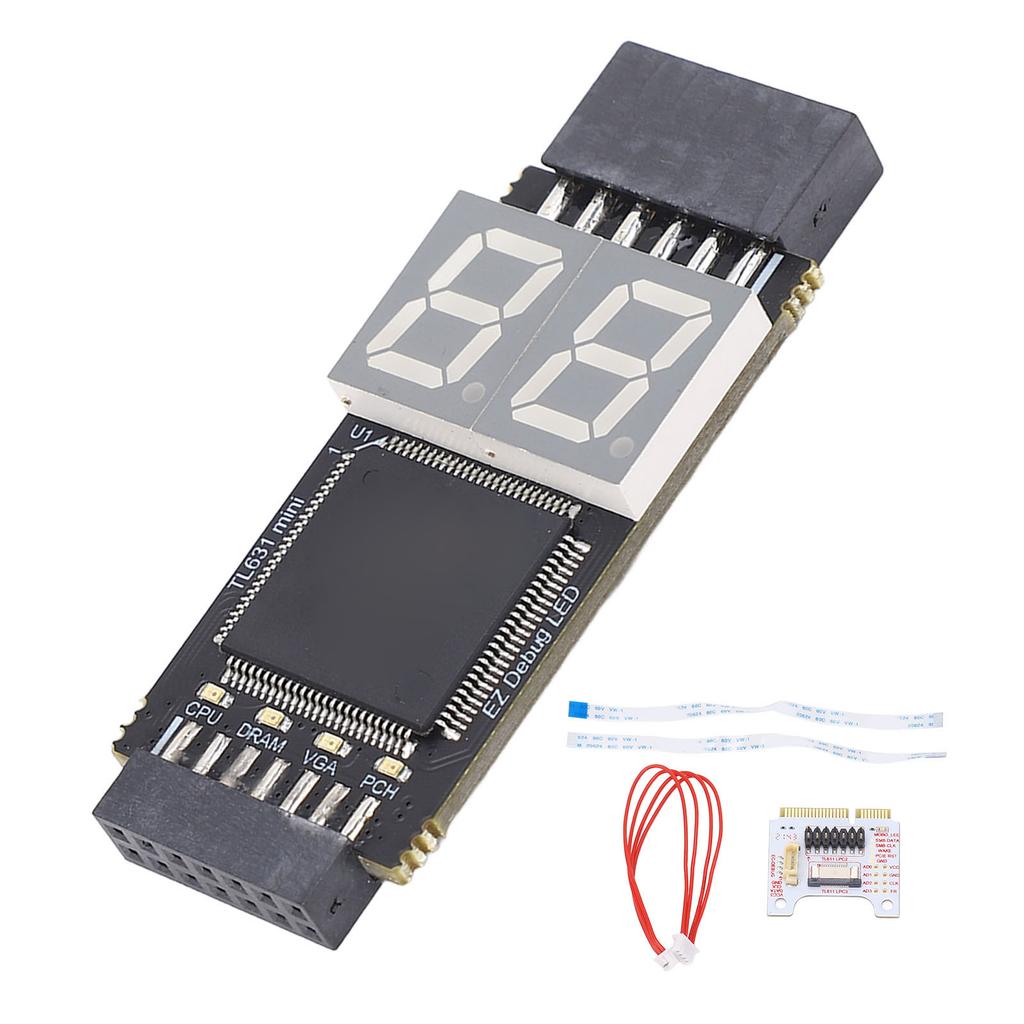

Список пакетов:
1 x диагностические карты
1 х соединительный кабель
1 x адаптер
2 ленточных кабеля
