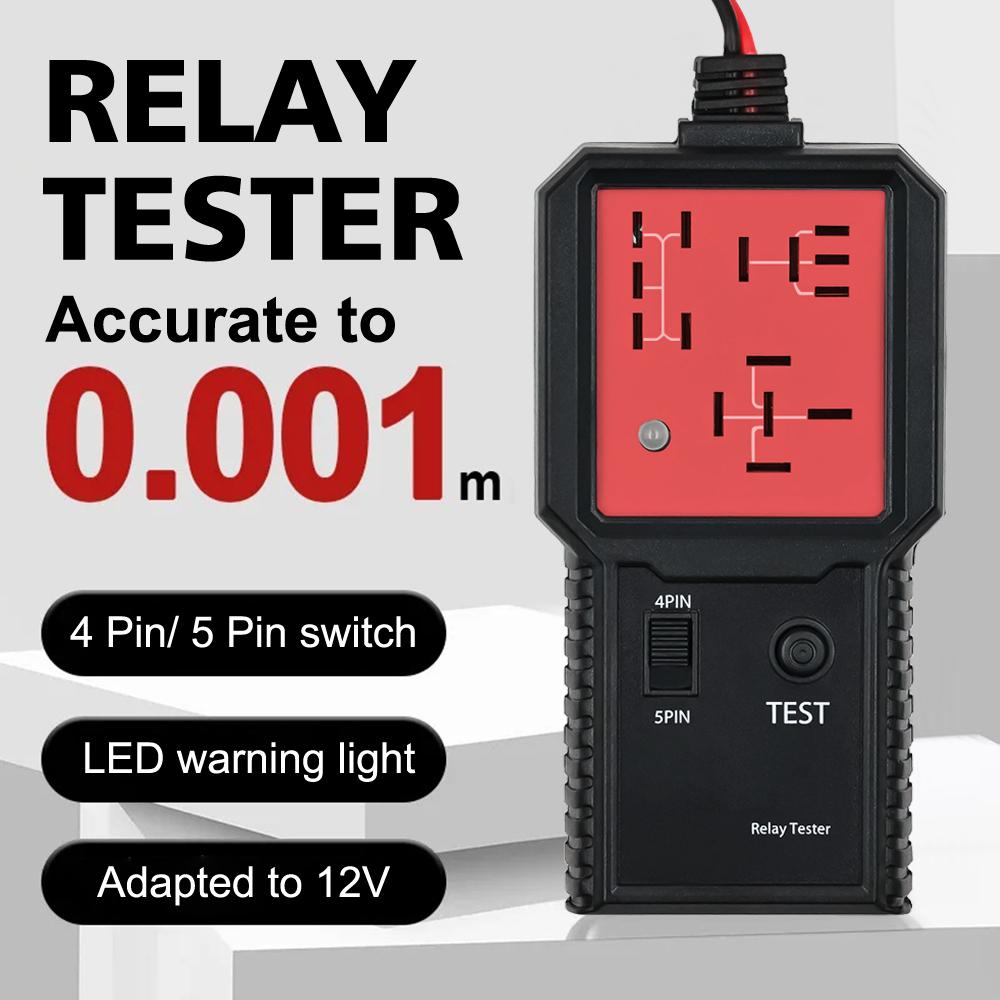

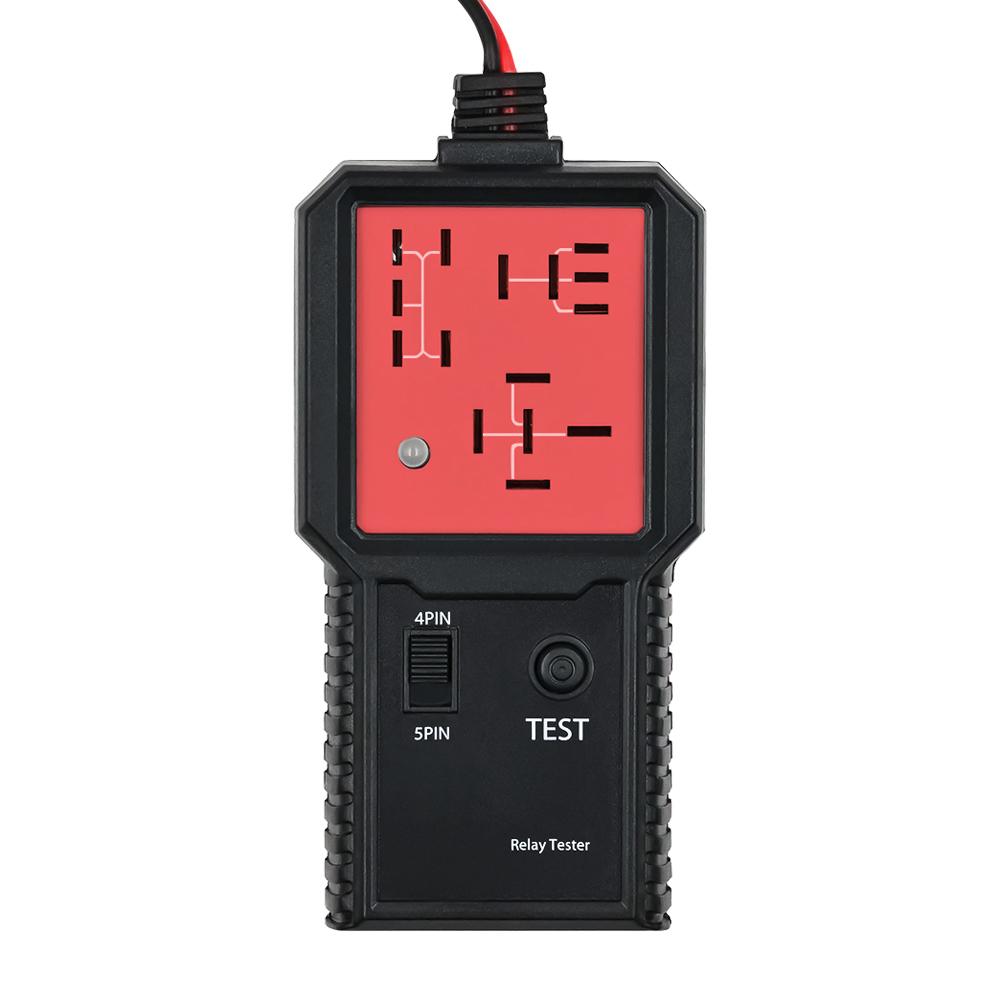

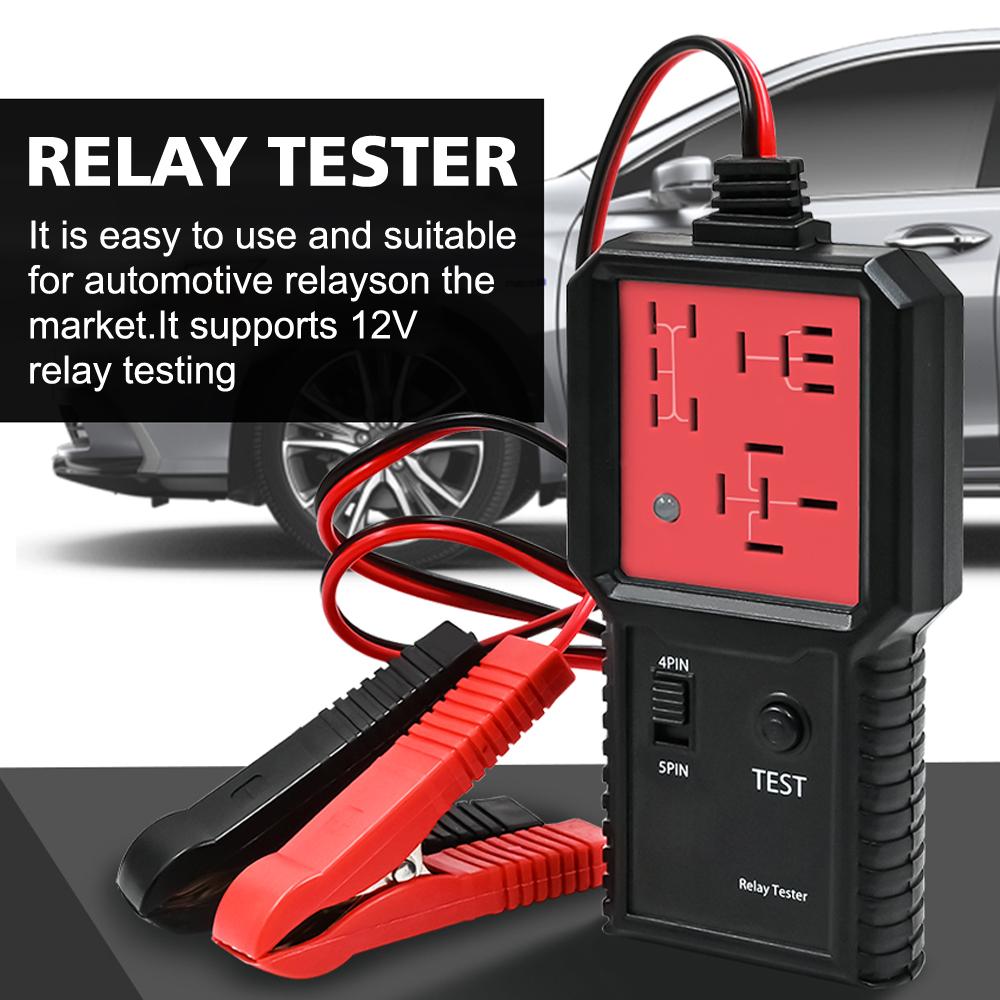

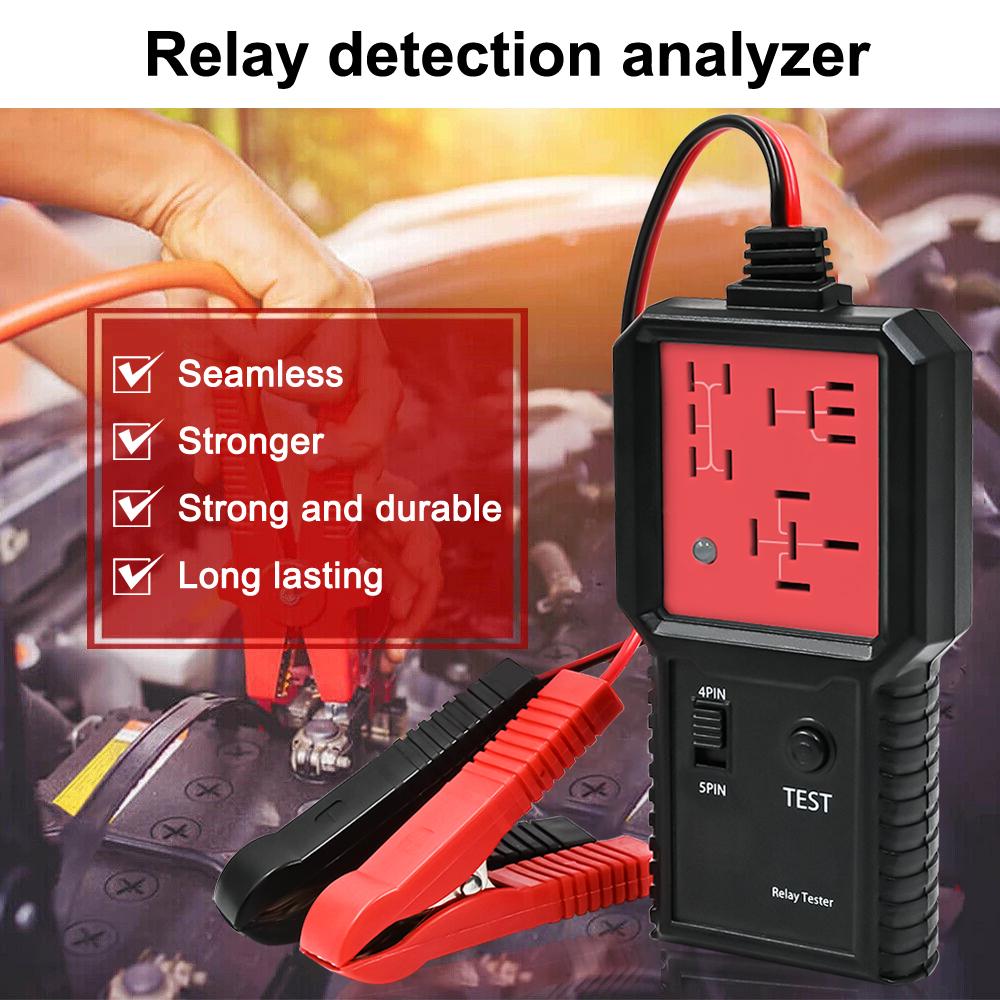

Универсальный автомобильный тестер реле 12 В со светодиодным индикатором и изолированным зажимом типа "крокодил"

ВЕДЕНИЕ:

CNBJ-707 - это реле быстрого прохождения / запрета, которое обеспечивает индикацию общего состояния и функционирования наиболее распространенных автомобильных реле. Тестер проверит правильность работы контактов реле, подключив автомобильный аккумулятор (11В--15В) к катушке реле. Тестер будет следить за конфигурацией контактов, временем закрытия и открытия контактов, согласованностью реле во время каждой тестовой сессии, тестер загорит зеленый светодиод, если все пройдено во время тестовой сессии, если не загорится красный светодиод.  Вступление:

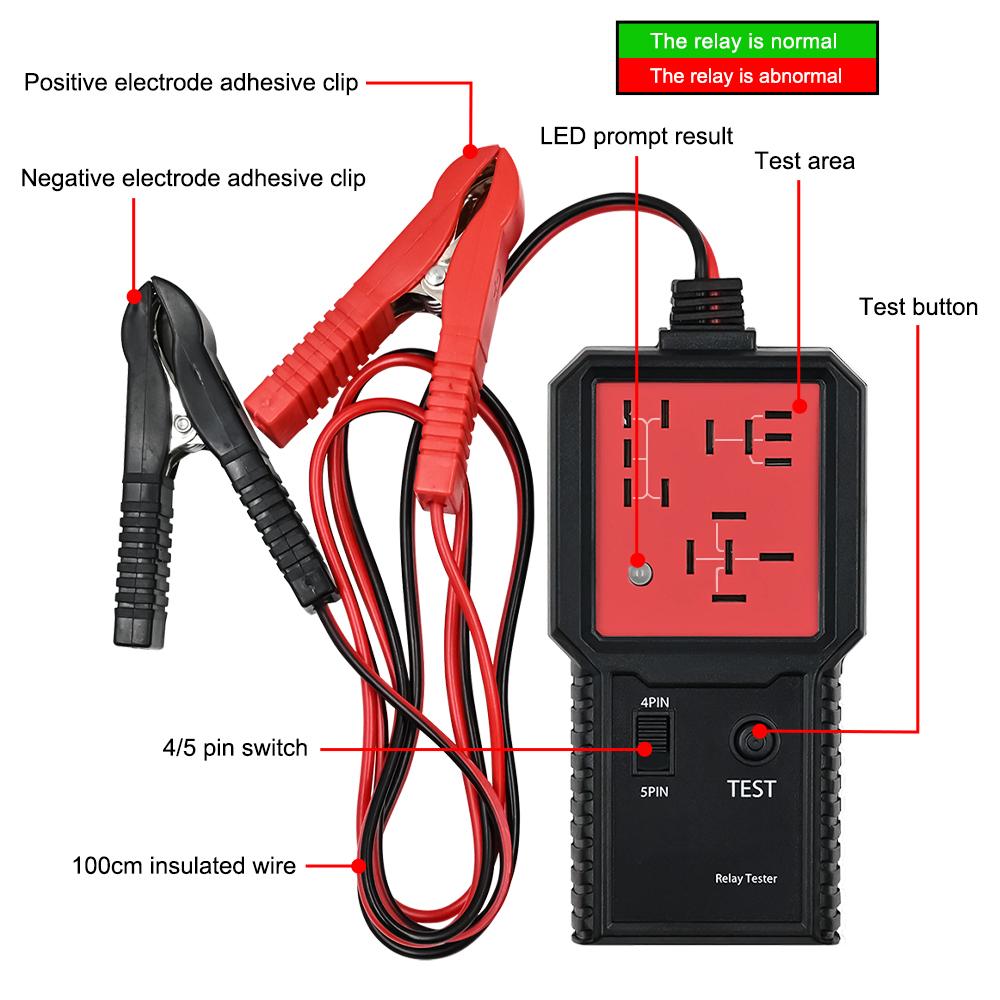

1. Подключите провода питания к автомобильному аккумулятору - черный зажим аллигатора к отрицательной клемме, красный зажим аллигатора к положительной клемме.

2. Тестер включается, когда светодиод загорается красным цветом.

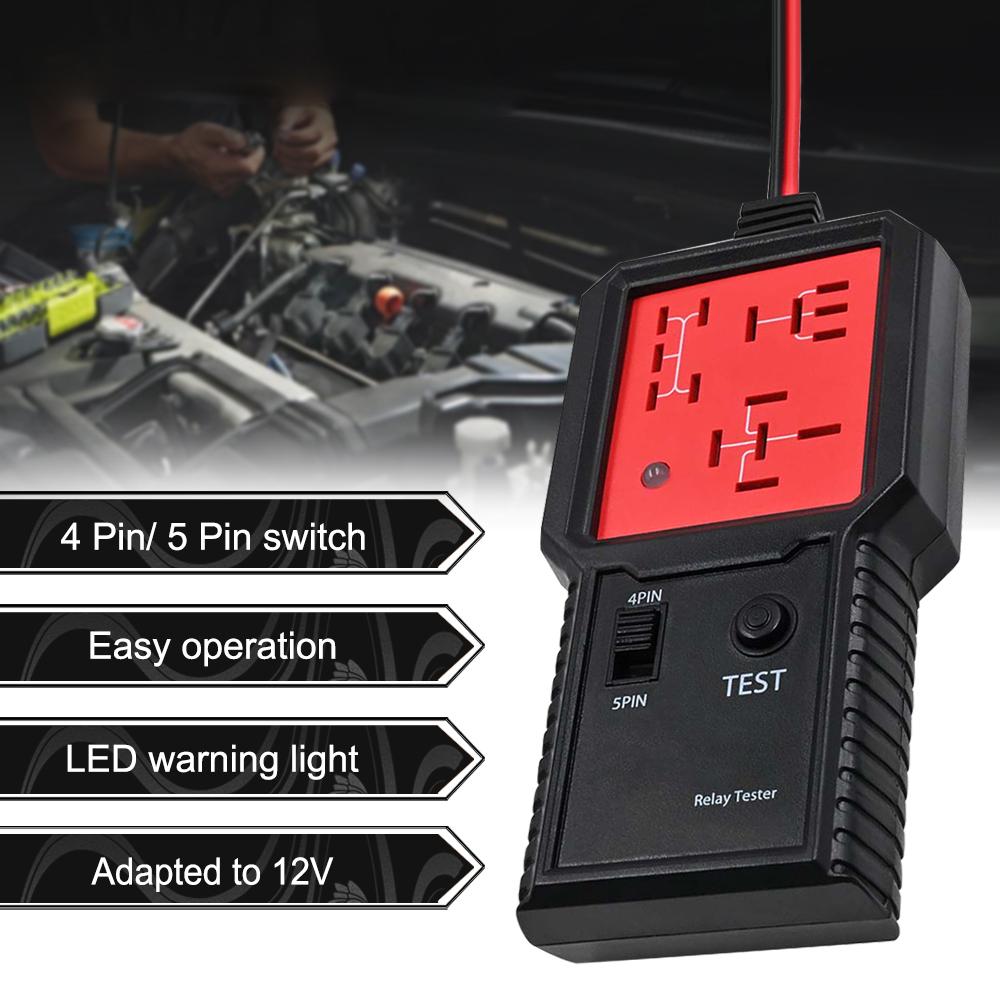

3. Проверьте реле перед подключением к тестеру. Если это 4-контактное реле, выберите «4-контактное» на тестере. Если это 5-контактное реле, выберите «5-контактное» на тестере.

4. Подключите реле к одной из трех розеток.

5. Нажмите кнопку "ТЕСТ".

6. Тестер проверит конфигурацию контактов неизвестного реле. Тестер загорит красный светодиод, если неконвекционное реле не совпадает с большинством обычных автомобильных реле, или контакт неизвестного реле разрушен.

7.Тестер откроет и закроет реле 10 раз для проверки времени до закрытия контактов и открытия, если конфигурация контактов реле правильная. Тестер немедленно загорит красный светодиод, если время сверхурочное.

8. Тестер проверит консистенцию реле после проверки времени до закрытия и открытия контактов десять раз. Тестер загорит зеленый светодиод, если тест пройден, если не загорится красный светодиод.

9. Отсоедините провода питания от автомобильного аккумулятора и извлеките реле из тестера. Предупреждение:

1. Автомобильный аккумулятор должен быть аккумулятором 12В, а напряжение аккумулятора находится среди 11В-15В.

2. Идеально подходит для сопротивления катушки выше 20 Ом. В пакет включено:

1 x Тестер автомобильных реле
