Советы, о стиле AHD1080P:
Пожалуйста, проверьте, поддерживает ли устройство Android камеру AHD1080P!
Если не удается выбрать AHD1080P, камеры AHD1080P не поддерживаются!
Перейдите в «Настройки автомобиля» >> «Заводские настройки» >> «Задний ход». (картина) Настройки >> Выберите AHD1080P
Камеры с видеосигналом CVBS универсальны для всех мониторов, но AHD будет работать только с AHD монитором!
Характеристики:

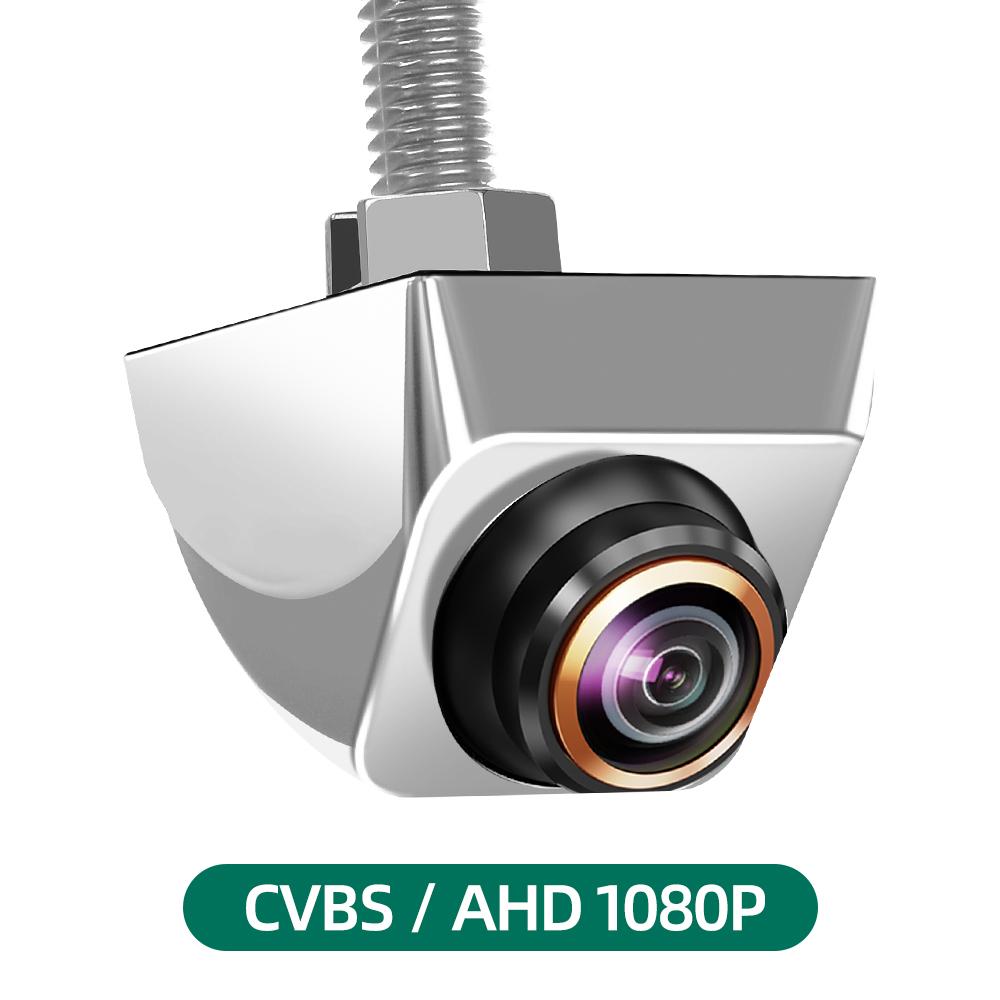

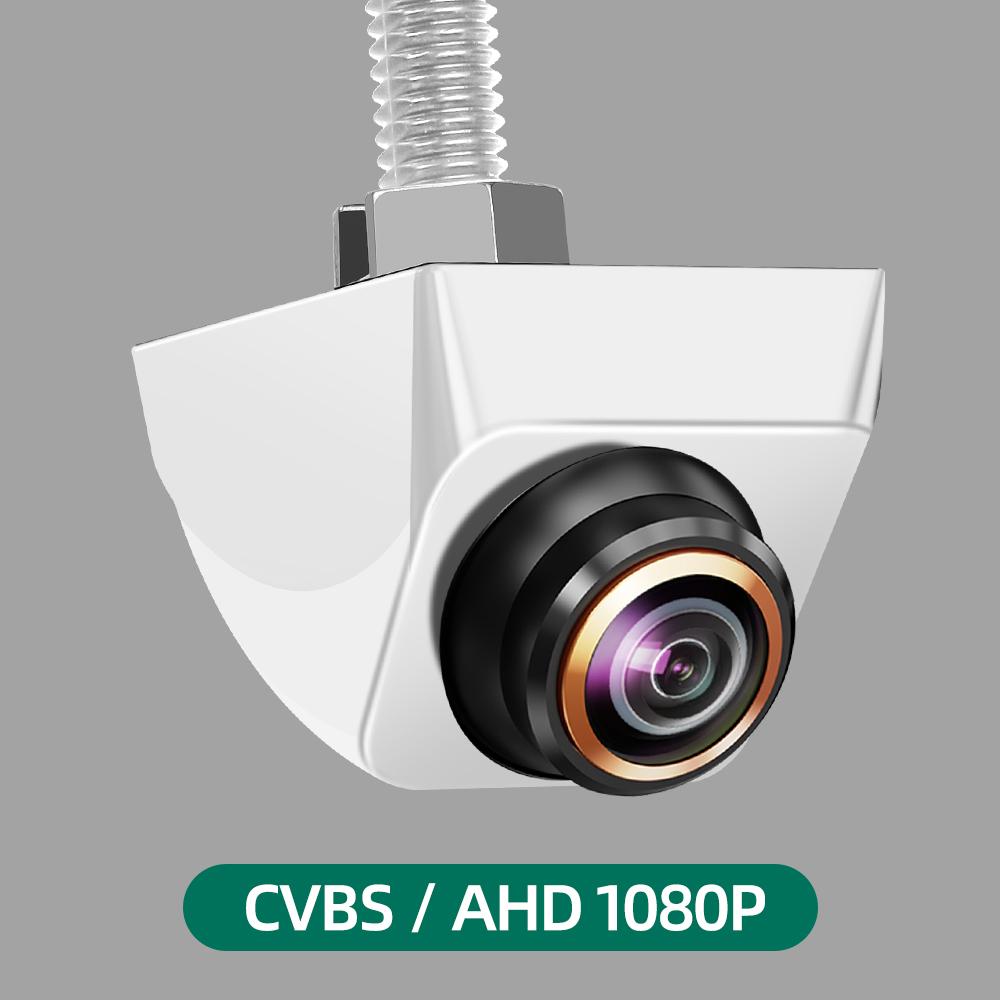

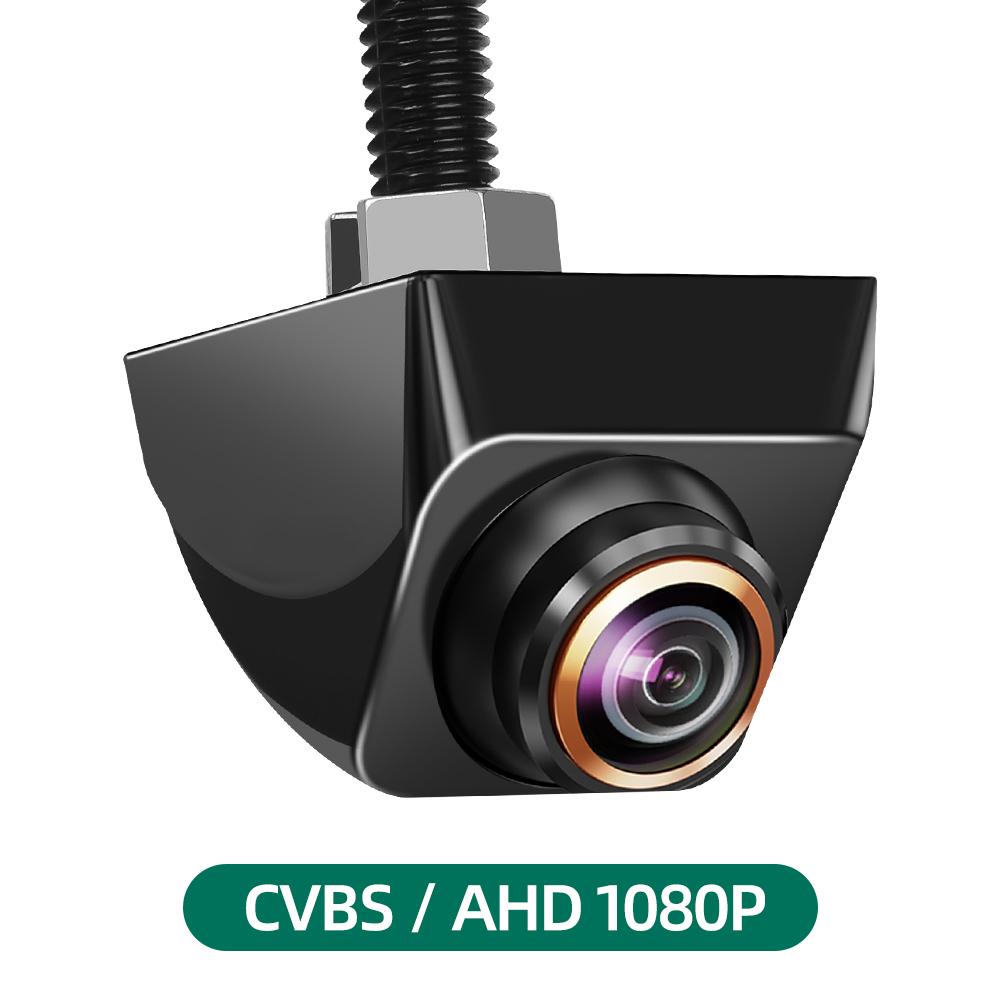

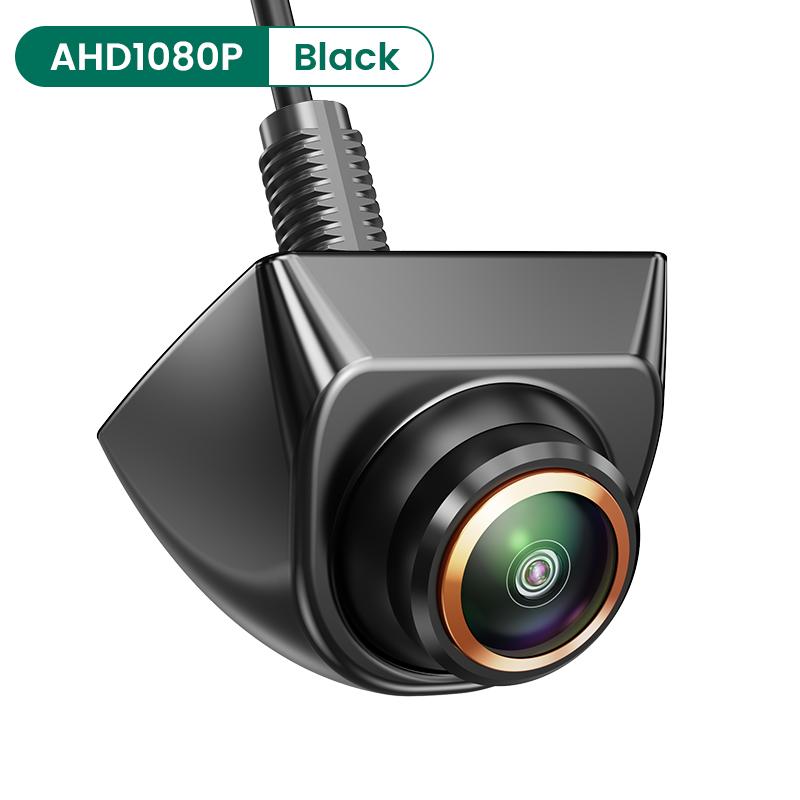

имя: Автомобильная камера заднего
Видео сигнал: CVBS / AHD (необязательный)
пиксель: 720P / 1080P (необязательный)
Угол: 170 °
Ночное видение: Звездное ночное зрение
Управление зеркалом: поддержка
напряжение: 12V-24V
Водонепроницаемый: поддержка
Материал линз: стакан
Длина видеокабеля: 6M
Материал корпуса: алюминиевый сплав
Тип материала: Нержавеющая сталь
В коплект входит:
Автомобильная камера X1
Розничная коробка X1
Кабель питания X1
Видеокабель из чистой меди 6 м X1
ВОПРОСЫ И ОТВЕТЫ:
После подключения камеры заднего вида на экране нет сигнала, черный экран и нет изображения, что делать?
К) Пожалуйста, проверьте формат сигнала (AHD/CVBS), и выбрать правильный сигнал для запуска камеры.
В) Пожалуйста, проверьте свое соединение, красная триггерная линия должна подключаться к вашему заднему свету и кабелю заднего хода монитора.
С) Если ваш монитор имеет функцию AUX-IN, вы можете подключиться к AUX-IN.
Чаевые: Камеры CVBS могут проверить производительность телевизора. Универсальные камеры с 4-контактными разъемами могут быть установлены только с нашими кабелями. Вы можете проконсультироваться со службой поддержки клиентов, если у вас возникнут какие-либо проблемы в процессе установки.
После подключения камеры заднего вида экран показывает черно-белое, что делать, если нет цвета?
К) Выбор неправильной системы камер(например, PAL/NTSC) приведет к тому, что экран станет черно-белым. Пожалуйста, выберите правильную систему для запуска камеры и перезапустите питание камеры. Камера CVBS представляет собой систему NTSC, а камера AHD1080P представляет собой систему PAL.
В) Пожалуйста, проверьте, исправна ли линия 6M, замените ее другим кабелем 6M, чтобы проверить камеру.

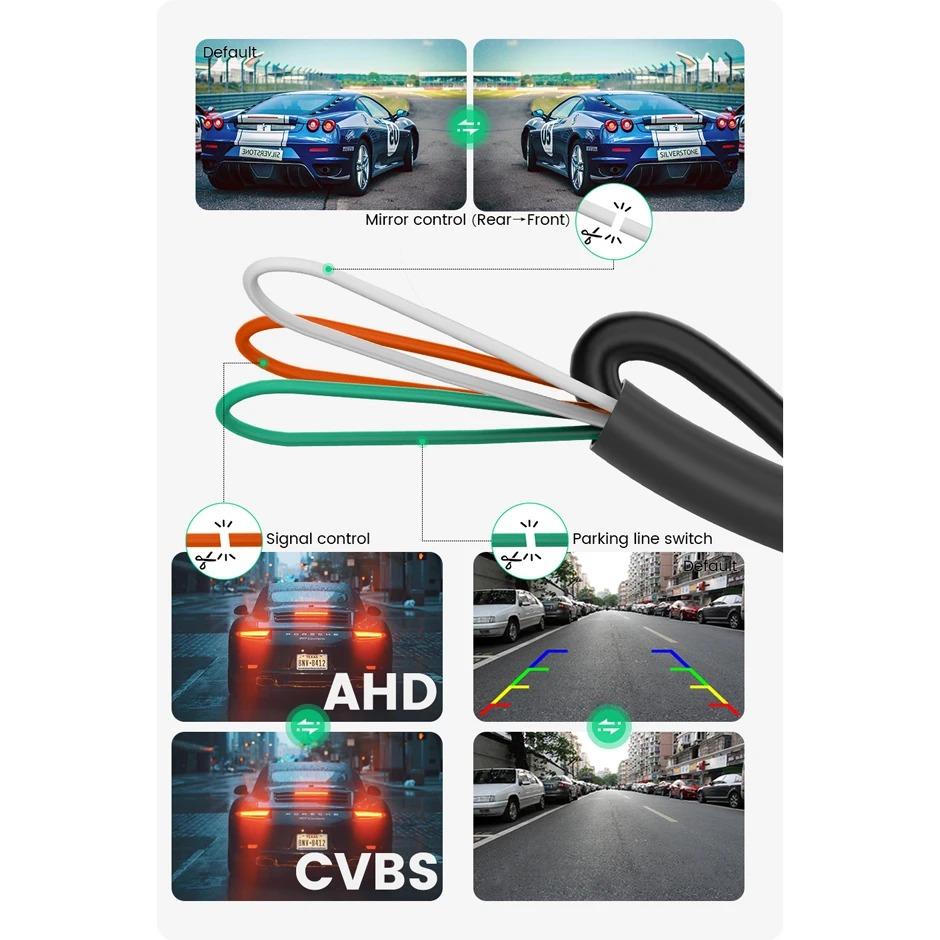

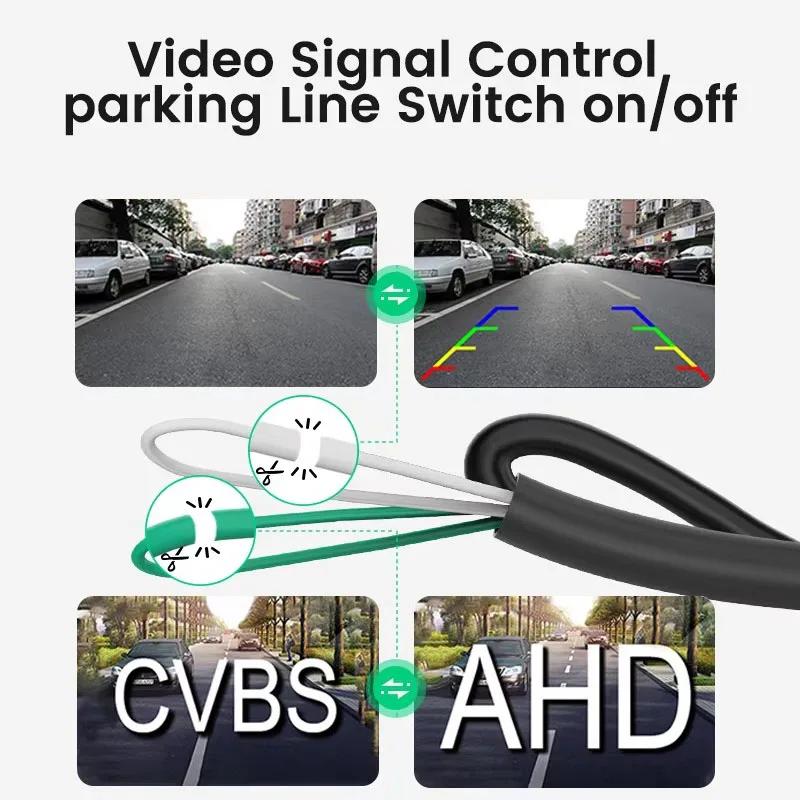

Какими функциями управляет каждый из 3-х кабелей камеры заднего вида?
Коричневый кабель: Управление видеосигналом
• Камера AHD-CVBS720P:
По умолчанию ( AHD )+( 1280x720 )+( 170 ° )
Отрежьте коричневый кабель→
( CVBS )+( 1280x720 )+( 170 ° )
• Камера AHD1080P:
По умолчанию ( AHD1080P )+( 1920x1080 )+( 175° )
Отрежьте белый кабель→
( CVBS )+( 1280x720 )+( 125° )
Белый кабель: Управление зеркалом
• По умолчанию используется камера заднего вида (Зеркальное отображение).
Отрежьте белый кабель→
Камера переднего вида ( Без зеркального отображения )
Вы также можете вручную повернуть сферу под углом 90 °, чтобы добиться эффекта боковой камеры
Зеленый кабель: Управление парковочной линией
• Камера с линией парковки / камера не отображает линию парковки, вы можете перерезать зеленый кабель, а затем снова подключить источник питания камеры, что может изменить линию парковки.
