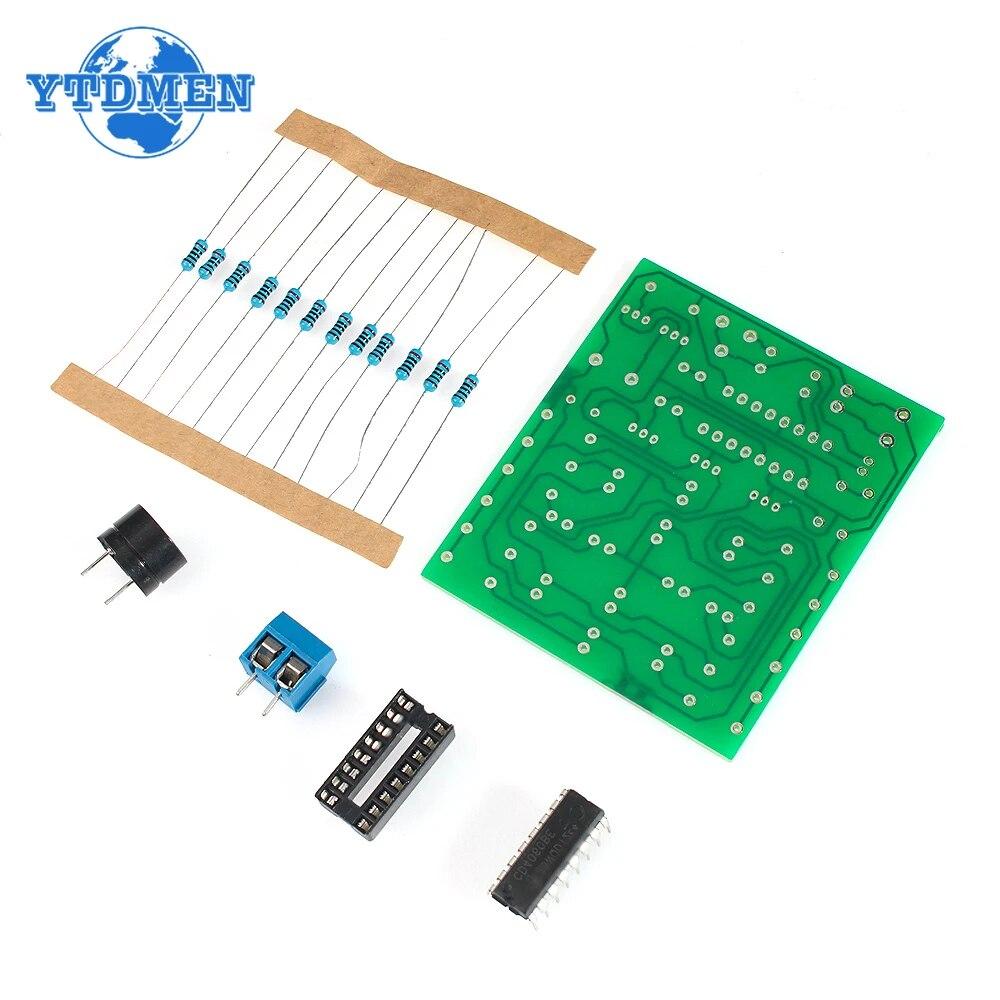

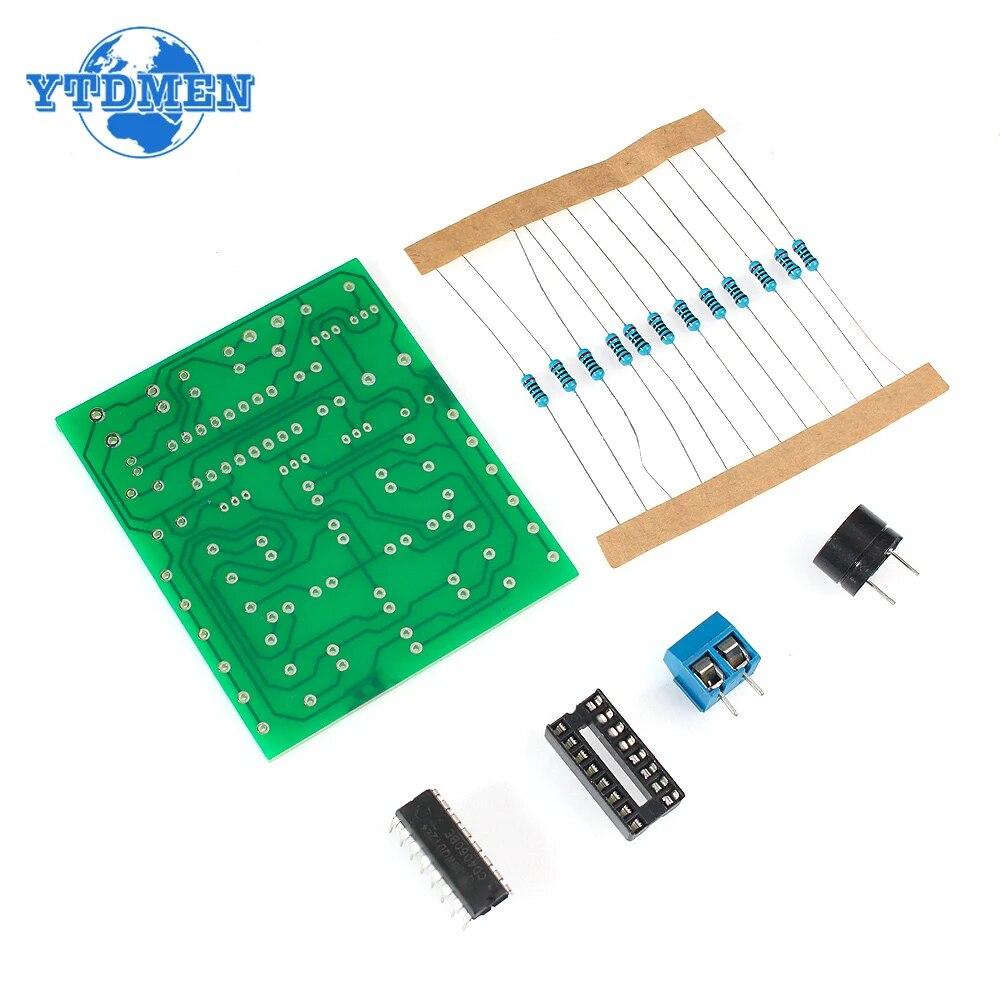

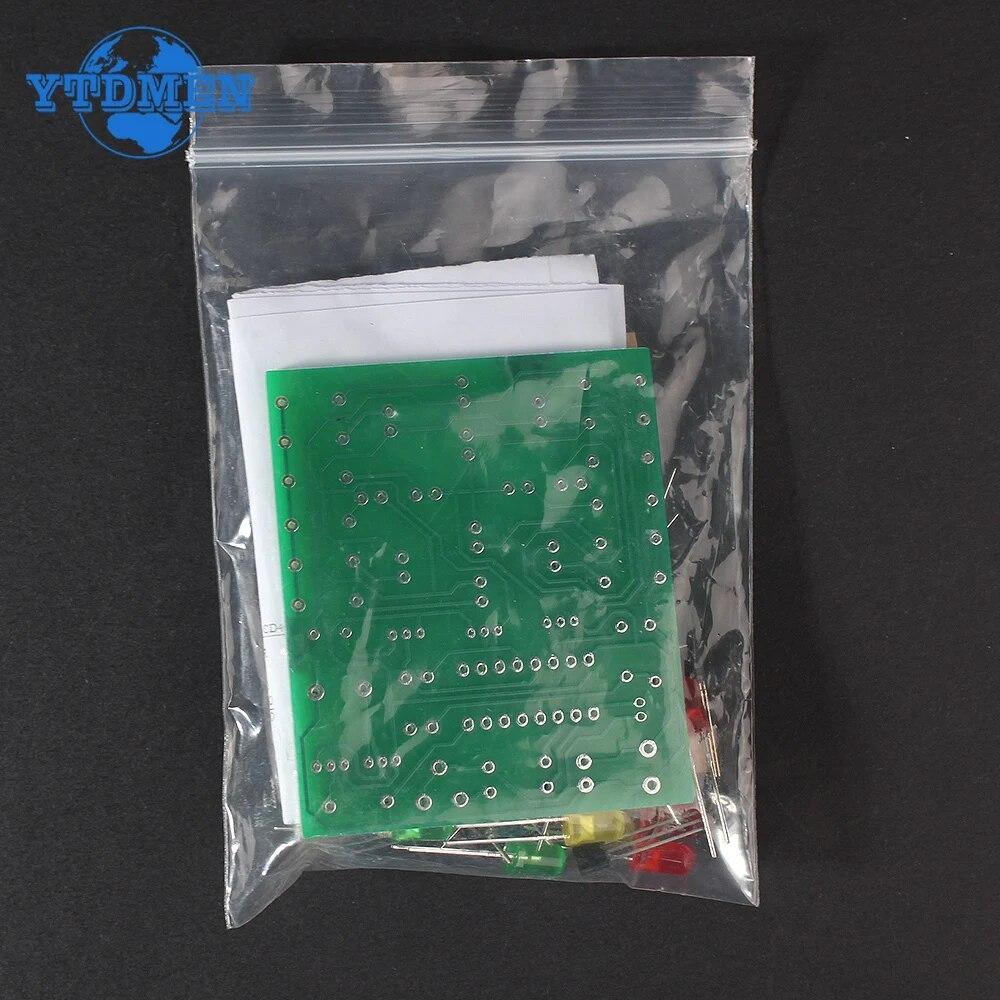

Набор для изготовления лампы мечты CD4060 Музыкальный фонарик Изготовление фонариков Для Алисы Музыкальная лампа Обучение студентов Создатель Лаборатория DI… Еще

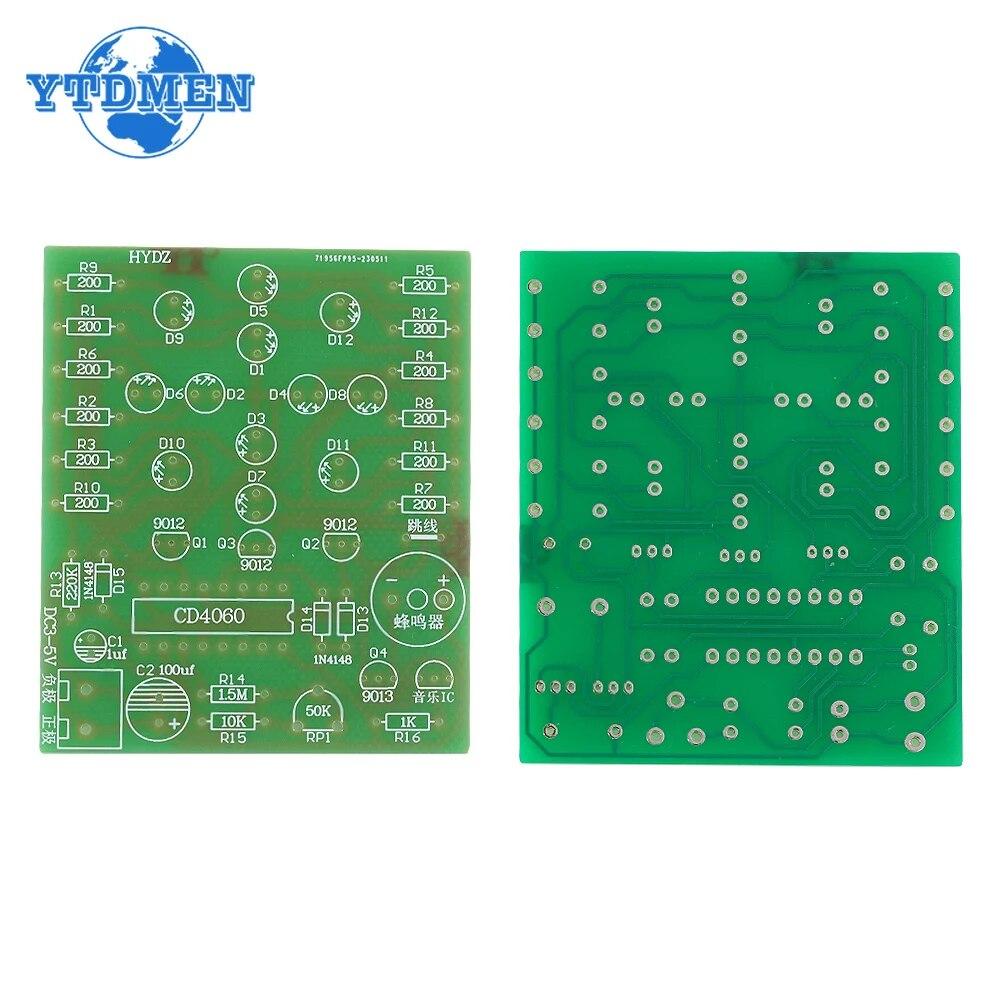

премьера продукта Рабочее напряжение цепи: округ Колумбия: 3В~5В Размер печатной платы: 55мм*65мм С этим комплектом легко и просто научиться сочетать звук и свет.. Это хороший комплект для новичков в области электроники и электронного хобби.. Это также может стимулировать интерес и энтузиазм производителей и улучшить их производственные навыки. Введение в принцип: U1: CD4060 представляет собой 14-ступенчатый счетчик с двумя частотными делениями и генератором сигналов.. R14,R15,RP1, C1 и цепи на выводах 9, 10 и 11 форманового генератора U1. Частоту колебаний можно регулировать с помощью RP1. В начале включения генератор тактовых импульсов сначала сбрасывается конденсатором контакта u1-12, и каждый выходной каскад имеет низкий потенциал.. При колебании генератора q4-q14 выходного терминала U1 выводится в двоичной форме, а три группы светоизлучающих трубок также включаются и выключаются при изменении высокого и низкого уровней выходной терминал. Когда терминал выдает высокий уровень, соответствующая группа светоизлучающих трубок выключена, а когда выходной уровень низкий, соответствующая группа светоизлучающих трубок включена.. Триоды Q1, Q2 и Q3 играют управляющую роль, а D1, D2 и D3 — роль циклического сброса.. Q5, Q6 и Q7 U1 сбрасываются на высокий уровень.
