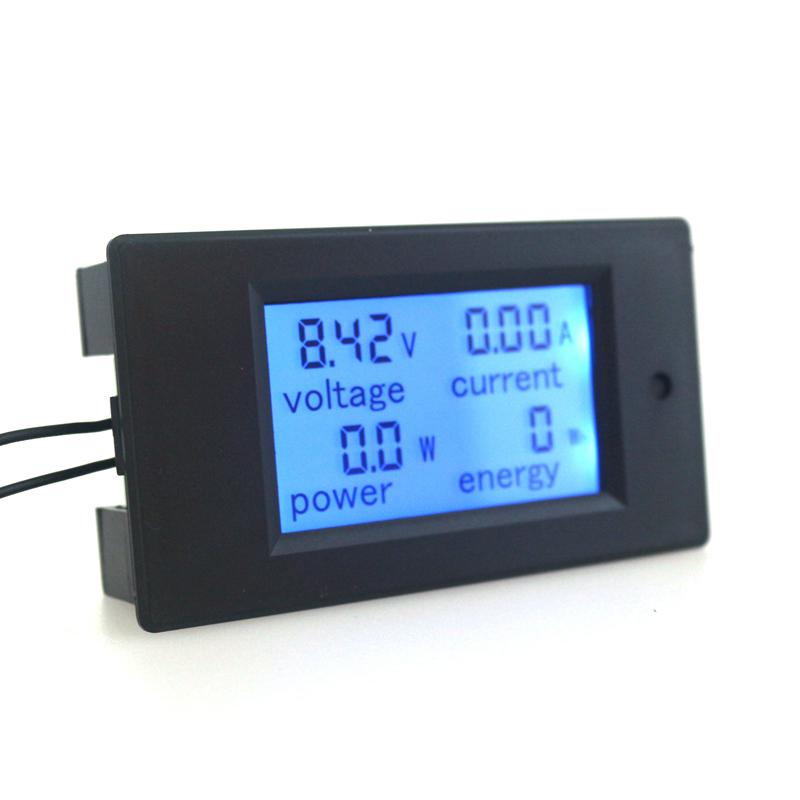

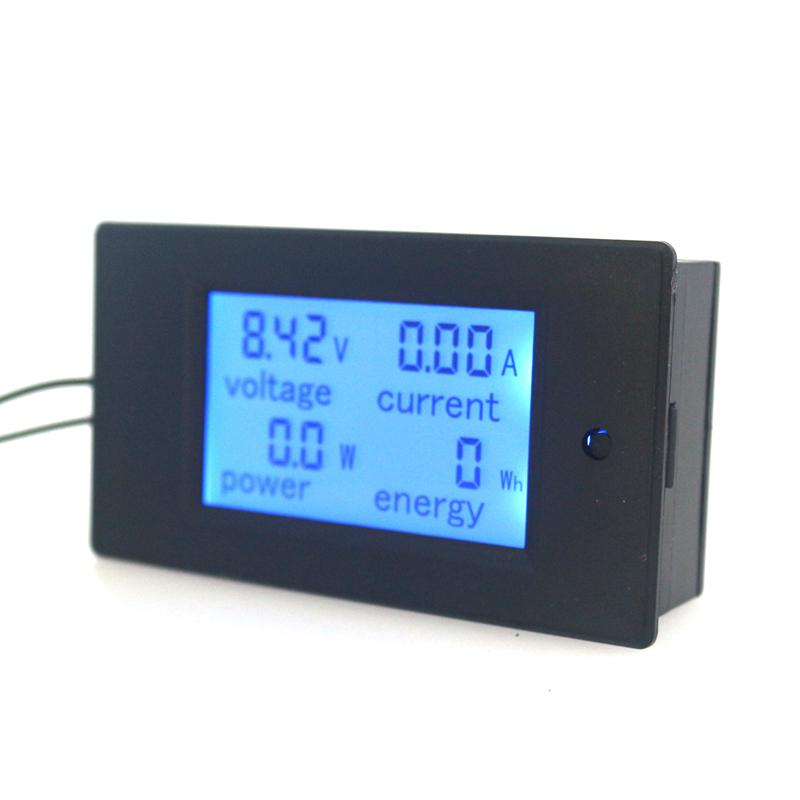

Цифровой измеритель мощности ампер напряжения монитор DC 6.5 100V 100A/50A Опционально с ЖК-дисплеем Синяя подсветка
Должен использоваться с шунтом 50А или 100А !!
Функция A
1. функция измерения электрических параметров (напряжение, ток, мощность, энергия).
2. Функция сигнализации напряжения (пороги тревоги перенапряжения, подсветка и наконечники мерцания напряжения).
3. Функция очистки кнопки питания.
4. Функция хранения данных при пониженном энергопотреблении.
5. Функция полного отображения большого экрана ЖК-экрана (напряжение дисплея, ток, мощность, энергия).
6 подсветки.
B. дисплей и клавиша
I Интерфейс дисплея
Отображение напряжения, тока, мощности, энергетических параметров от крупно-
экран ЖК-экран одновременно.
Формат отображения II
1. Мощность: диапазон измерения 0 10 кВт
Формат дисплея 1 кВт в пределах 0,0 999,9 Вт;
От 1 кВт формат дисплея 1000 9999 Вт.
2. Мощность: диапазон измерения 0 9999kWh
10 кВт-ч в формате дисплея 0 9999Wh;
Формат дисплея выше 10 кВт-ч 10 9999 кВт-ч;
3. Напряжение: испытательный диапазон 6.5 100V
Формат дисплея 6.50 99.99V
4. Ток: испытательный диапазон 0 100A
Формат отображения от 0,00 до 99,99.
III Кнопка
1. Управление подсветкой
Коротким нажатием кнопки включения или выключения подсветки, подсветки состояния автоматического хранения.
2. Мощность очищена
Шаг 1: Нажмите кнопку, пока в области питания не появится символ CLr, затем отпустите кнопку;
Шаг 2: В этот момент в энергопотреблении мигает, указывая на текущее состояние, очищенное, если короткое нажатие кнопки снова, данные о потреблении очищаются и очищаются, перестаньте мигать;
Шаг 3: Если в течение пяти секунд клавиша не нажата, это означает, что питание не очищает данные и выходит очищенным.
3. Значение тревоги напряжения
Шаг 1: Нажмите кнопку, пока в области питания не появится символ SET, затем отпустите кнопку;
Шаг 2: После входа в это состояние напряжение области высокого давления показывает текущее значение тревоги, текущая область отображает текущее значение тревоги низкого давления, и наименее значимый бит начинает мигать, затем вы можете нажать кнопку через +1 бит короткой, когда нет работы кнопки Когда более трех секунд, автоматическая регулировка переключателя положения от высокого давления к значению тревоги низкого давления имеет значение, в общей сложности шесть, пороговое значение напряжения прицела тревоги установлено для 6,5 99,9 В;
Шаг 3: После настройки нажмите кнопку, пока на дисплее не появится символ PASS, указывающий на то, что настройка успешна, и автоматически выйдите из режима настройки.
4. Селектор диапазона
Шаг 1: Нажмите кнопку, пока в области питания не появится символ Curr, затем отпустите кнопку;
Шаг 2: На этом этапе текущая область отображает 100 А, короткое нажатие кнопки между переключателем 100 А и 50 А, для того, чтобы представить внешний диапазон тока составляет 100 А / 75 мВ или 50 А / 75 мВ, внимание Таблица может использовать только эти две спецификации шунта.
Шаг 3: Нажимайте кнопку, пока вы не выйдете из режима настройки или ни одна операция с ключом не будет автоматически сохранена через 3 секунды и не выйдете из режима настройки.
С. Примечания
1. Этот модуль предназначен для использования в помещении, не открытый.
2. приложенная нагрузка не может превышать номинальное напряжение и ток.
3. Порядок проводки не может быть неправильным.
D. Технические характеристики
3. Рабочее напряжение: 6.5 100VDC
4. Испытательное напряжение: 6,5 100 В постоянного тока, точность: +/-1%
3. Номинальная мощность: 100A / 10000W
4. точность измерения: 1.0
Внимание:
Этот элемент должен использоваться с шунтом 50A или 100A.
Пожалуйста, установите диапазон метра на 50A или 100A, прежде чем использовать его с шунтом (заводская настройка 100A).
Если вы выбираете 100A, его необходимо использовать с дополнительным шунтом 100A (если вам нужен шунт 100A, пожалуйста, нажмите здесь, чтобы купить)
Если вы выбираете 50A, его необходимо использовать с дополнительным шунтом 50A (если вам нужен шунт 50A, пожалуйста, нажмите здесь, чтобы купить)
Содержание пакета:
1x 4 в 1 амперметр вольтметр (без шунта)
